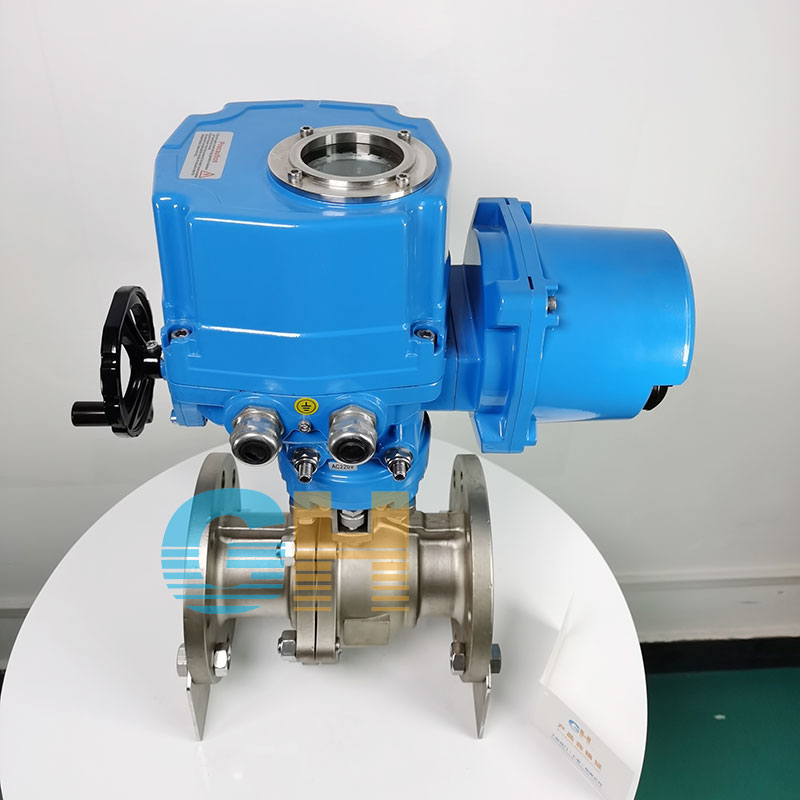

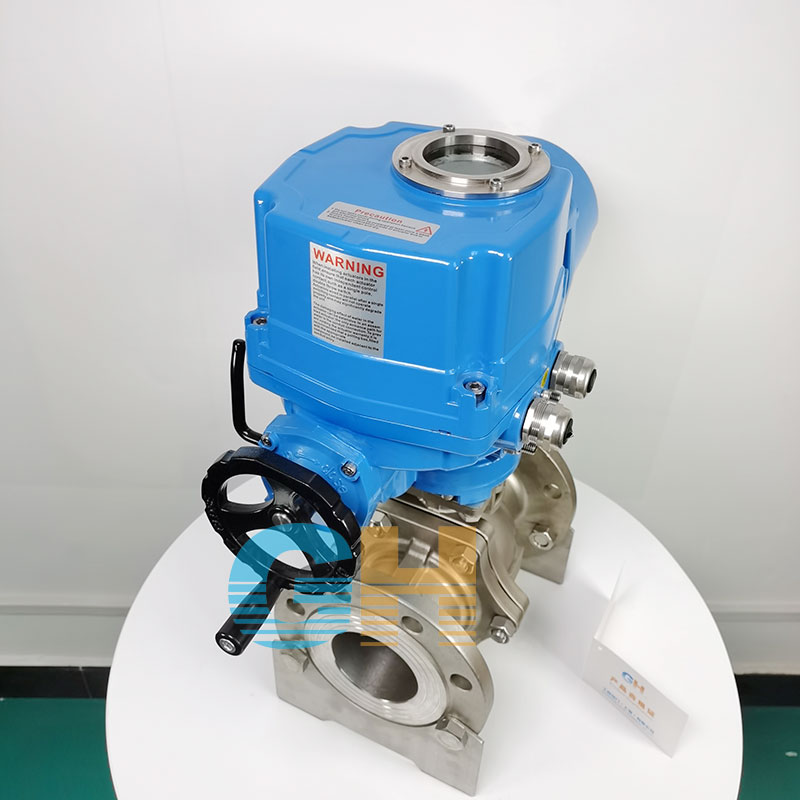

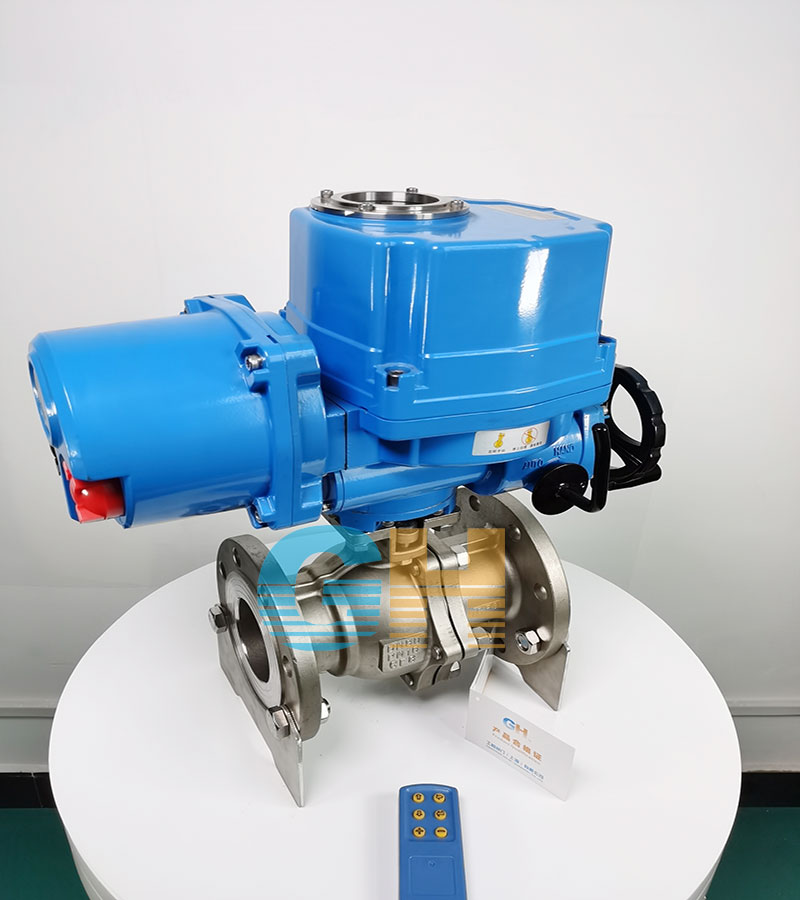

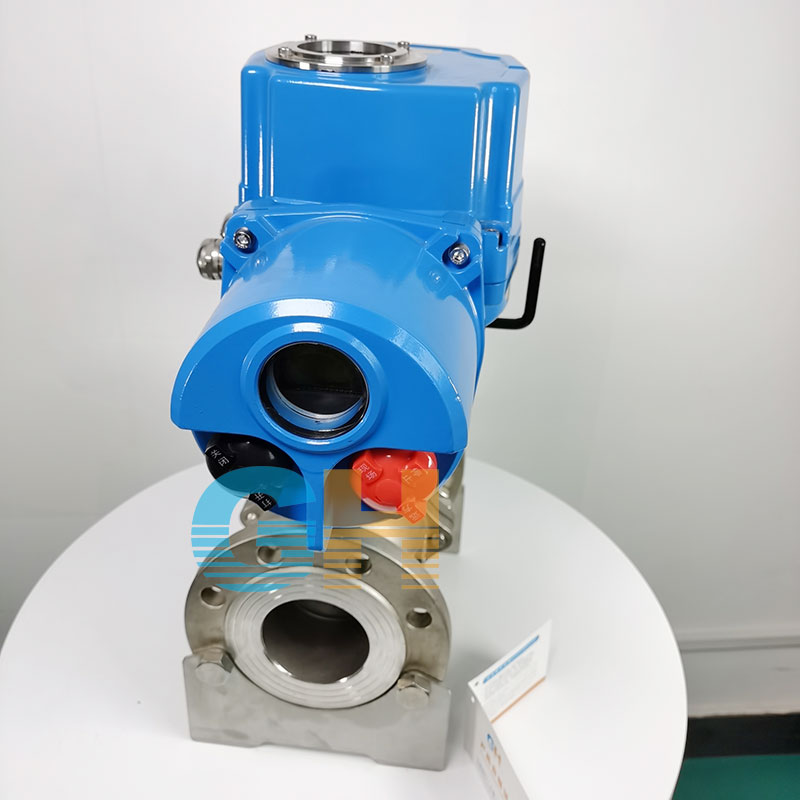

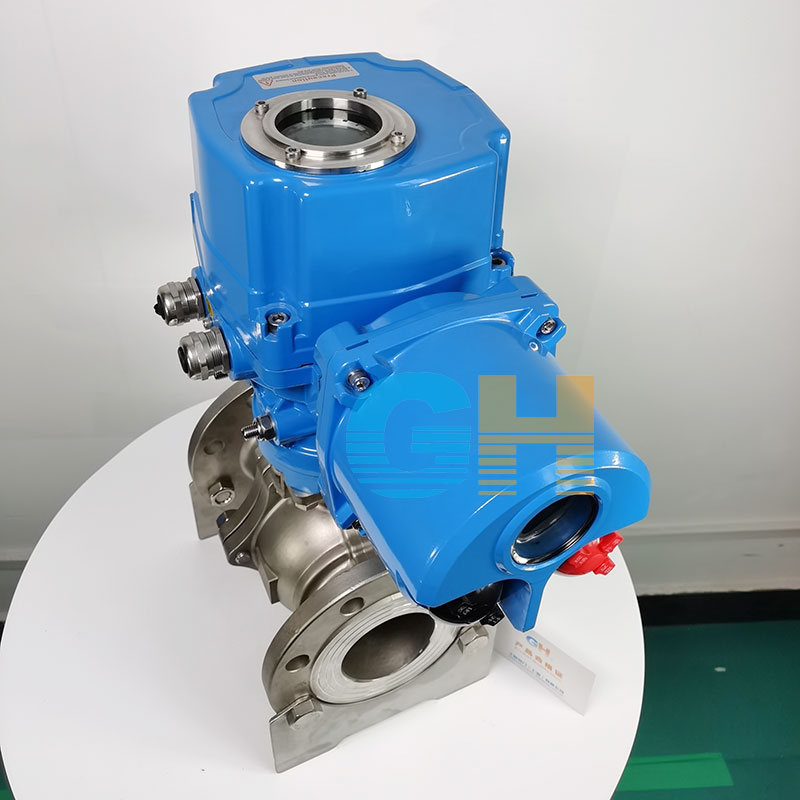

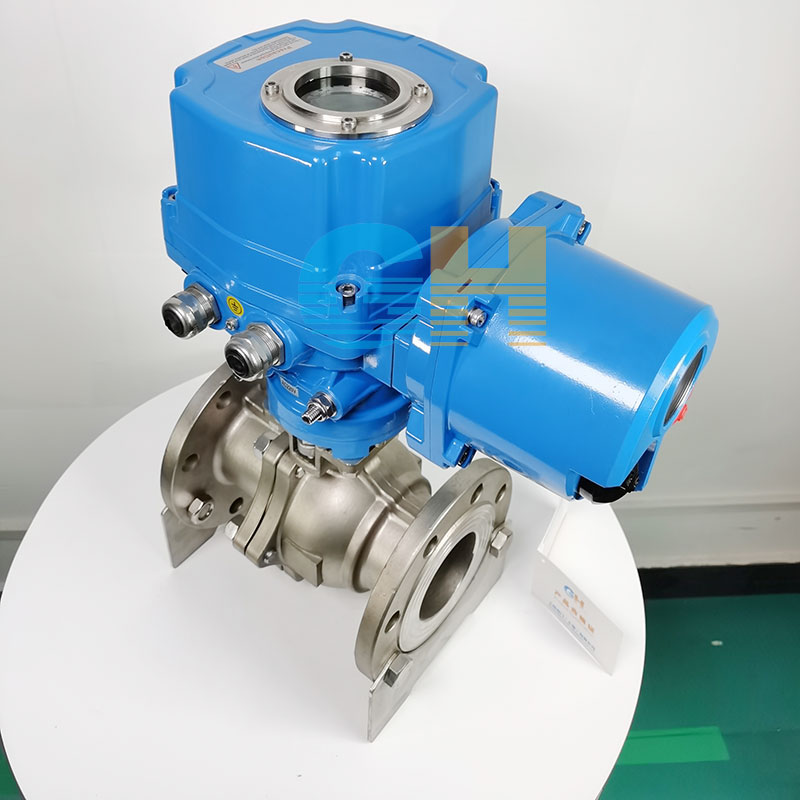

ZDJR智能电动球阀，电动法兰球阀
类别：电动阀门 日期：2021-03-01
| 品牌 : | GH/工恒 | 型号 : | 智能电动球阀 |
| 材质 : | 不锈钢 | 连接形式 : | 法兰 |
| 结构形式 : | 浮动球球阀 | 公称通径 : | DN15-DN300mm |
| 适用介质 : | 粘稠，含颗粒，纤维性质的场合 | 压力环境 : | 高压 |
| 工作温度 : | 高温 | 标准 : | 国标 |
| 流动方向 : | 单向 | 驱动方式 : | 电动 |
| 零部件及配件 : | 执行器 | 用途 : | 截止 |
| 类型(通道位置) : | 二通式 |
产品详情
Product details
Product details
|
『ZDJR智能电动球阀』供应商，本司供应的【电动球阀】质量先行、价格合理、售后服务较完善。『ZDJR智能电动球阀』适用于轻重工业及楼宇管道。【球阀】可应用于：化工、石化、石油、造纸、采矿、电力、液化气、食品、制药、给排水、市政、机械设备配套、电子工业，城建等领域。 |
| 产品名称 | ZDJR智能电动球阀 |
| 产品型号 | ZDJR |
| 公称通径 | DN15-DN300mm |
| 压力范围 | 1.6-6.4MPa |
| 阀体材质 | 铸钢、不锈钢 |
产品概述：
ZDJR智能电动球阀采用一体化结构，与DTR电动执行机构相配，有输入控制信号（4~20mADC或1-5VDC）及单相电源可控制运转，具有功能强、体积小、轻便宜人、性能好、配套简单、流通能力大、适合于介质是粘稠，含颗粒，纤维性质的场合。目前该阀应用于食品、轻工、石油、造纸、化工、教学和科研设备、电力等行业的工业自动控制系统中。
主要技术参数：
①、结构形式：角型单座铸造阀
②、公称通径：20-300mm
③、公称压力： 1.6-6.4Mpa
④、连接形式：法兰式按JB78-59、JB79-59
⑤、材料：HT200、ZG230—450、ZG1Cr18Ni9Ti、ZG0Cr18Ni12Mo2Ti
阀内组件：
①、阀芯形式：O型阀芯
②、流量特性：快开型
③、材 料： 1Cr18Ni9Ti 0Cr17Ni12Mo2衬聚四氟乙烯
④、密封面材料：聚四氟乙烯、PPL、硬密封。
执行机构：
①、类型：可选PSQ、DTR和3810系列电子式角行程执行机构。防爆型选用3810系列。
②、技术参数和性能：请参阅相应执行机构与阀门定位器说明书。
理想流量特性表：
| 公称通径（DN） | 不同开度角下的Kv值 | ||||||||
| 温度 | 10o | 20o | 30o | 40o | 50o | 60o | 70o | 80o | 90o |
| 50 | 2 | 4 | 9 | 17 | 32 | 60 | 97 | 151 | 215 |
| 80 | 6 | 11 | 22 | 44 | 83 | 155 | 250 | 389 | 550 |
| 100 | 9 | 18 | 35 | 71 | 133 | 248 | 398 | 620 | 890 |
| 150 | 20 | 40 | 8/0 | 160 | 300 | 560 | 900 | 1400 | 2000 |
| 200 | 36 | 72 | 143 | 286 | 737 | 1002 | 1611 | 2506 | 3580 |
| 250 | 57 | 113 | 226 | 453 | 848 | 1582 | 2543 | 3955 | 5650 |
| 300 | 81 | 163 | 325 | 651 | 1220 | 2278 | 3661 | 5695 | 8100 |
规格参数：
外形及连接尺寸：
| 公称通径DN | L | D | H | L1 | D1 | Z-Ød | H1 | L2 | |
| 压力 | 1.6/2.5/4.0 | 1.6/2.5/4.0 | 1.6/2.5/4.0 | 1.6/2.5/4.0 | 1.6/2.5/4.0 | ||||
| 15 | 130/130/130 | 95 | 275 | 157 | 65 | 14/16/16 | 4-14 | 48 | 208 |
| 20 | 140/140/140 | 105 | 280 | 157 | 75 | 14/16/16 | 4-14 | 53 | 208 |
| 25 | 150/150/150 | 115 | 287 | 157 | 85 | 14/16/16 | 4-14 | 58 | 208 |
| 32 | 165/165/180 | 135 | 384 | 208 | 100 | 16/18/18 | 4-18 | 68 | 208 |
| 40 | 180/180/200 | 145 | 312 | 208 | 110 | 16/18/18 | 4-18 | 73 | 208 |
| 50 | 200/200/220 | 160 | 325 | 208 | 125 | 16/20/20 | 4-18 | 80 | 208 |
| 65 | 220/220/250 | 180 | 335 | 256 | 145 | 18/22/22 | 4-18/8-18/8-18 | 90 | 256 |
| 80 | 250/250/280 | 195 | 365 | 256 | 160 | 20/22/22 | 8-18 | 98 | 256 |
| 100 | 280/280/320 | 215/230/230 | 400 | 256 | 180/190/190 | 20/24/24 | 8-18/8-23/8-23 | 120 | 256 |
| 125 | 320/320/400 | 245/270/270 | 420 | 256 | 210/220/220 | 24/28/30 | 8-23/8-25/8-25 | 140 | 256 |
| 150 | 360/360/400 | 280/300/300 | 440 | 256 | 240/250/250 | 24/28/30 | 8-23/8-25/8-25 | 167 | 256 |
| 200 | 400/400/550 | 335/360/375 | 470 | 256 | 295/310/320 | 26/34/38 | 12-23/12-25/12-30 | 210 | 256 |
| 250 | 630 750 | 405 470 | 545 | 380 | |||||
| 300 | 750 870 | 460 530 | 580 | 380 |
