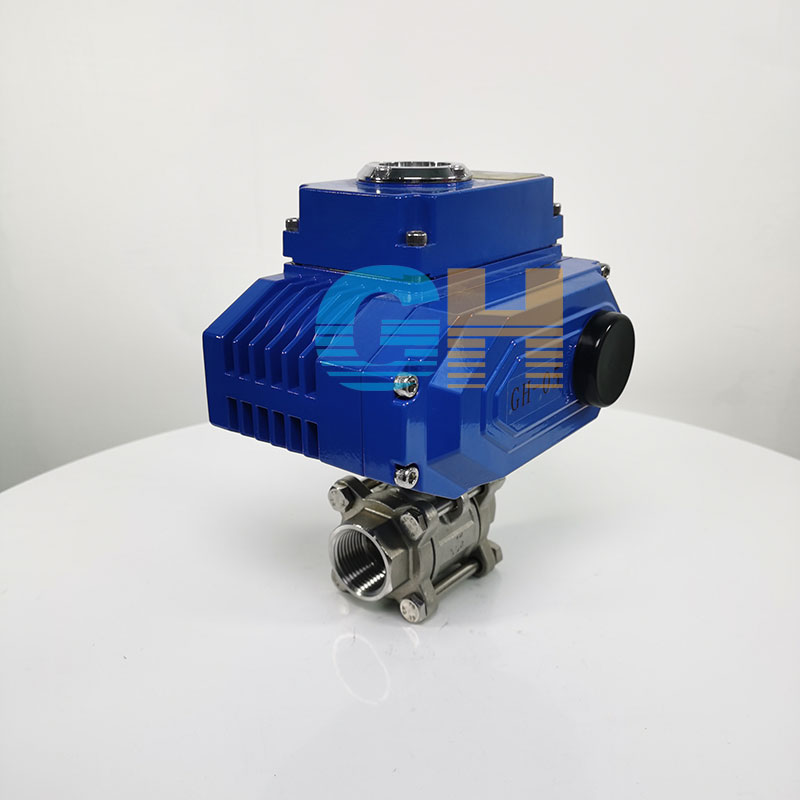

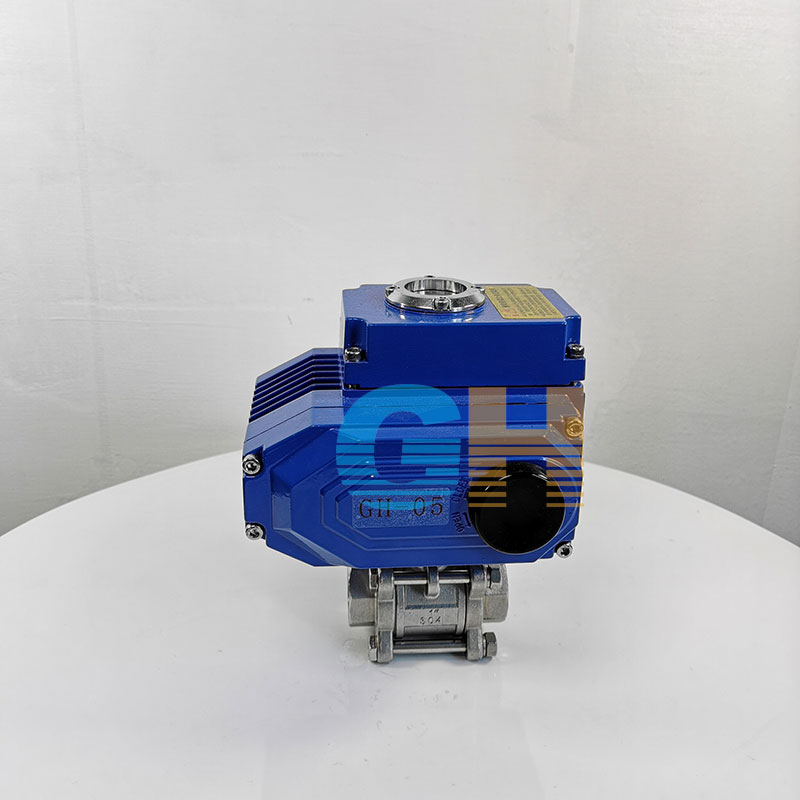

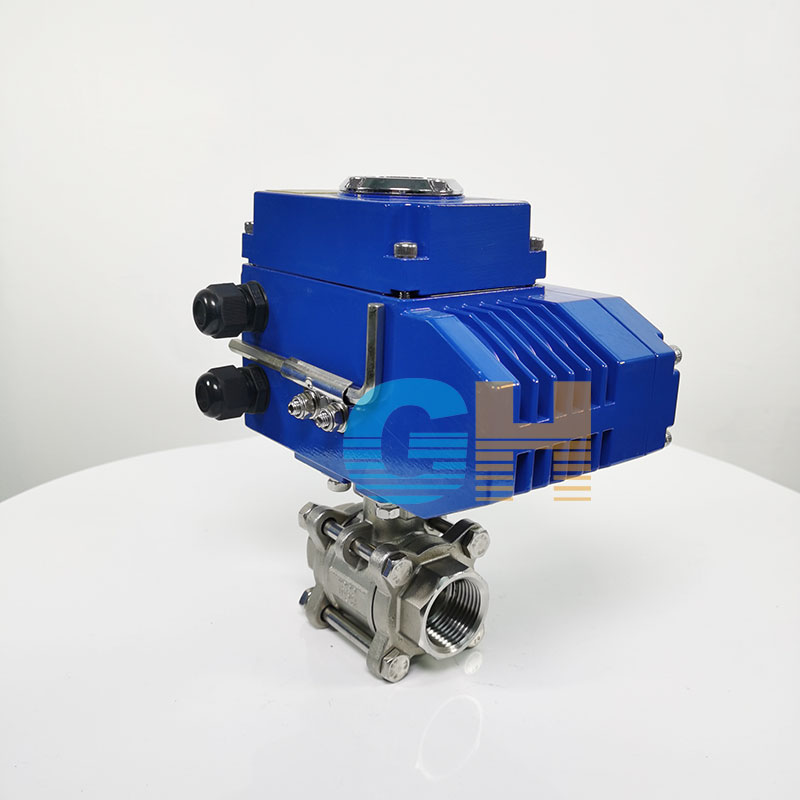

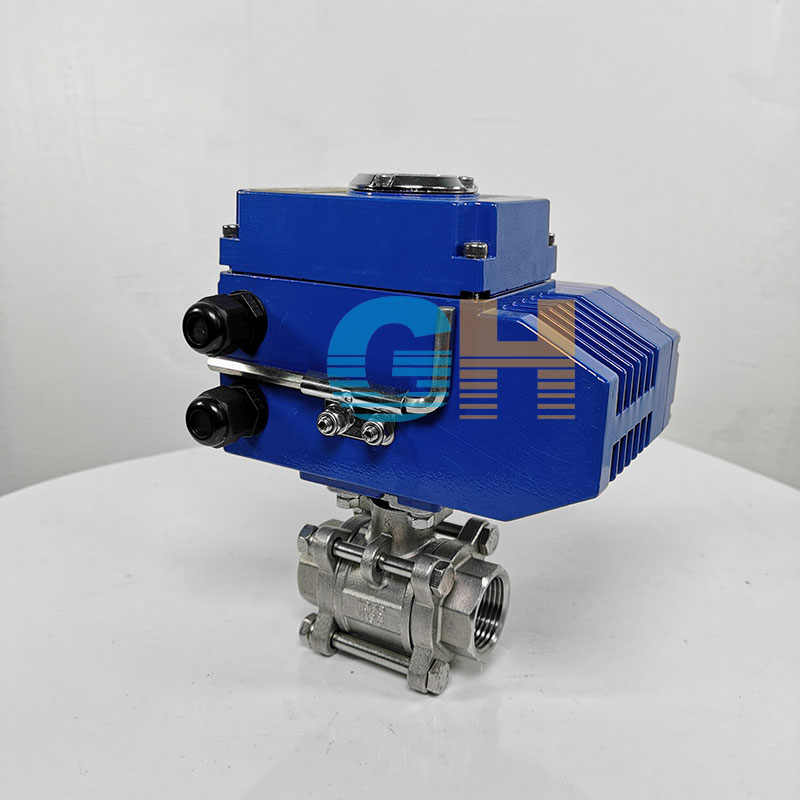

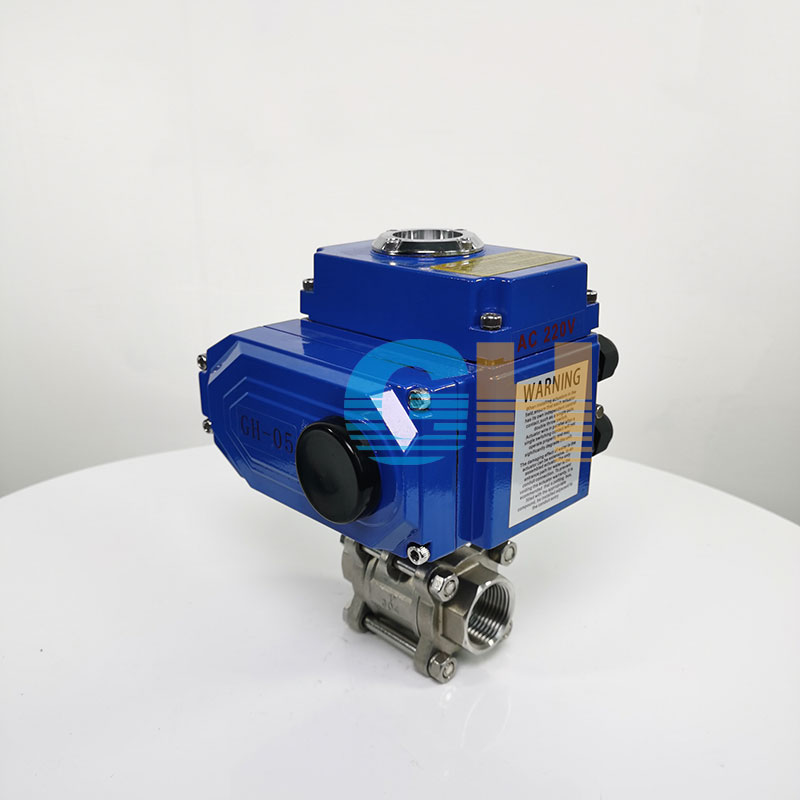

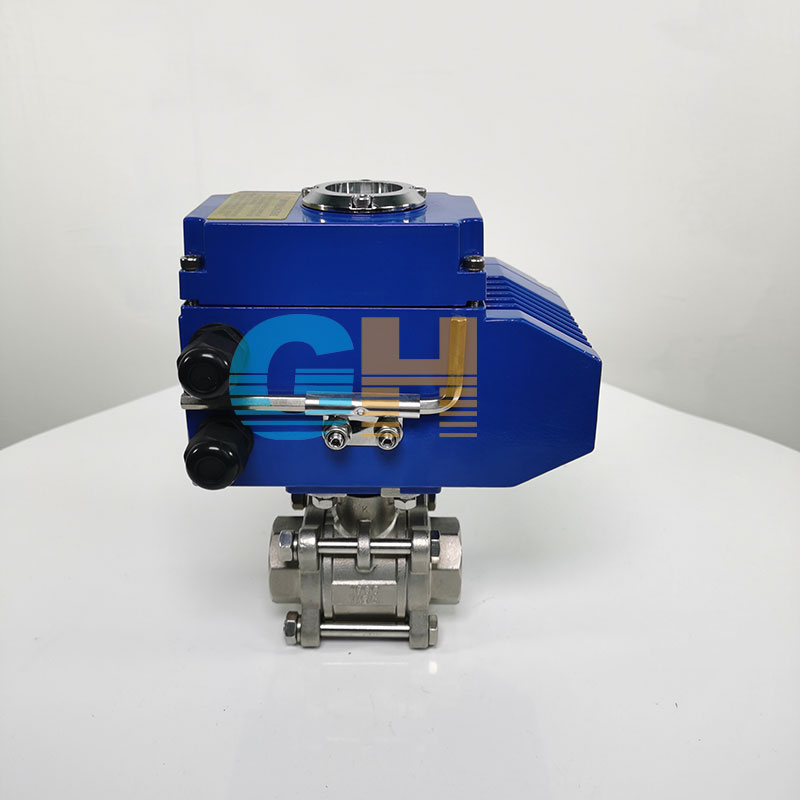

Q911F不锈钢三片式电动内螺纹球阀
类别：电动阀门 日期：2021-04-26
| 品牌 : | GH/工恒 | 型号 : | Q911F-16P |
| 材质 : | 不锈钢 | 连接形式 : | 螺纹 |
| 结构形式 : | 浮动球球阀 | 公称通径 : | DN15～DN100 |
| 适用介质 : | 蒸汽、水、油品、空气和腐蚀性介质等 | 压力环境 : | 常压 |
| 工作温度 : | 常温 | 标准 : | 国标 |
| 流动方向 : | 单向 | 驱动方式 : | 电动 |
| 零部件及配件 : | 执行器 | 用途 : | 截止 |
| 类型(通道位置) : | 二通式 |
产品详情
Product details
Product details
电动螺纹球阀产品简述：
Q911F电动螺纹球阀结构合理、造型美观；阀座采用弹性密封结构，密封可靠。电动球阀启闭轻松，90度旋转开关，开关轻便，重量轻，体积小。球阀的阀杆采用有倒密封的下装式结构，阀腔异常升压时，阀杆不会被冲出。三片式球阀连接形式另有对焊(BW)承插焊(SW),并均可带标准ISO支架平台和锁定装置。三片式球阀体积小，由三部分阀壳组成，通过四只较长螺栓从两端夹住中间阀体与阀球而成。其优点是维修拆卸时不用拆卸管路螺纹，直接拆卸四只螺栓，阀体中间部分即可取出，适用于轻工机械体积小空间窄的场合。
911F电动内螺纹球阀主要性能指标：
| 公称通径DN(mm) | 6 | 8 | 10 | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 |
| 允许压差(MPa) | ≤ 公称压力 | |||||||||||
| 动作范围 | 0～90° | |||||||||||
| 泄露量Q | 按GB/T4213-92，小于额定KV0.01% | |||||||||||
| 基本误差 | ±1% | |||||||||||
| 回差 | ±1% | |||||||||||
| 死区 | ≤1% | |||||||||||
Q911F电动内螺纹球阀主要性能参数：
| 试验压力(Mpa) | 公称压力(Mpa) | 压力级(class) | JIS(Mpa) | |||||||
| 1.6 | 2.5 | 4.0 | 6.4 | 10.0 | 150 | 300 | 600 | 10K | 20K | |
| 强度试验 | 2.4 | 3.8 | 6.0 | 9.6 | 15.0 | 3.1 | 7.8 | 15.3 | 2.4 | 3.8 |
| 密封试验 | 1.8 | 2.8 | 4.4 | 7.0 | 11.0 | 2.2 | 5.6 | 11.2 | 1.5 | 2.8 |
| 气密试验 | 0.5～0.7 | |||||||||
