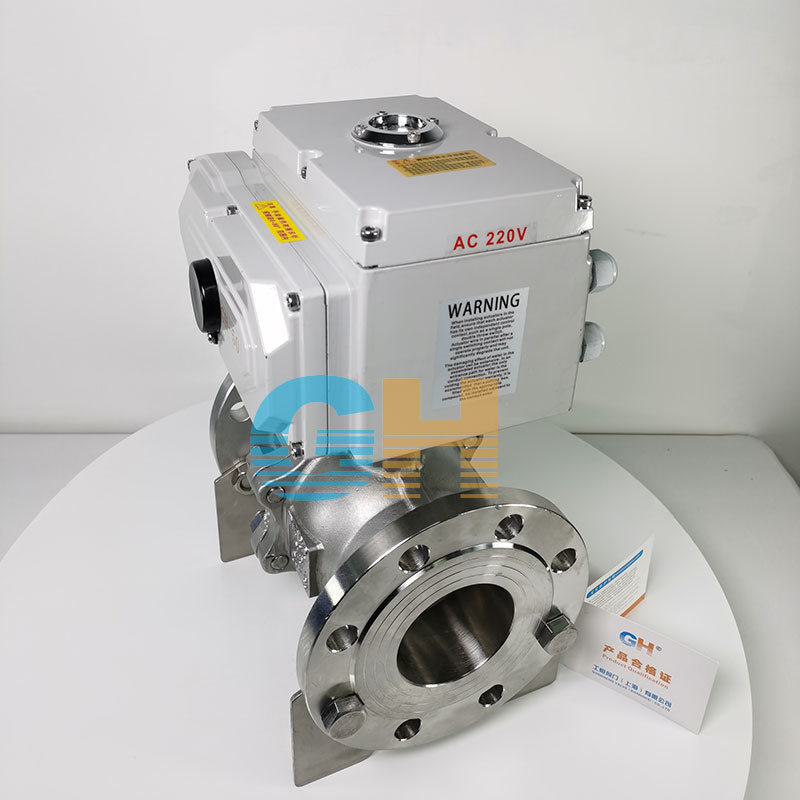

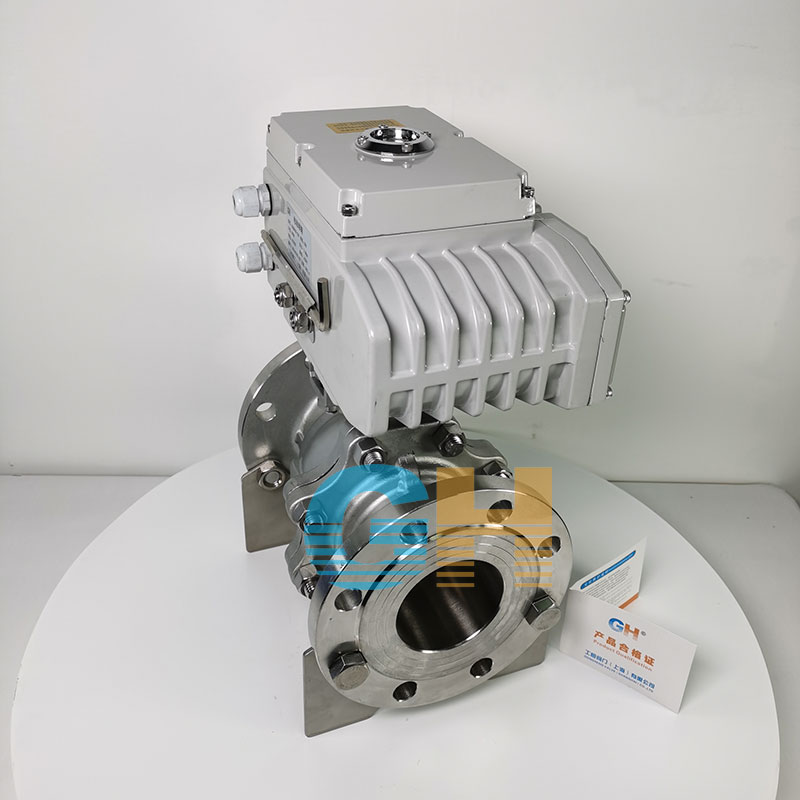

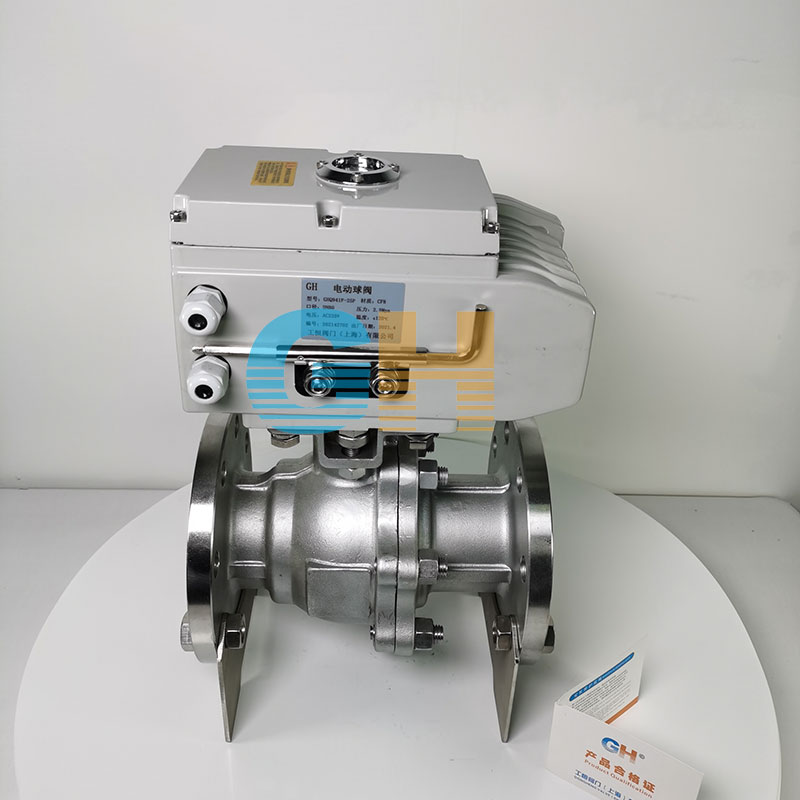

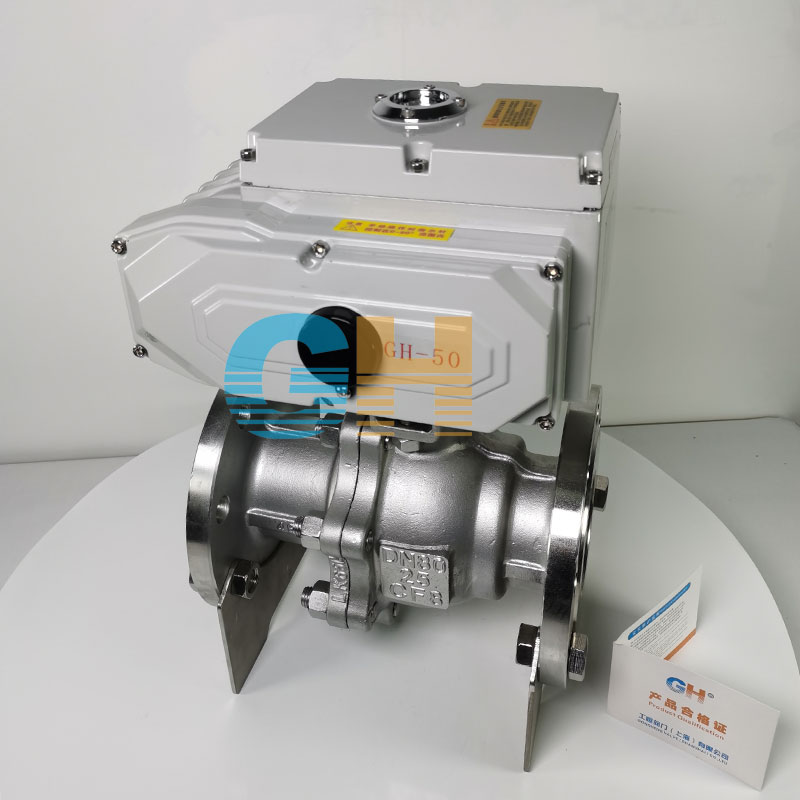

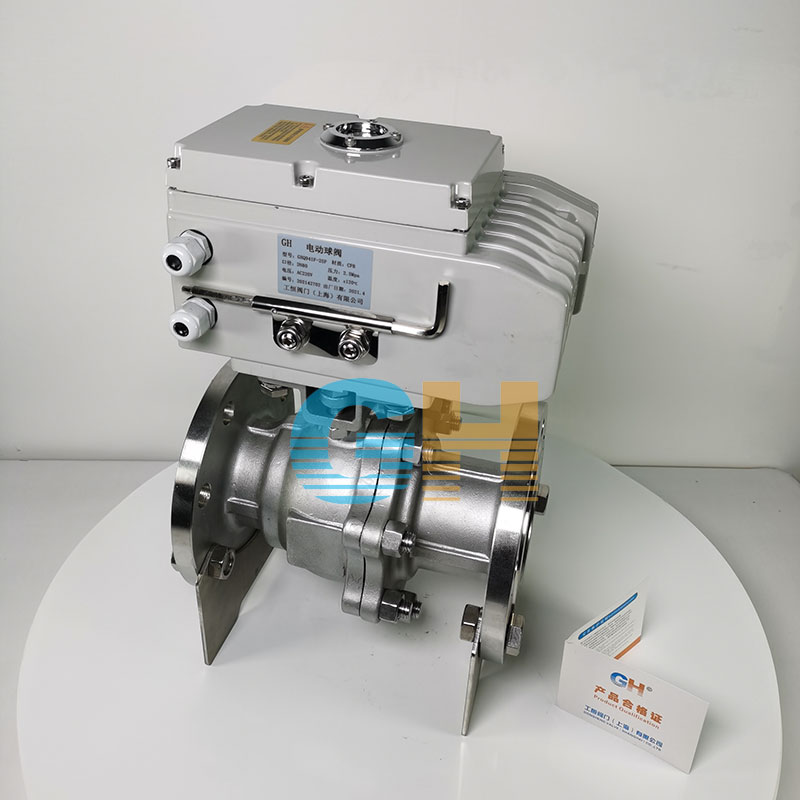

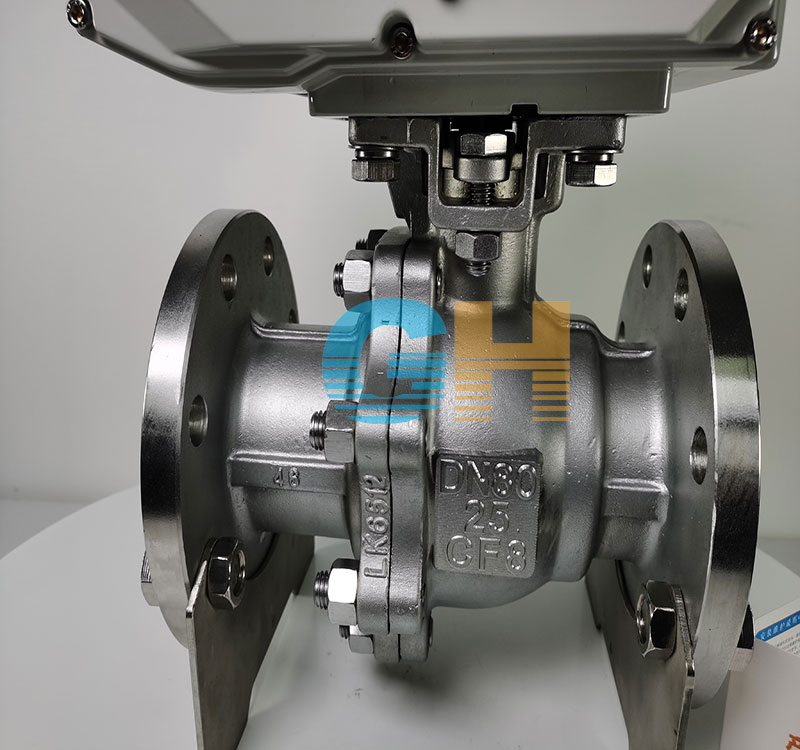

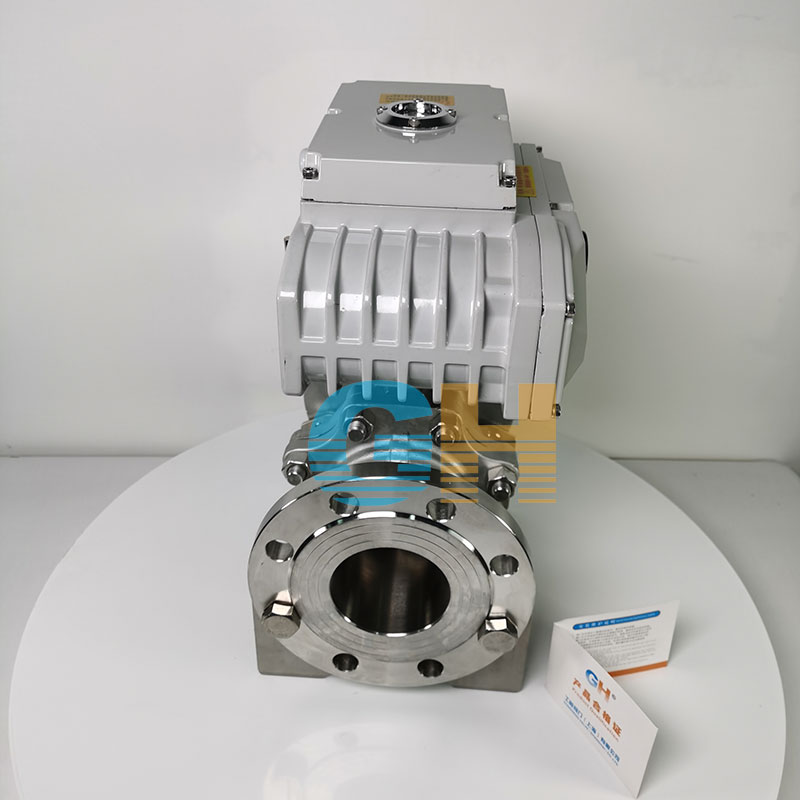

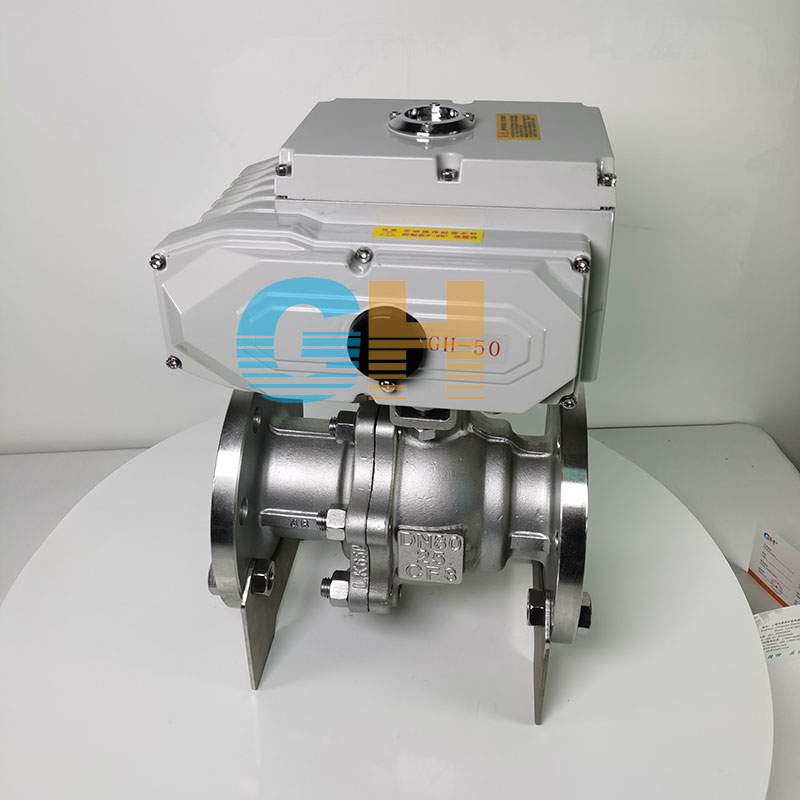

Q941F-16C 电动球阀 阀门电动装置

类别：电动阀门 日期：2021-05-22

品牌 : GH/工恒 型号 : Q941F-16C
材质 : 不锈钢 连接形式 : 法兰
结构形式 : 浮动球球阀 公称通径 : DN15-DN500
适用介质 : 水、蒸汽、油品等 压力环境 : 常压
工作温度 : 常温 标准 : 国标
流动方向 : 单向 驱动方式 : 电动
零部件及配件 : 执行器 用途 : 调节
类型(通道位置) : 二通式
产品详情
Product details


Q941F-16C DN50智能开关型球阀概述：
    Q941F-16C DN50智能开关型球阀是部分旋转类球阀，旋转90°即可全关全开，与相同规格的闸阀和截止阀比较，球阀体积小、重量轻、功能强大、可靠性高、便于管道安装等。密封性能优良，流通能力大，流阻系数小，结构简单、维修方便、使用寿命长。阀体通道和连接管径相等并成一直径，介质几乎可以毫无损失的流过。产品通常用于密封要求严格的场合，除控制气体、液体、蒸汽介质外，还适宜控制污水和含有纤维性杂质的介质。
     Q941F-16C DN50智能开关型球阀采用一体化结构，与电动执行机构相配，有输入控制信号（4-20mADC或1-5VDC）及单相电源即可控制运转，具有功能强、体积小、轻便宜人、性能可靠、配套简单、流通能力大、适合于多种场合。目前该阀广泛应用于食品、环保、轻工、石油、造纸、化工、教学和科研设备、电力等行业的工业自动控制系统中。
     Q941F-16C DN50智能开关型球阀是一种重要的阀类，在石油化工和长输管线等领域有广泛应用。它的关闭件是一个带孔的部分球体，球体随阀杆转动，实现阀门的开启或关闭。流向可任意，可调范围广，能用于高压和大口径场合，控制高粘度，带有纤维和细颗粒的介质。

二、Q941F-16C DN50智能开关型球阀安装及拆卸注意事项：
   （1）必须先查明球阀上、下游管道确已卸除压力后，才能进行拆卸分解操作。
 （2） 非金属零件清洗后应立即从清洗剂中取出，不得长时间浸泡。
 （3）装配时法兰上的螺栓必须对称、逐步、均匀地拧紧。
 （4）清洗剂应与球阀中的橡胶件、塑料件、金属件及工作介质（例如燃气）等均相容。工作介质为燃气时，可用汽油（GB484-89）清洗金属零件。非金属零件用纯净水或酒精清洗。
 （5）分解下来的每单个球阀零件可以用浸洗方式清洗。尚留有未分解下来的非金属件的金属件可采用干净的细洁的浸渍有清洗剂的绸布（为避免纤维脱落粘附在零件上）擦洗。清洗时须去除一切粘附在壁面上的油脂、污垢、积胶、灰尘等。
 （6）球阀分解及再装配时必须小心防止损伤零件的密封面，特别是非金属零件，取出O型圈时宜使用专用工具。
 （7）清洗后需待被洗壁面清洗剂挥发后（可用未浸清洗剂的绸布擦）进行装配，但不得长时间搁置，否则会生锈、被灰尘污染。
 （8）新零件在装配前也需清洗干净。
   （9）使用润滑脂润滑。润滑脂应与球阀金属材料、橡胶件、塑料件及工作介质均相容。工作介质为燃气时，可用例如特221润滑脂。在密封件安装槽的表面上涂一薄层润滑脂，在橡胶密封件上涂一薄层润滑脂，阀杆的密封面及摩擦面上涂一薄层润滑脂。
（10）装配时应不允许有金属碎屑、纤维、油脂（规定使用的除外）灰尘及其它杂质、异物等污染、粘附或停留在零件表面上或进入内腔
。
Q941F-16C DN50智能开关型球阀特点：
    1.球阀和电动执行器之间无支架连接，一体化的外型结构紧凑，减少设备空间。
2.球阀阀座采用弹性密封结构，密封可靠，启闭轻松。
3.球阀阀体铸造采用台湾引进的先进工艺，结构合理、造型美观。
4.阀杆采用有倒密封的下装式结构，阀腔异常升压时，阀杆不会被冲击。
