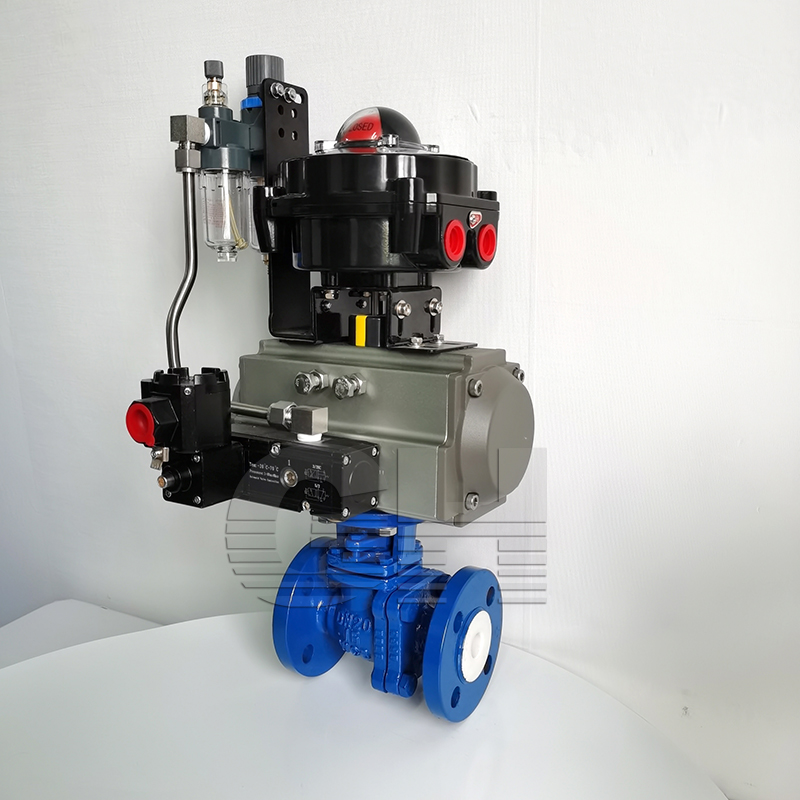

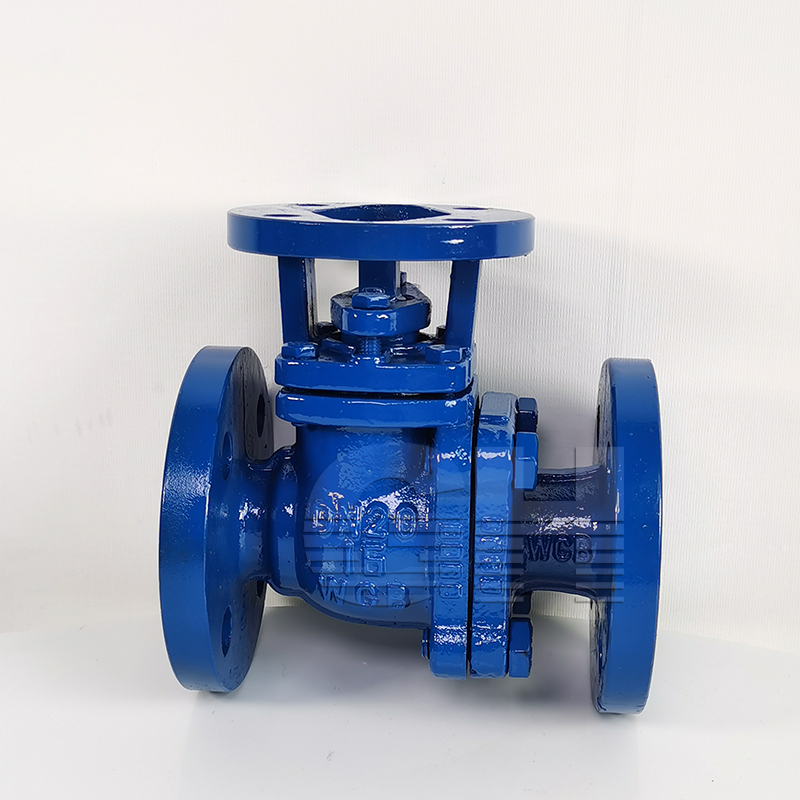

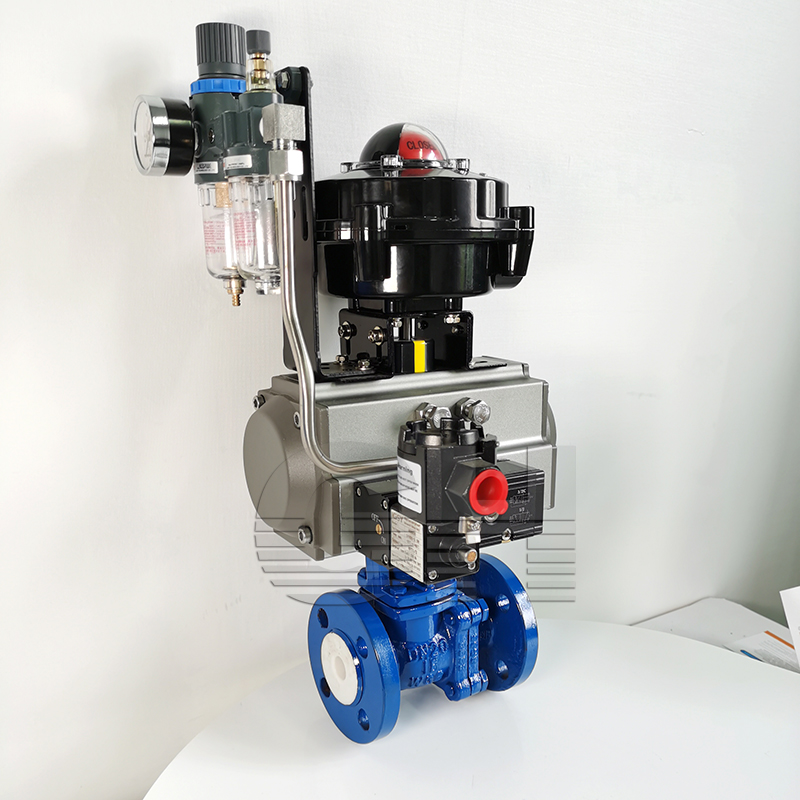

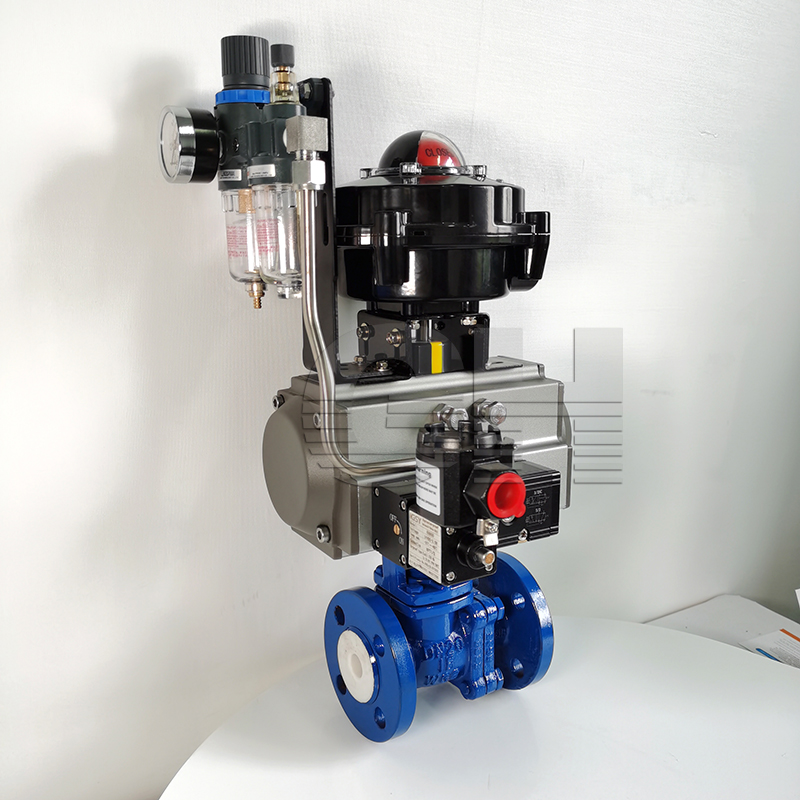

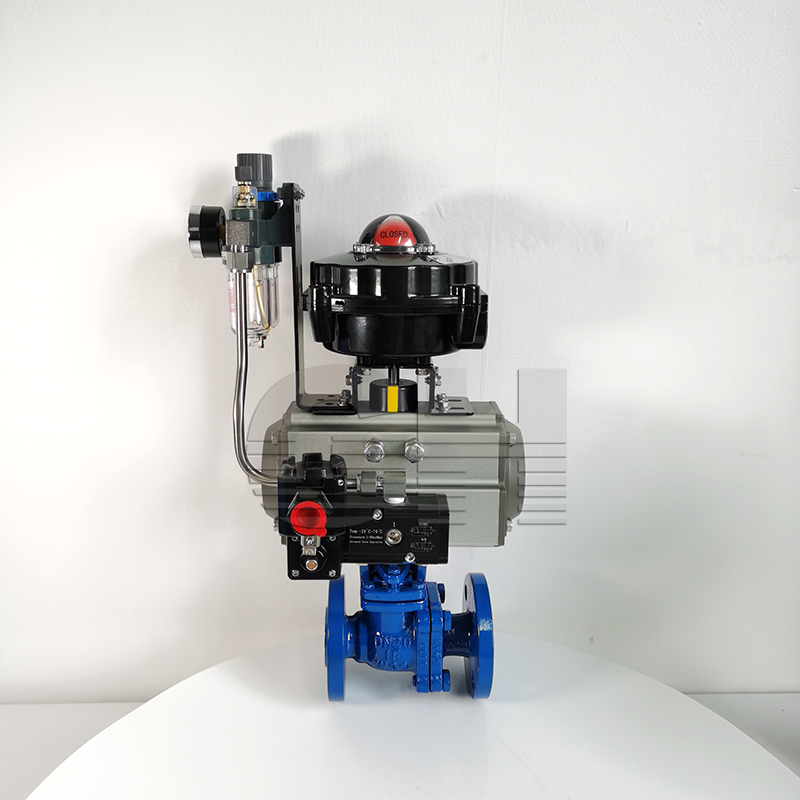

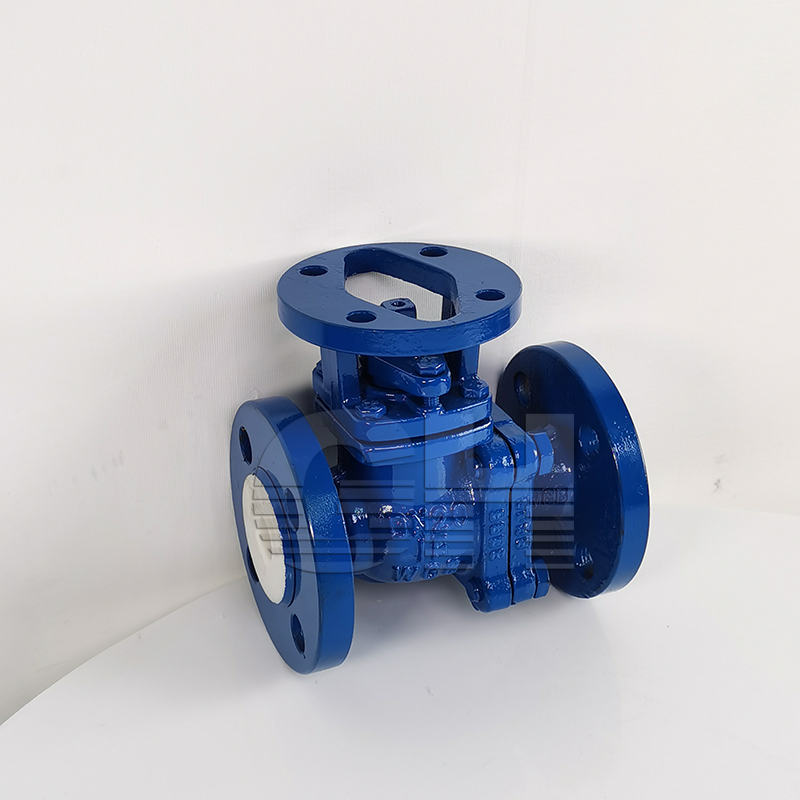

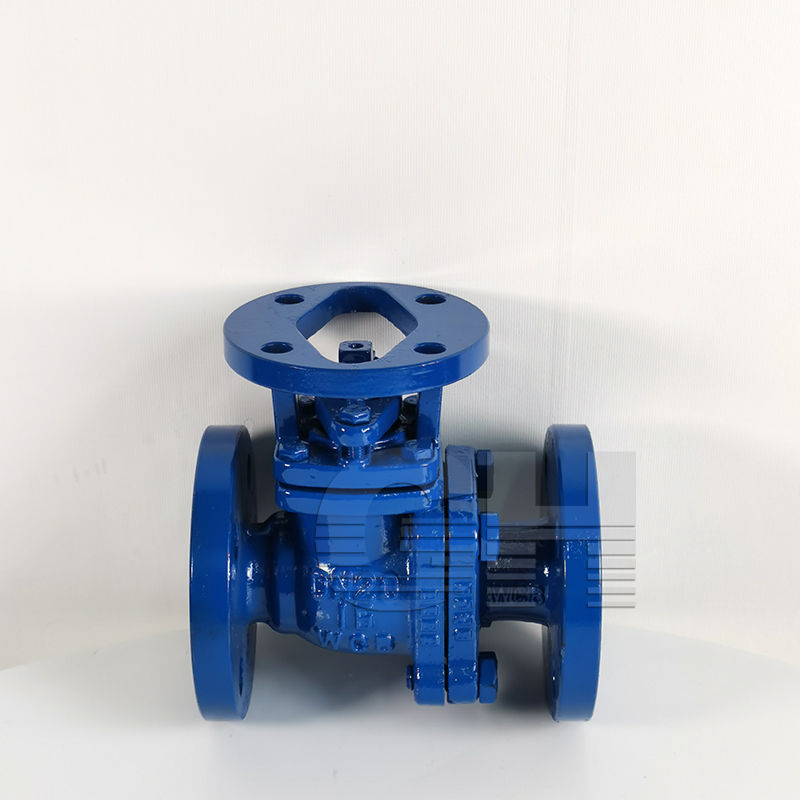

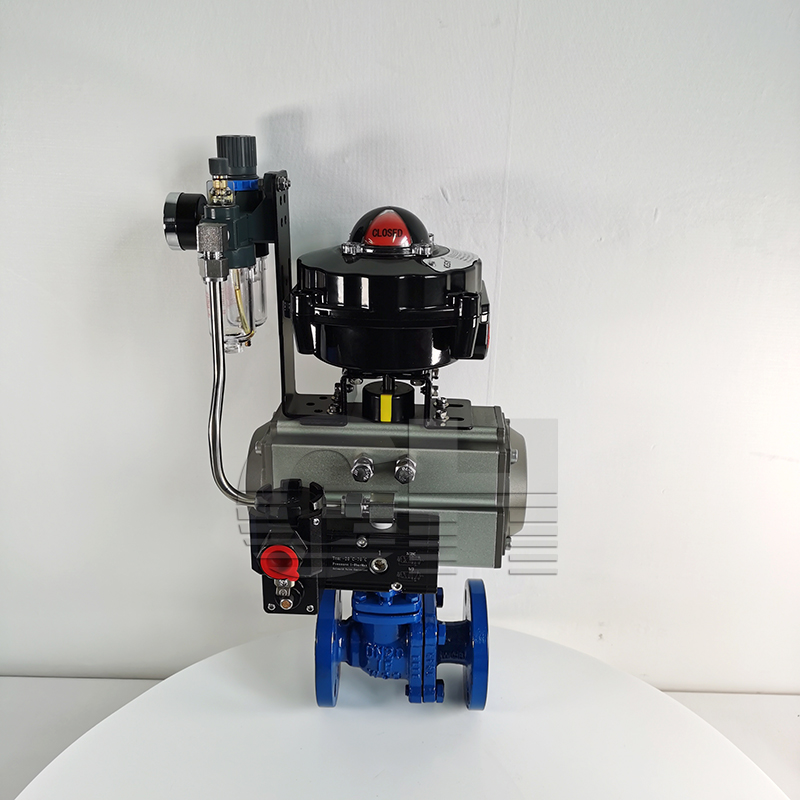

气动硬密封球阀 耐腐气动法兰球阀 Q941F4-16C
类别：电动阀门 日期：2021-06-25
| 品牌 : | GH/工恒 | 型号 : | Q941F4-16C |
| 材质 : | 衬氟 | 连接形式 : | 法兰 |
| 结构形式 : | 浮动球球阀 | 公称通径 : | DN15-DN200mm |
| 适用介质 : | 各种高腐蚀化学介质 | 压力环境 : | 常压 |
| 工作温度 : | 常温 | 标准 : | 国标 |
| 流动方向 : | 单向 | 驱动方式 : | 气动 |
| 零部件及配件 : | 执行器 | 用途 : | 调节 |
| 类型(通道位置) : | 二通式 |
产品详情
Product details
动球阀是由球阀和气动执行器组成，气动球阀的执行器工作带动阀体能快速的启闭，速度可达到秒内切断的效果。气动球阀主要分为单作用、双作用、调节型三种，在气动头上配备附件如：三联件、定位器、限位开关等，可作为节流调节流量使用。同时加配控制箱，就可在远距离的控制室内进行开关控制。应用于水处理、空气处理、冶金、油品、化工行业、造纸、印染等。 Product details
技术参数：
球阀温度：软-20℃-200℃、硬-29℃-350℃；
设计标准：GB/T12237-1989、DIN3357/1、2:API608
法兰尺寸：GB/T9113.1、JB/T79、DIN3202、IS B2002、ASME B16.10；
气缸形式：双作用、单作用（弹簧复位式）
气源压力：双作用4～8bar、单作用5～8bar
主要尺寸及执行器配置(1.6Mpa)
| 公称通径DN(mm) | 尺寸(mm) | 执行器型号 | ||||||
| L | D | D1 | D2 | f | Z-Φd | |||
| 15 | 108 | 95 | 65 | 45 | 14 | 2 | 4-14 | GTD52/GT63K |
| 20 | 117 | 105 | 75 | 55 | 14 | 4-14 | GT63/GT63K | |
| 25 | 127 | 115 | 85 | 65 | 14 | 4-14 | GT63/GT83K | |
| 32 | 140 | 135 | 100 | 78 | 16 | 4-18 | GT83/GT83K | |
| 40 | 165 | 145 | 110 | 85 | 16 | 3 | 4-18 | GT83/GT110K |
| 50 | 178 | 160 | 125 | 100 | 16 | 4-18 | GT83/GT110K | |
| 65 | 190 | 180 | 145 | 120 | 18 | 4-18 | GT110/GT127K | |
| 80 | 203 | 195 | 160 | 135 | 20 | 8-18 | GT127/GT127K | |
| 100 | 305 | 215 | 180 | 155 | 20 | 8-18 | GT127/GT160K | |
| 125 | 256 | 245 | 210 | 185 | 22 | 8-18 | GT160/GT190K | |
| 150 | 394 | 280 | 240 | 210 | 24 | 8-23 | GT190/GT210K | |
| 200 | 457 | 335 | 295 | 265 | 26 | 12-23 | GT254/BAW20S | |
| 250 | 533 | 405 | 335 | 320 | 30 | 12-25 | AW17/AW20S | |
