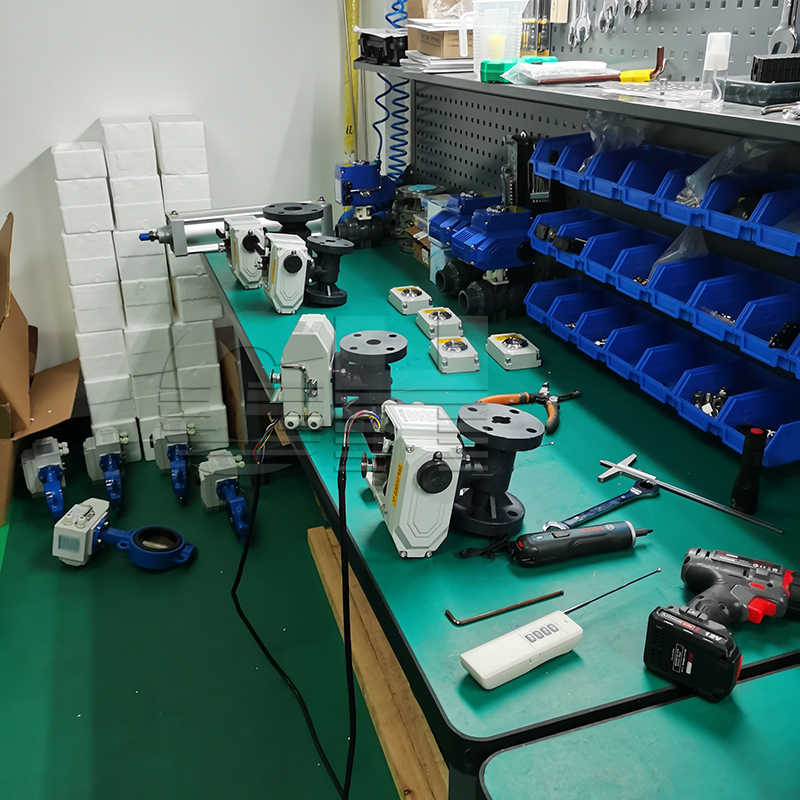

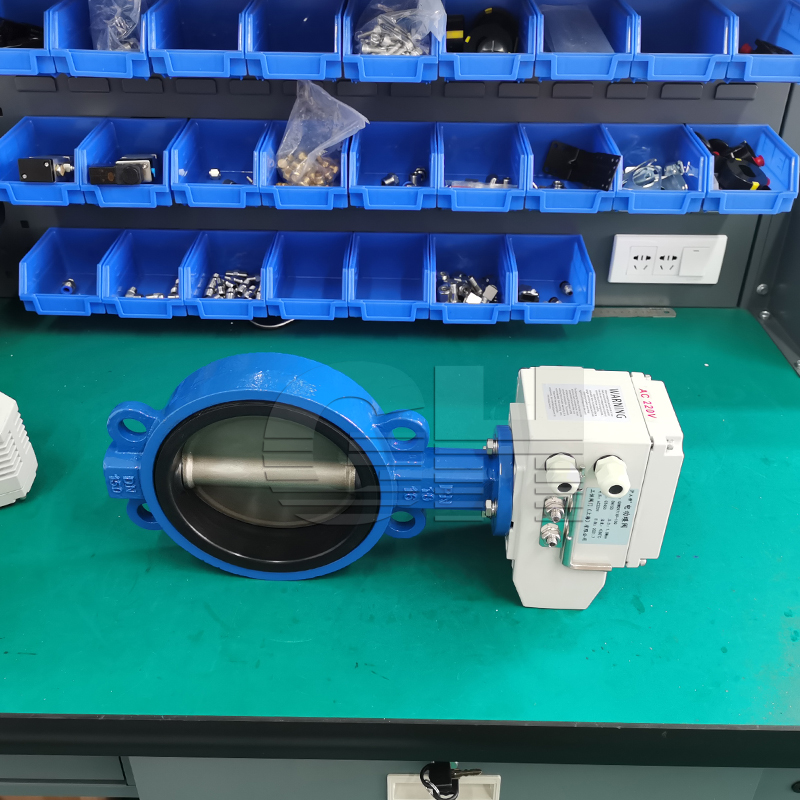

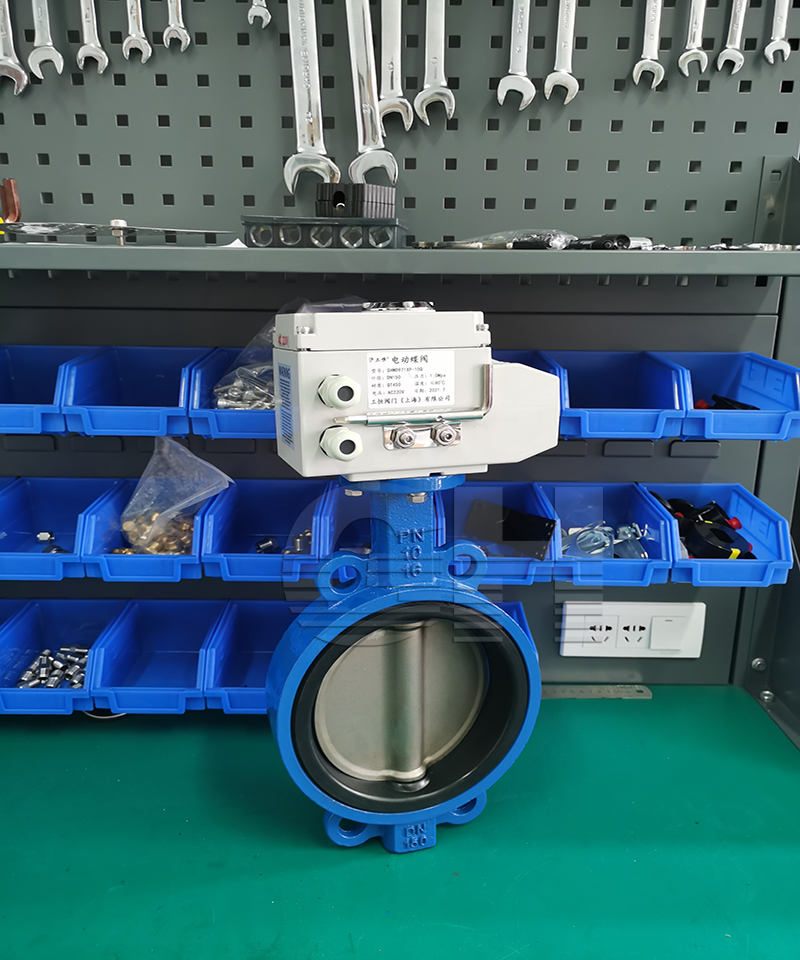

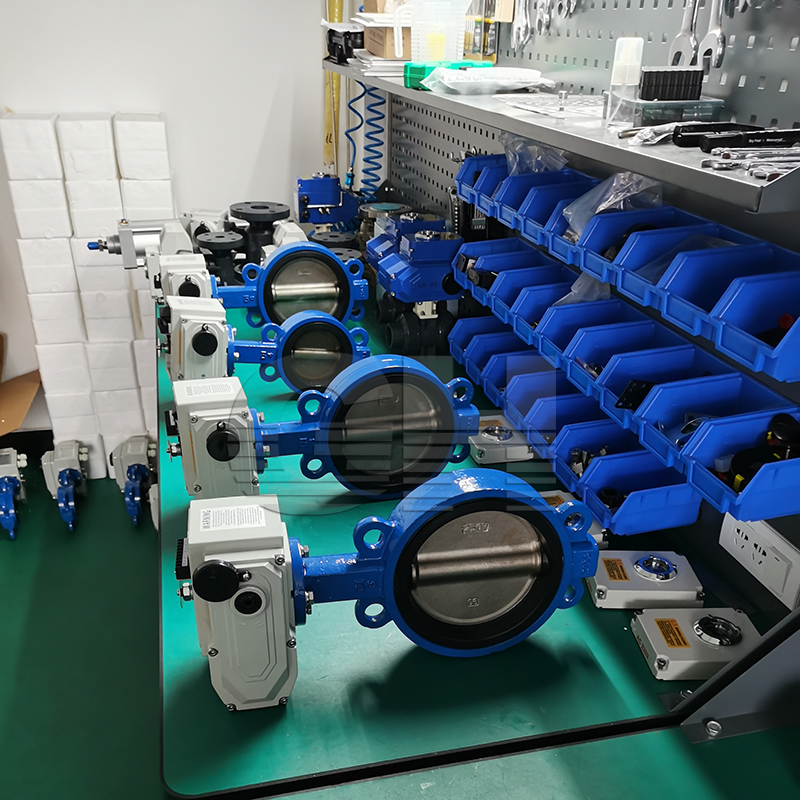

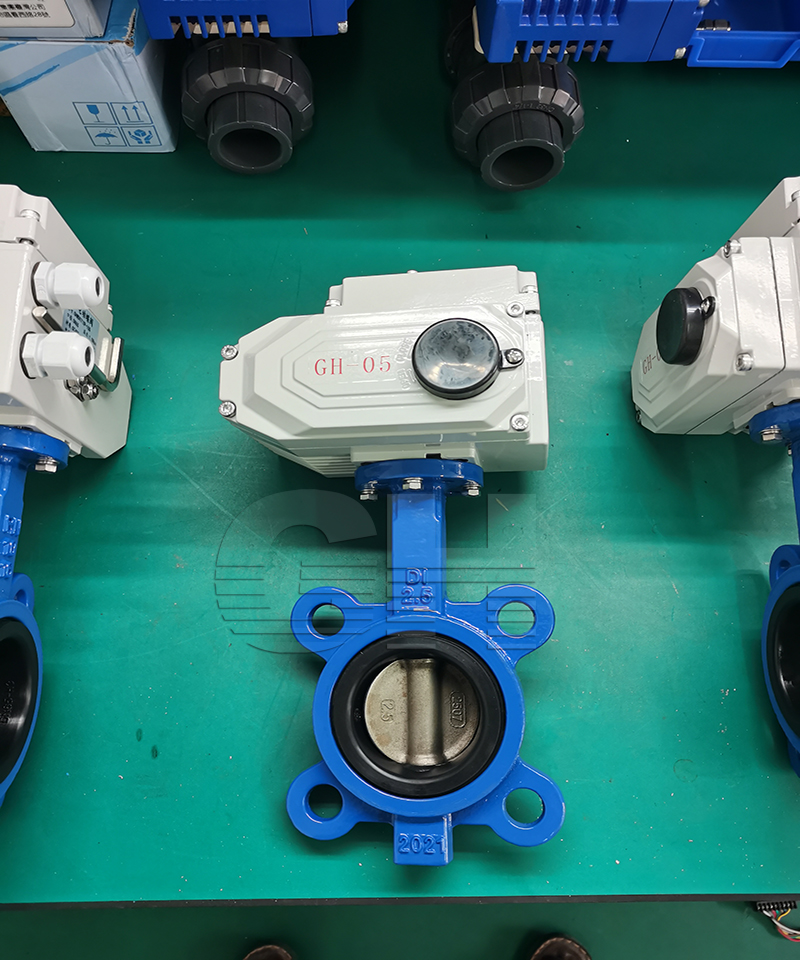

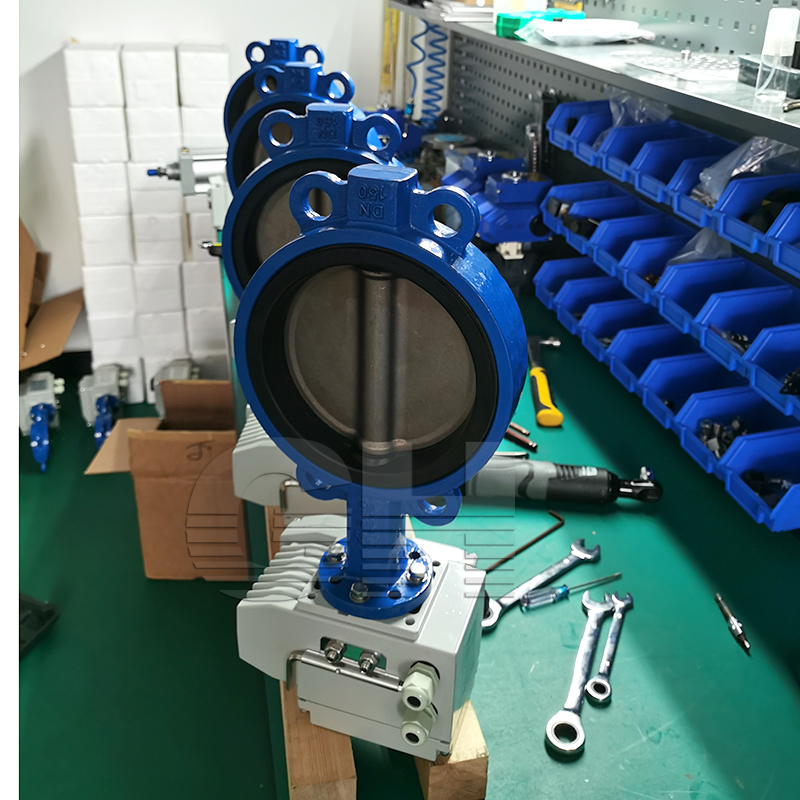

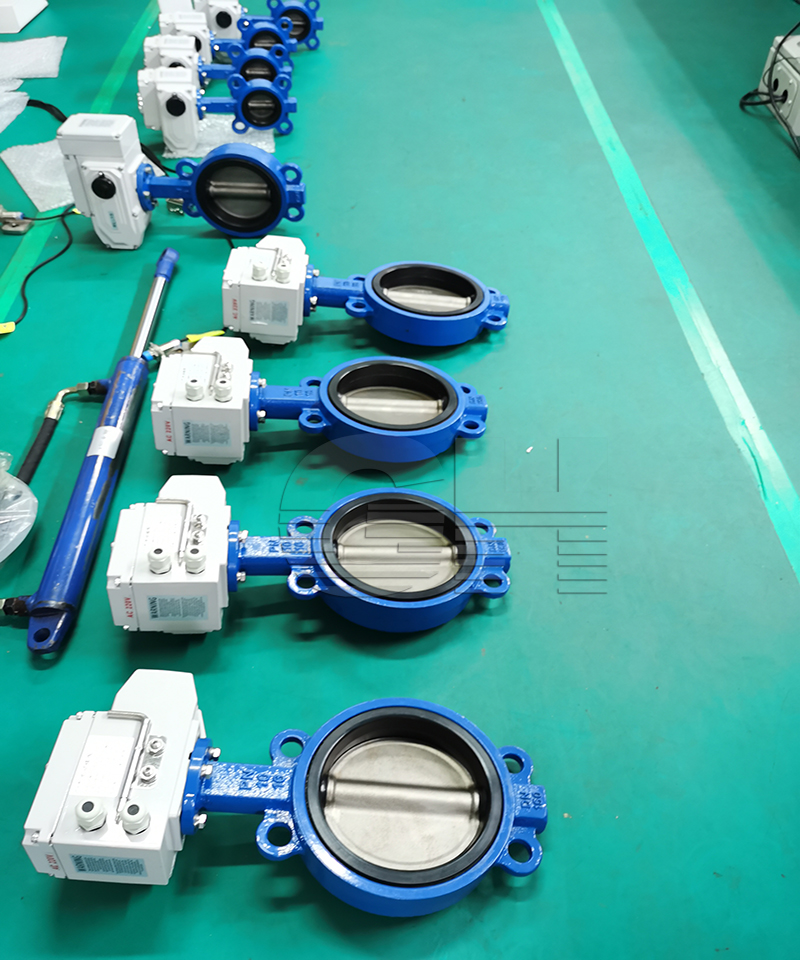

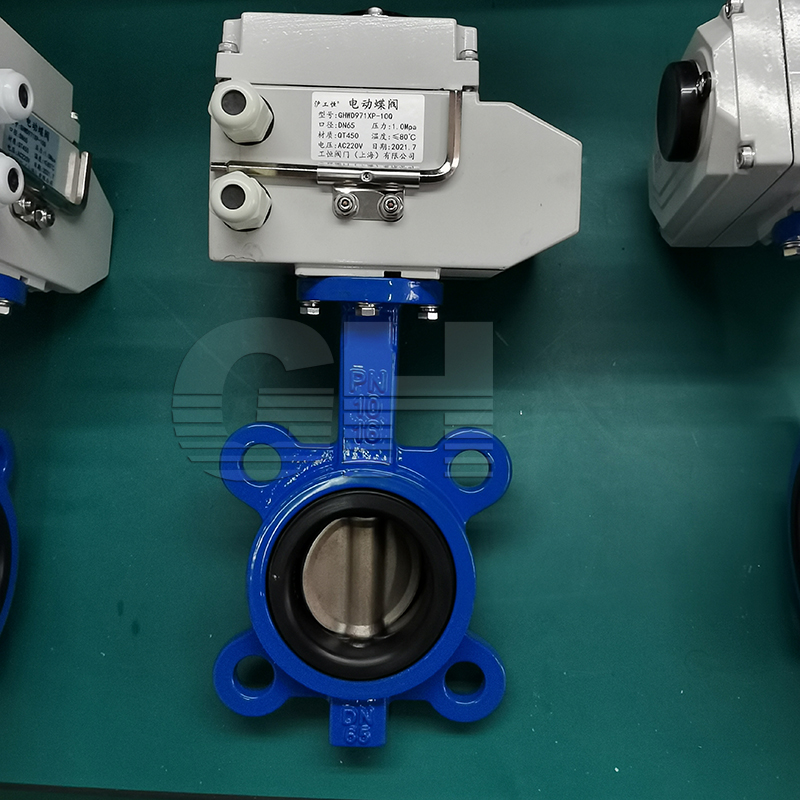

D971X-10Q 装配台 电动对夹式蝶阀
类别：电动阀门 日期：2021-07-14
| 加工定制 : | 是 | 品牌 : | 沪工恒 |
| 型号 : | D971X-10Q | 材质 : | 铸钢 |
| 连接形式 : | 对夹 | 结构形式 : | 垂直板式 |
| 适用介质 : | 水，气体，油等 | 压力环境 : | 常压 |
| 工作温度 : | 常温 | 标准 : | 国标 |
| 流动方向 : | 单向 | 驱动方式 : | 电动 |
| 零部件及配件 : | 执行器 | 用途 : | 截止 |
| 类型(通道位置) : | 直通式 | 口径 : | DN50-DN2000mm |
| 公称通径 : | DN50-DN2000mm |
产品详情
Product details
一、对夹式软密封电动蝶阀 D971X-16 DN150 DN200产品概述：Product details
电动对夹蝶阀密封形式分为(三偏心金属密封电动对夹蝶阀、硬密封电动对夹蝶阀、软密封电动对夹蝶阀、中线软密封电动对夹蝶阀、双偏心软密封电动对夹蝶阀)几种形式，采用回转型电动执行器和对夹式蝶阀阀体组成，电动对夹蝶阀可用于现场要求空间比较窄、管道距离较短的场合。蝶阀体内无连杆、螺栓等、工作可靠、使用寿命长，可以多工位安装，不受介质流向影响。电动对夹蝶阀广泛应用于化工、建材、电站、玻璃等行业中的通风、环保工程的含尘冷风或热风气体管道中，作为气体介质调节流量或切断装置。
二、对夹式软密封电动蝶阀 D971X-16 DN150 DN200主要技术参数：
电动对夹蝶阀-阀体
阀体形式:直通铸造阀
公称通径:DN501000mm
公称压力:PN1.0、1.6、2.5MPa
法兰标准:JIS B220、JB/T79、ANSI B16.5-1981、GB/T9113、HG20594-97、HG20618-97等
连接形式:法兰式、对夹式
阀盖形式:整体式
压盖型式:压板压紧式
密封填料:V型聚四氟乙烯填料、柔性石墨填料
电动对夹蝶阀-阀内件
阀板形式:蝶形
流量特性:近似等百分比
电动对夹蝶阀-执行机构
执行器型号:DZW、EOA、381R
主要技术参数:电源电压：220V/50Hz、380V/50Hz、输入信号：4-20mA或1-5V·DC、 输出信号：4-20mA·DC
防护等级：相当IP67、隔爆标志：ExdBT4、手操功能：手柄
环境温度：-25+70、环境湿度：95
