高炉系统电动钟罩阀 电动钟罩阀厂家 碳钢电动法
类别：电动阀门 日期：2021-12-02
| 介质温度 : | 高温 | 工作压差 : | 1.6 |
| 材质 : | 碳钢 | 品牌 : | 沪工恒 |
| 型号 : | GKZZF | 产品别名 : | 高炉系统电动钟罩阀 |
| 适用范围 : | 主要用于钢厂、有色金属冶炼厂做开关阀使用 | 连接形式 : | 法兰 |
| 类型(通道位置) : | 直通式 | 流动方向 : | 单向 |
| 驱动方式 : | 电动 | 用途 : | 特种阀门 |
| 适用介质 : | 水 | 压力环境 : | 低压 |
产品详情
Product details
Product details

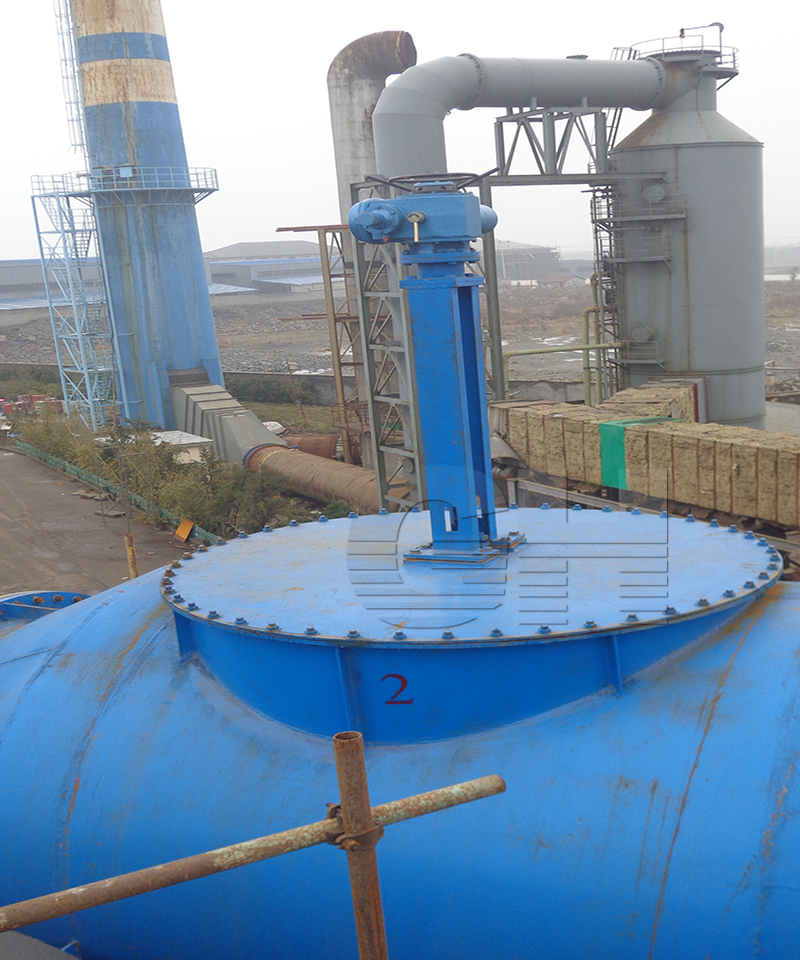

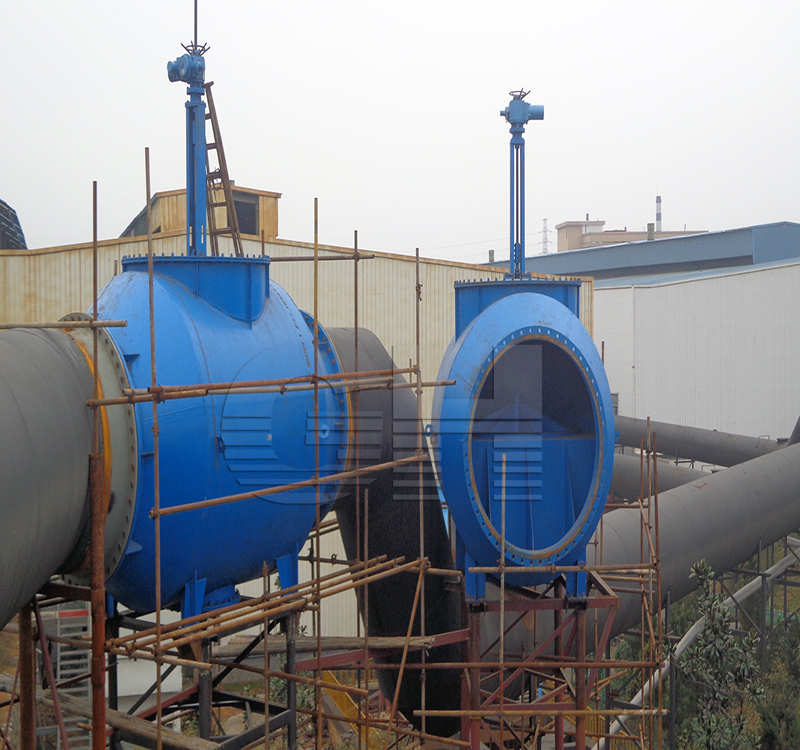

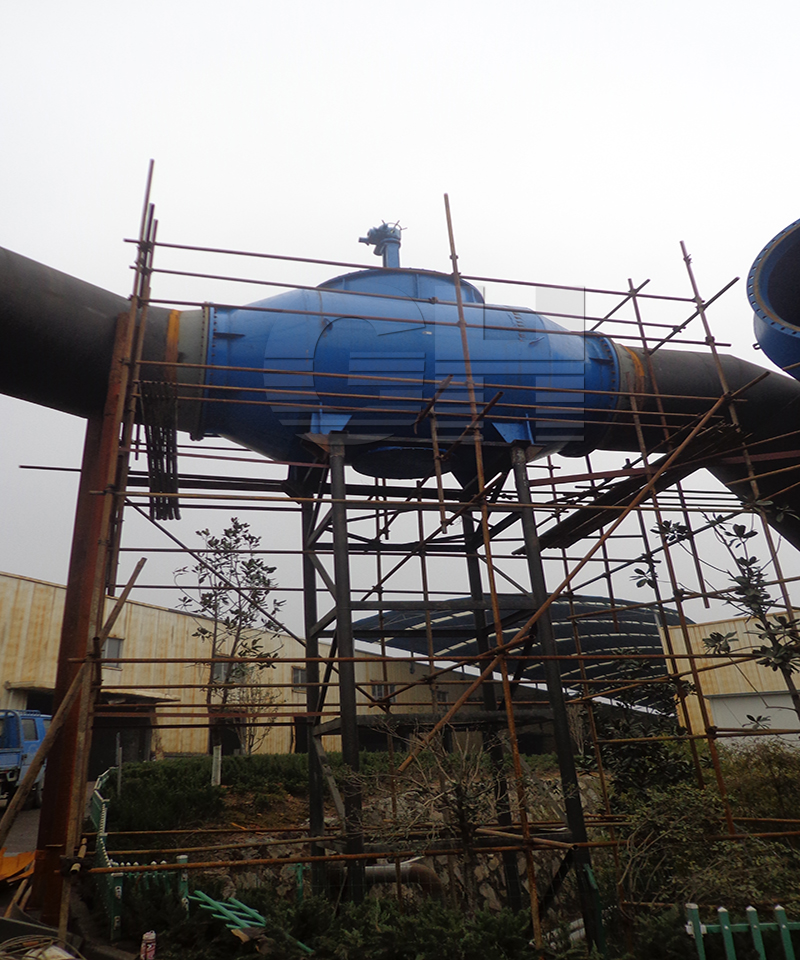

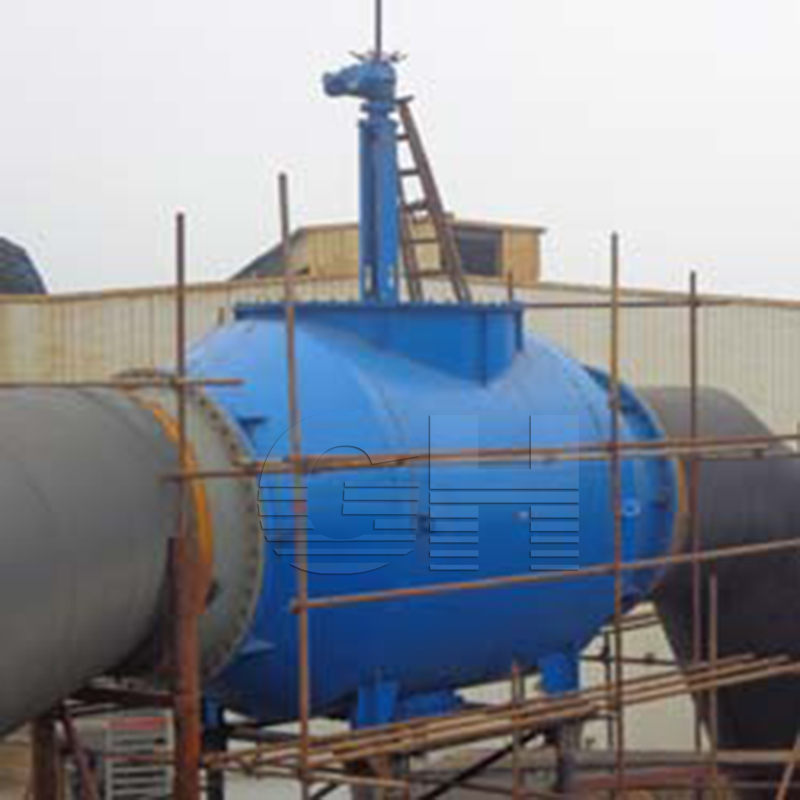

GKZZF高炉系统电动钟罩阀概述
GKZZF高炉系统电动钟罩阀具有结构紧凑、占地面积小、气密性严、可靠性高、特别是在驱动装置上作了重大改进，由固定式启闭改为同步启闭。增加了运行器，确保了阀盘的开启关闭始终与轴心线保持垂直运动，从而提高了吊绳的使用寿命，减少了故障。阀盘的运行设制了导向系统使之运行平稳、耐腐、耐磨、耐压的镍基合金作密封副，采用线密封， 排除了介质物对密封性能的影响，提高了密封的可靠性及耐压性。
GKZZF高炉系统电动钟罩阀结构原理
主要由驱动装置同步运行器、支架、筒体、导向杆、阀体、阀盘、限位专置、专用扶梯组成。其运行原理为，当驱动装置通电后作旋转运动，提升吊绳带动导向杆，通过导向杆连接；轴把运动传动给阀盘，从而使阀盘作上运动，达到开启的目的。反之驱动装置反转则阀盘下落关闭。在驱动装置得电启动的同时，同步器同时启动，推动驱动装置作直线同步前进或后退，确保阀盘启闭的垂直中心运动。
GKZZF高炉系统电动钟罩阀技术参数
公称通径：100-3000
公称压力：0.1MPa
适用温度：≤350℃
适用介质：尘气等高温气体
连接方式：法兰、焊接
