GHDQ941F-16P智能型电动低温球阀 防爆电动低温球阀
类别：电动阀门 日期：2022-01-13
| 品牌 : | 沪工恒 | 型号 : | GHDQ941F-16P |
| 材质 : | 不锈钢 | 连接形式 : | 法兰 |
| 结构形式 : | 浮动球球阀 | 公称通径 : | 15-300 |
| 适用介质 : | 水、气体、蒸汽、油品等 | 压力环境 : | 常压 |
| 工作温度 : | 低温 | 标准 : | 国标 |
| 流动方向 : | 单向 | 驱动方式 : | 电动 |
| 零部件及配件 : | 执行器 | 用途 : | 切断 |
| 类型(通道位置) : | 二通式 |
产品详情
Product details
DQ941F防爆电动低温球阀Product details
一、产品简介

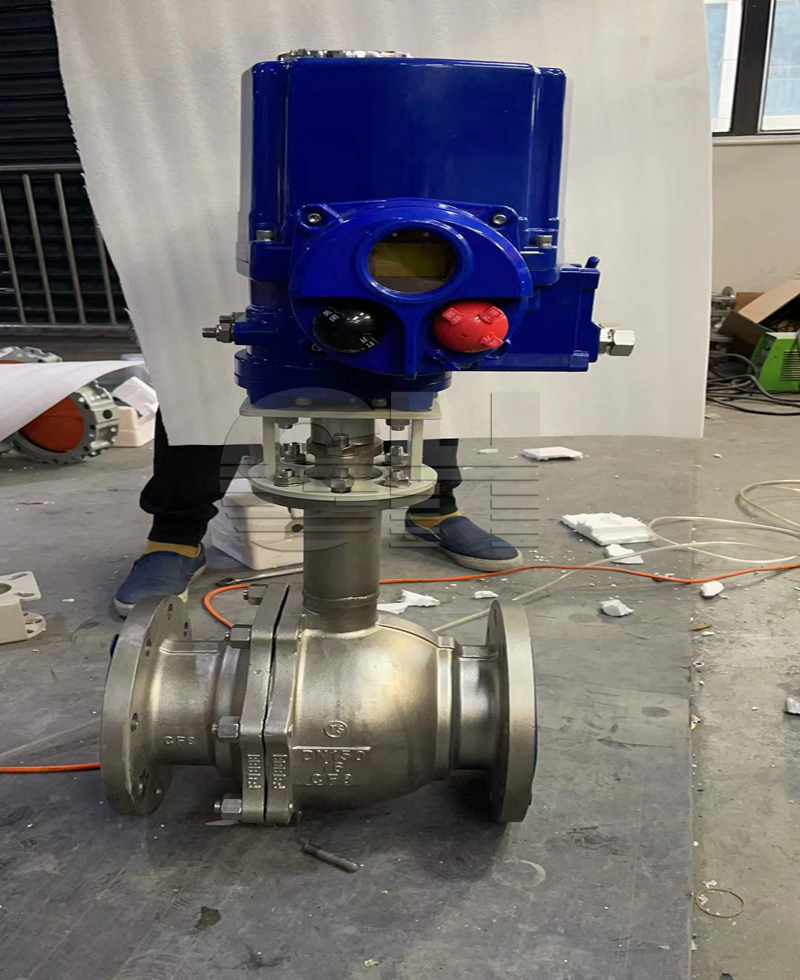

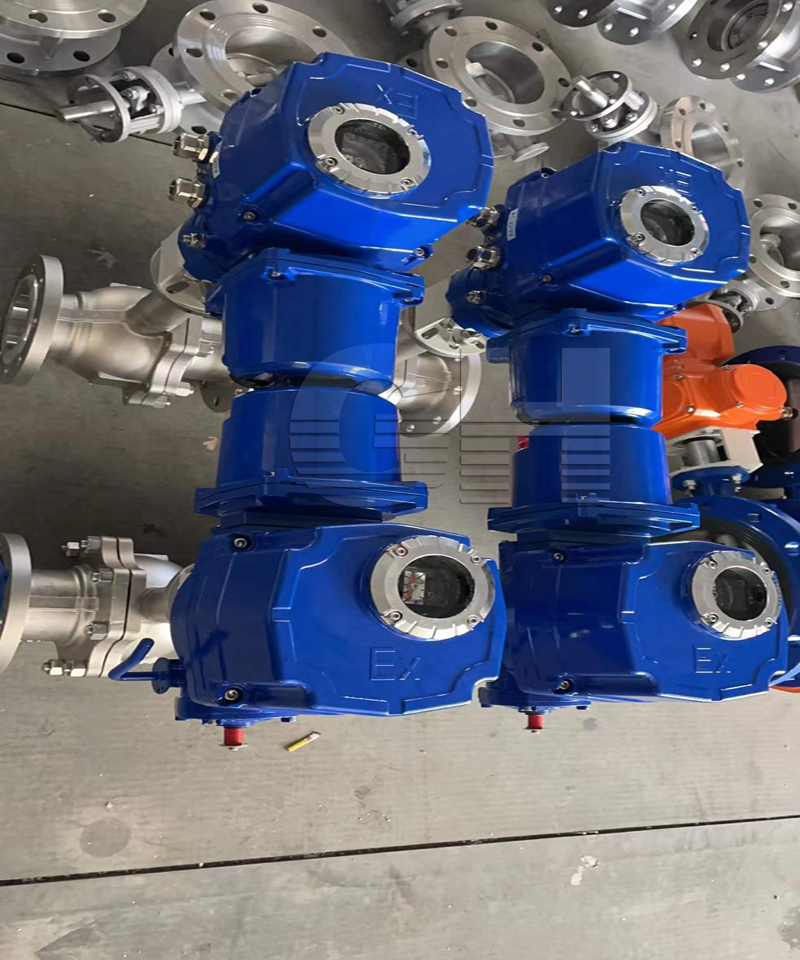

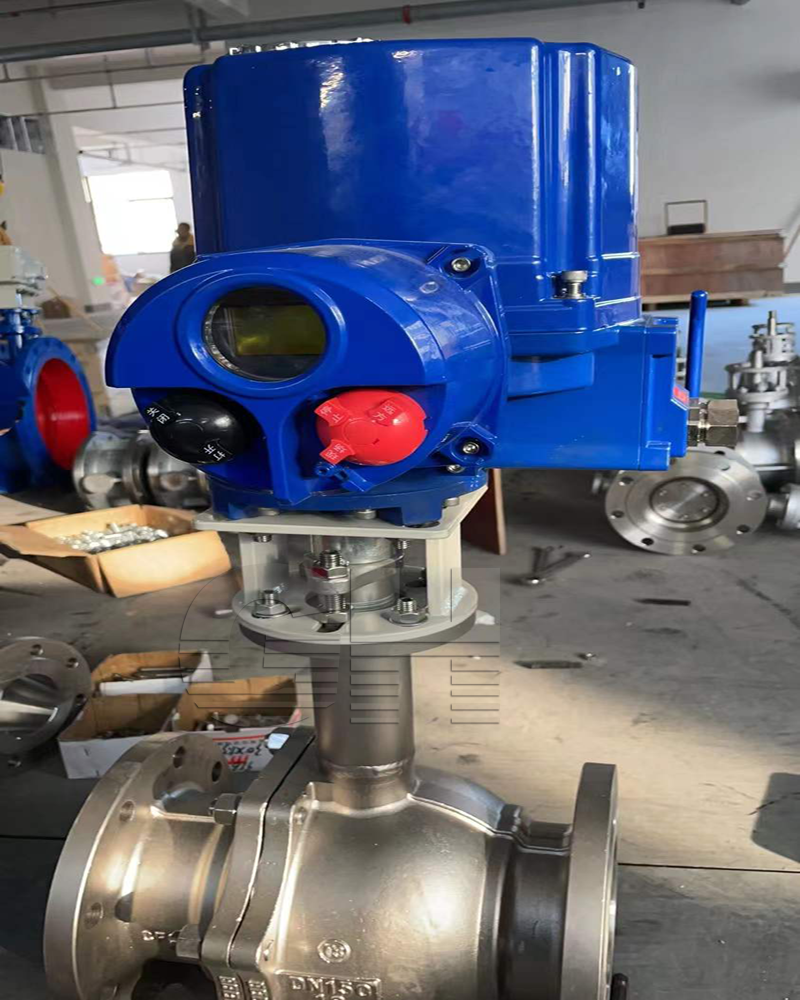

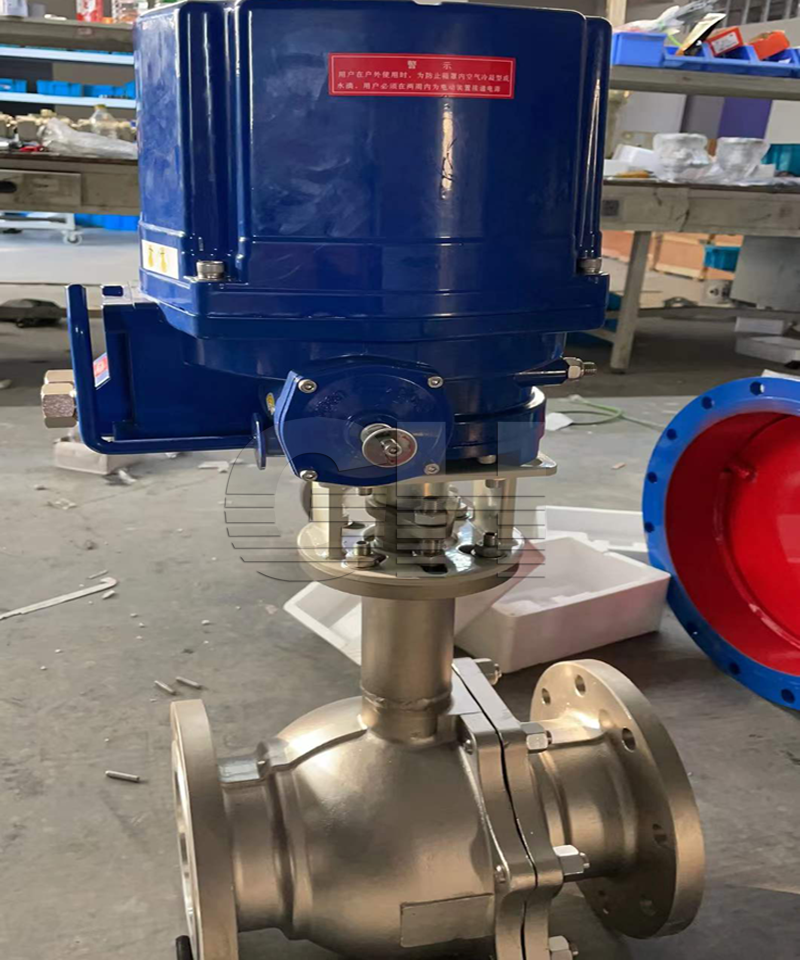

DQ941F防爆电动低温球阀分为低温浮动球阀和低温固定球阀两类,对于温度高于-50℃,一般不采用长颈结构,对于温度低于-50℃的球阀,颈部长度一般为250mm,或根据设计和计算确定。电动低温球阀主要用于输出液态低温介质如乙烯、液氧、液氢、液化天然气、液化石油产品等，不但易燃易爆，而且在升温时要气化，气化时，体积膨胀数百倍。电动低温球阀的材料非常重要，材质不合格，会造成壳体及密封面的外漏或内漏；零部件的综合机械性能、强度和钢度满足不了使用要求甚至断裂。导致液化天然气介质泄漏引起爆炸。电动低温球阀经特殊的低温处理，将粗加工的零件置于冷却介质中数小时(2-6小时)，以释放应力，确保材料的低温性能，保证精加工尺寸，以防阀门在低温工况时，因温度变化造成变形而导致的泄漏。电动低温球阀主要用于输出液态低温介质如乙烯、液氧、液氢、液化天然气、液化石油产品管道输送中。
二、零部件材料
| 零件名称 | 材料名称 | |||
| 阀体 | WCB | 304(CF8) | 316(CF8M) | 316L(CF3M) |
| 球体 | 2Cr13+氮化处理 | 304 | 316 | 316L |
| 阀杆 | 2Cr13 | 304 | 316 | 316L |
| 密封圈 | 聚四氟乙烯(PTFE)、增强聚四氟乙烯(PPL)、对位聚苯、柔性石墨 | |||
| 适用介质 | 水、气体、蒸汽、油品等 | 等腐蚀性介质 | 等腐蚀介质 | 尿素等腐蚀性介质 |
三、技术参数
| 公称通径 DN(mm) | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 |
| 额定流量系数KV | 21 | 38 | 72 | 112 | 170 | 273 | 384 | 512 | 940 | 1452 | 2222 | 3589 | 5128 | 7359 |
| 允许压差(MPa) | ≤ 公称压力 | |||||||||||||
| 动作范围 | 0～90° | |||||||||||||
| 泄露量Q | 按GB/T4213-92，小于额定KV0.01% | |||||||||||||
| 基本误差 | ±1% | |||||||||||||
| 回差 | ±1% | |||||||||||||
| 死区 | ≤1%(可调) | |||||||||||||
| 可调范围 | 250：1 | 350：1 | ||||||||||||
| 阀体形式 | 二段式铸造阀体 | |||||||||||||
| 公称压力 | PN1.0、1.6、2.5 MPa | |||||||||||||
| 连接形式 | 法兰式、焊接式 | |||||||||||||
| 适用温度 | -40℃～-196℃ | |||||||||||||
| 阀盖形式 | 一体式 | |||||||||||||
| 压盖型式 | 压盖压紧式 | |||||||||||||
| 阀芯形式 | O型球体阀芯 | |||||||||||||
| 流量特性 | 近似快开型 | |||||||||||||
