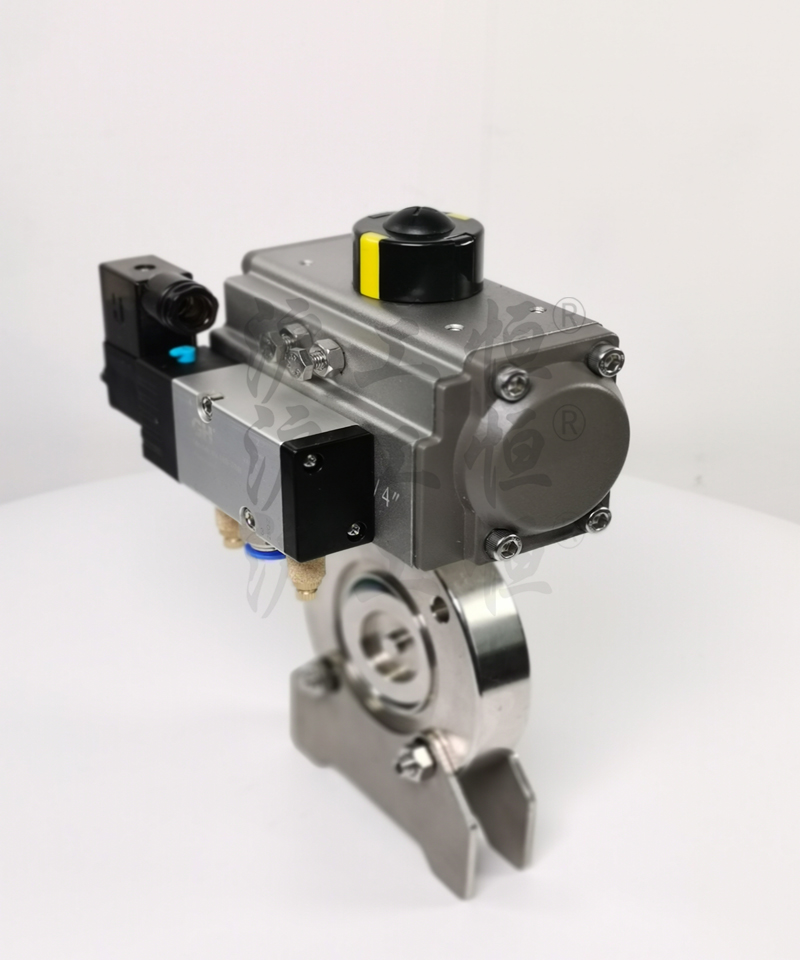

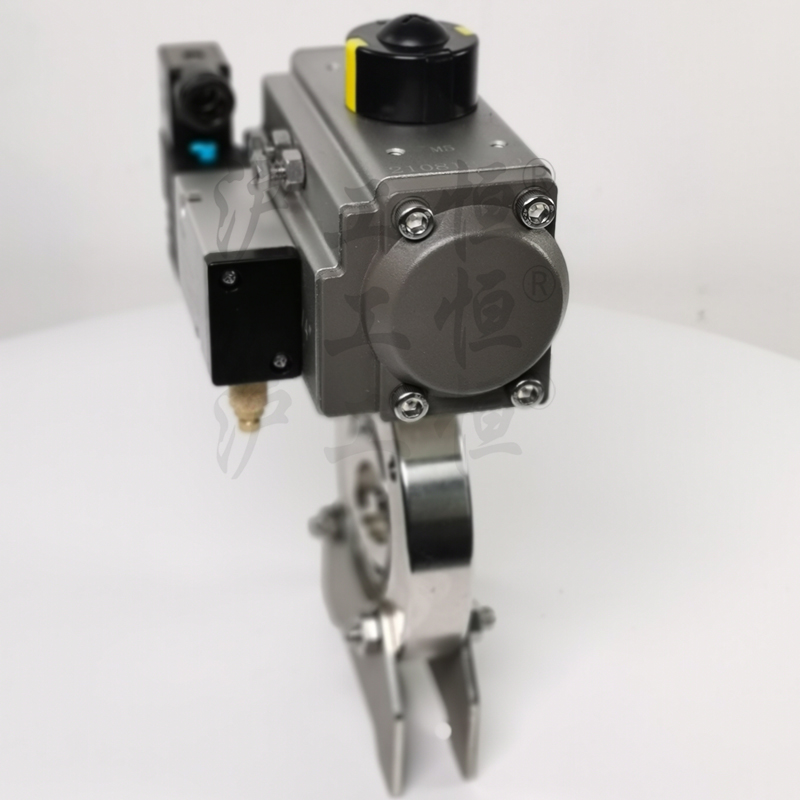

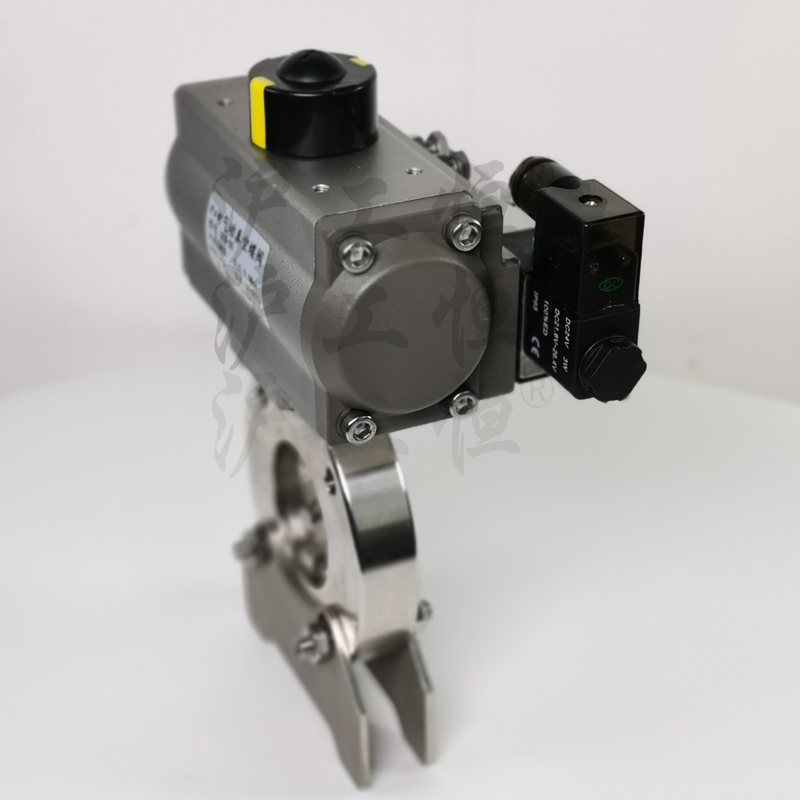

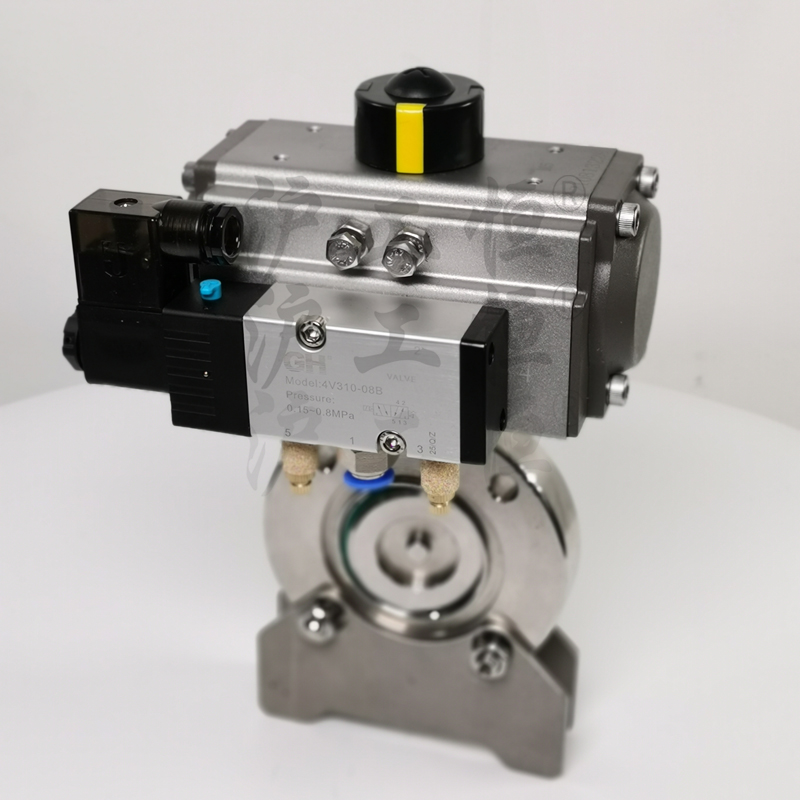

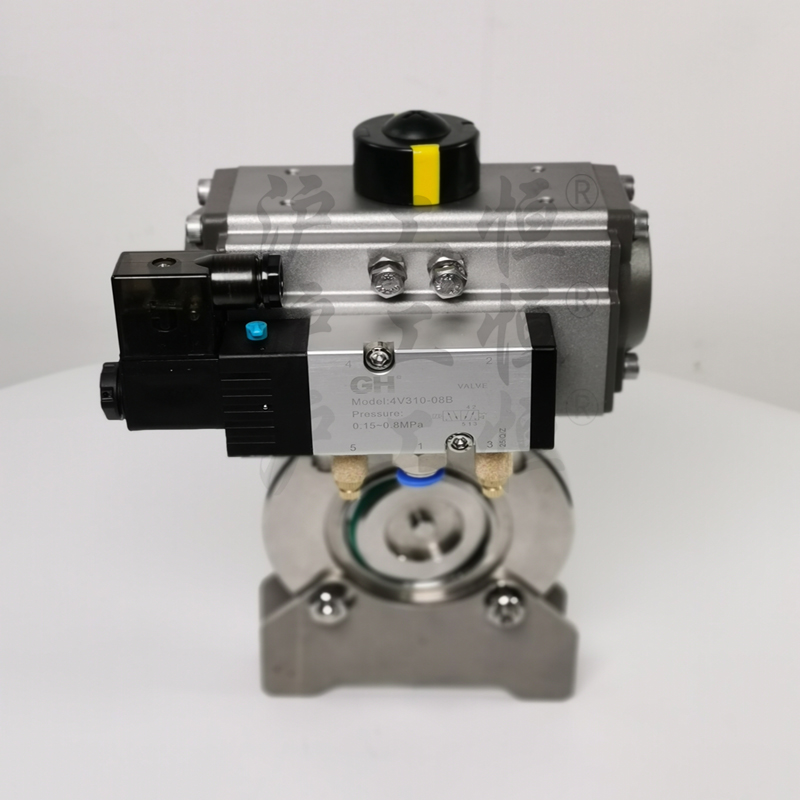

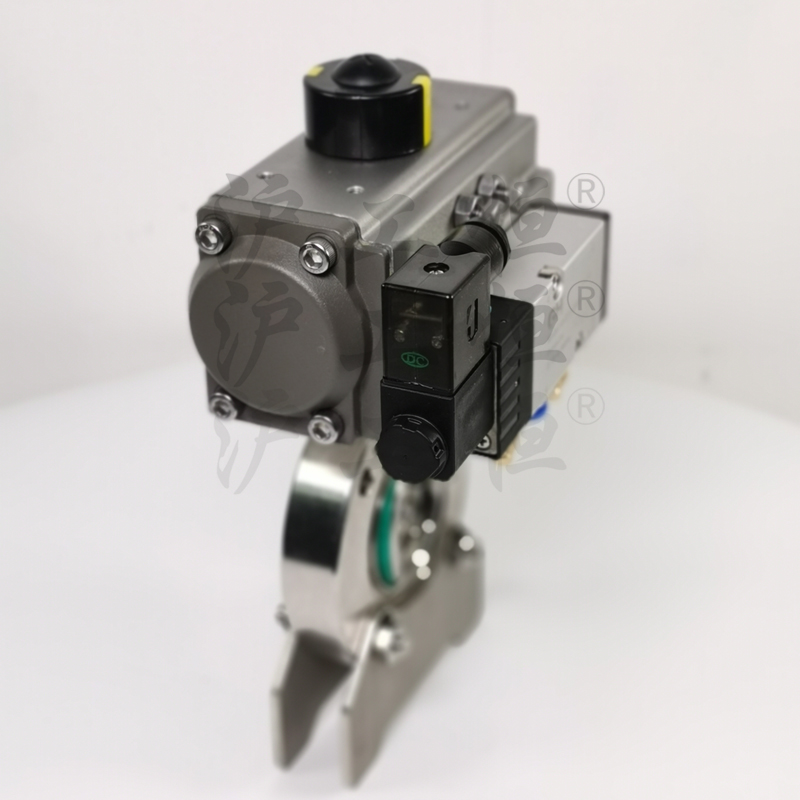

GIQ-50气动真空蝶阀
类别：电动阀门 日期：2022-08-08
一、产品概述：
GIQ气动高真空蝶阀的气动执行器是以压缩空气为动力，通过电磁换向阀改变气路方向，推动活塞齿条、齿轮的机械运动，以角行程输出扭矩来驱动蝶阀，作启闭运动。从而达到接通或切断真空管路中气流的目的，是目前一种新型的气动执行器控制的气动蝶阀，分为双作用和单作用(弹簧复位)气缸。可选配反馈信号装置及电气阀门定位器。适用的工作介质为空气和非腐蚀性气体。
二、性能参数：
|
适用范围(Pa)
|
2x105～1.3x10-5
|
|
阀门漏率(Pa.L/S)
|
≤1.3x10-6
|
|
介质温度（℃）
|
-25～+80(密封材料为丁腈橡胶)-30～+150(密封材料为氟橡胶) |
|
气源压力（MPa）
|
0.4～0.6
|
|
法兰标准
|
GB/T6070
|
|
安装位置
|
任意
|
|
控制电路
|
标准出厂：AC220V/50Hz特殊指定：AC110V；DC24V；DC12V等 |
|
信号反馈
|
标准出厂：阀位指示器特殊指定：微动开关；智能型4～20mA DC
|
|
气缸可选
|
标准出厂：双作用式特殊指定：单作用式（有弹簧返回）可选常开或常闭
|
三、产品结构图：

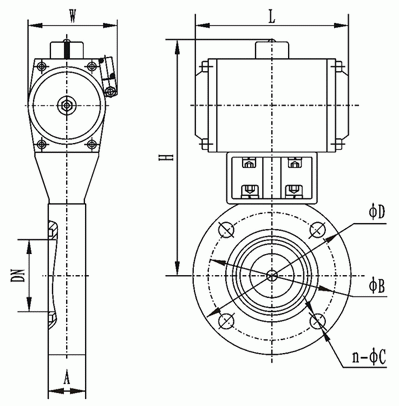

四、连接尺寸：
|
型号
|
通径(DN)
|
ΦD
|
ΦB
|
H
|
A
|
L
|
W
|
n-ΦC
|
|
GIQ-50
|
50
|
110
|
90
|
206
|
26
|
164
|
105
|
4-Φ9
|
|
GIQ-63
|
63
|
130
|
110
|
217
|
32
|
|||
|
GIQ-80
|
80
|
145
|
125
|
247
|
190
|
124
|
8-Φ9
|
|
|
GIQ-100
|
100
|
165
|
145
|
257
|
8-Φ12
|
|||
|
GIQ-125
|
125
|
200
|
175
|
273
|
35
|
|||
|
GIQ-150
|
150
|
225
|
200
|
334
|
247
|
140
|
||
|
GIQ-200
|
200
|
285
|
260
|
391
|
45
|
302
|
165
|
12-Φ11
|
|
GIQ-250
|
250
|
335
|
310
|
467
|
50
|
372
|
198
|
|
|
GIQ-300
|
300
|
425
|
395
|
557
|
55
|
432
|
225
|
12-Φ14
|
|
GIQ-400
|
400
|
510
|
480
|
640
|
60
|
518
|
243
|
16-Φ14
|
|
GIQ-600
|
600
|
710
|
670
|
892
|
100
|
780
|
408
|
12-Φ21
|
