电动单座调节阀 ZDLP-16C 智能型电动调节阀

类别：电动调节阀日期：2021-06-25

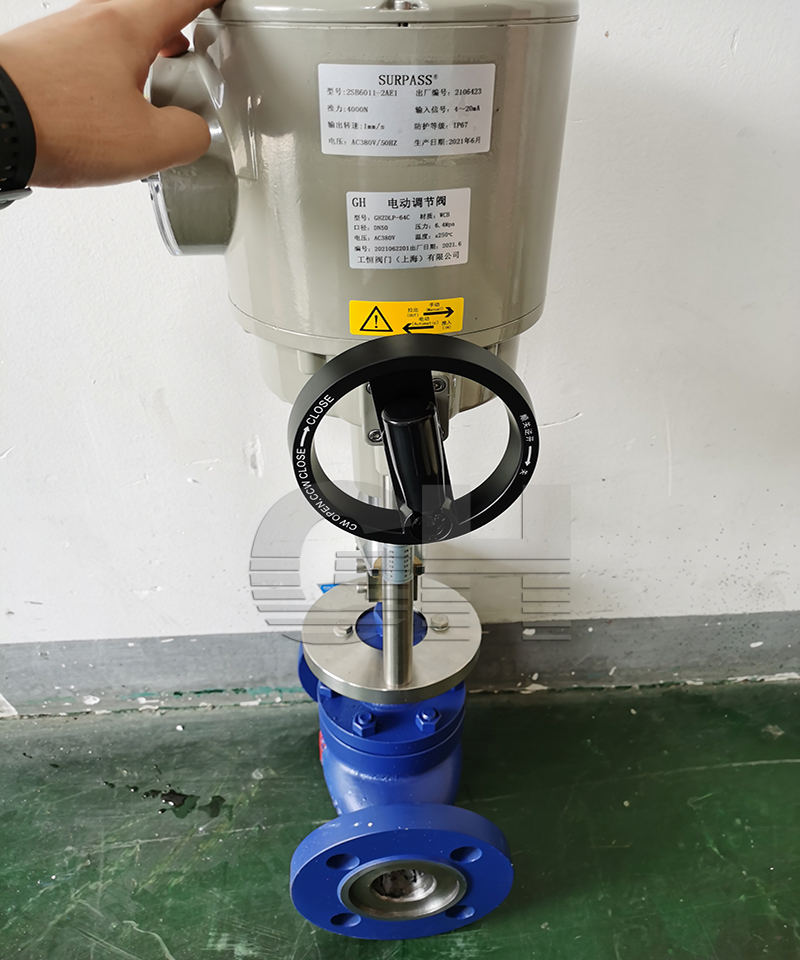

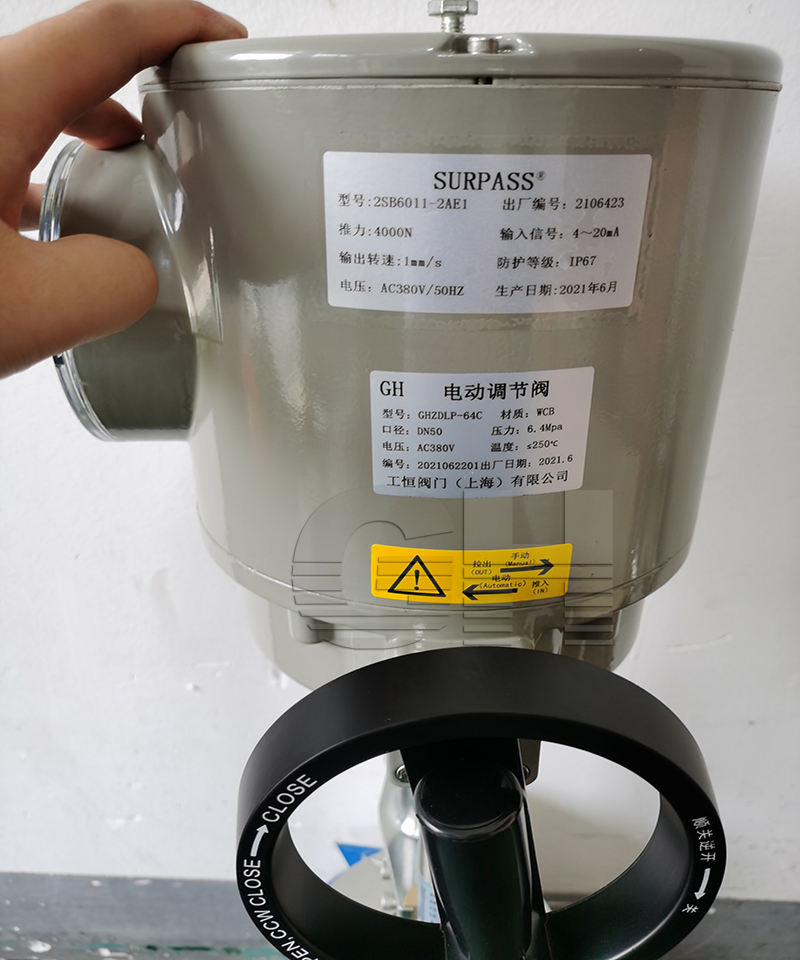

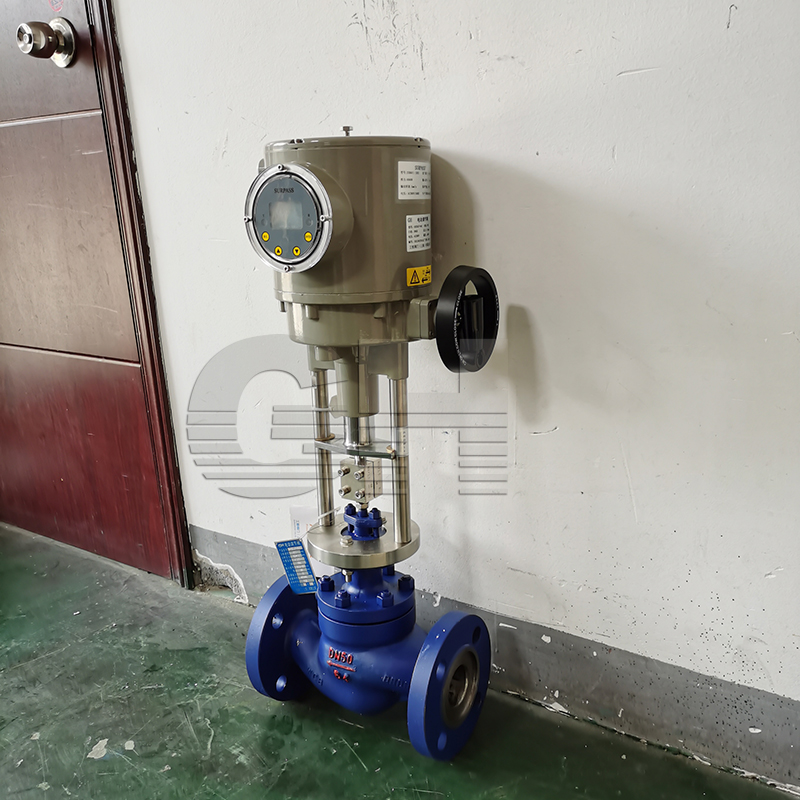

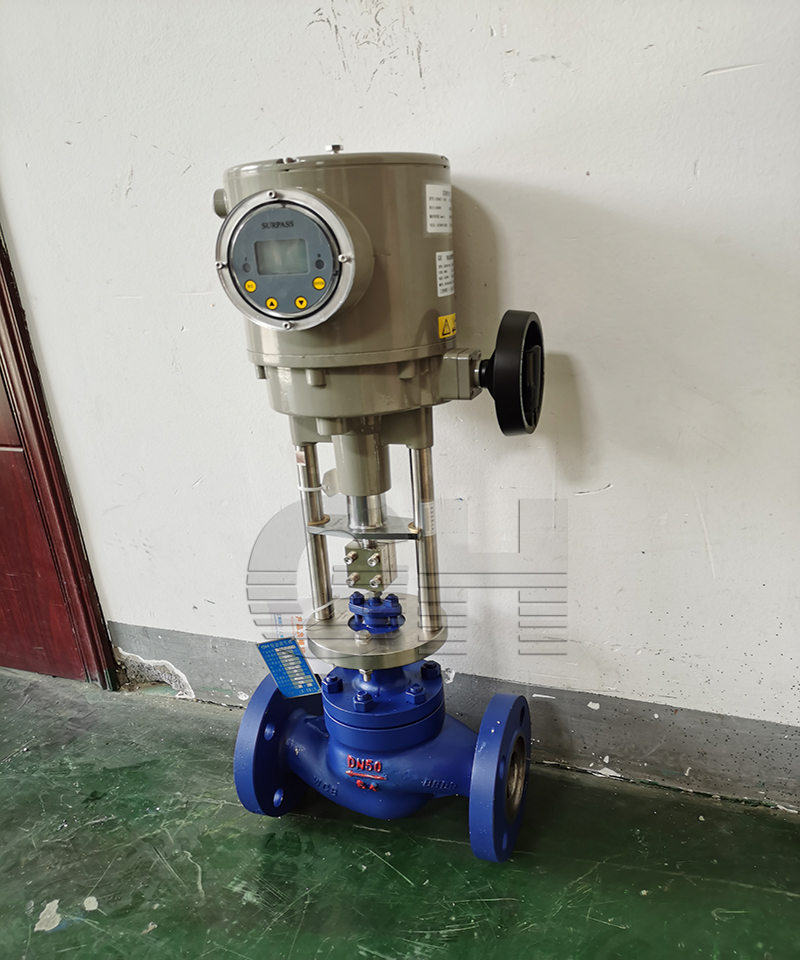

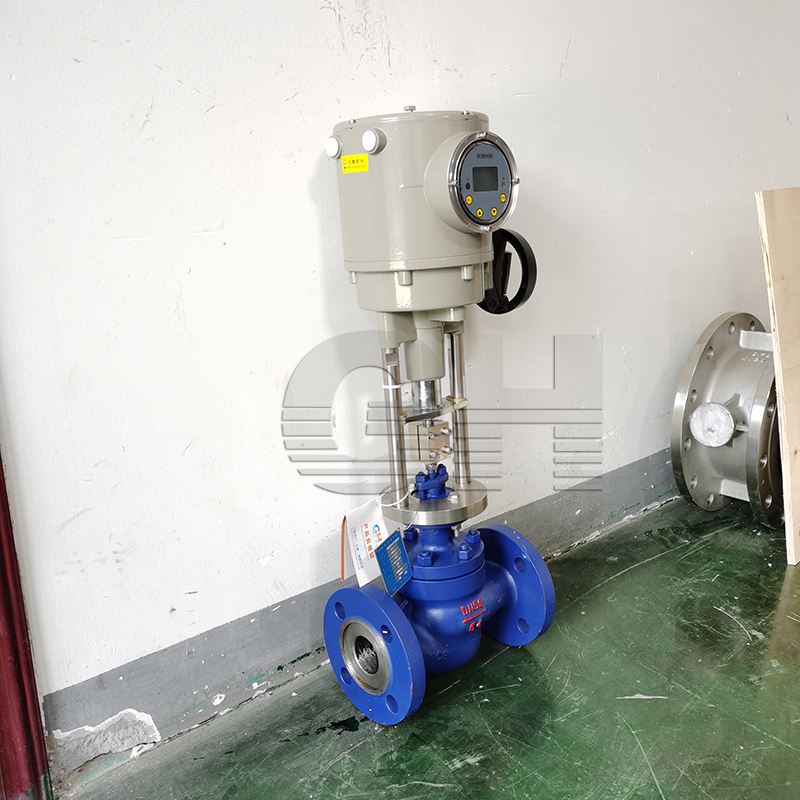

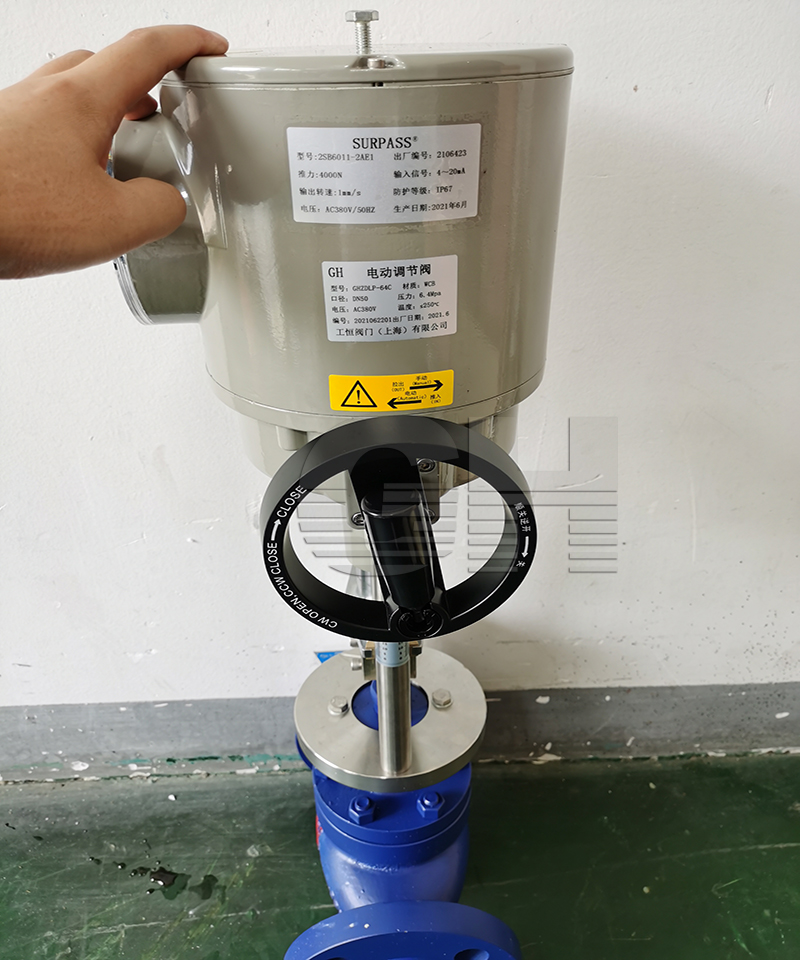

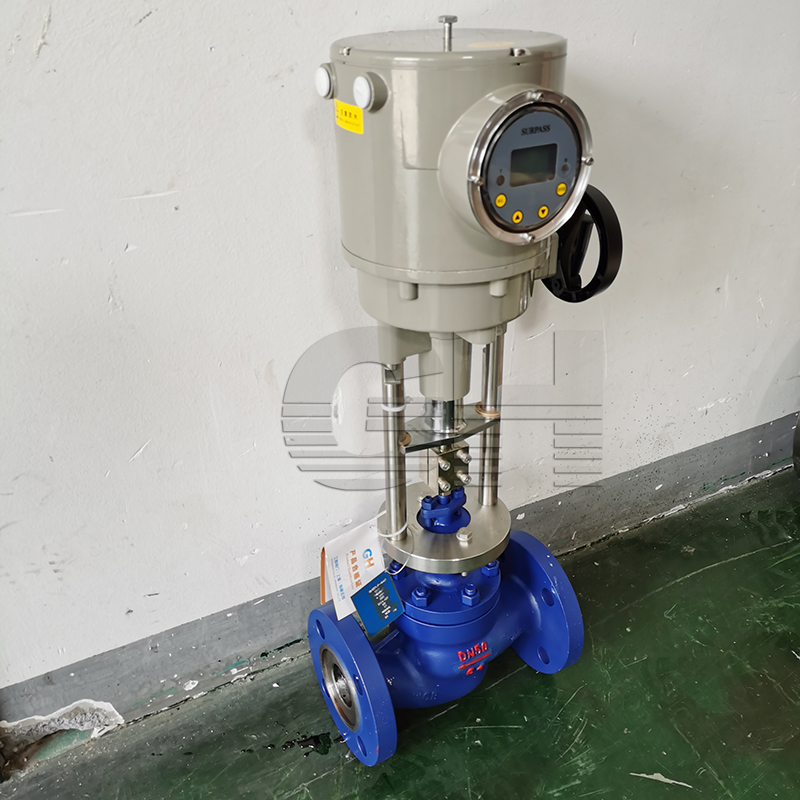

电动单座调节阀 ZDLP-16C 智能型电动调节阀


品牌 : GH/工恒 型号 : VQ6T47H
材质 : 碳钢 连接形式 : 法兰
结构形式 : 浮动球球阀 公称通径 : DN15～300mm
适用介质 : 蒸汽、水、油品 压力环境 : 常压
工作温度 : 常温 标准 : 国标
流动方向 : 单向 驱动方式 : 气动
零部件及配件 : 执行器 用途 : 调节
类型(通道位置) : 直通式
产品详情
Product details

VQ641F气动动法兰球阀概述：
     主要用于截断或接通管路中的介质，亦可用用于流体的调节与控制，它与其它阀类相比，具有以下一些优点：
1、流体阻力小、球阀是所有阀类中流体阻力小的一种，即使是缩径球阀，其流体阻力也相当小。
2、止推轴承减小阀杆磨擦力矩，可使阀杆长期操作平稳灵活。
3、阀座密封性能好，采用聚四氟乙烯等弹性材料制成的密封圈，结构易于密封，而且球阀的阀封能力随着介质压力的增高而增大。
4、阀杆密封可靠，由于阀杆只作彷转动运而不做升降运动，阀杆的填料密封不易破坏，且密封能力随着介质的压力增高而增大。
5、由于聚四氟乙烯等材料具有良好的自润滑性，与球体的磨擦损失小，故球阀的使用寿命长。
6、下装式阀杆和阀杆头部凸阶防止阀杆喷出，如火灾造成阀杆密封破坏，凸阶与阀体间还可形成金属接触，确保阀杆密封。
7、 防静电功能：在球体、阀杆、阀体之间设置弹簧，能将开关过程产生的静电导出。

VQ641F气动法兰球阀-执行机构
采用新型系列GT型气动执行器，有双作用式和单作用式（弹簧复位），齿轮齿条传动，；大口径阀门采用系列AW型气动执行器拔叉式传动，结构合理，输出扭矩大，有双作用式和单作用式。
1、齿轮式双活塞，输出力矩大，体积小。
2、气缸选用铝金材料，重量轻、外形美观。
3、可在顶部、底部安装手动操作机构。
4、齿条式连接可调节开启角度、额定流量。
5、执行器可选带电讯号反馈指示及各类附件以实现自动化操作。
6、IS05211标准连接为产品的安装更换提供了方便。
7、两端调的节螺钉可使标准产品在0°和90°有±4°的可调范围。确保与阀门的同步精度。
附件的选项
根据不同控制和要求可选择下列附件：
切断型附件：单电控电磁阀、双电控电磁阀、限位开关回讯器。
调节型附件：电气定位器、气动定位器、电气转换器。
气源处理附件：空气过滤减压阀、气源处理三联件。
手动机构：HVSD手操机构

VQ641F气动法兰球阀-执行标准
1、设计与制造：GB12237-89、API608、API 6D、JPI 7S-48、BS5351、DIN3357。
2、法兰尺寸：JB/T74～90（JB74～90）、GB9112～9131、HGJ44～76、SH3406、ANSI B16.5、JIS B2212～2214、NF E29-211、DIN2543。
3、结构长度：GB12221-89、ANSI B16.10、JIS B2002、NF E29-305、DIN3202。
4、检验主试验：JB/T 9092、API 598。

VQ641F气动动法兰球阀性能规范：
公称通径mm DN15-DN300
材料代号 C P R
主要零件 阀体 WCB ZG1Cr18Ni9Ti ZG1Cr18Ni12Mo2Ti
球体 2Cr13 1Cr18Ni9Ti 1Cr18Ni12MoTi
阀杆 2Cr13 1Cr18Ni9Ti 1Cr18Ni12MoTi
密封圈 增强聚四氟乙烯对位聚苯
填料 聚四氟乙烯柔性石墨
适用工况 适用介质 蒸汽、水、油品
适用温度 -28℃- 300℃
执行器 型号 DA/SR系列、GTD/GTE系列、QGSY系列等
气源压力 0.4-0.7MPa

VQ641F气动法兰球阀主要零件材料：
1 左阀体 WCB、CF8、CF8M、CF3M
2 右阀体 WCB、CF8、CF8M、CF3M
3 阀座 PEFE、PPL、304、316
4 球体 2Cr13、304、316
5 阀杆 2Cr13、304、316
6 密封填料 PTFE/柔性石墨
7 填料压盖 WCB、CF8、CF8M、CF3M


加工定制 : 是 品牌 : GH/工恒
型号 : ZDLP-16C 材质 : 碳钢
连接形式 : 法兰 公称通径 : 20-300
适用介质 : 水,蒸汽,油品 压力环境 : 常压
工作温度 : 常温 流动方向 : 单向
驱动方式 : 电动 零部件及配件 : 执行器
形态 : 球式 类型(通道位置) : 二通式
标准 : 国标 密封形式 : 软密封型
产品详情
Product details

产品概述：
P系列直通单座调节阀有顶部导向型和套筒导向型两种结构，该系列阀门流量特性曲线精度高，阀芯导向面积大，抗振性好，是一种能适应多种苛刻工况条件的调节阀，特别适用于泄漏要求高、阀前后压差不大的工作场合。
该系列阀门可按要求配用多弹簧式气动薄膜执行机构、气动活塞执行机构、全电子式智能型电动执行机构等。

执行机构部分
规格   型号 气动薄膜式 气动活塞式 全电子式 电动式 全电子式
(温度调节执行器)
用   途 调节、开关 调节、开关 调节 开关 调节
弹簧范围 20-100KPa;40-200KPa;80-240KPa － － －
气源/电源 0.14,0.25,0.4MPa 0.4～0.6MPa 220V.AC 50Hz
380V.AC 50Hz		 220V.AC 50Hz
380V.AC 50Hz		 220V.AC 50Hz
接   口 Rc1/4",Rc3/8" Rc1/4", Rc1/2",Rc3/8" 配线:2-G1/2" 配线:2-G1/2" M27×2
(温度传感器接头)
作用方式 气开、气关 气开、气关、双作用 电开、电关 电开、电关 冷却控制,加热控制
基本
误差		 一般型 ±1.5% FS(带定位器) ±1.0% FS - ±2.0% FS
特殊型 ±4.0% FS(带定位器) ±2.5% FS - -
回   差 一般型 ≤1.5% FS(带定位器) ≤1.0% FS - ≤1.5% FS
特殊型 ≤3.0% FS(带定位器) ≤2.0% FS - -
允许环境温度 -10～+70℃ -10～+60℃ -10～+50℃
可选阀门附件 电气阀门定位器,过滤减压器,电磁阀,
限位开关,保位阀,手动装置		 过载单元 检测开度微动开关,电位器

主要技术参数
公称通径 20 25 32 40 50 65 80 100 125 150 200
额定Kv 线性 6.9 11 17.6 27.5 44 69 110 176 275 440 690
等百分比 6.3 10 16 25 40 63 100 160 250 400 630
额定行程L(mm) 16 25 40 60
膜片有效面积(气动阀)
Ae()		 280 400 600 1000
固有流量特性 线性、等百分比
固有可调比 50:1
允许泄漏量 硬密封:Ⅳ级(×Kv);软密封:Ⅵ级(参见GB/T4213-2008)
