类别：电动调节阀日期：2022-08-03

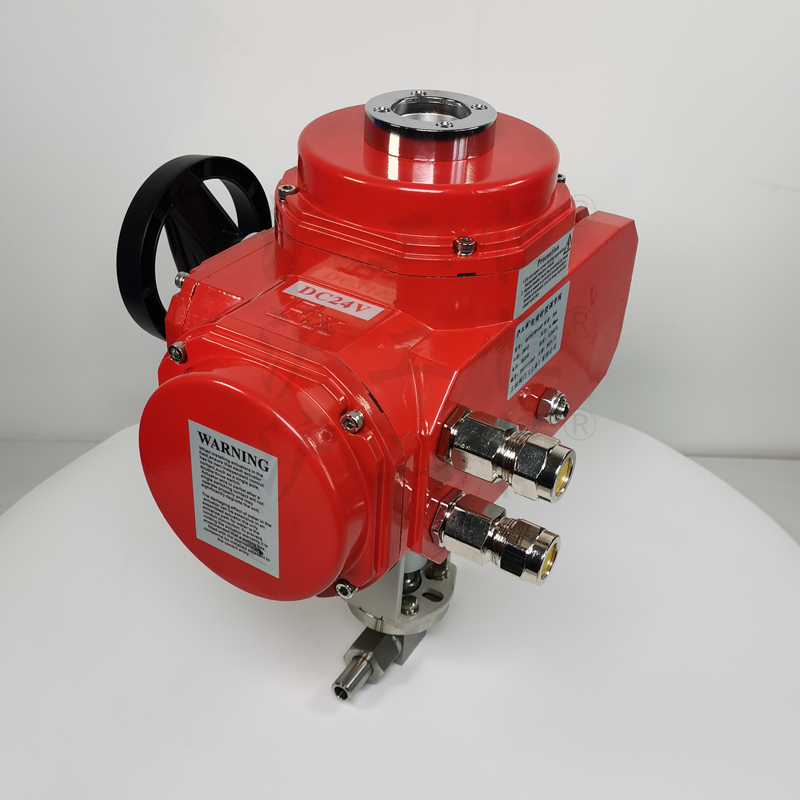

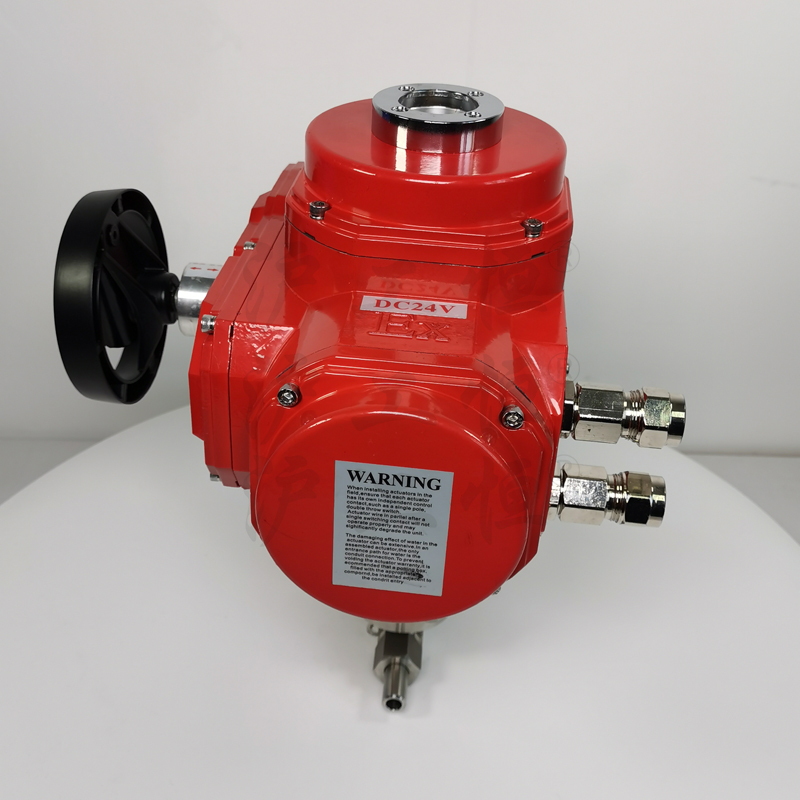

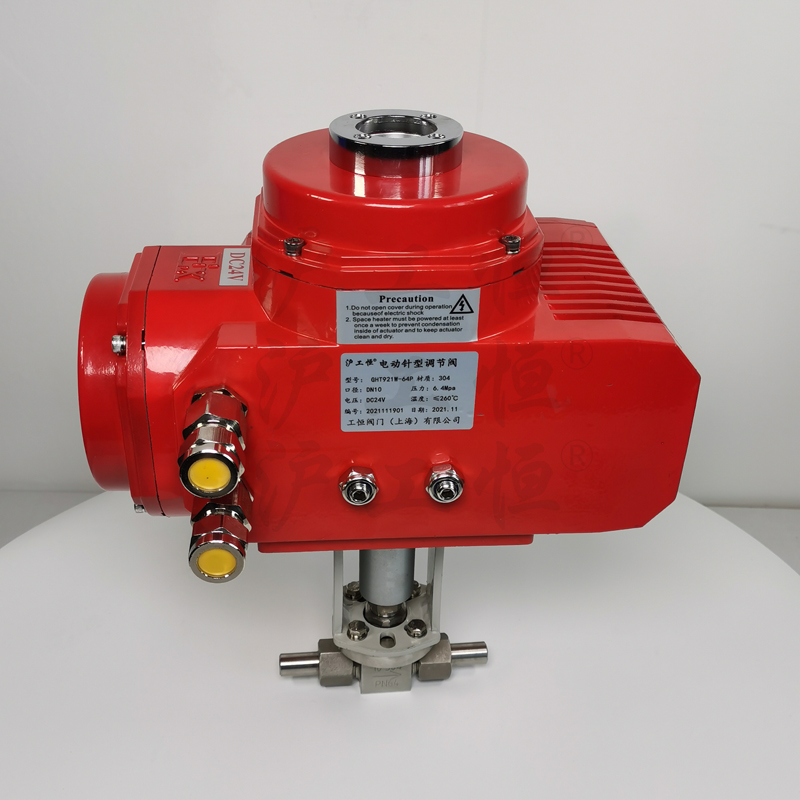

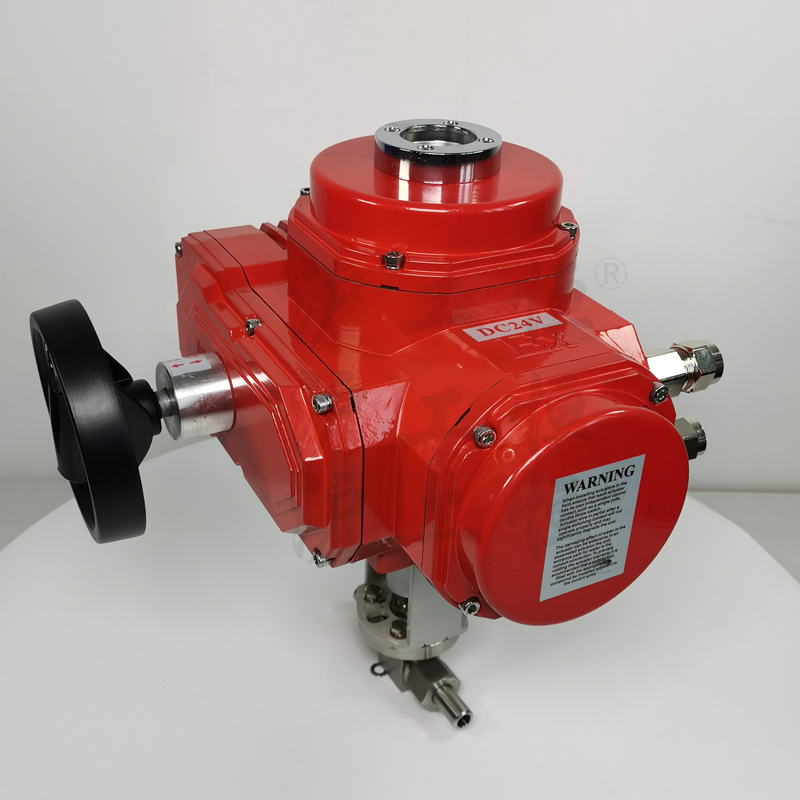

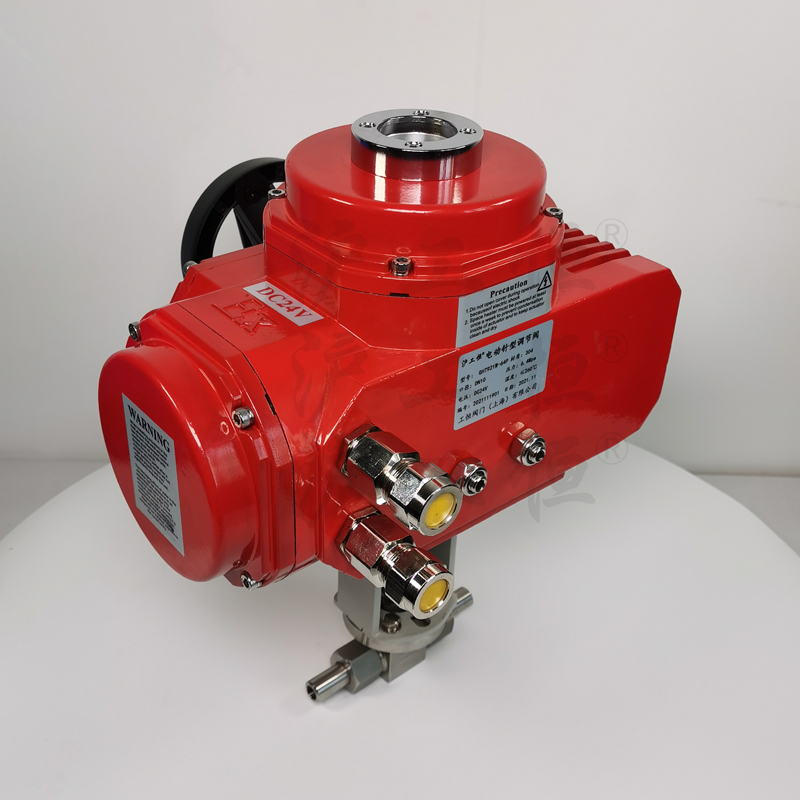

电动针型阀J923W-160P是在原手动针型阀结构上面加装支架阀门电动装置制作而成，双接管外螺纹式接口，方便快捷安装。电动执行器电压可选 DC24V AC220V 380V 普通开关型 智能调节型 免除了人工操作针型阀的体力劳动，更重要的是为机组系统的集中控制(在集控室进行远距离操作)和自动化程序控制提供了有利条件。
电动针型阀J923W-160P产品说明书资料介绍
电动针型阀J923W-160P因为阀芯针型得名字，公称通径DN8-DN50，公称压力PN1.6-420，阀体材质304不锈钢，直通式，连接方式：外螺纹+焊接管，阀座密封堆焊STL合计，适用介质：油﹑水﹑气等多种非腐蚀性或腐蚀性介质 适用温度：-20℃～+440℃ -70℃～-240℃ ≤540℃ ≤570℃等制造材料：20#﹑1Cr18Ni9Ti﹑304﹑316﹑316L﹑12Cr1Mov
特点
相比传统手动针型阀操作方式优势大了很多 可以实现人为不好操作场合使用及实现自动化控制系统的应用， 连接方式简单便捷，能够耐受更大的压力，密封性能好，可以用于较小流量且较高压力的气体或者液体介质。
用途
广泛应用于：化工、石化、石油、造纸、采矿、电力、食品、制药、给排水、市政、机械设备配套、电子工业，城建等领域等。
执行标准
1. 制造标准: GB/T12224-2005 JB/T7747-19952. 连接形式: 外螺纹对焊接管式3. 结构特征: 锥面密封,活动阀瓣4. 阀门检验与试验: GB/T13927-19925. 公称压力: ≤10000Psi6. 适用工作温度: -29℃～+200℃7. 适用介质: 水,油,气等腐蚀性与非腐蚀性介质8. 公称通径:DN6,DN10,DN15,DN20,DN25
性能参数
| 型号 | 公称压力（MPa）Nominal pressure | 试验压力PS（MPa） | 工作压力（MPa）Working pressuer | 工作温度（℃）Working temperature | 适用介质Applicable mediun | ||
| Type | Test pressure | ||||||
| 壳体Shell | 密封（液）Seal | 密封（气）Seal | |||||
| J923W-16 | 1.6 | 2.4 | 1.76 | 0.6 | 1.6 | P≤200℃ | 水、气、油品等Petroleun gas Water,Oil etc. |
| J923W-40P | 4 | 6 | 4.4 | 0.6 | 4 | ||
| J923W-160 | 16 | 17.6 | 17.6 | 0.6 | 16 | C≤425℃ | |
| J923W-320P | 32 | 48 | 35.2 | 0.6 | 32 | ||
部件材质
零部件材料
| 序号 | 零件名称 | 材质 | ||||||||
| NO. | Part name | Material | ||||||||
| 1 | 焊接接管 Weld tube | 20# A105 SS304 SS304L SS316 SS316L | ||||||||
| 2 | 平垫圈Plain washer | PTFE RTFE铜(copper) | ||||||||
| 3 | 连接螺母 Connector Nut | 20# A105 SS304 SS304L SS316 SS316L | ||||||||
| 4 | 阀体 Body | 20# A105 SS304 SS304L SS316 SS316L | ||||||||
| 5 | 填料垫 Packing Seat | PTFE 柔性石墨(Expanded Graphite) | ||||||||
| 金属盘根(Matel and Graphite) | ||||||||||
| 6 | 填料 Packing | PTFE 柔性石墨(Expanded Graphite) | ||||||||
| 7 | 填料压盖 Packing Gland | 20# A105 SS304 SS304L SS316 SS316L | ||||||||
| 8 | 锁紧螺母 Lock Nut | 20# A105 SS304 SS304L SS316 SS316L | ||||||||
| 9 | 阀杆 Stem | 20# A105 SS304 SS304L SS316 SS316L | ||||||||
| 10 | 手柄 Handle | 20# A105 SS304 SS304L SS316 SS316L | ||||||||
| 11 | 内六角螺钉 Hexagon Screw | 20# A105 SS304 SS304L SS316 SS316L | ||||||||
安装使用注意事项
1、安装前应先检查阀门是否适合安装管路压力及温度要求使用。2、安装时首先把两端焊接管子取下。3、对照阀门实际长度焊接管子进行安装。4、安装完成后开关检测阀门是否正常开闭。5、开机运行后检测阀门是否正常密封。6、无异常可以正常生产使用。
订货注意事项
①产品名称与型号②公称直径③电源电压④工作压差⑤使用介质⑥连接方式⑦介质温度⑧工称压力⑨是否带附件以便我们的为您正确选型。若已经由设计单位选定的型号，请按型号直接向我司销售部订购。当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图。
