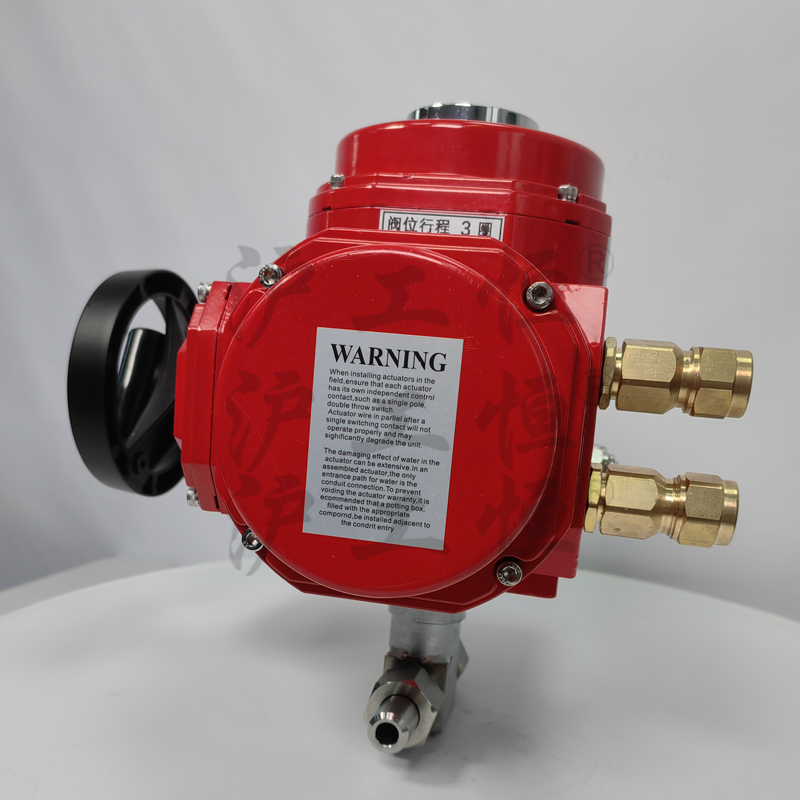

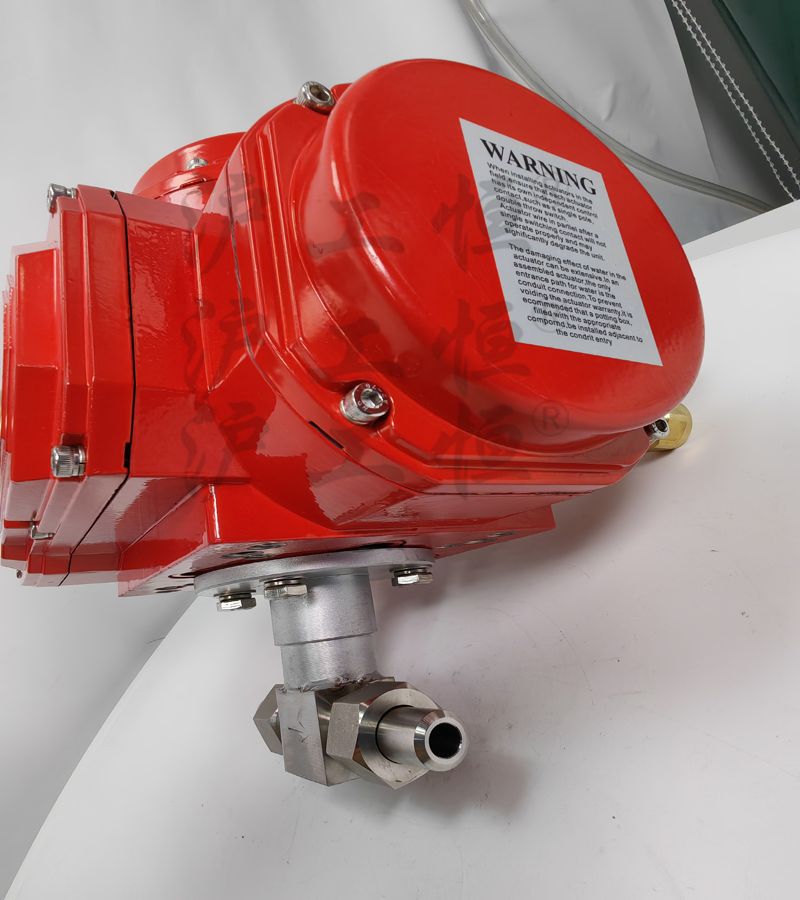

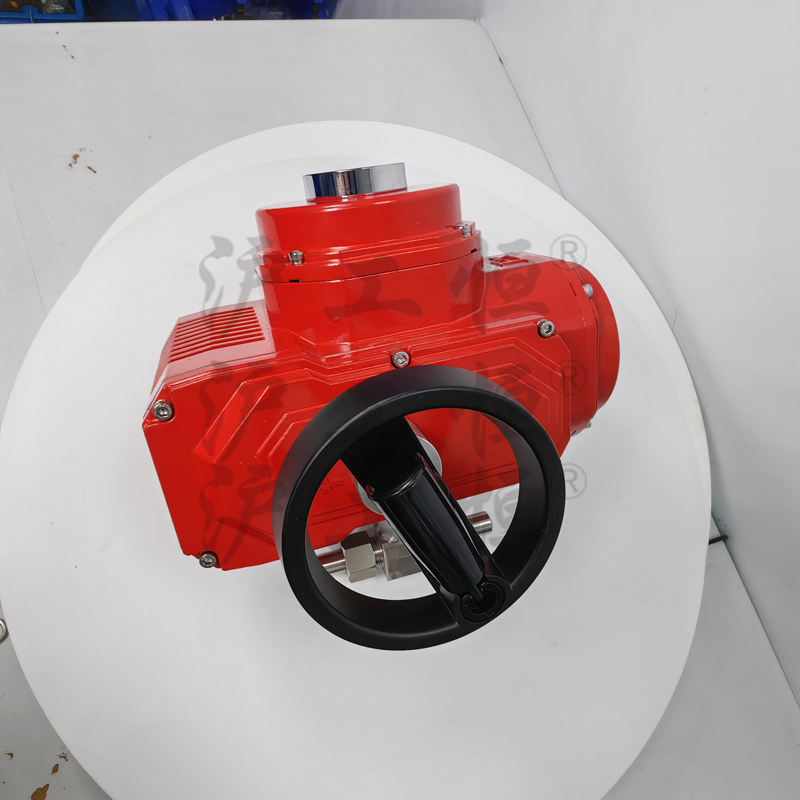

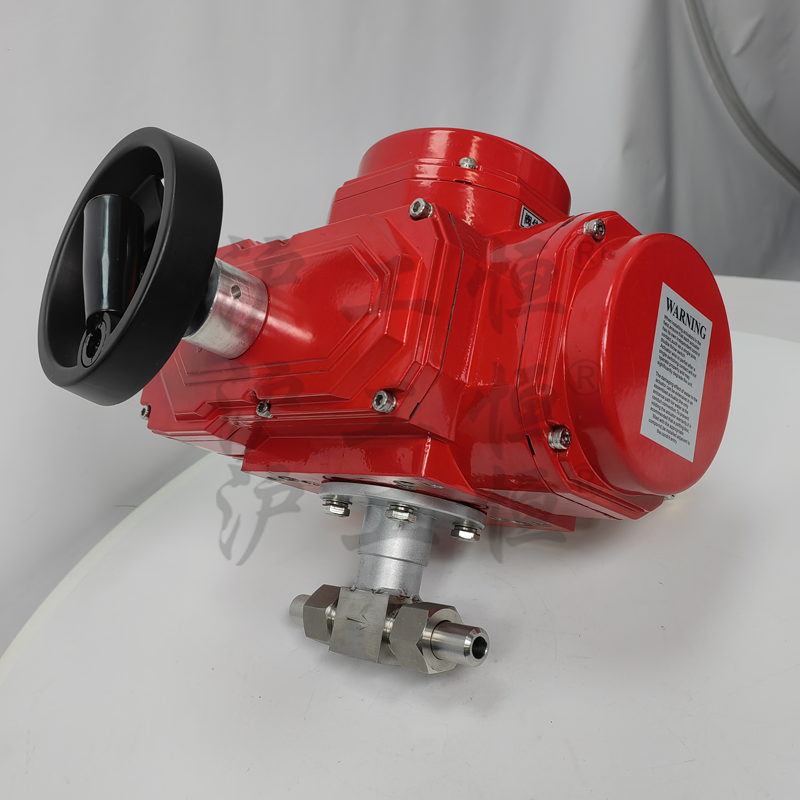

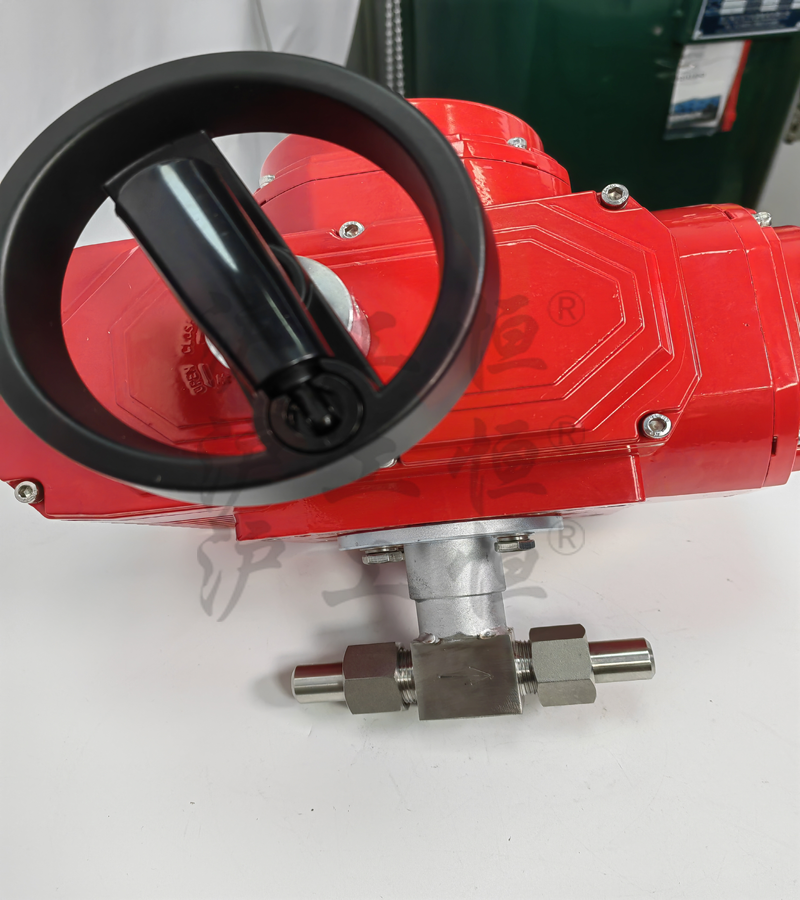

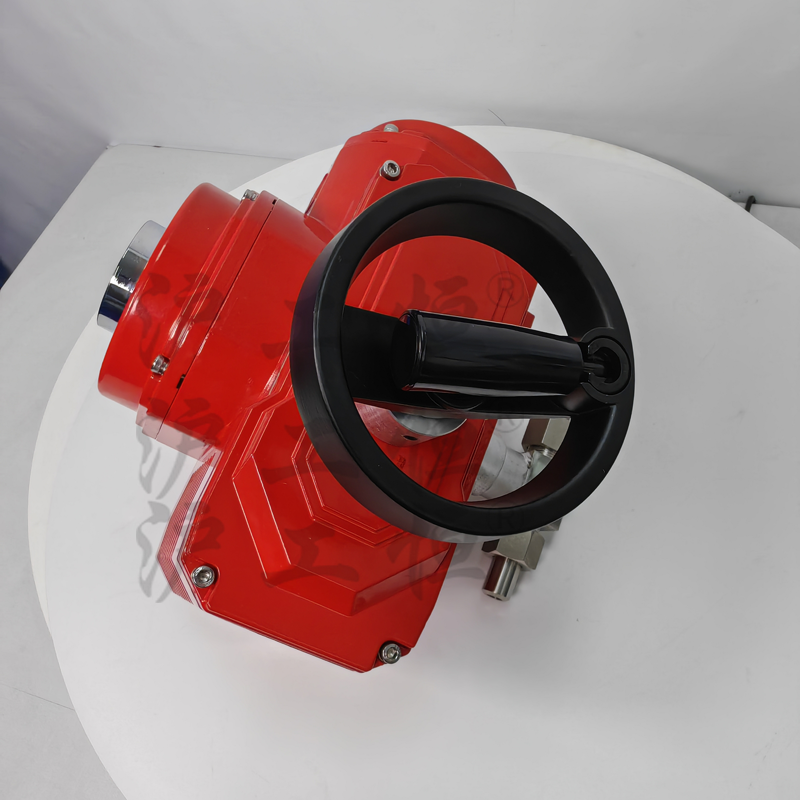

GHJ961F-300P电动防爆调节针阀 微小流量调节阀
类别：电动调节阀日期：2022-12-13
品牌
连接形式
工作温度
公称通径
规格
流动方向
密封形式
驱动方式
适用介质
通道位置
形态
压力环境
可售卖地
用途
材质
型号
电动小流量调节阀是针对某些特殊工况量身定制的电动调节阀，微小流量电动调节阀是采用锻造阀体锻制而成，易做成高压电动调节阀。阀芯尺寸可从加工差等0.15-15mm，可适应各种不同流量要求的工况。配沃德的智能型高精度执行器，电动执行机构内有伺服放大器，无需另配伺服放大器，有输入控制信号（4～20mADC或1～5VDC）及单相电源即可控制运转，实现对流量等参数的调节。微小流量电动调节阀具有体积小，重量轻、连线简单、流量大、调节精度高等特点，广泛应用于电力、石油、化工、冶金、环保、轻工、教学和科研设备等行业的工业过程自动控制系统中。
二、技术参数
二、技术参数
| 公称通径(DN) | 3/8"、1/2"、3/4"、1"（G、Npt） | ||||||||||||
| 阀座直径(dn) | 1.5 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | 15 |
| 额定流量系数KV | 0.025 | 0.05 | 0.08 | 0.12 | 0.20 | 0.32 | 0.50 | 0.80 | 1.00 | 1.40 | 1.55 | 1.85 | 2.23 |
| 允许压差(MPa) | ≤公称压力 | ||||||||||||
| 公称压力(MPa) | 1.6、2.5、4.0、6.4、10.0、16.0、25.0、32.0或者ANSI Class150～Class2500 | ||||||||||||
| 额定行程(mm) | 8 | 10 | 12 | ||||||||||
| 阀盖形式 | 标准型(-17～ 230℃)、高温型( 250～ 450℃)、低温型(-40～-196℃) | ||||||||||||
| 压盖形式 | 螺栓压紧式 | ||||||||||||
| 密封填料 | V型聚四氟乙烯填料、V型柔性石墨填料 | ||||||||||||
| 阀芯形式 | 单座柱塞式阀芯 | ||||||||||||
| 流量特性 | 线性特性 | ||||||||||||
| 配置执行器类别 | PSL系列、2SB系列、381系列等电动执行器(客户指定品牌亦可) | ||||||||||||
| 执行器参数 | 电源电压：220V/AC、24V/DC等；输入信号：4-20mA或1-5V·DC、输出信号：4-20mA·DC | ||||||||||||
| 防护等级：相当IP65、隔爆标志：ExdⅡBT4(ExdⅡBT6特殊定制)、手操功能：手柄、手轮 | |||||||||||||
| 环境温度：-25～ 70℃、环境湿度：≤95% | |||||||||||||
