新一代液控蝶阀结构、特点原理说明书

类别：行业新闻 日期：2023-03-14

一、用途和性能规范


1、用途

本阀是液控止回蝶阀，利用液压油源进行作。是新一代液控蝶阀。它兼有截止和止回的功能可一阀代两阀，并能按预先调好的程序，分快关和缓闭两阶段的动作实现关阀，对于突然停电或事故停泵过程中产生的生涯造成的水锤危害及介质倒流引起水泵机组倒转等有显著的和抑制作用，是保证水泵机组和管网系统可靠运行的有效设备。

2、性能规范

公称通径 DN(mm) 公称压力 PN(Mpa) 试验压力 工作温度 ≤℃ 适用介质
密封(Mpa) 强度(Mpa)
600~3000 1.0 1.1 1.5 80 水、油品及其它非腐蚀性流体



二、型号说明与执行标准


1、型号说明


2、执行标准

结构长度执行 GB12221
法兰执行 GB9113


三、结构、特点、参数和工作原理


1、结构

本阀主要由阀门本体与液动装置、液压站、电控箱三部分组成，其外形连接尺寸见附图。

2、特点

（1）、本阀采用蓄能器取代了重锤式液控蝶阀中的重锤，将重锤势能变为流体压力需能，设计合理、体积小、重量轻、结构简单、功能齐全、动作灵活可靠、外观美观、节能节材、维修方便等优点。
（2）、本阀具有较完善的液压系统和可靠的电气控制系统、既可就地作，也可远距离纵，使用方便。
本阀液压站和电气控制箱与阀体分离究竟安装；阀体可水平布局，也可垂直安装。可视现场条件选择。

3、阀门开关特性参数

阀门采用金属硬密封结构，通过油缸驱动曲柄、阀轴带动蝶板转动 90º，实现阀门启闭。通过调节油缸上的各调节塞可以调整阀门的关闭参数，调节方法按下表 1 进行调试，出厂时阀门开启及快、慢关时间已调定，如果定货时合同协议有要求的按用户要求执行。订货用户没有要求的，快关时间调为 5 秒，慢关时间调为 15 秒，快慢关切换角度调为快关 90°～25° 慢关 25°～0°。开阀时间调定为 30～60 秒之内之间即可。关闭快、慢关时间和角度调整见图（1），开闭时间调节液压站上节流阀 20。
表（1）
  ≤1200 ≥1400
20-60 30-120
关闭时间（s） 快关 2-30 2.5-3.0
慢关 2-60 5-60
关闭角度 快关 65°±10°
慢关 25°±10°

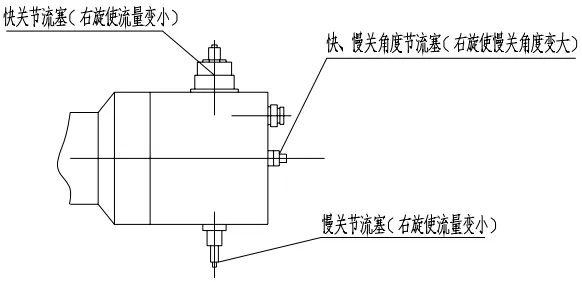

图（1）

4、液压工作原理

（1）常规工作1）启动油泵：给电后，启动电机带动油泵运转，液压油经过油泵 1→单向阀 26、滤网 2→单向阀 3→蓄能器开关 5→蓄能器 6。在这条线路上由电接点压力7 控制系统的压力高低，当蓄能器油压达到高压时油泵停止供油。当蓄能器压力低于调定的压力下限时电接点压力表7发信号接通油泵电机，令油泵工作。在未下达开关阀的令时，电磁阀 11、电磁阀 19 不带电，阀门处在停止锁定状态，蓄能器 6 的液压动力油经蓄能器开关 5→插装阀 9→截止阀 17→油缸有杆腔，由于电磁阀 19 处在不带电的状态，液压油进入插装阀12大腔，插装阀12关闭。因此油缸的无杆腔液压油经 21、22→18→12 排不出去，活塞不动，阀门保持原位锁定。2）阀门开启：按动开启按扭，电磁阀 11 带电（电磁阀 19 不带电）液压控制油经电磁阀 11→插装阀 9 的大腔，将插装阀 9 关闭。同时电磁阀 11 的控制油顶液控单向阀 10 及 13，由此液压由蓄能器 6 经开关 5→单向节流阀 10、节流阀 20→截止阀 18→单向节流阀 22→油缸无杆腔→推动活塞和连杆，使蝶阀开启，有杆腔的油经截止阀 17 →液控单向阀 13 回油箱。3）阀门关闭：按动关闭按扭，电磁阀 19 带电，电磁阀 11 不带电，插装阀 9 的控制液压油经电磁阀 11 回油箱，插装阀 9 处于开启状态。同时，电磁阀 19 带电，插装阀 12 的控制液压油经电磁阀 19 回油箱，插装阀 12 也处于开启状态，动力油经蓄能器 6→蓄能器开关 5→插装阀 9 的侧面进入插装并将插装阀活塞顶开，动力油从插装阀底部流经截止阀 17 进入油缸有杆腔，无杆腔的动力油经单向节流阀 22 及行程节流阀 21→截止阀 18→插装阀 12 侧面进入使插装阀 12 的活塞顶起，动力油经插装阀底部排回油箱。在关闭过程中调整行程节流阀 21 的位置则可改变阀门的快慢转换角度 25°±10°，快关时间由快关节流塞调整。慢关时间则由节流塞 22 进行调节。4）任意位置停止：蝶阀在开启或关闭过程中，按动停按扭，两电磁阀都不带电，液压油虽经过插装阀 9 进入有杆腔，但由于插装阀 12 处于关闭状态，油缸无杆腔的油排不出去，故蝶板即锁定在任意位置（此功能不能做调节流量使用）。
（2）电动油泵直接提供压力油开、关蝶阀：（切断蓄能器内的压力油，关闭手动截止阀 5）按下开阀或关阀按扭，启动电机，油泵的压力油分别进入油缸的后端或前部即可实现匀速开、关蝶阀。
（3）蓄能器补充压力油：一般情况下，蓄能器内的油压为额定值（设定的上限值和下限之间），当液压系统在长时间的工作状态下，由于有极微量的内泄露使油压降定值（下限值）（仍高于工作油压值）时，电接点压力表 7 发出信号，启动油泵电机，进行补充压力油，当压力上升到设定的上限值时，电接点压力表7发出信号，油泵电机停止工作。
（4）有关液压系统的说明请见《液压系统使用说明书》。
（5）当电动泵出现故障不能工作时，可以手动手摇泵 24 给蓄能器补压，补压 14Mpa 后按正常程序纵。手摇泵也可用于在没有电源情况下纵阀门启闭。
