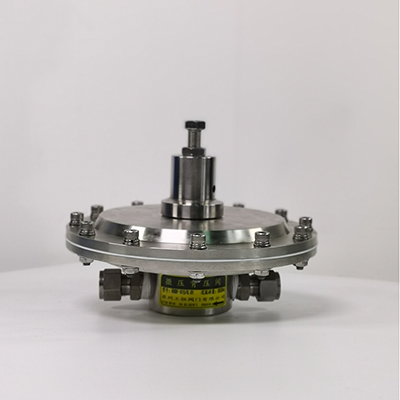

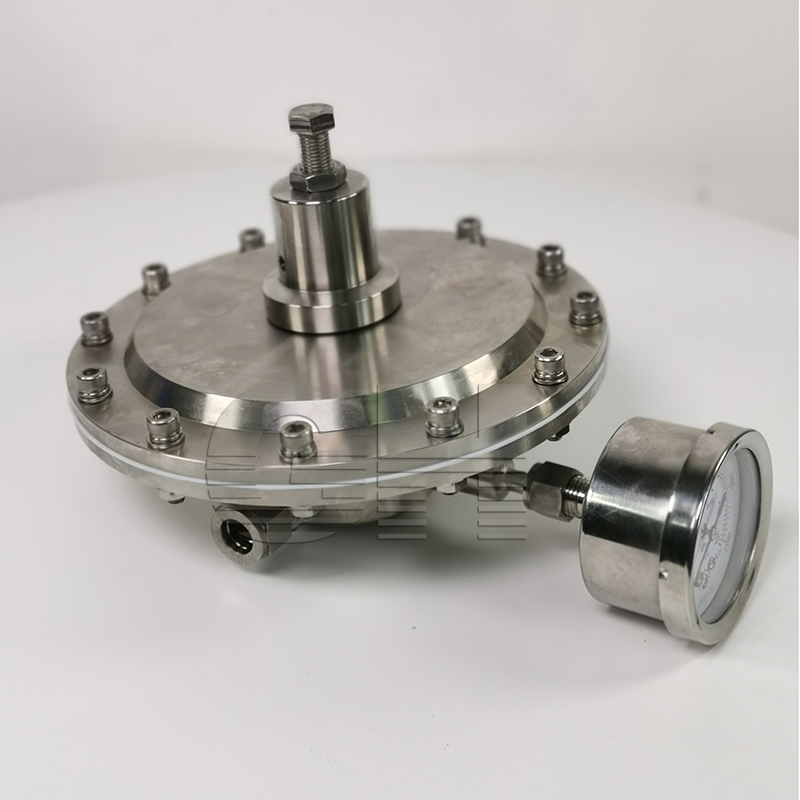

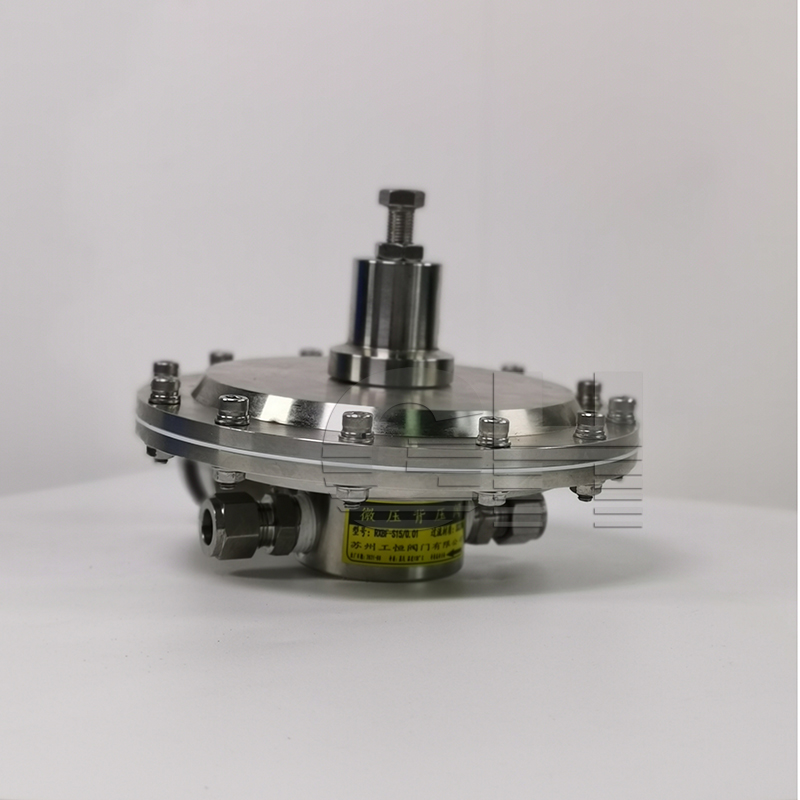

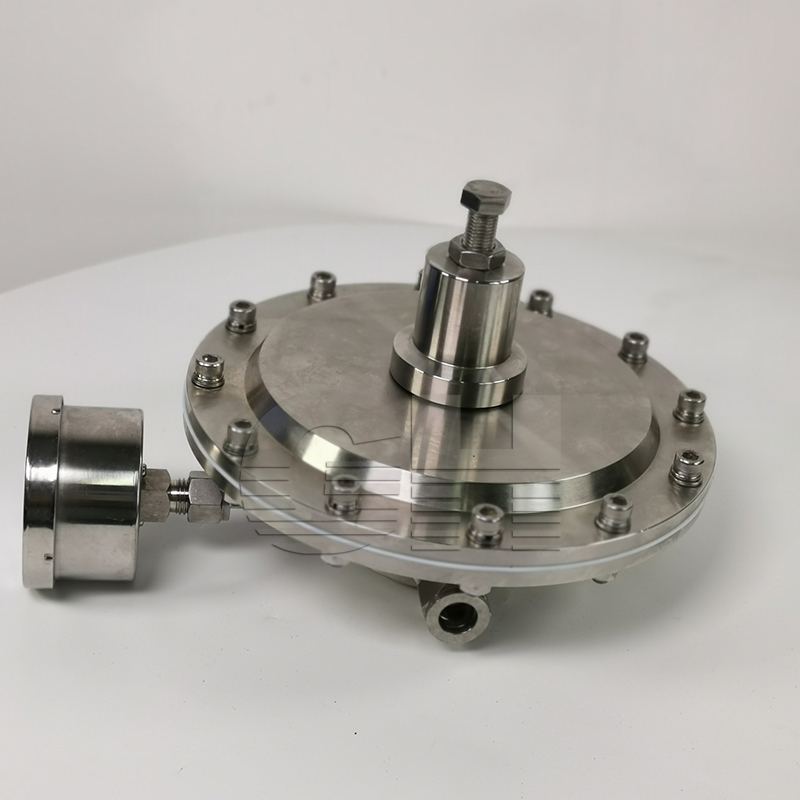

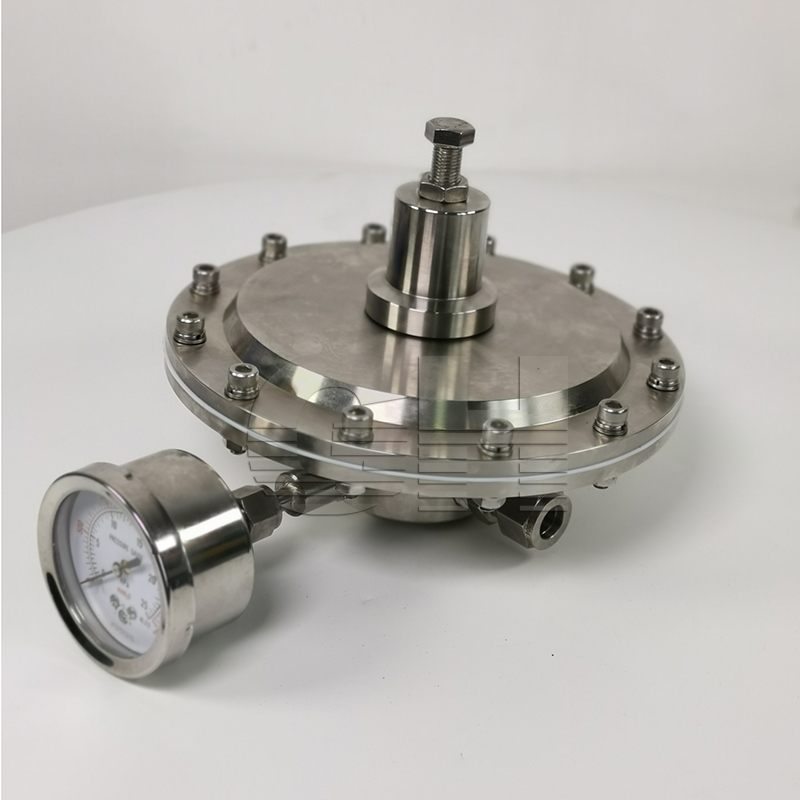

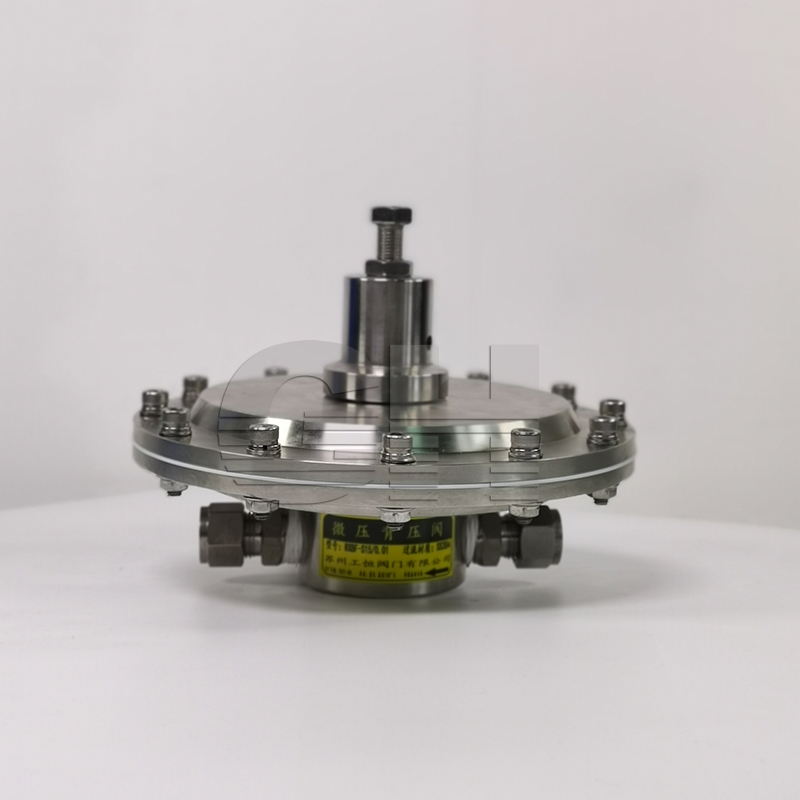

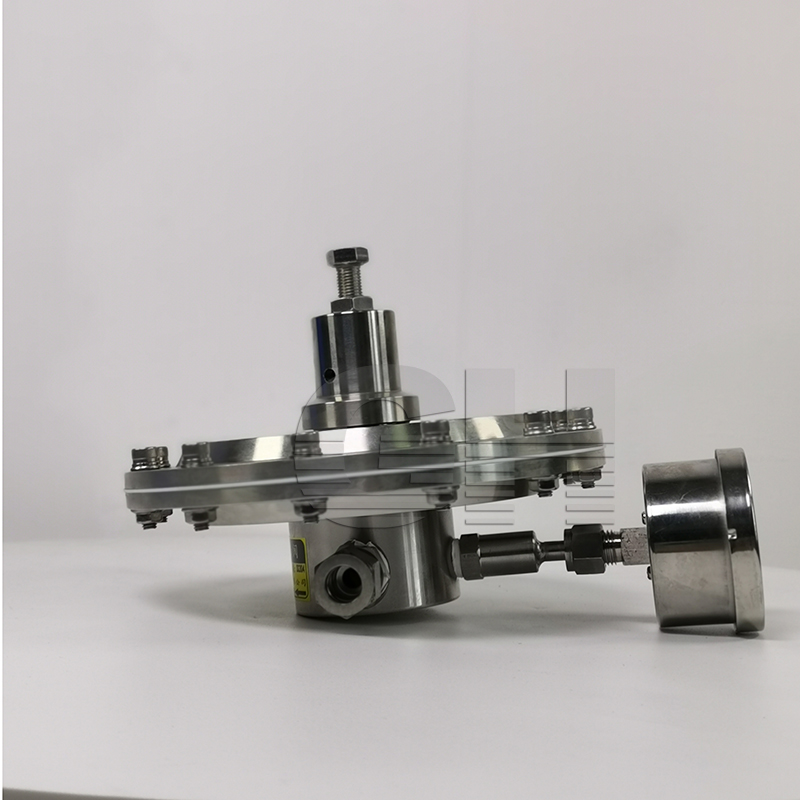

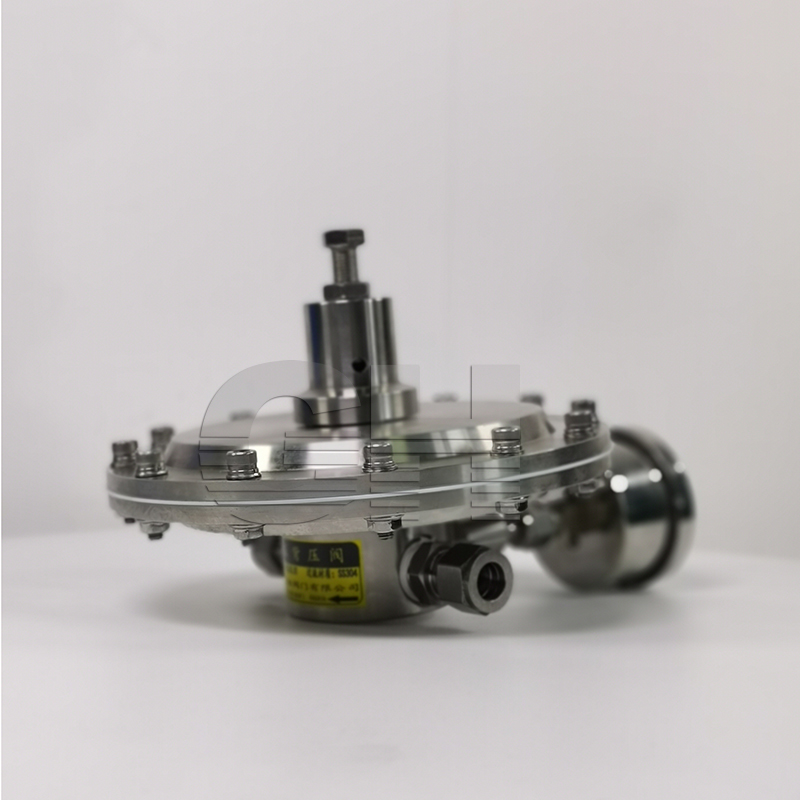

不锈钢微压背压阀 RXBF微压背压阀 不锈钢背压阀
类别：产品中心日期：2021-12-02
| 加工定制 : | 是 | 品牌 : | 沪工恒 |
| 型号 : | RXBF | 连接形式 : | 快装 |
| 材质 : | 不锈钢 | 阀瓣开启高度 : | 微启式安全阀 |
| 结构形式 : | 微压式 | 公称通径 : | 6-65 |
| 适用介质 : | 各种高腐蚀化学介质 | 标准 : | 国标 |
| 流动方向 : | 单向 | 零部件及配件 : | 阀体 |
| 压力环境 : | 常压 | 类型(通道位置) : | 直通式 |
| 阀体构造 : | 封闭式 |
产品详情
Product details
Product details
不锈钢微压背压阀RXBF不锈钢超微压背压阀HLRW78超微压背压阀RXBF-S20/0.003不锈钢内螺纹微压背压阀/带压力表微压背压阀可以稳定管路压力，为系统提供一个稳定的背压，提高物料投加精度；也可以用作储罐氮封阀或储罐微压泄压阀。
工作原理：
背压阀的额定压力可调节，一般通过调节弹簧上端的顶杆，从而调节弹簧的长度来实现。流体从背压阀进口进入，被膜片阻挡，于是流体对膜片产生向上的压力。当压力足够大时，弹簧被压缩，流体顶起膜片形成通道，从背压阀出口流出；若流体压力不够，就会形成憋压，使进口压力上升直到达到额定压力，顶起膜片形成通路。
技术参数：
材质
阀体、阀芯、弹簧座：SS304或316L不锈钢
弹簧：65Mn(可定制不锈钢)
阀座O环：氟橡胶
膜片：PTFE、NBR、氟橡胶（可根据要求定做）
1、压力感应形式：膜片式
2、压力表接口：1/4”NPT内螺纹
3、接口尺寸：1/8”~1”内螺纹、法兰、卡套、快装等，可根据要求定做
4、工作温度：-20~140℃
5、承受压力：max. 6bar
6、压力调节范围：0-30KPa；0-50KPa；0-100KPa
大流量微压背压阀产品特点：
1、全不锈钢阀体，PTFE膜片，可选EPDM或kalrez材质O环和阀座，产品可用于食品、制药、化工等行业。
2、平衡阀座，外部压力反馈，超大膜片感应，控制压力极其精确稳定。可调压至零。
3、内部无死角设计，方便清洗，可在线CIP清洗。维修方便，无需拆下背压阀即可在线维修更换零部件。
背压阀使用说明：
背压阀的名词来源于Back Pressure Valve。它代表的意思是说由于阀的功能而形成一定的压力，压力一般可以调节。可用于控制空气、水、蒸汽、各种腐蚀性介质、泥浆、油品、液态金属和放射性介质等各种类型流体的流动。启闭件是一个圆盘形的阀板，在阀体内绕其自身的轴线旋转，从而达到启闭或调节的目的。在管道上主要起切断和节流作用。常用的系统有，流体计量投加系统、液压控制系统、化学反应条件、物态临界状态控制等。基本可以分为调节和过流两部分。
背压阀功能：
背压阀通过内置弹簧的弹力来实现动作：当系统压力比设定压力小时，膜片在弹簧弹力的作用下堵塞管路；当系统压力比设定压力大时，膜片压缩弹簧，管路接通，液体通过背压阀。背压阀结构同单向阀相似，但开启压力大于单向阀，在0.2到1.6兆帕间。在管路或是设备容器压力不稳的状态下，背压阀能保持管路所需压力，使泵能正常输出流量。另在泵的出端由于重力或其它作用常会出现虹吸现象，此时背压阀能消减由于虹吸产生的流量及压力的波动。而对于计量泵等容积泵在低系统压力下工作时，都会出现过量输送。为防止类似问题，必须使计量泵的出口至少有0.7Bar的背压，一般通过在计量泵出口安装背压阀来达到目的
主要功能：
1、出口管道上的单向阀用于防止液体回流，背压阀用于保持泵出口有一恒定压力。
2、在要求不是很严格的系统中可作为安全阀使用。
3、和脉动阻尼器配合使用减小水锤对系统的危害，减小流速波动的峰值，保护管路、弯头、接头不受压力波动的冲击。
4、为计量泵创造良好的工作环境并改善泵的工作性能。
5、保证水泵出水流量的稳定性，如某些泵的流量随压力变化较大，可在泵的出口处设置背压阀，使泵的输出流量稳定，这时一般选择背压阀的压力为泵的实际使用压力或略小于泵的使用压力。
6、在管路或是设备容器压力不稳的状态下，能保持管线所需压力，使泵能正常输出流量。
7、在泵的出水口由于重力或其它作用常会出现自流或虹吸现象，背压阀能消减由于虹吸产生的流量及压力的波动，这时候一般选用大于液体自身压力即可。
工作原理：
流体从背压阀进口进入，被膜片阻挡，于是流体对膜片产生向上的压力。当压力足够大时，弹簧被压缩，流体顶起膜片形成通道，从背压阀出口流出；若流体压力不够，就会形成憋压，使进口压力上升直到达到额定压力，顶起膜片形成通路。背压阀工作原理背压阀的额定压力可调节，一般通过调节弹簧上端的顶杆，从而调节弹簧的长度来实现。
