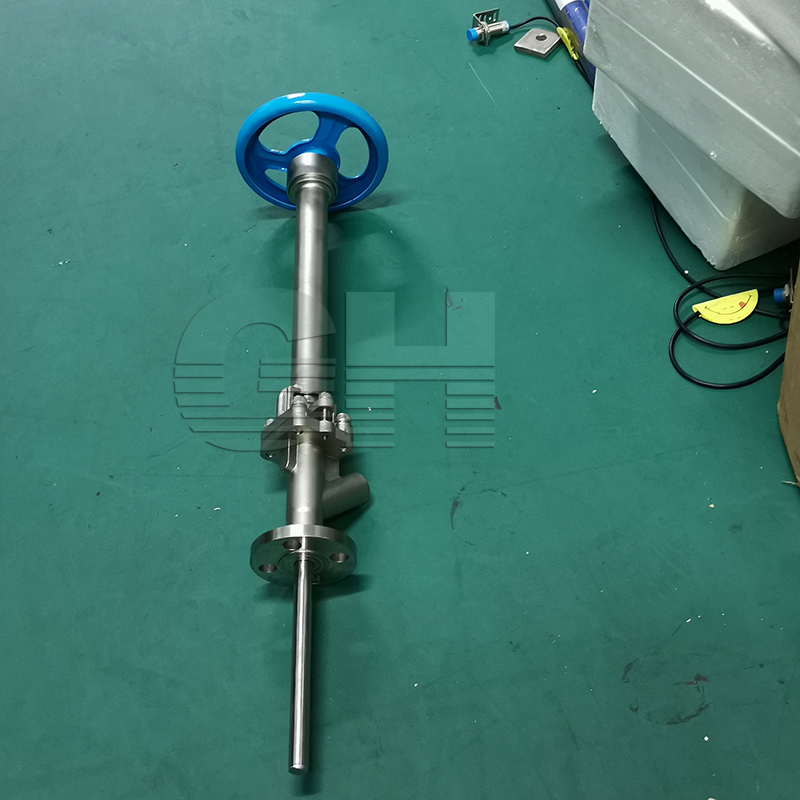

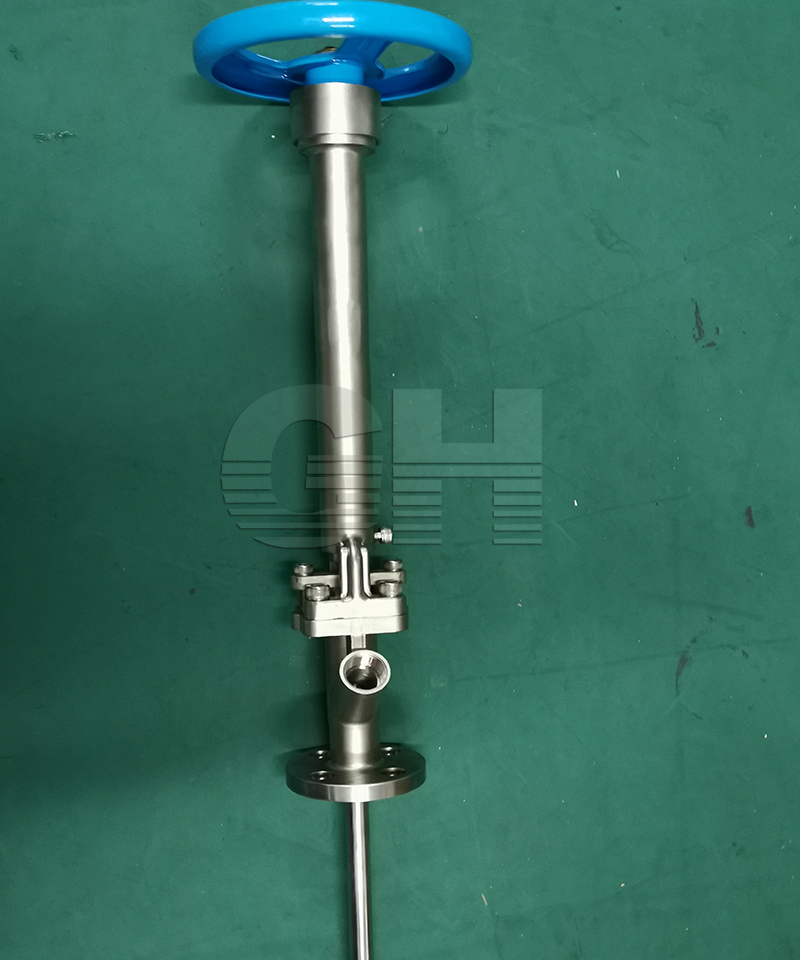

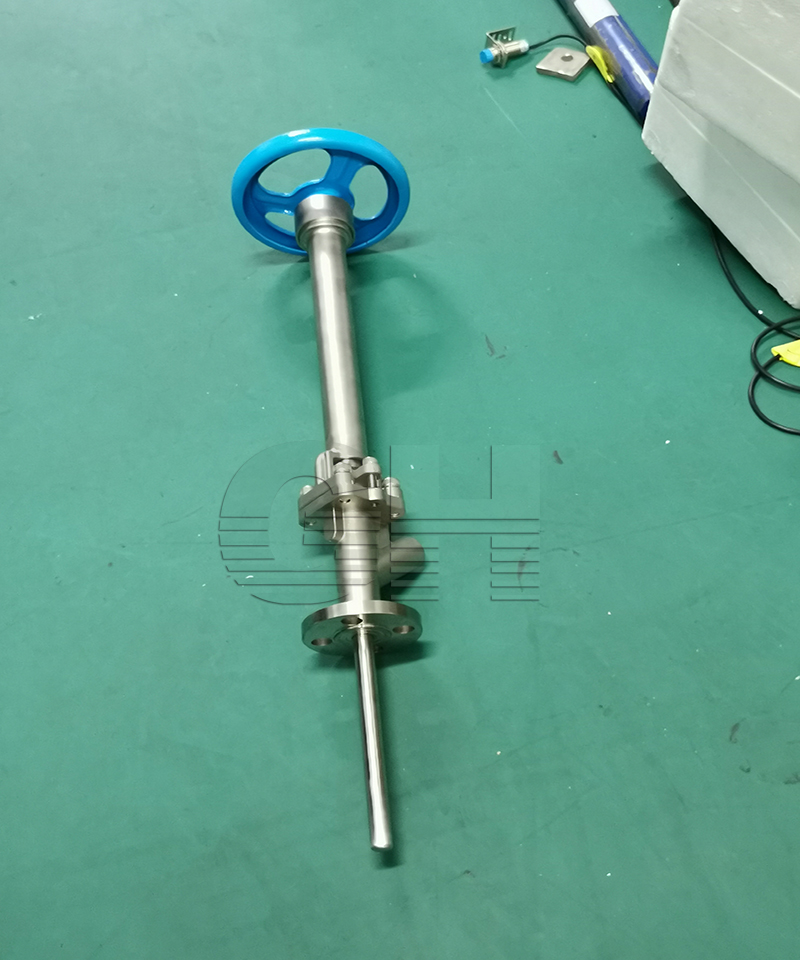

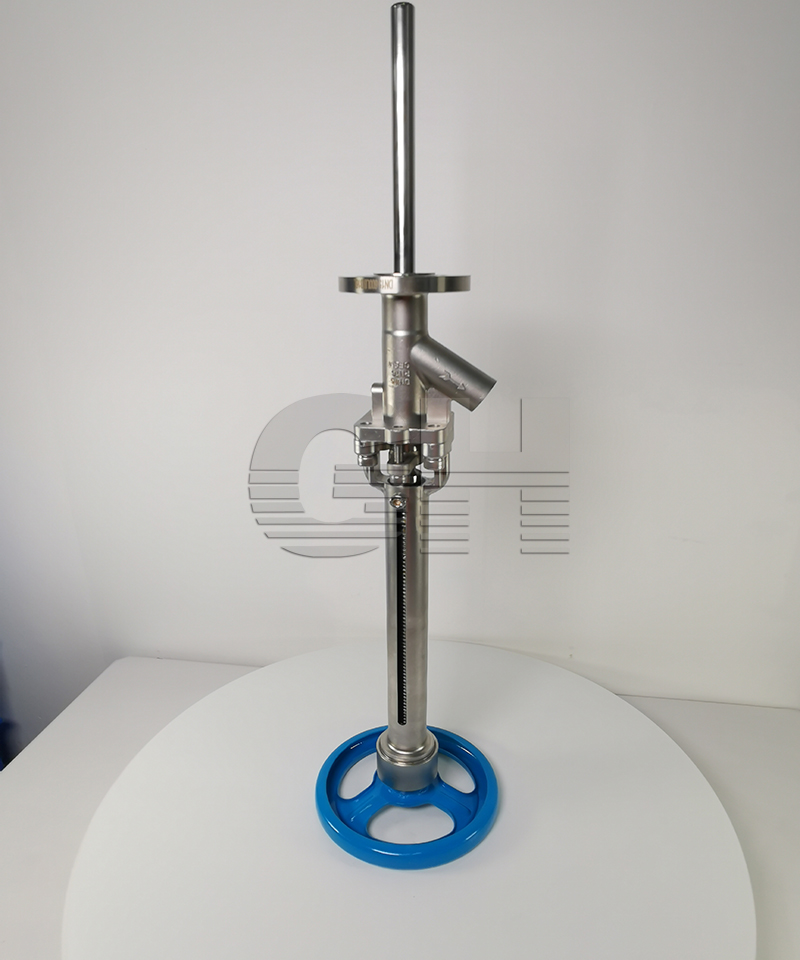

HG5-89柱塞式放料阀 柱塞式取样阀 不锈钢手动法兰
类别：产品中心日期：2022-05-06
| 加工定制 : | 是 | 品牌 : | 沪工恒 |
| 型号 : | HG5-89 | 材质 : | 不锈钢 |
| 连接形式 : | 法兰 | 适用介质 : | 物料 |
| 压力环境 : | 常压 | 标准 : | 国标 |
| 外形 : | 中型 | 流动方向 : | 单向 |
| 驱动方式 : | 手动 | 零部件及配件 : | 阀杆 |
| 形态 : | 柱塞式 | 工作温度 : | 常温 |
| 类型(通道位置) : | 直通式 |
产品详情
Product details
一、简介：Product details
HG5-89柱塞式放料阀用于框式锚式搅拌器的反应釜放料，阀门采用法兰或对接焊与设备连接并位于其底部，消除了工艺介质通常在容器出口的残留现象。密封面采用耐冲刷、耐腐蚀材料，并进行特殊处理，使表面硬度达到HRC48～52，具有高耐磨、耐腐蚀的功能，保证了阀门的密封可靠性。该放料阀广泛使用在化工、石油、冶金、制药、染料、食品加工等行业。
二、产品特点：
1、阀体内腔装有耐冲刷、耐腐蚀的密封圈。
3、密封面采用线密封，保证密封的可靠性，并可防止结疤。
2、阀瓣密封根据需要时封面均堆焊接有硬质合金，具有高耐磨、耐腐蚀的功能。
3、各种操作方式，例如，手动，气动（弹簧复位式，双作用式、带手轮和不带手轮），电动、液动，齿轮等。
三、工作原理：
HG5-89柱塞式放料阀工作原理为下降工作方式的柱塞，用于对反应器，各种容器以及管线施放放料和无死区关断操作。对于需要阀门全排量工作的系统，柱塞阀比之放料阀更适用。由于柱塞在阀腔内移动的过程也是清洁阀腔的过程，因此，柱塞阀可应用于浆体工艺介质。设计多样化，可与各种容器的出口对接。管线取样和放料。低温应用配备、石墨径向密封，高温应用采取金属密封。
四、零部件材料：
| 零件名称 | ZG1Cr18Ni9Ti系列 | ZG00Cr18Ni10系列 | ZG1Cr18Ni12MO 2 Ti系列 | ZG00Cr17Ni14MO 2 系列 | WCB系列 |
| 阀体/阀盖 | ZG1Cr18Ni9Ti | ZG00Cr18Ni10 | ZG1Cr18Ni12MO 2 Ti | ZG00Cr17Ni14MO 2 | WCB |
| 阀杆 | ZG1Cr18Ni9Ti | ZG00Cr18Ni10 | ZG1Cr18Ni12MO 2 Ti | ZG00Cr17Ni14MO 2 | WCB |
| 阀瓣 | ZG1Cr18Ni9Ti | ZG00Cr18Ni10 | ZG1Cr18Ni12MO 2 Ti | ZG00Cr17Ni14MO 2 | WCB |
| 垫片 | 304 PTFE | 304L PTFE | 316 PTFE | 316L PTFE | 石墨 304 |
| 螺柱 | 1Cr17Ni2 | 1Cr17Ni2 | 1Cr17Ni2 | 1Cr17Ni2 | 35CrMoA |
| 螺母 | 1Cr18Ni9Ti | 1Cr18Ni9Ti | 1Cr18Ni9Ti | 1Cr18Ni9Ti | 45 |
五、主要外形连接尺寸：
| DN | 上法兰 | 上法兰 | 下法兰 | 密封座 | ||
| D1 | D2 | D3 | D4 | D5 | D6 | |
| 25 | 115 | 85 | 135 | 100 | 70 | 40 |
| 32 | 135 | 100 | 145 | 110 | 75 | 55 |
| 40 | 145 | 110 | 160 | 125 | 100 | 65 |
| 50 | 165 | 125 | 180 | 145 | 85 | 70 |
| 65 | 180 | 145 | 195 | 160 | 135 | 90 |
| 80 | 195 | 160 | 215 | 180 | 155 | 130 |
| 100 | 215 | 180 | 245 | 210 | 195 | 135 |
| 125 | 245 | 210 | 280 | 245 | 180 | 145 |
| 150 | 280 | 240 | 335 | 295 | 210 | 185 |
| 200 | 335 | 295 | 405 | 355 | / | / |
