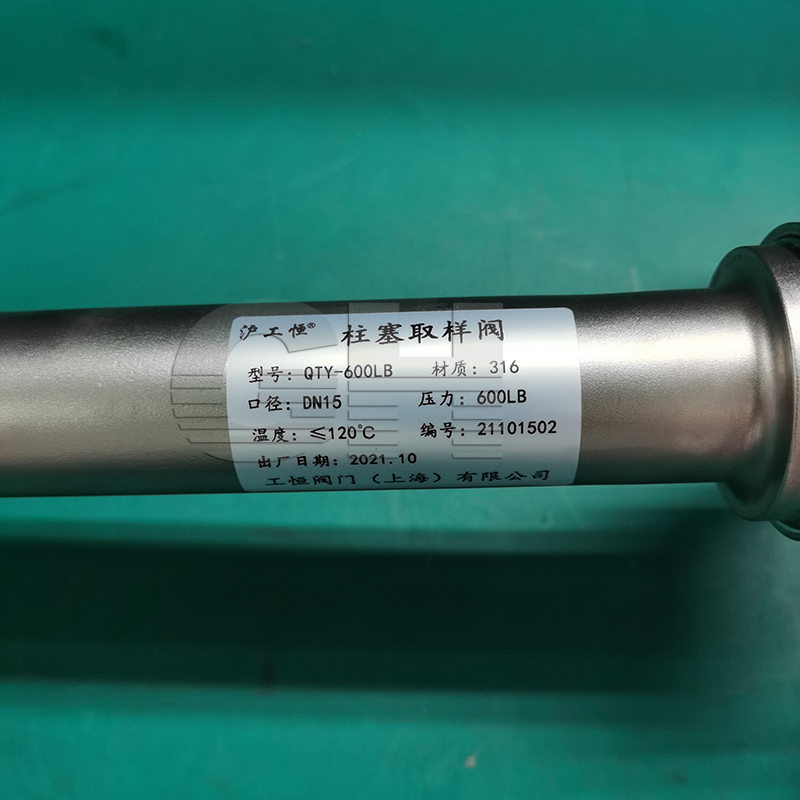

QTY-600LB不锈钢柱塞式取样阀 柱塞式取样阀
类别：产品中心日期：2022-05-06
| 品牌 : | 沪工恒 | 型号 : | QTY-600LB |
| 材质 : | 不锈钢 | 连接形式 : | 法兰 |
| 公称通径 : | 15-25 | 适用介质 : | 水、石油、液体等 |
| 压力环境 : | 常压 | 工作温度 : | 常温 |
| 标准 : | 国标 | 流动方向 : | 单向 |
| 驱动方式 : | 手动 | 零部件及配件 : | 阀体 |
| 用途 : | 调节 | 类型(通道位置) : | 直通式 |
| 密封材料 | 不锈钢 |
产品详情
Product details
Product details

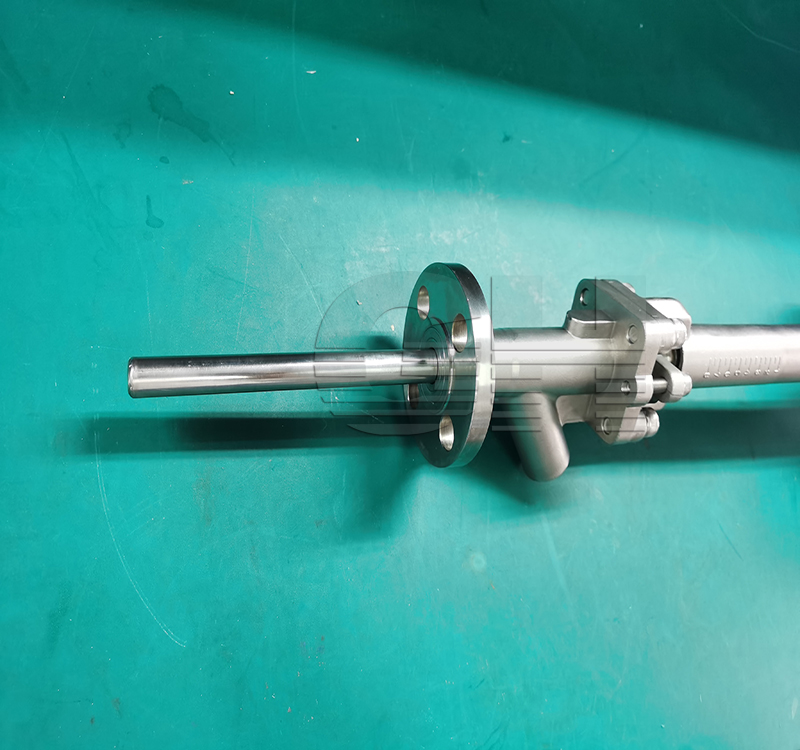

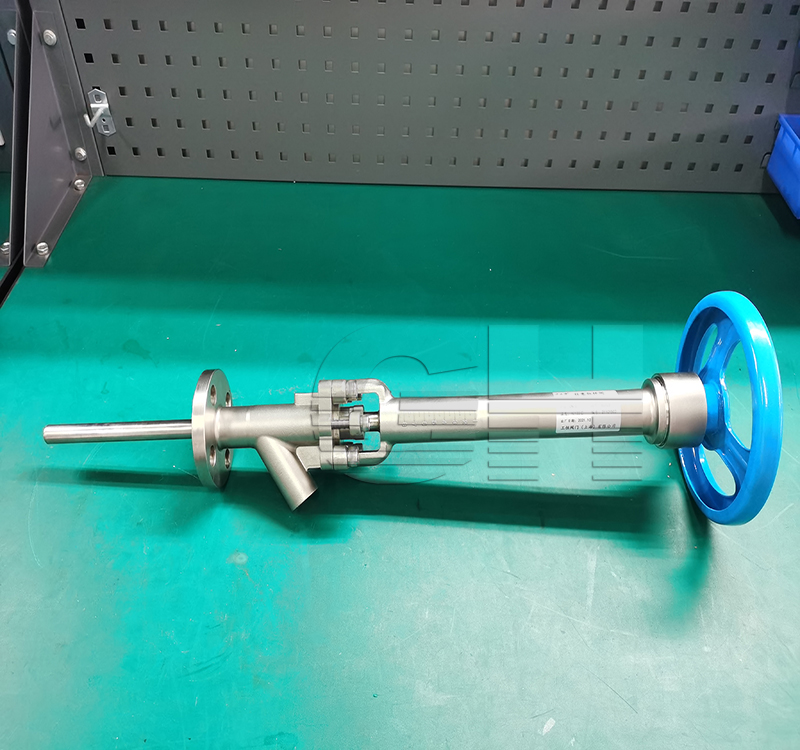

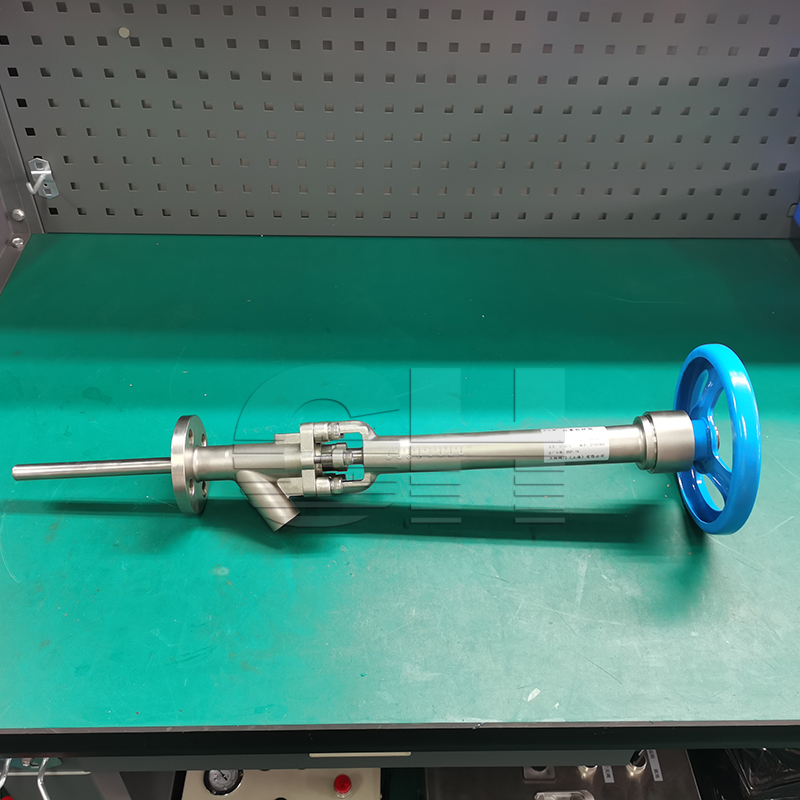

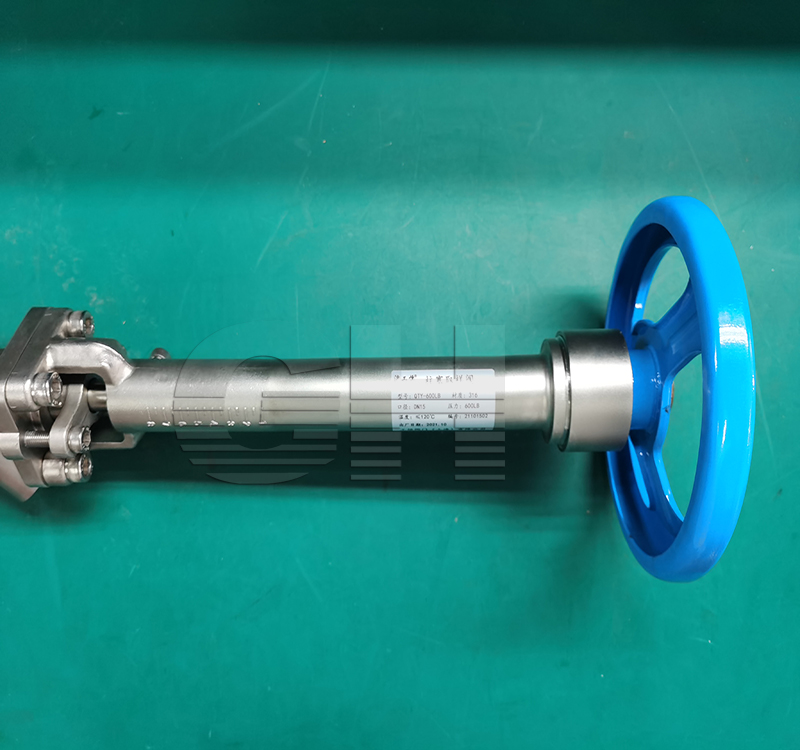

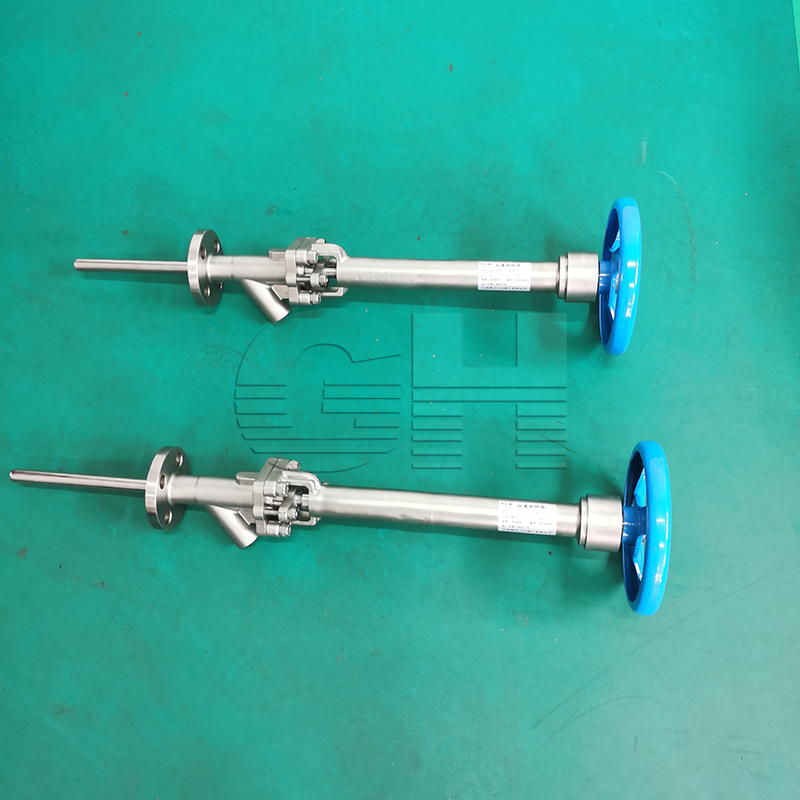

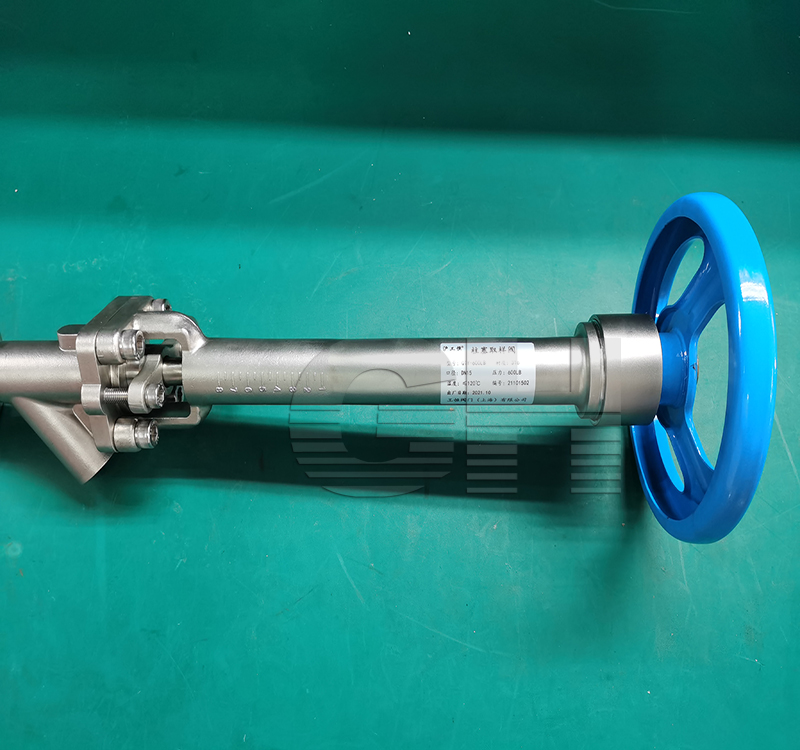

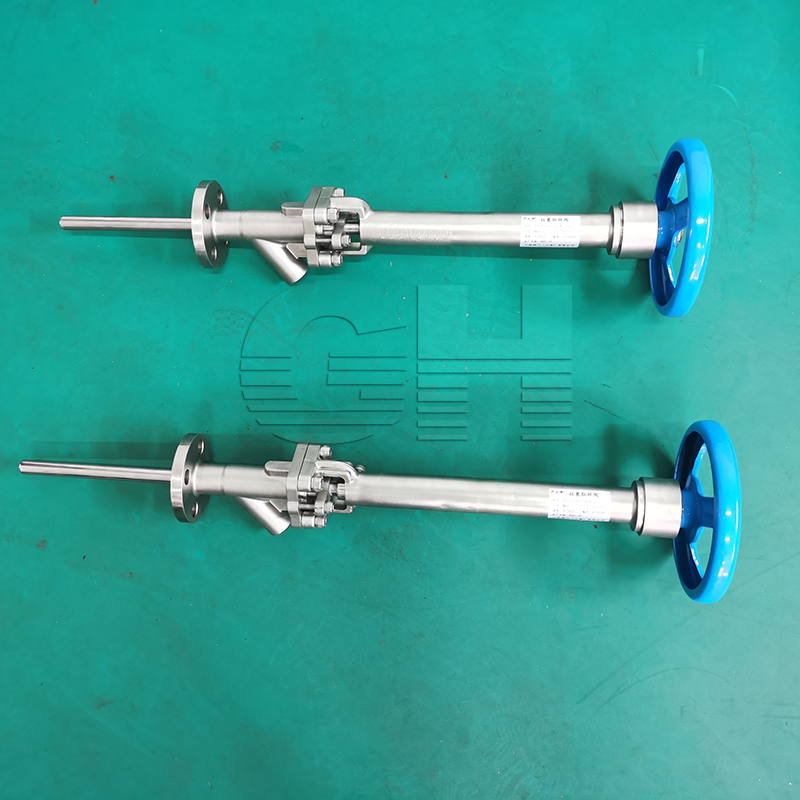

不锈钢柱塞式取样阀
一、产品简介：
不锈钢柱塞式取样阀主要由阀体、阀盖、阀柱、阀筒、上密封圈、下密封圈、封圈压盖、手柄等零件组成。该产品采用硅熔胶精密铸造。阀体采用304不锈钢一次浇铸成型，无连接缝隙与焊缝。柱塞式取样阀前，应先在管道或槽体安装部位安装一个内丝小短管，将柱塞式取样阀按阀头方向插入管道或槽体内，然后在外侧进行焊接。这种连接方法比较简单，取样阀前装一个小短管，更有利于其性能的发挥。丝口连接方式时，取样阀前的小短管要尽量地短些，只要不影响与取样阀的连接就可以了。因此，没有连接方面的问题。真正的双密封系统，可避免泄漏的发生。密封 高温度可达250。可以根据安装需要设计塞外露长度，和保温外壳，确保容器取样口管路无堵料，但对粘度大的物料也不易堵，是一种较理想的取样装置。活塞圆柱度精度高，保证活塞全行程运动顺畅，同时无阻塞，无泄漏。
二、技术参数：
名称：柱塞式取样阀
大工作压力 16PN
大工作温度 230℃-550℃（根据使用条件）
隔膜材料 PTFE石墨
阀体材料 304/316L
接口方式 螺纹、法兰
结构形式 双密封结构，无死角。
三、产品应用：
柱塞式取样阀适用于结晶反应釜取样阀门，是化工企业生产，特料检验是否到达要求而特别设计的。柱塞式取样阀密封温度可达230℃、550℃,可根据安装需要设计外塞露长度，确保容器取样口粘度大的物料不堵，是一种较理想的了取样装置。该材料可选择304、316L，性能及外观完全可以与国外产品媲美。适用易结晶工况的反应釜取样检验的专用阀门，是化工生产中常用到的一种检验阀门，是生产中放取一定物料检验是否达到要求而特别设制的。此阀安装部位不同，有着不同名称。比如安装在罐底可做为排泄阀；装在侧面，可做为进料阀；安装在管道上可做为喷射阀和取样阀 ；安装在管线上：可做为无死区切断阀。柱塞式取样阀属于柱塞阀中一种体形结构 小的阀之一。此阀操作方便，开启自由，运动灵活可靠，柱塞装配维修简单，密封结构合理，上下密封圈更换方便，适合排放沉积物或粘稠的流体。广泛应用在化工、制药、农药、染料、食品加工行业等。
