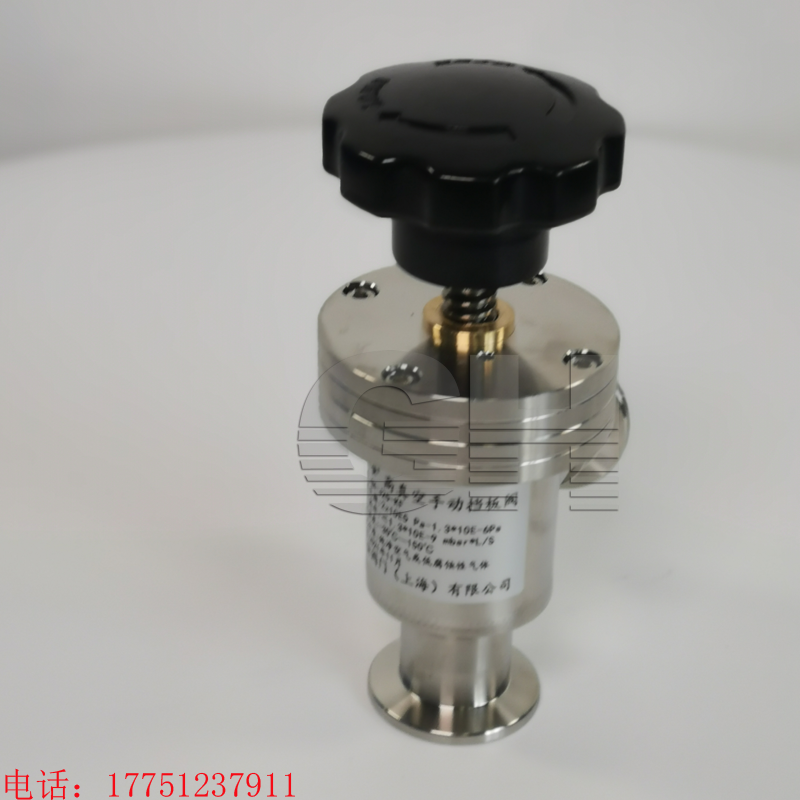

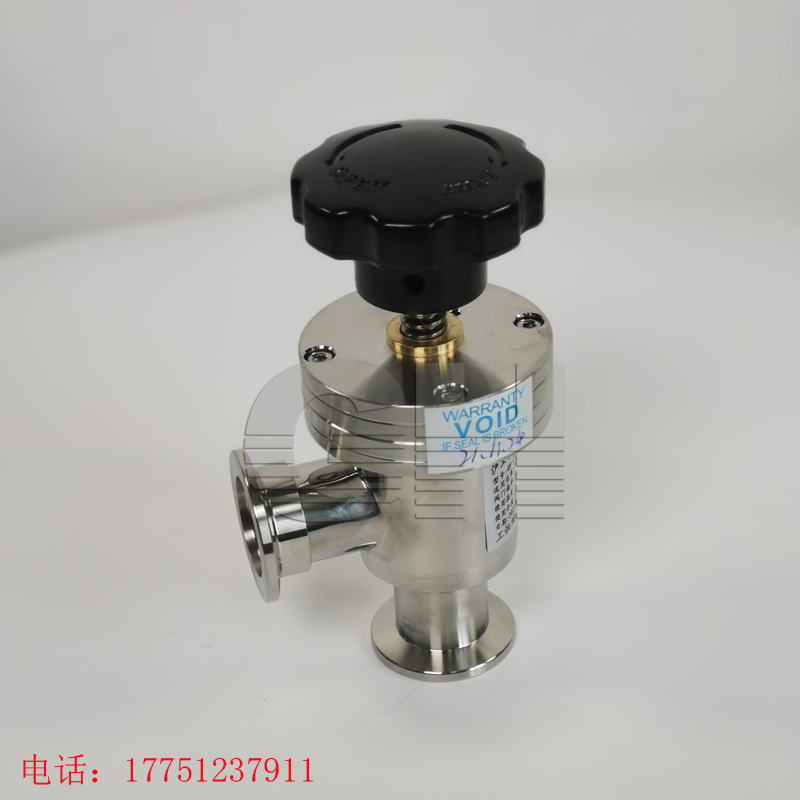

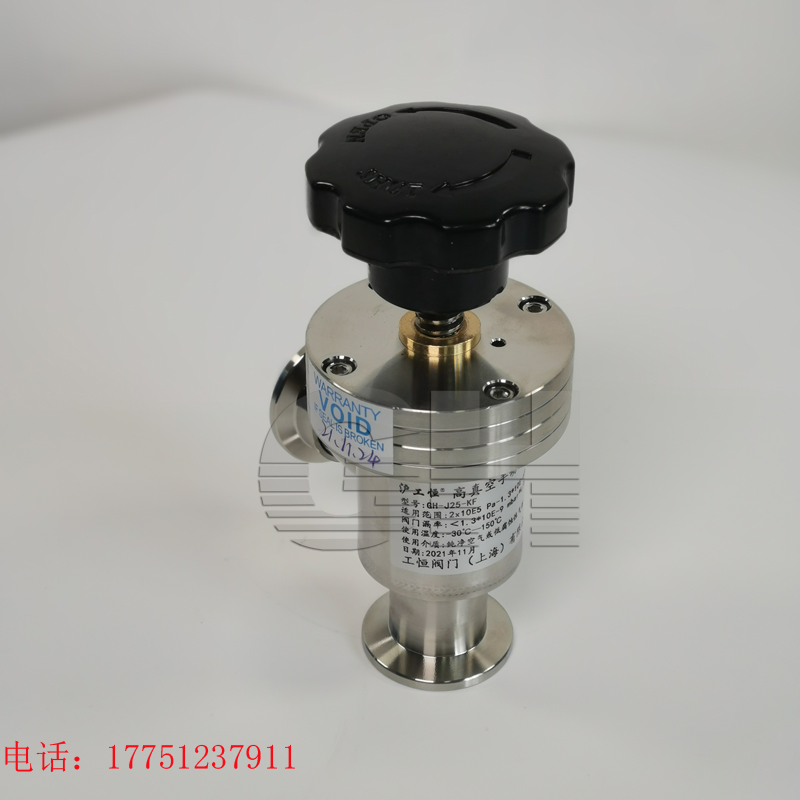

挡板阀 304高真空手动挡板阀 不锈钢高真空手动挡
类别：产品中心日期：2021-12-02
| 介质温度 : | 常温 | 工作压差 : | 0.6 |
| 材质 : | 不锈钢 | 品牌 : | 沪工恒 |
| 型号 : | GD | 产品别名 : | 高真空手动挡板阀 |
| 适用范围 : | 被应用于电子、 化工、 冶金、 航空、 | 连接形式 : | 快装 |
| 类型(通道位置) : | 直角式 | 流动方向 : | 换向 |
| 驱动方式 : | 手动 | 用途 : | 安全 |
| 适用介质 : | 蒸汽 | 压力环境 : | 常压 |
产品详情
Product details
Product details
手动挡板阀，304高真空手动挡板阀，不锈钢高真空手动挡板阀
1、手动挡板阀，304高真空手动挡板阀，不锈钢高真空手动挡板阀适用范围
打开时阀板上的压差:≤1.2×10Pa任意方向
阀体和阀座漏率:≤1.3×10Pa·L·s
建议维修前循环次数: 200，000次
阀体烘烤温度:≤150℃
2、手动挡板阀，304高真空手动挡板阀，不锈钢高真空手动挡板阀安装位置
手动驱动:任意-气动驱动:任意
电磁驱动:任意(波纹管密封);密封面朝向真空(氟胶圈密封)
3、手动挡板阀，304高真空手动挡板阀，不锈钢高真空手动挡板阀电源
气动驱动:交流220V 50Hz，6W或直流24V，3W(特殊规格可定做)
电磁驱动:交流220V或230V 50Hz，起动功率800W、保持功率8W
压缩空气(只适用于气动):0.4~0.7MPa
阀门开启和关闭时间-气动驱动:≤1s
电磁驱动:开启≤0.1s;关闭≤1s(氟胶圈密封)、关闭≤0.5s(波纹管密封)
4、手动挡板阀，304高真空手动挡板阀，不锈钢高真空手动挡板阀阀门位置指示
手动驱动:带有启闭位置指示
气动驱动:带有启闭位置指示开关(磁性开关)
电磁驱动:带有开启位置指示灯手动挡板阀，304高真空手动挡板阀，不锈钢高真空手动挡板阀
折叠编辑本段3手动挡板阀，304高真空手动挡板阀，不锈钢高真空手动挡板阀应用
真空阀门是真空系统中用以调节气流量、 切断或接通管路的元件。 高真空挡板阀以压缩空气为动力， 通过电磁换向阀改变气路方向， 执行气缸驱动挡板阀启闭运动， 适用于1.3×10Pa~1.0×10Pa真空系统中用以开启或隔断气流。 挡板阀具有结构简单， 开闭时间短， ， 坚固， 并且可以自动控制等优点， 被应用于电子、 化工、 冶金、 航空、 航天、 材料、 生物医药、 原子能、 宇宙探测等高科技领域。 高真空气动挡板阀的气缸直径及活塞杆直径设计十分重要， 挡板阀在开闭时， 若气缸及活塞杆直径设计不合理则会导致阀门产生无法打开、 启闭时间长等问题。

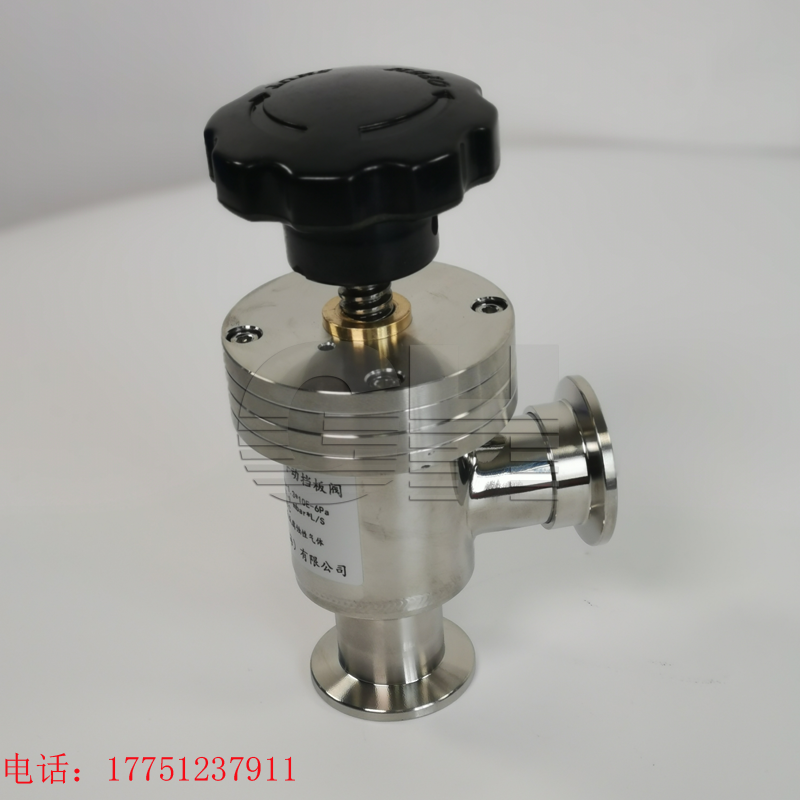

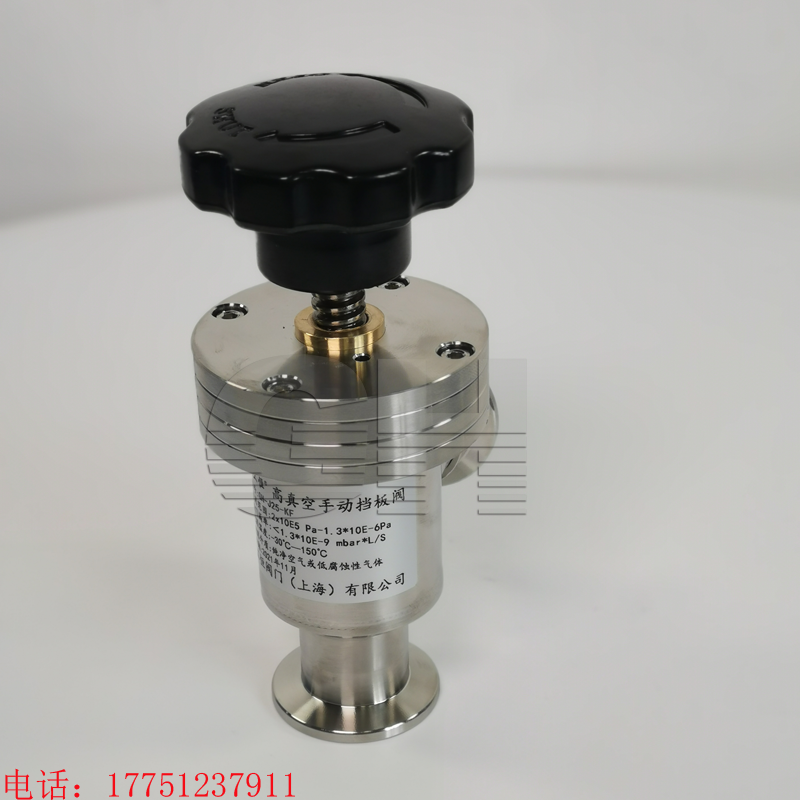

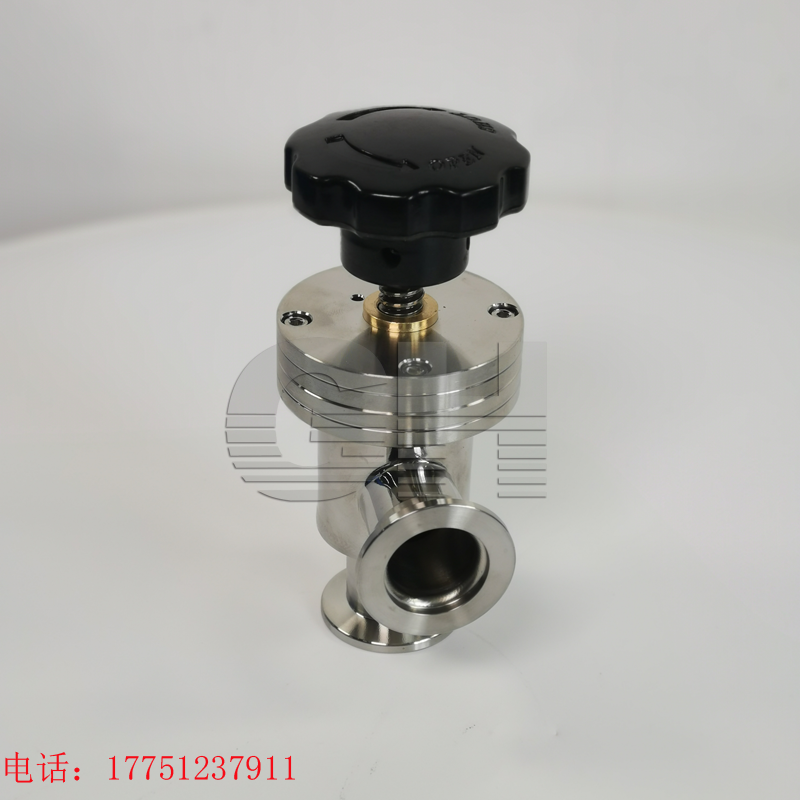

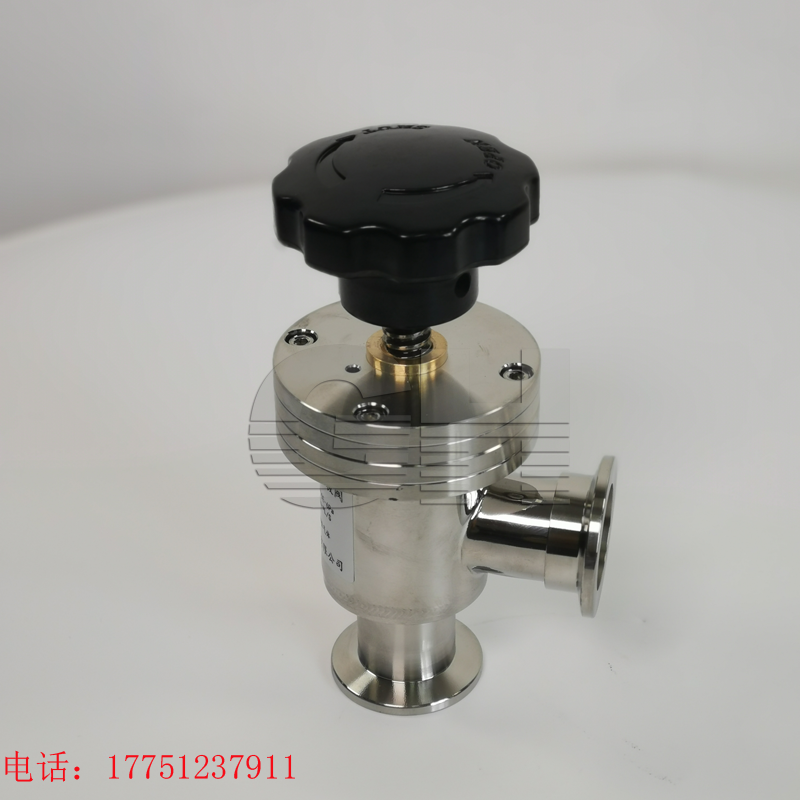

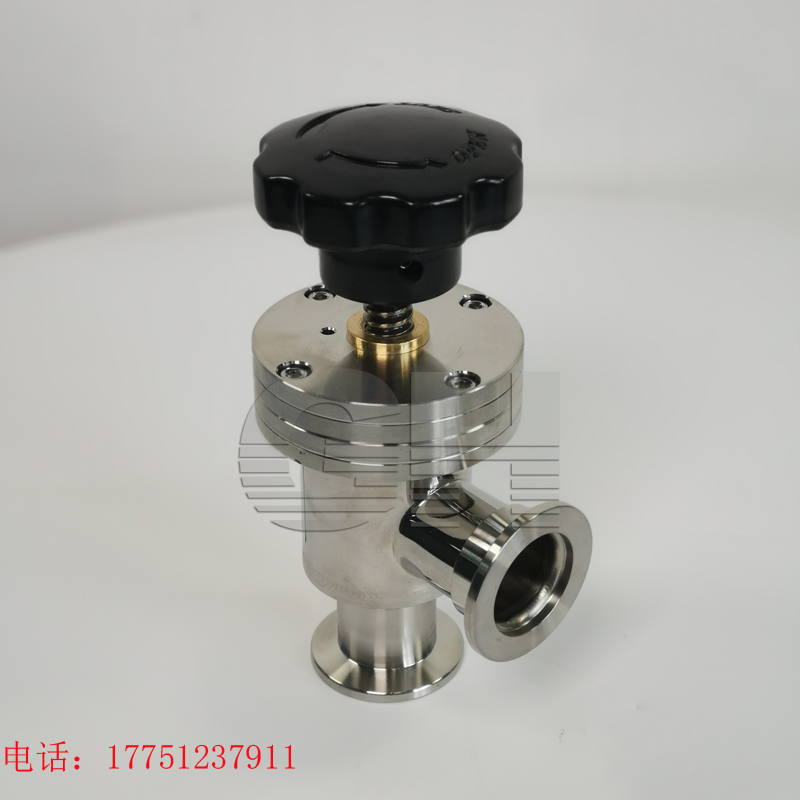

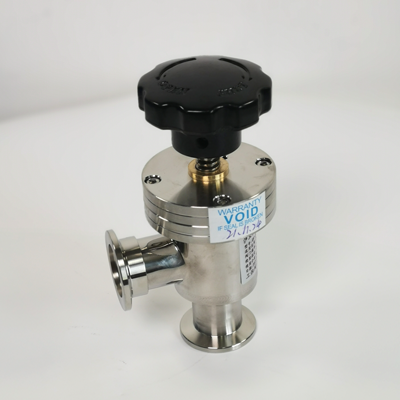

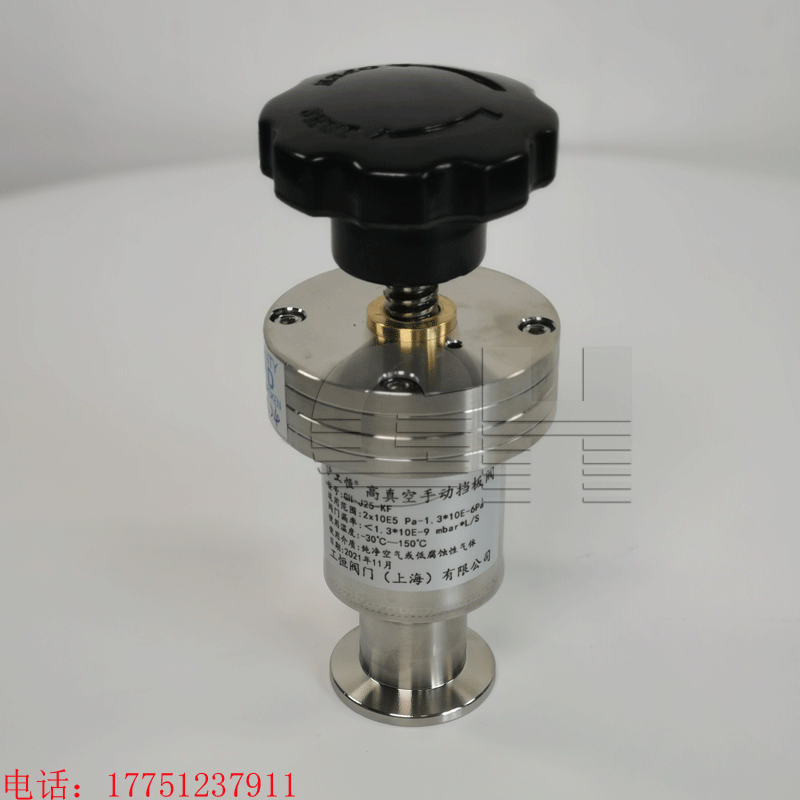

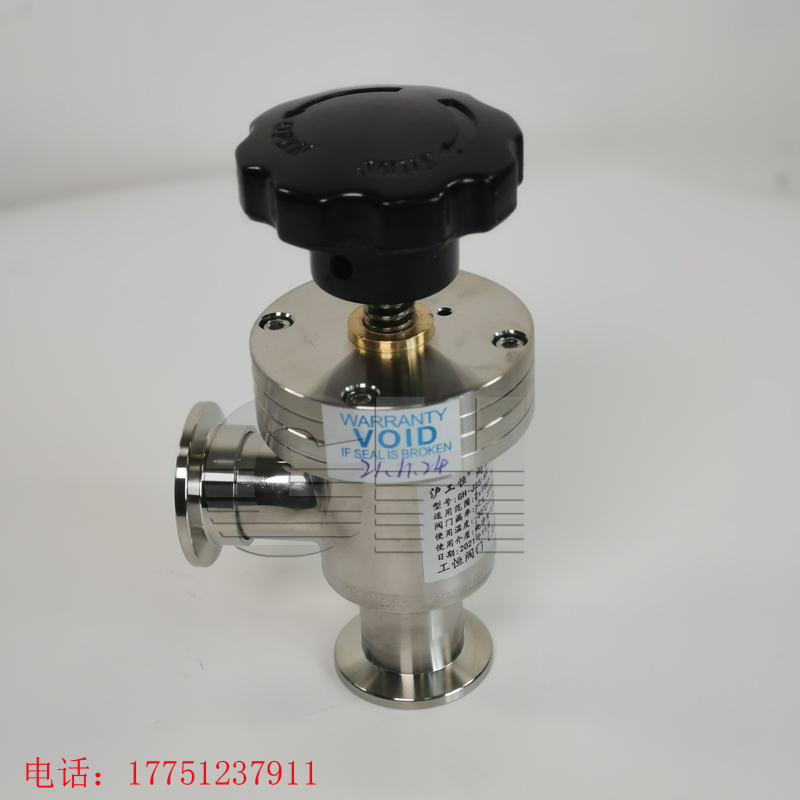

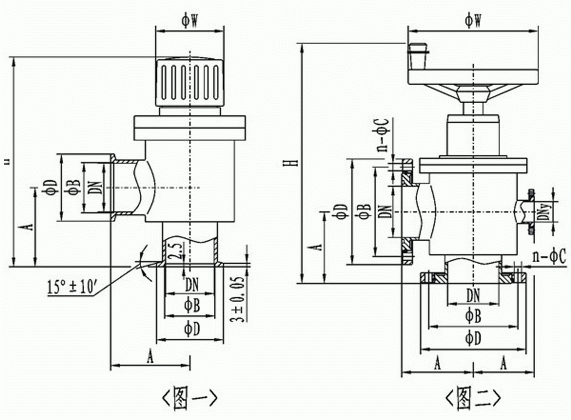

产品结构图：
