YK43X气体减压阀 先导活塞式减压阀 碳钢可调试法

类别：产品中心日期：2022-01-12

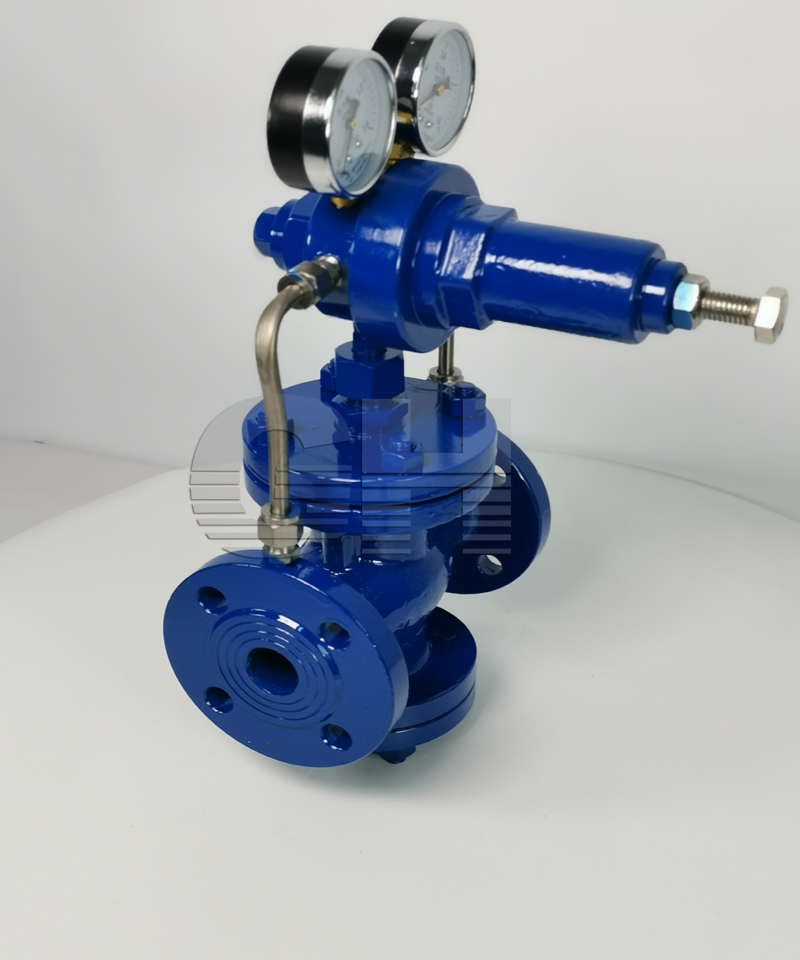

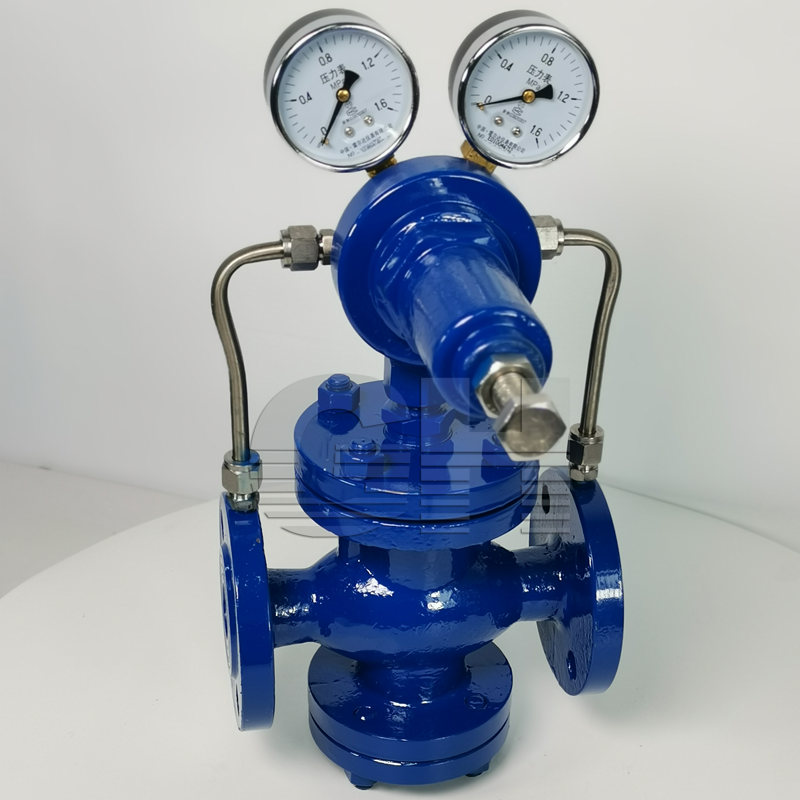

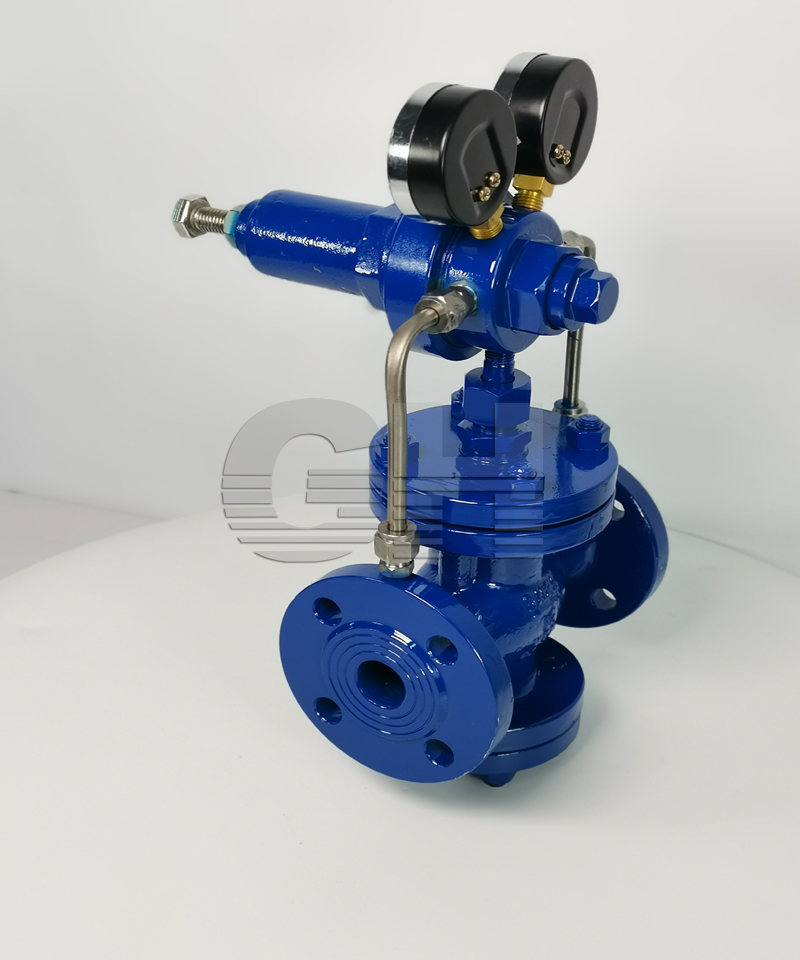

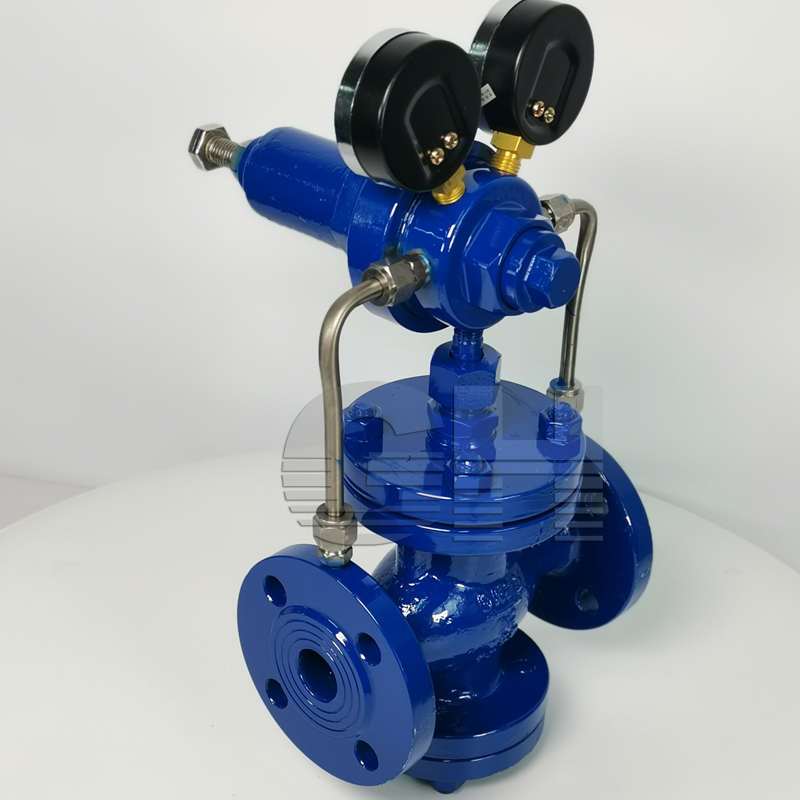

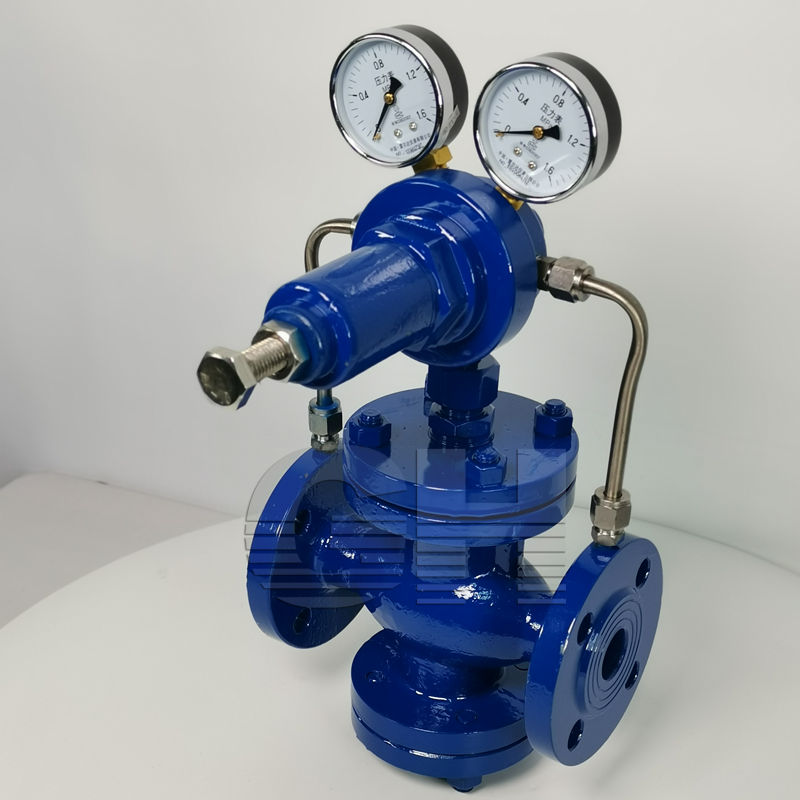

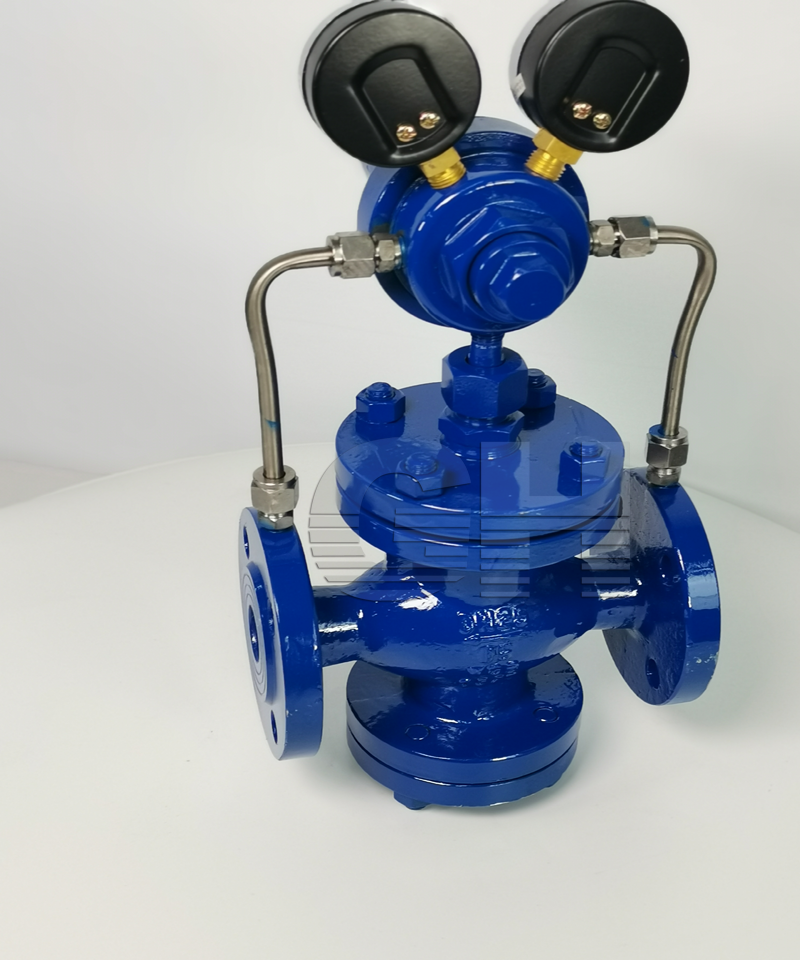

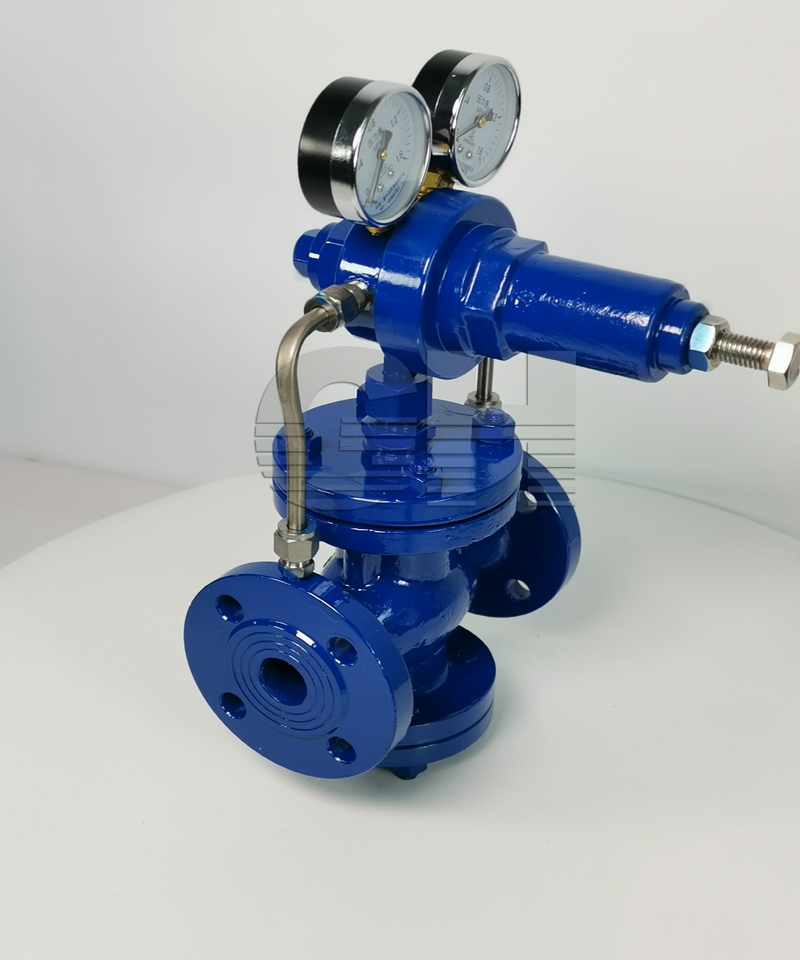

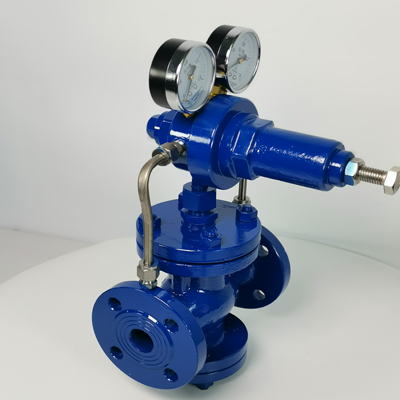

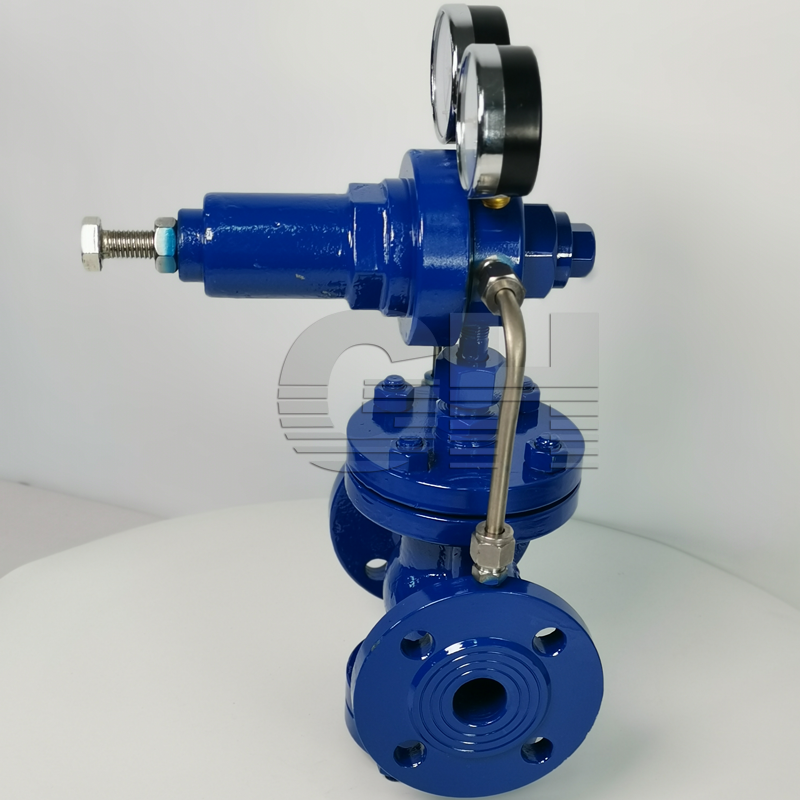

YK43X气体减压阀 先导活塞式减压阀 碳钢可调试法

品牌 : 沪工恒 材质 : 碳钢
型号 : YK43X 连接形式 : 法兰
适用介质 : 气体 公称通径 : 15-500
结构形式 : 活塞式 压力环境 : 常压
工作温度 : 常温 标准 : 国标
流动方向 : 单向 驱动方式 : 脉冲
零部件及配件 : 阀体 形态 : 旋转式
类型(通道位置) : 二通式
产品详情
Product details




一、气体减压阀产品概述：
YK43X/F由主阀和导阀两部分组成。而主阀主要由阀座、主阀盘、活塞、弹簧等零件组成。导阀主要由阀座、阀瓣、膜片、弹簧、调节弹簧等零件组成。
压缩空气减压阀通过调节调节弹簧压力设定出口压力、利用膜片传感出口压力变化，通过导阀启闭驱动活塞调节主阀节流部位过流面积的大小，实现减压稳压功能。
本系列减压阀属于先导活塞式减压阀主要用于气体管路，如空气、氮气、氧气、氢气、液化气、天然气等气体。

YK43X/F气体减压阀技术参数：
适用介质：空气、煤气、天然气、氮气、液化气、氨气、氧气等级
工作温度在-10°C.---80/150°C.之间

YK43F-16气体减压阀调压范围
公称压力
(Mpa)		 试验压力（Mpa） 压力调节范围（Mpa）
强度 密封 进口压力 出口压力
1.6 2.4 1.76 0.3-1.6 0.06-1

YK43F-25调压范围
公称压力
(Mpa)		 试验压力（Mpa） 压力调节范围（Mpa）
强度 密封 进口压力 出口压力
2.5 3.75 2.75 2.5
0.1-1.6
2.3
1.8

YK43F-40气体减压阀调压范围
公称压力
(Mpa)		 试验压力（Mpa） 压力调节范围（Mpa）
强度 密封 进口压力 出口压力

4.0		 6 4.0 4 0.2-2.5
3.3
2.8

YK43F-64气体减压阀调压范围
公称压力
(Mpa)		 试验压力（Mpa） 压力调节范围（Mpa）
强度 密封 进口压力 出口压力

6.4
9.6
6.4		 6.4 0.3-4.0
5.2
2.9 0.3-2.5
*：壳体试验不包括膜片、顶盖

三、气体减压阀介质适用表
介质
 		 空气 氮气 天然气 液化气 蒸汽 水 油品
YK43F ★ ★ ★ ★ × △ ×

注：★——很适合、△——效果一般、×——不可用，

四、气体减压阀流量系数(Cv)
DN 15 20 25 32 40 50 65 80 100 125 150 200 250 300 350 400 500
Cv 1 2.5 4 6.5 9 16 25 36 64 100 140 250 400 570 780 1020 1500

五.气体减压阀主要零件材料
零件名称 零件材料
阀体 阀盖 底盖 WCB/304
阀座 阀盘 2Cr13/304*
缸套 2Cr13/25(镀硬铬)/304*
活塞 2Cr13/铜合金/铜合金*
活塞环 合金铸铁/对位聚苯*
导阀座 导阀杆 2Cr13/304*
膜片 1Cr18Ni9Ti
主阀 导阀弹簧 50CrVA
调节弹簧 60Si2Mn
密封垫(X/F型号) 橡胶/聚四氟乙稀
导阀体 导阀盖 25/304*
*：减压阀用于氧气介质时的材料

六、外形尺寸(PN1.6-4.0)单位：mm

公称通径DN 外 形 尺 寸
L H Hl
1.6/2.5MPa 4.0MPa
15 160 180 305 95
20 160 180 305 95
25 180 200 305 95
32 200 220 305 95
40 220 240 330 110
50 250 270 330 110
65 260 280 330 110
80 310 330 355 155
100 340 350 355 155
125 400 450 420 200
150 450 500 420 200
200 500 560 475 230
250 600 510 280
300 800 560 320
