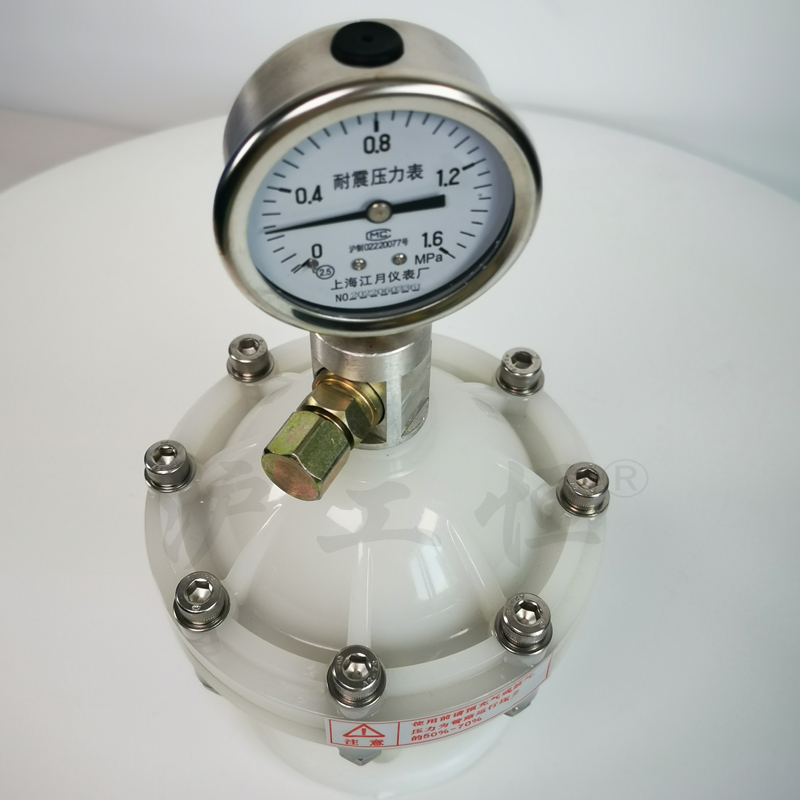

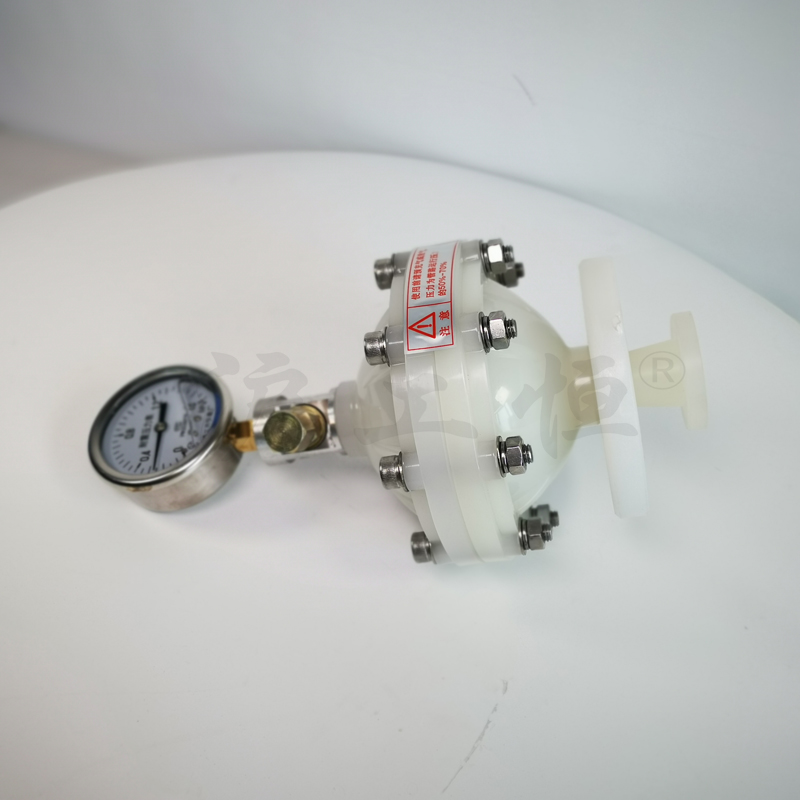

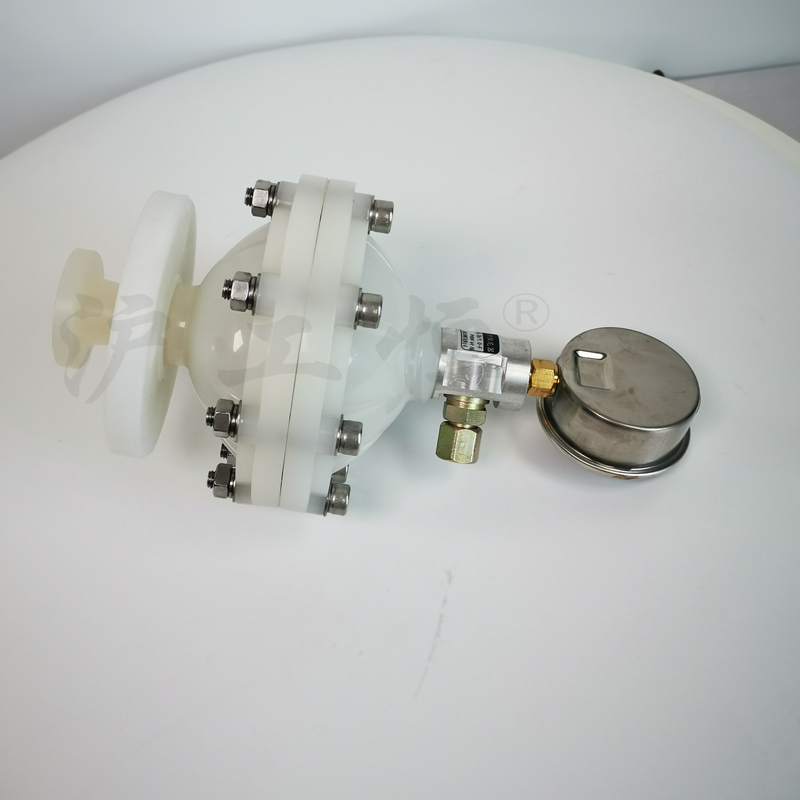

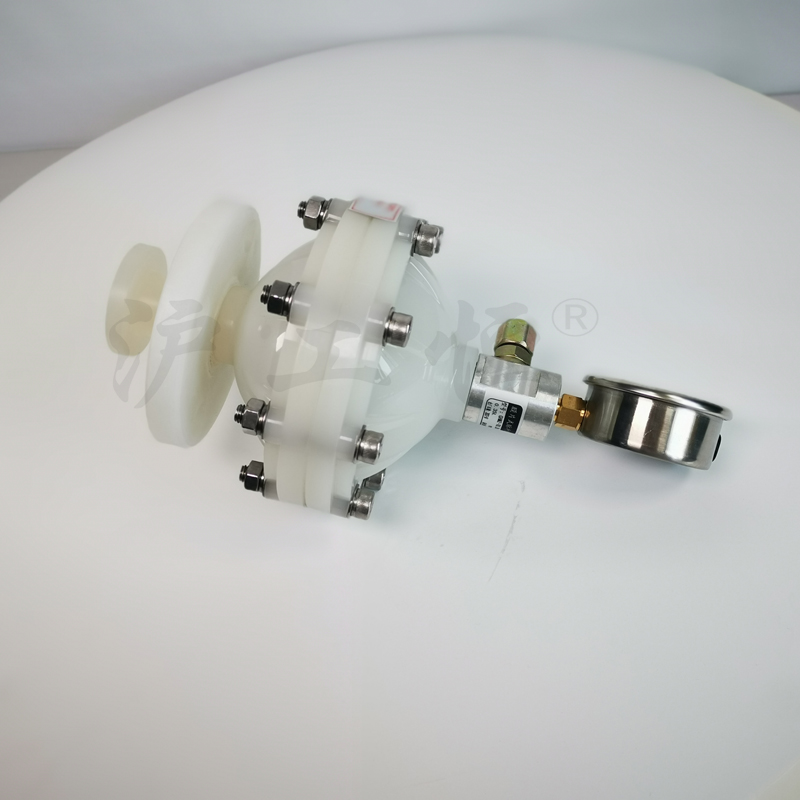

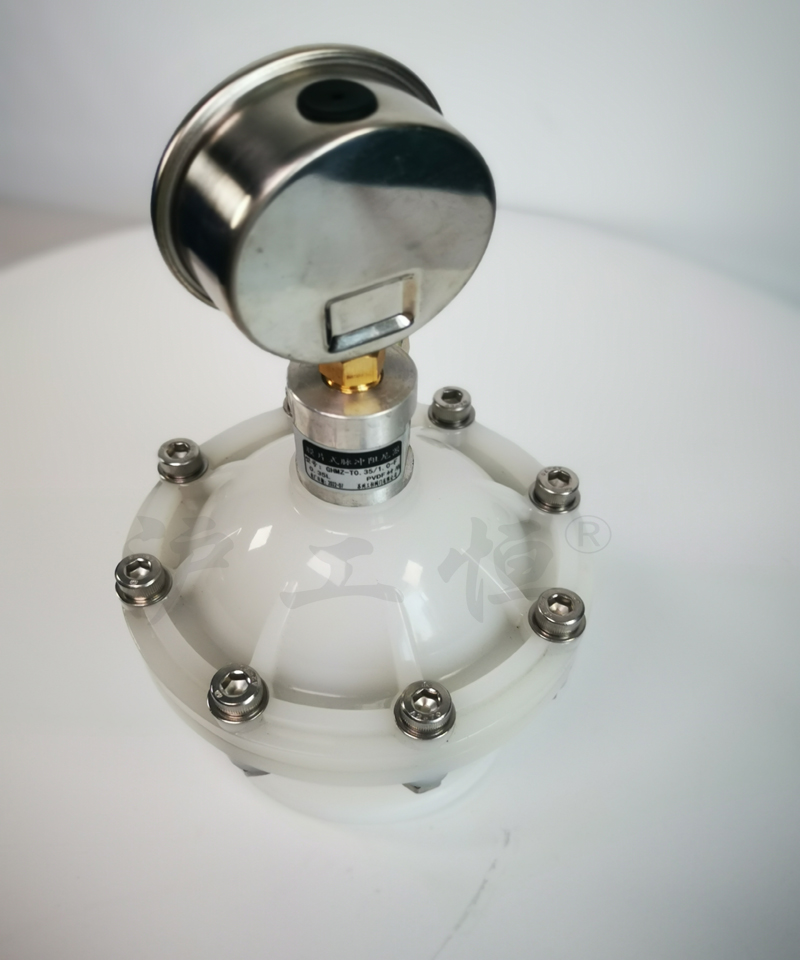

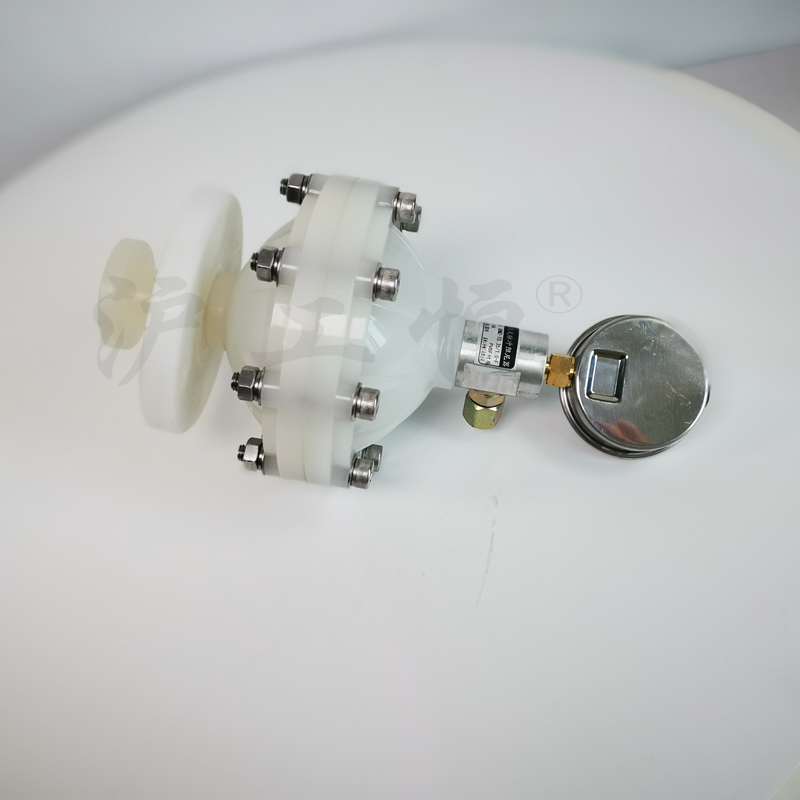

隔膜式脉冲阻尼器产品概述：
隔膜式脉冲阻尼器又名脉动阻尼器、脉动缓冲器、空气室、均流器、蓄能器等。脉冲阻尼器是消除管路脉动的常用元件，是计量泵必须配备的附件。能够平滑由柱塞泵、隔膜泵等容积泵引起的管路脉动及消除系统的水锤现象，它由耐腐蚀的隔膜或气囊将气体与管路中的液体隔离，通过气室容积的变化平滑管路脉动，对受压液体的能量进行储存和释放。
脉冲阻尼器功能特点：
1、减少或消除水锤对系统的危害。
2、限定泵在停启时产生有害压力峰值。
3、保护管路、弯头、接头，减少压力波动的冲击。
4、为计量泵创造良好的工作环境并改善泵的工作性能。
5、和背压阀等其他附件配合使用可使系统管路的压力波动接近为零。
6、防止介质气泡、喷射，和产生退化的现象。
7、减少流量计等其他计量仪器受管路压力波动的影响。
8、平稳连续的向投加点输送投加介质。
脉冲阻尼器工作原理：
脉冲阻尼器在泵的排出冲程，脉冲阻尼器内气体被压缩，脉冲阻尼器内的液体量增加，这就把泵排出的一部分液体存入了脉冲阻尼器，削减了流量峰值；在泵的吸入冲程，脉冲阻尼器内空气膨胀，脉冲阻尼器内液体流出，补充管路流量，增加管路流量谷值，从而减小了管路的流量脉动。脉冲阻尼器分为上下壳体，中间由聚四氟乙烯＆橡胶复合膜片分隔，是常用的脉冲阻尼器。大的优点就是隔膜将预充气体和管路中的液体分开，方便维护，在合适的选型、充压条件下，能够减少绝大多数的脉冲。
脉冲阻尼器连接尺寸：
|
型号 |
实际容积L |
额定压力MPa |
材质 |
外形尺寸 |
连接方式 |

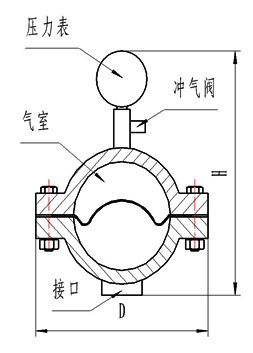

脉冲缓冲器结构图 |
|
|
高㎜ |
直径㎜ |
||||||
|
LDMZ-P0.35/1.0 |
0.35 |
1.0 |
PVC |
235 |
Φ142 |
RC1/2" |
 |
|
LDMZ-P0.6/1.0 |
0.6 |
1.0 |
PVC |
250 |
Φ174 |
RC3/4" |
|
|
LDMZ-P1.0/1.0 |
1.0 |
1.0 |
PVC |
310 |
Φ210 |
RC1" |
|
|
LDMZ-P2.0/1.0 |
2.0 |
1.0 |
PVC |
380 |
Φ260 |
RC1+1/4" |
|
|
LDMZ-S0.35/2.5（5.0） |
0.34 |
2.5/5.0 |
304/316L/碳钢 （可内衬ECTFE） |
220 |
Φ140 |
RC1/2" |
|
|
LDMZ-S0.6/2.5（5.0） |
0.6 |
2.5/5.0 |
304/316L/碳钢（可内衬ECTFE） |
230 |
Φ170 |
RC3/4" |
|
|
LDMZ-S1.0/2.5（5.0） |
0.95 |
2.5/5.0 |
304/316L/碳钢（可内衬ECTFE） |
250 |
Φ215 |
RC1" |
|
|
LDMZ-S2.0/2.5（5.0） |
2.0 |
2.5/5.0 |
304/316L（可内衬ECTFE） |
300 |
Φ240 |
RC1+1/4" |
|
|
LDMZ-S4.0/2.5（5.0） |
4.2 |
2.5/5.0 |
304/316L（可内衬ECTFE） |
340 |
Φ260 |
RC1+1/4" |
|
|
LDMZ-S6.0/2.5 |
6.0 |
2.5 |
304/316L |
380 |
Φ320 |
RC2" |
|
