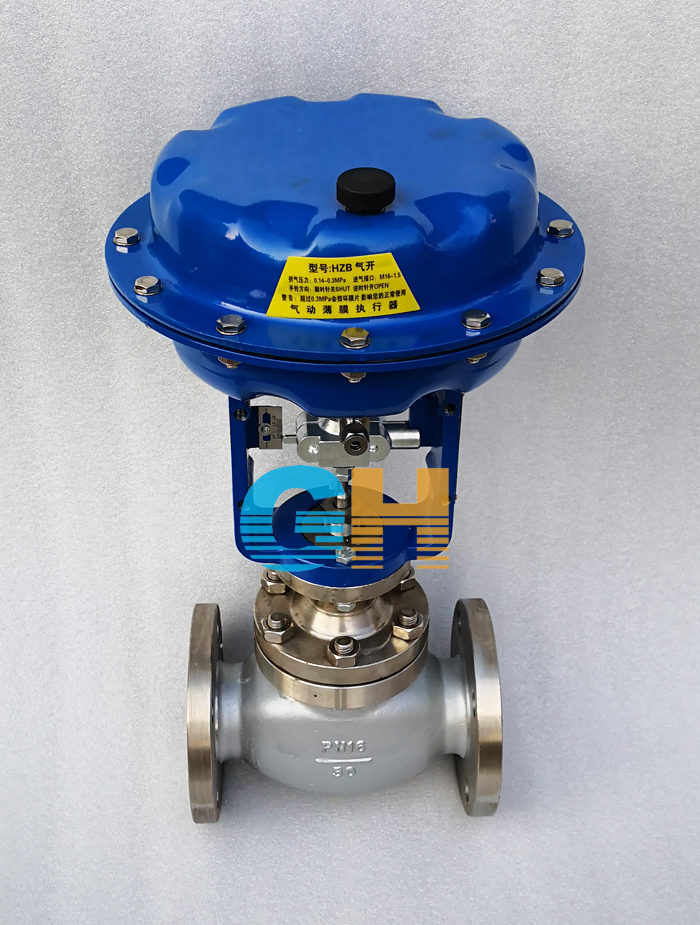

ZMQ直通薄膜式气动切断阀
类别:气动阀门 日期:2020-01-13
产品简述:
ZMQ直通薄膜式气动切断阀是由执行机构与直行程调节机构二部分组成,中间由支架连接而成。ZMQ直通薄膜式气动切断阀可安装在直式管道上,可安装电气定位器,即可实现调节阀做调节功能,可分为直通单座切断阀(ZMQP型)、直通套筒切断阀(ZMQM型)、二位三通切断阀(ZMQN型)三种型式。气动执行机构可做成活塞式或薄膜式,有单作用(弹簧复位)和双作用(双进气)二种。阀体结构有单座、套筒、双座(二位三通)三种,密封形式有填料密封和波纹管密封两种,ZMQ直通薄膜式气动切断阀配套电磁阀可根据客户指定品牌,可配普通型或防爆型电磁阀,产品公称压力等级有PN10、16、40、46四种,公称口径范围DN20~200mm。适用流体温度由-60~450℃。泄漏量等级为IV级或VI级。流量特性为快开或等百分比。
1) 本产品性能和指标贯彻GB/T4213-92;
2) 表中允许压差值若大于公称压力则取公称压力值,小于等于公称压力值则不变;
3) 表允许值为使用标准缸值,可配用不同的气缸提高允许压差。
气动切断阀产品应用:
ZMQ直通薄膜式气动切断阀是自动化系统中执行机构的一种,由直通式阀体及薄膜执行机构与电磁阀组成,气动切断阀接收调节仪表的信号,控制工艺管道内流体的切断、接通或切换,活塞式切断阀的气源要求经过滤的压缩空气,流经阀体内的介质应该是无杂质和无颗粒的液体和气体。是一种能在各种管路上做远距离、快速截止和切断的阀门。
ZMQ直通薄膜式气动切断阀是由执行机构与直行程调节机构二部分组成,中间由支架连接而成。ZMQ直通薄膜式气动切断阀可安装在直式管道上,可安装电气定位器,即可实现调节阀做调节功能,可分为直通单座切断阀(ZMQP型)、直通套筒切断阀(ZMQM型)、二位三通切断阀(ZMQN型)三种型式。气动执行机构可做成活塞式或薄膜式,有单作用(弹簧复位)和双作用(双进气)二种。阀体结构有单座、套筒、双座(二位三通)三种,密封形式有填料密封和波纹管密封两种,ZMQ直通薄膜式气动切断阀配套电磁阀可根据客户指定品牌,可配普通型或防爆型电磁阀,产品公称压力等级有PN10、16、40、46四种,公称口径范围DN20~200mm。适用流体温度由-60~450℃。泄漏量等级为IV级或VI级。流量特性为快开或等百分比。
产品特点:
ZMQ直通薄膜式气动切断阀采用顶导向结构,配用多弹簧执行机构。具有结构紧凑、重量轻、动作灵敏、流体通道呈S流线型、压降损失小、阀容量大、拆装方便等优点。
ZMQ直通薄膜式气动切断阀接受来自调节仪表的信号,切断、开启或改变介质流向,达到对压力、流量、液位等工艺参数自动控制。广泛应用于石油、化工、冶金、电力、轻工、纺织等各种工业部门的生产过程自动控制和运程控制系统中。
ZMQ直通薄膜式气动切断阀主要技术参数:
公称通径DN(mm) | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | ||
额定流量系数Kv | 7 | 11 | 20 | 30 | 48 | 75 | 120 | 190 | ||
额定行程(mm) | 8 | 12 | 20 | 25 | ||||||
气缸直径(mm) | 75 | 100 | 150 | |||||||
允许泄漏量 | 硬密封 (1/h) |
单座、三通:1.2X10-7*阀额定容量 套筒:5X10-6*阀额定容量 |
||||||||
软密封 | VI级 | |||||||||
工作温度 (℃) | -20~200、-40~450 | |||||||||
公称压力 PN(MPa) | 1.6 4.0 6.4 | |||||||||
允许压差 (MPa) | ZMQP | 单作用 | 1.16 | 0.66 | 0.38 | 0.6 | 0.39 | 0.47 | 0.31 | 0.20 |
双作用 | 6.4 | 5.0 | 2.8 | 3.3 | 2.13 | 2.71 | 1.75 | 1.11 | ||
ZMQM | 单作用 | 公称压力 | ||||||||
双作用 | ||||||||||
ZMQN | 单作用 | 0.89 | 0.57 | 0.35 | 0.56 | 0.36 | 0.45 | 0.30 | 0.20 | |
双作用 | 5.2 | 3.22 | 2.03 | 2.27 | 1.46 | 2.00 | 1.32 | 0.85 | ||
信号压力 (kPa) | 0或400~600 |
1) 本产品性能和指标贯彻GB/T4213-92;
2) 表中允许压差值若大于公称压力则取公称压力值,小于等于公称压力值则不变;
3) 表允许值为使用标准缸值,可配用不同的气缸提高允许压差。
气动切断阀产品应用:
ZMQ直通薄膜式气动切断阀是自动化系统中执行机构的一种,由直通式阀体及薄膜执行机构与电磁阀组成,气动切断阀接收调节仪表的信号,控制工艺管道内流体的切断、接通或切换,活塞式切断阀的气源要求经过滤的压缩空气,流经阀体内的介质应该是无杂质和无颗粒的液体和气体。是一种能在各种管路上做远距离、快速截止和切断的阀门。

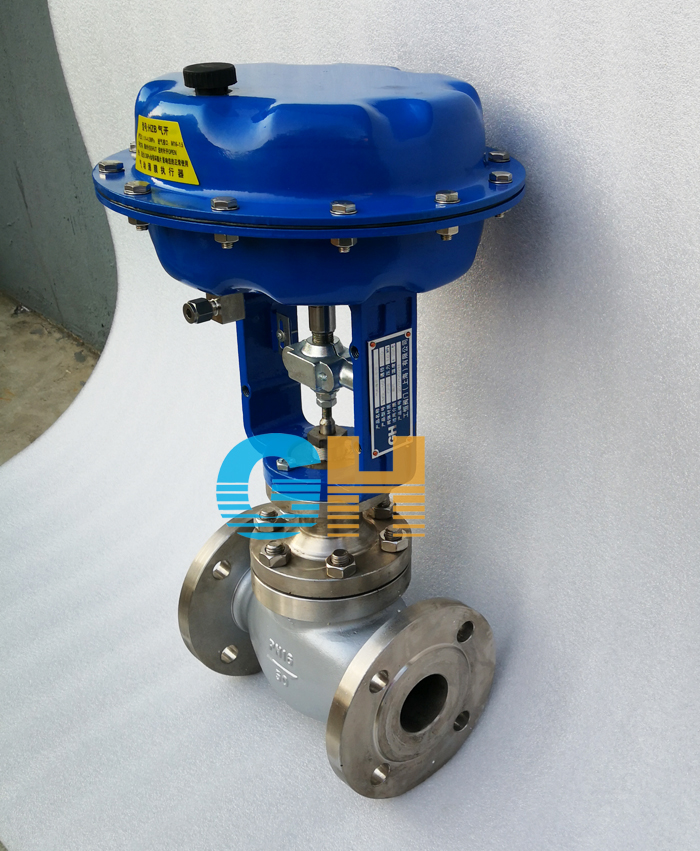

![ZMQ直通薄膜式气动切断阀侧面](/uploads/200113/1-2001131G130J3.jpg)
