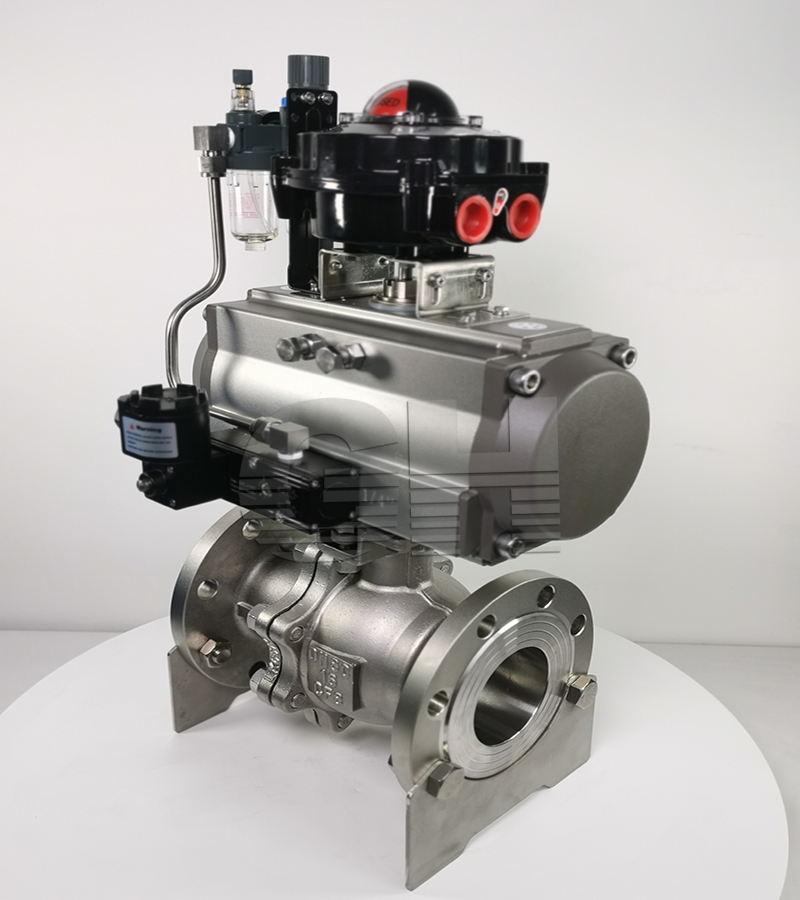

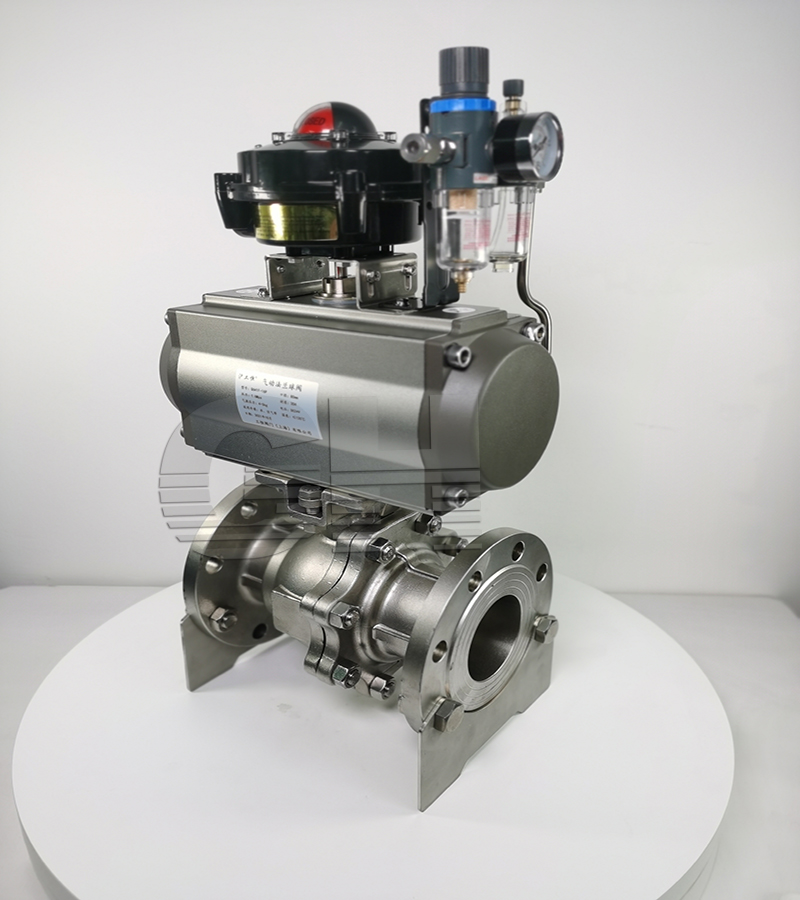

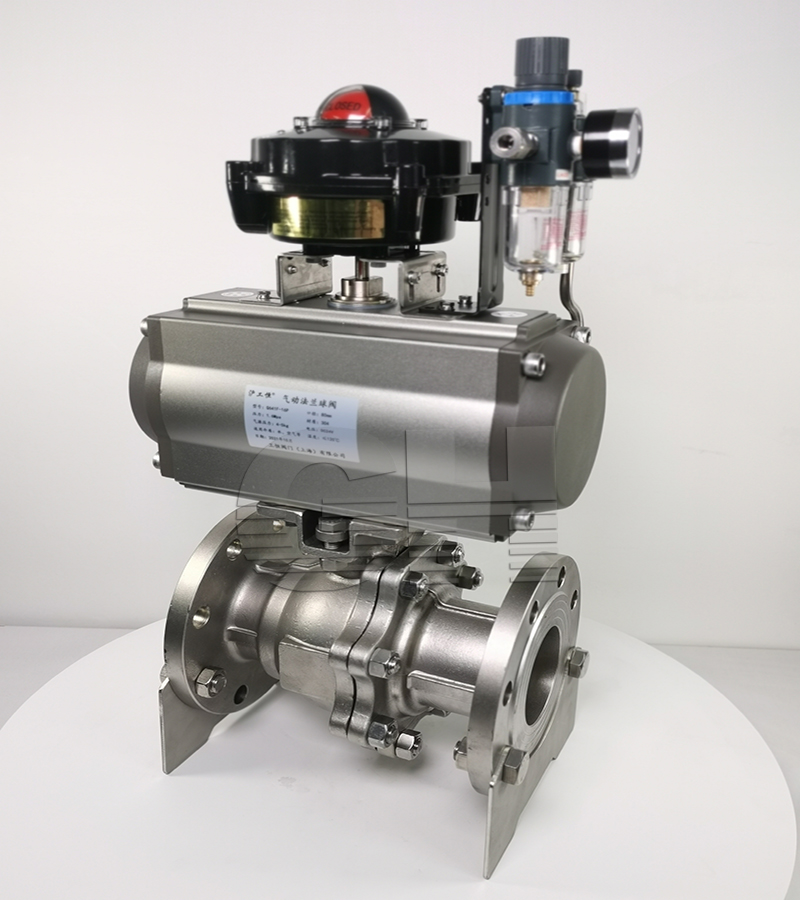

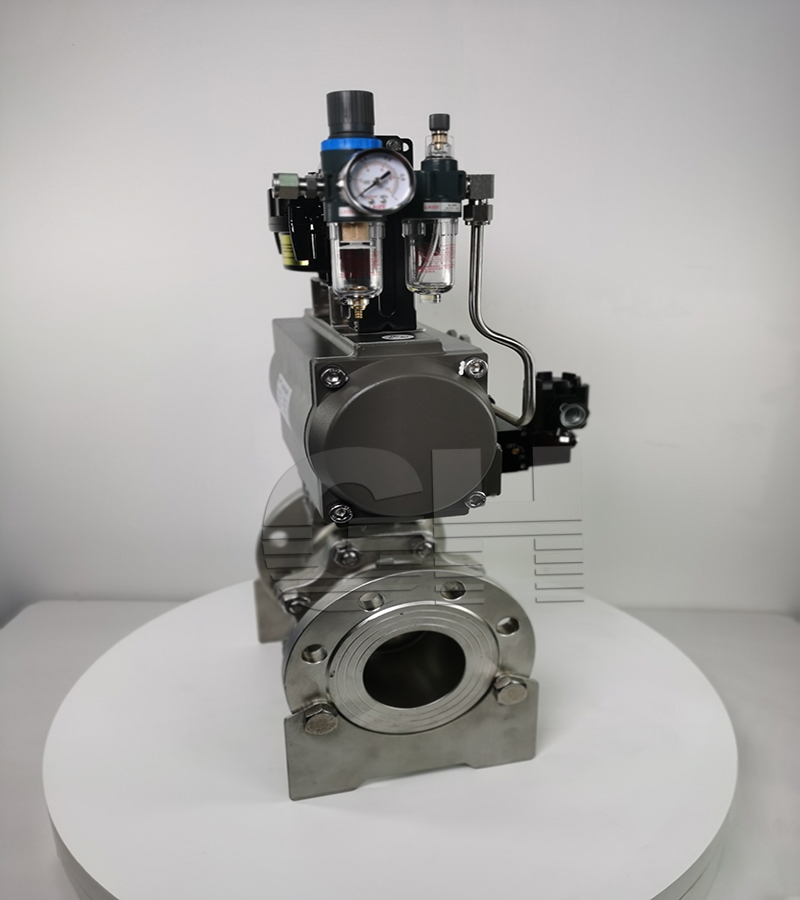

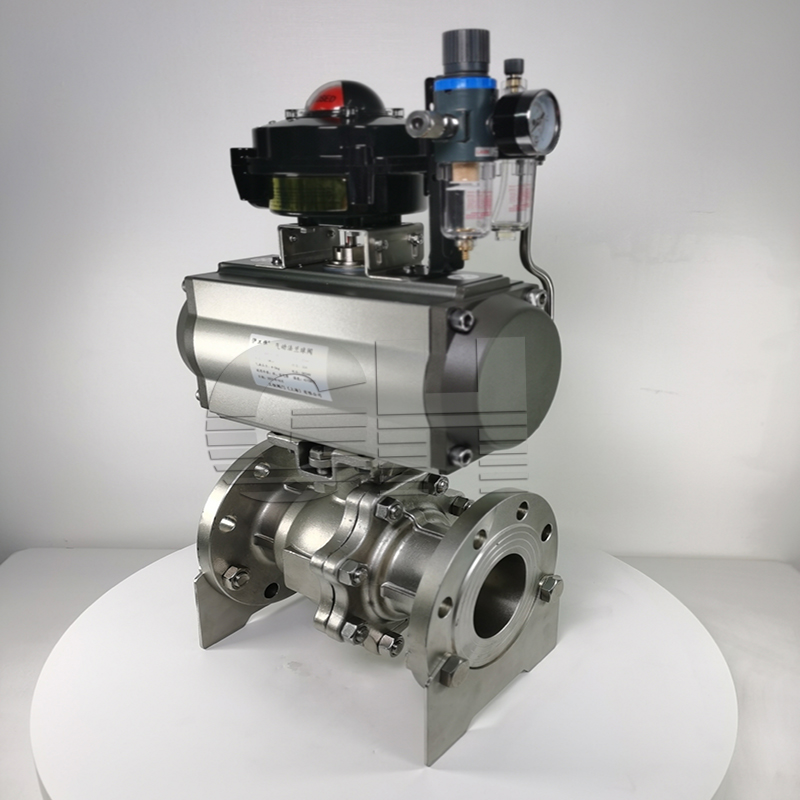

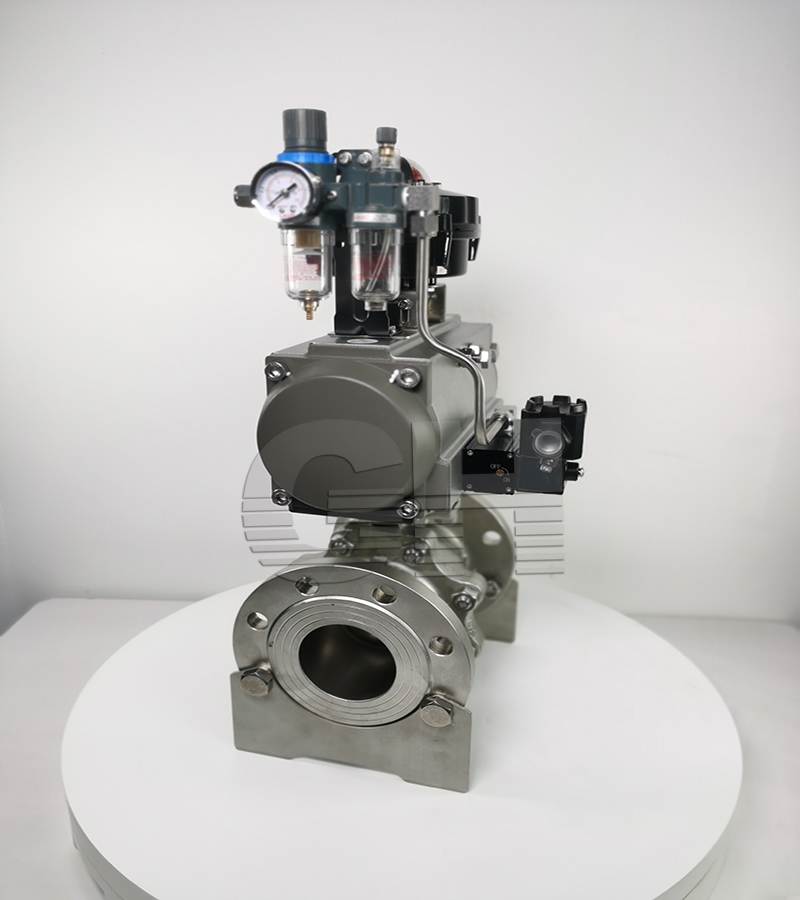

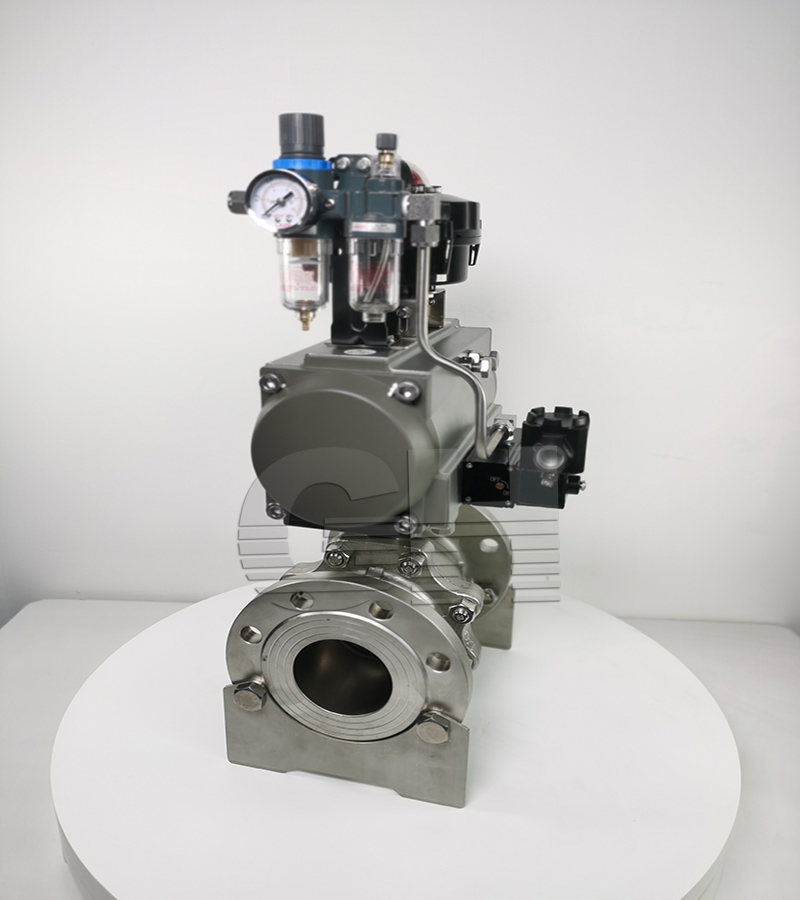

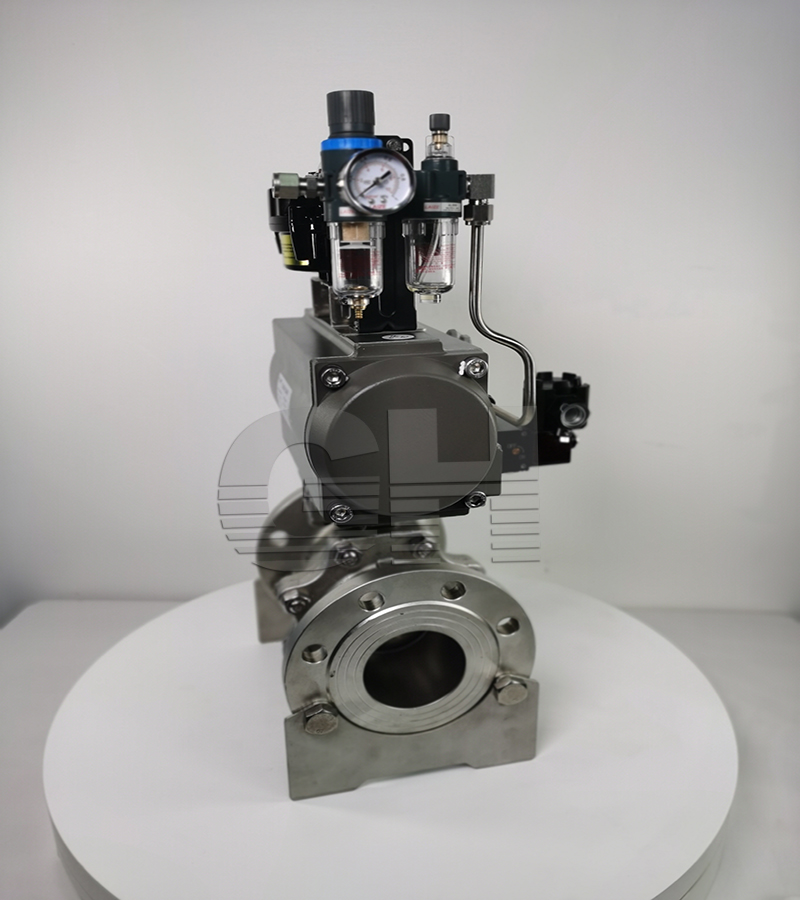

GHQ6B41F-16P-DN80-FO防爆气动球阀 自动复位 防爆电磁
类别：气动阀门 日期：2021-12-02
| 品牌 : | 沪工恒 | 型号 : | GHQ6B41F-16P |
| 材质 : | 不锈钢 | 连接形式 : | 法兰 |
| 结构形式 : | 浮动球球阀 | 公称通径 : | DN15~DN200mm |
| 适用介质 : | 水、蒸汽、油品等; | 压力环境 : | 常压 |
| 工作温度 : | 常温 | 标准 : | 国标 |
| 流动方向 : | 单向 | 驱动方式 : | 气动 |
| 零部件及配件 : | 执行器 | 用途 : | 截止 |
| 类型(通道位置) : | 二通式 |
产品详情
Product details
Product details
参数
名称: 防爆电磁气动不锈钢球阀型号: Q6B41F-16-25P
连接方式：法兰连接
公称通径: DN15~DN200mm ;
公称压力: PN2.5Mpa;
适用温度: 120℃;
阀体材质: WCB;
适用介质: 水、蒸汽、油品等;
概述
Q6B41F-16-25P防爆电磁气动不锈钢球阀顾名思义他是一款防爆型的气动球阀，活塞式气动执行器及球阀组成。气动法兰球阀具有结构紧凑、体积精小、运行可靠、流阻系数低、密封性好、维修容易、安装方便、适应性强等优点。气动法兰球阀特别适合于介质是粘稠、含颗粒、纤维性质的场合。气动法兰球阀广泛应用于石油、化工、教学设备、轻工、高压设备、制药、造纸等工业自动控制系统中，作远距离集中控制或就地控制。型号编制
| Q | 6 | 4 | 1 | F | -25~40 | C | |
| 阀门代号 | 执行机构 | 作用方式 | 连接形式 | 结构形式 | 密封材质 | 公称压力 | 阀体材质 |
| Q：球阀 | 3：涡轮 | B：常闭 | 1：螺纹 | 1：浮动式 | F：PTFE | 10:1.0MPa | 无：铸铁 |
| 6：气动 | K：常开 | 4：法兰 | 7：固定式 | X：STL合金 | 16:1.6MPa | C:WCB | |
| 9：电动 | 7：对夹 | 4:L型三通 | X：橡胶 | 25:2.5MPa | P：304 | ||
| 无：手柄 | 40:4.0MPa | R：316 |
特点
1. 流体阻力小，其阻力系数与同长度的管段相等。2. 结构简单、体积小、重量轻。
3. 紧密可靠，目球阀的密封面材料广泛使用塑料、密封性好，在真空系统中也已广泛使用。
4. 操作方便，开闭迅速，从全开到全关只要旋转90°，便于远距离的控制。
5. 维修方便，球阀结构简单，密封圈一般都是活动的，拆卸更换都比较方便。
6. 适用范围广，通径从小到几毫米，大到几米，高真空或高压力都可应用。
工作原理
气动控制球阀配以行程位开关、电磁阀、减压阀及0.4-0.7MPa气源可实现开关操作，并送出二对无源触点信号指示阀门的开关。执行器分单作用和双作用两种型号。单作用式的优点是一旦动力源发生故障，气动控制阀门将按控制系统的要求自动处于开启或关闭的位置。气动控制阀门广泛应用于化工，石油，轻纺，电力，食品制药，制冷，航空，航天，造纸等工业领域，不仅能控制气体，液体和蒸汽介质，也适用于控制污水和含有纤维的本质。主要技术参数
| 主要技术参数 | ||||||||||||
| 公称通径DN(mm) | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 |
| 额定流量系数KV | 21 | 38 | 72 | 112 | 170 | 273 | 384 | 512 | 940 | 1452 | 2222 | 3589 |
| 公称压力(MPa) | PN1.6、2.5、4.0、6.4 MPa；ANSI 150、300LB | |||||||||||
| 允许压差(MPa) | ≤公称压力 | |||||||||||
| 阀体形式 | 两段式铸造球阀 | |||||||||||
| 连接形式 | 法兰式、焊接式、螺纹式 | |||||||||||
| 阀芯形式 | "O"型球形阀芯 | |||||||||||
| 密封填料 | V型聚四氟乙烯填料、柔性石墨填料等 | |||||||||||
| 流量特性 | 近似快开型 | |||||||||||
| 动作范围 | 0～90° | |||||||||||
| 泄露量Q | 按GB/T4213-92，小于额定KV0.01% | |||||||||||
| 可调范围 | 250：1 | 350：1 | ||||||||||
| 配置执行机构 | 可配GT、SR、ST、AT、AW等系列气动执行机构 | |||||||||||
| 控制方式 | 开关型(开关两位控制)、调节型(4～20mA控制) | |||||||||||
主要零件及材料
| 主要零件及材料 | ||||
| 零件名称 | 材料 | |||
| 阀体 | WCB | 304(CF8) | 316(CF8M) | 316L(CF3M) |
| 球体 | 2Cr13+氮化处理 | 304 | 316 | 316L |
| 阀杆 | 2Cr13 | 304 | 316 | 316L |
| 阀座密封圈 | PTFE(聚四氟乙烯)、PPL(对位聚苯)、金属密封(硬质合金) | |||
| 填料 | V型PTFE四氟填料、柔性石墨 | |||
主要结构连接尺寸
| PN16～PN25主要结构连接尺寸（mm) | ||||||||||||
| 公称通径DN(mm) | 主要尺寸 | 法兰尺寸 | ||||||||||
| PN1.6MPa | PN2.5MPa | |||||||||||
| L | H | H1 | L1 | D | D1 | D2 | n-φd | D | D1 | D2 | n-φd | |
| 15 | 130 | 185 | / | 140 | 95 | 65 | 46 | 4-14 | 95 | 65 | 46 | 4-14 |
| 20 | 140 | 191 | / | 140 | 105 | 75 | 45 | 4-14 | 105 | 75 | 56 | 4-14 |
| 25 | 150 | 193 | / | 140 | 115 | 85 | 65 | 4-14 | 115 | 85 | 65 | 4-14 |
| 32 | 165 | 212 | / | 164 | 140 | 100 | 76 | 4-18 | 140 | 100 | 76 | 4-18 |
| 40 | 180 | 217 | / | 164 | 150 | 110 | 84 | 4-18 | 150 | 110 | 84 | 4-18 |
| 50 | 200 | 260 | 102 | 190 | 165 | 125 | 99 | 4-18 | 165 | 125 | 99 | 4-18 |
| 65 | 220 | 293 | 114 | 210 | 185 | 145 | 118 | 4-18 | 185 | 145 | 118 | 8-18 |
| 80 | 250 | 323 | 127 | 247 | 200 | 160 | 132 | 8-18 | 200 | 160 | 132 | 8-18 |
| 100 | 280 | 382 | 152 | 276 | 220 | 180 | 156 | 8-18 | 235 | 190 | 156 | 8-22 |
| 125 | 320 | 468 | 184 | 348 | 250 | 210 | 184 | 8-18 | 270 | 220 | 184 | 8-26 |
| 150 | 360 | 510 | 219 | 378 | 285 | 240 | 211 | 8-22 | 300 | 250 | 211 | 8-26 |
| 200 | 400 | 655 | 273 | 524 | 340 | 295 | 266 | 12-22 | 360 | 310 | 274 | 12-26 |
| 250 | 630 | / | 360 | / | 405 | 355 | 319 | 12-26 | 425 | 370 | 330 | 12-30 |
| 300 | 750 | / | 395 | / | 460 | 410 | 370 | 12-26 | 485 | 430 | 389 | 16-30 |

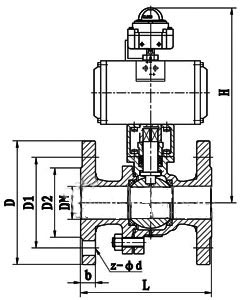

产品外形结构尺寸图
气动球阀的维护
气动球阀在安装前的准备工作：1、保证气动管路球阀安装位置管线在同轴位置上，管线上两片法兰应保持平行，确认管线能够承受气动管路球阀自身重量，如果发现管线不能承受气动管路球阀重量，则在安装前为管线配备相应的支撑。
2、确认管线内是否有杂质、焊渣等， 要把管线内吹扫干净。
3、核对气动管路球阀铭牌，并对气动管路球阀进行全开全闭数次操作，确认阀门能够正常工作，再 检查一次阀门的各个细节，保证阀门完好无损。
4、除去阀门两端的保护盖，检查阀体内是否干净，清洗阀体内腔，由于气动管路球阀的密封面是球形状，即使微小的杂物也可能造成密封面的损伤。
气动管路球阀的安装：
1、气动管路球阀的任何一段都可安装在上游端，手柄气动管路球阀可以安装在管线的任何位置，如果配置执行机构(如齿轮箱、电-气动执行器)的气动管路球阀，则 垂直安装，阀门进出口处在水平位置上。
2、气动管路球阀法兰与管线法兰间按管路设计要求装上密封垫。
3、法兰上的螺栓需对称、逐次、均匀拧紧。
4、如果气动管路球阀采取气动、电动等执行器时，按说明书完成气源、电源的安装。
气动管路球阀安装后的检查：
1、安装完毕后，启动气动管路球阀开、关数次，应该动作灵活，受力均匀，气动管路球阀工作正常。
2、根据管道压力设计要求，通压后检测气动管路球阀与管道法兰结合面的密封性能。
