类别：气动阀门 日期：2022-08-20

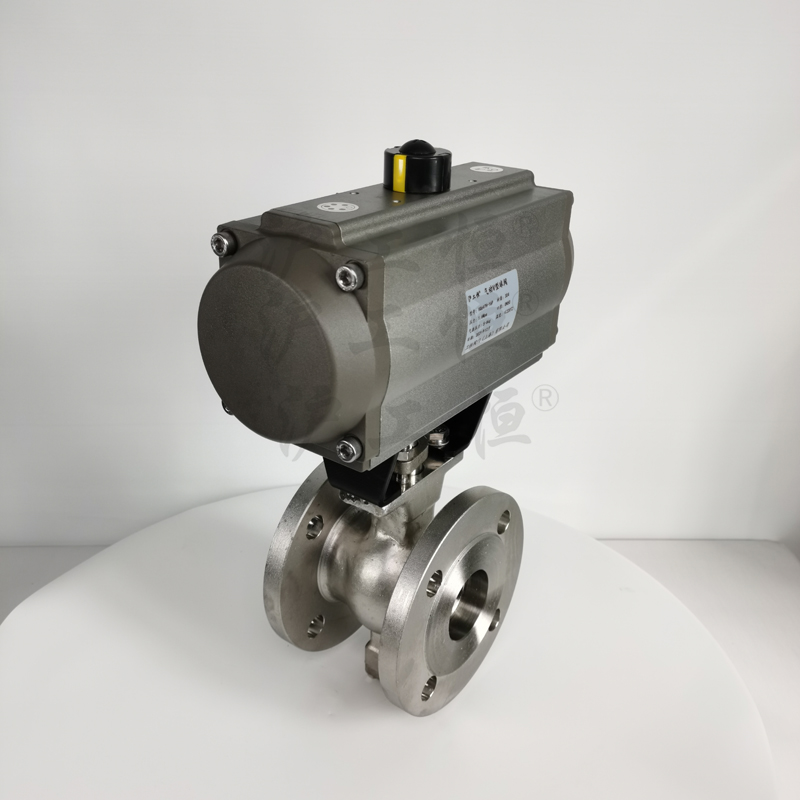

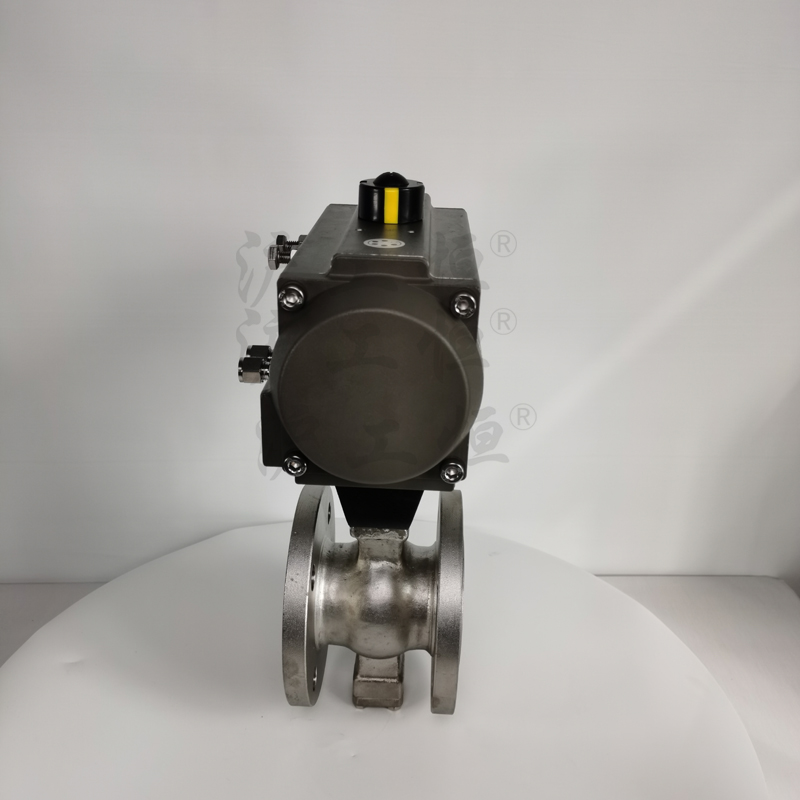

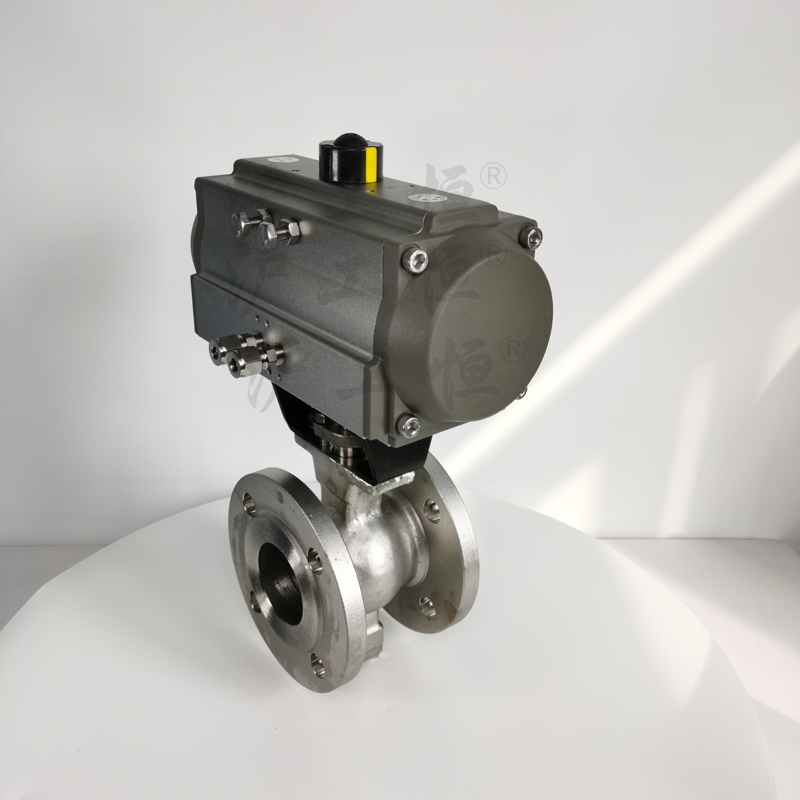

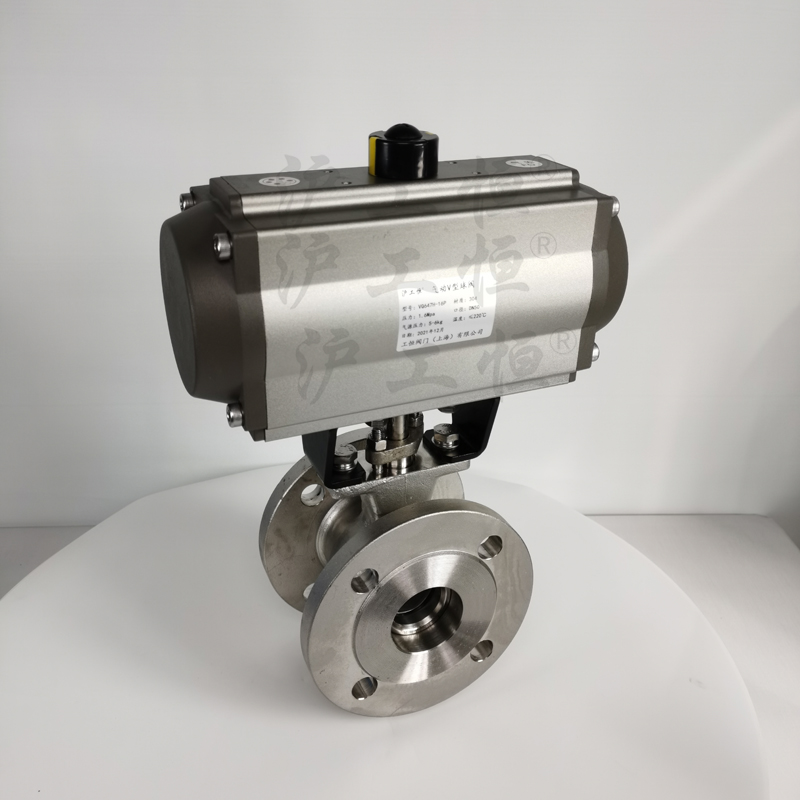

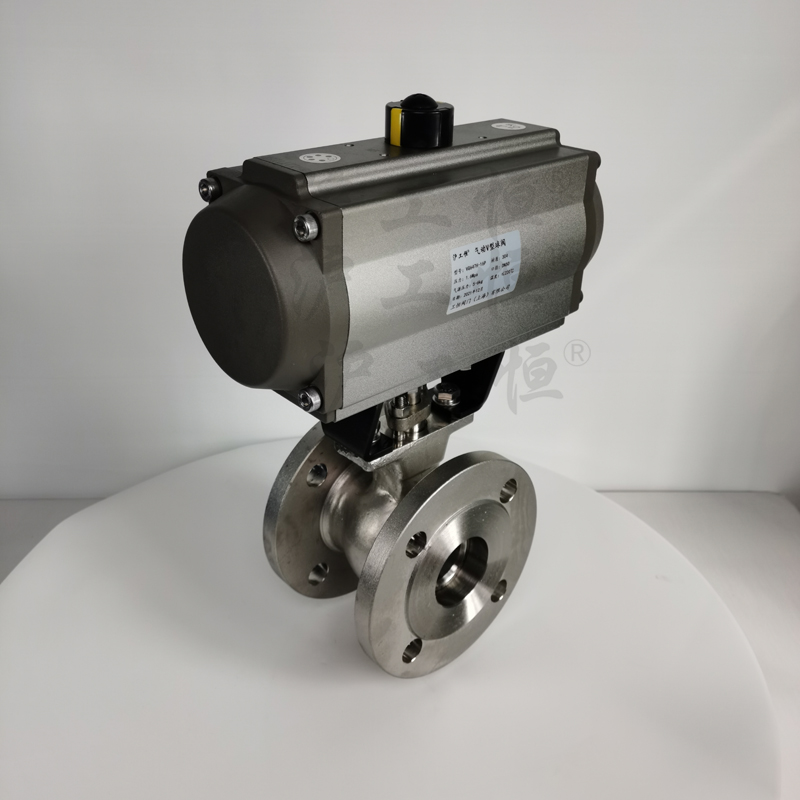

气动V型球阀，球芯呈V形状，可实现线性调节，可调范围大。当阀门关闭时，V型缺口与阀座 之间产楔形剪切作用，既具有自洁功能又能防止球芯卡死，特别适用于管线结垢冻结场合。适宜于控制纸浆、污水，含有纤维和颗粒固体悬浮介质及粉粒状介质。配用的ZGH 系列气缸活塞式执行机构，结构简单，输出力矩大。本系列球阀按密封性能分为软密封和硬密封；按调节方式分为调节型和切断型，切断型按作用形式分单作用和双作用式，调节型为双作用式。单作用式的独特优点是一旦动力源发生故障，球阀将按控制系统的要求自动处于关闭或开启位置。 产品广泛应用于电力、石油、化工、造纸、轻纺、食品、制药等领域。
主要技术参数和性能：
|
型式 |
直通式铸造球阀 |
|||||||||||||
|
公称通径DN |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
|
阀座直径 |
20 |
26 |
33 |
40 |
53 |
66 |
86 |
104 |
128 |
170 |
212 |
255 |
300 |
340 |
|
额定流量系数Kv |
25 |
36 |
63 |
100 |
184 |
280 |
400 |
600 |
950 |
1540 |
2500 |
3900 |
6150 |
9800 |
|
公称压力PN |
PN1.6 6.4MPa |
|||||||||||||
|
泄漏量 |
软密封：≤1.8×10-7×△P×DN.1/h（试验介质为液体：式中△P为压差） 硬密封：≤10-4×阀额定容量.1h（阀额定容量的计算见附表） |
|||||||||||||
|
气源压力 |
0.4~0.6MPa |
|||||||||||||
|
连接形式 |
对夹式、法兰式、管道法兰按JB79-59标准 |
|||||||||||||
|
适用温度 |
软密封-40℃~+180℃；硬密封-40℃~+450℃ |
|||||||||||||
|
球芯转角 |
90度 |
|||||||||||||
|
流量特性 |
近似等百分比 |
|||||||||||||
|
阀体材料 |
A105、F321、F316、WCB、ZG1Cr18NiTi、ZGOCr18NiTi、ZGOOrL7N14MO2 |
|||||||||||||
|
球芯型式 |
部分球带有V形缺口 |
|||||||||||||
|
阀座材料 |
、不锈钢司太立硬质合金 |
|||||||||||||
|
基本误差 |
≤全行程的2%（带） |
|||||||||||||
|
回差 |
≤全行程的2.0%（带） |
|||||||||||||
|
死区 |
≤全行程的0.8%（带） |
|||||||||||||
|
额定流量系数误差% |
≤±10 |
|||||||||||||
