类别：气动阀门 日期：2022-09-07
一、产品介绍：

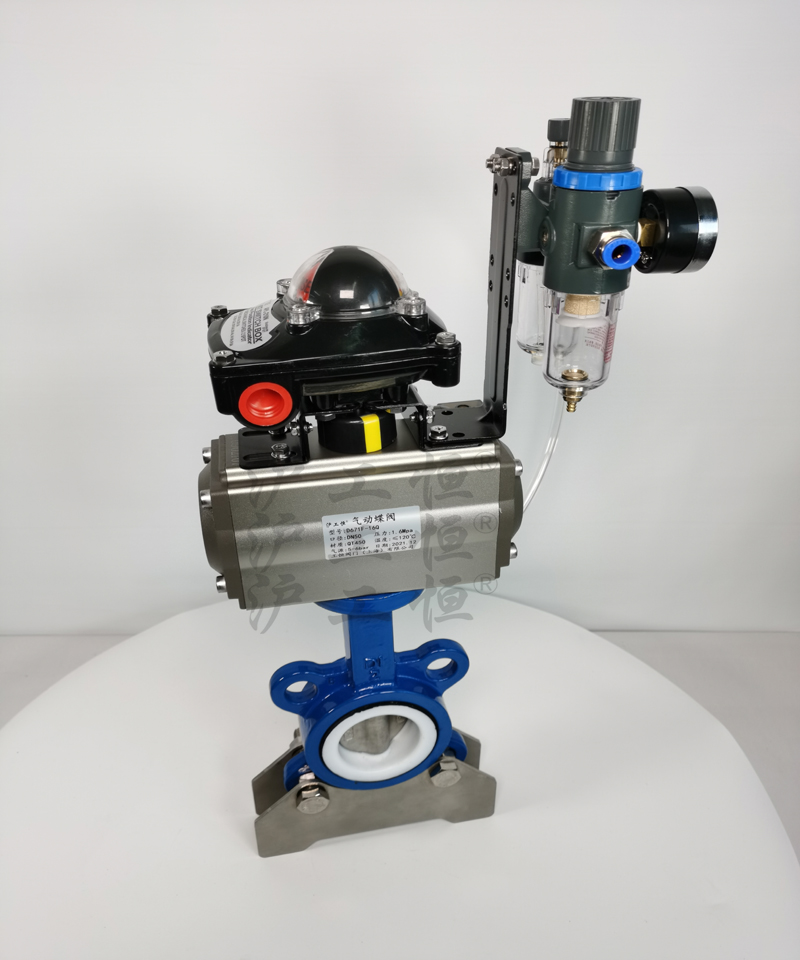

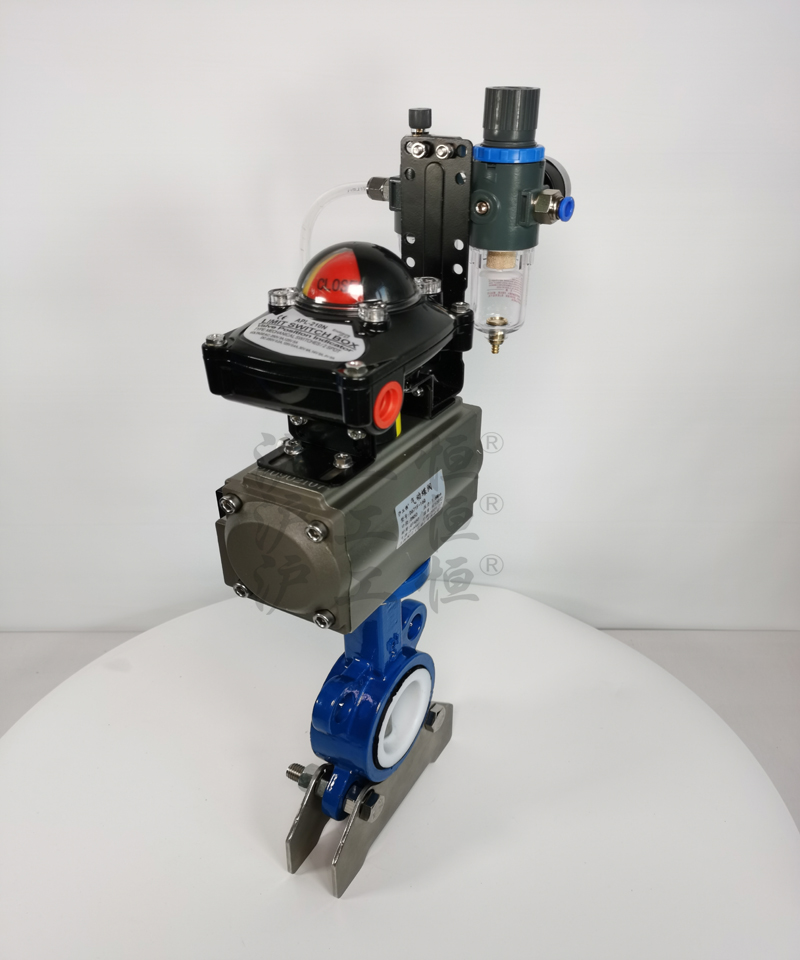

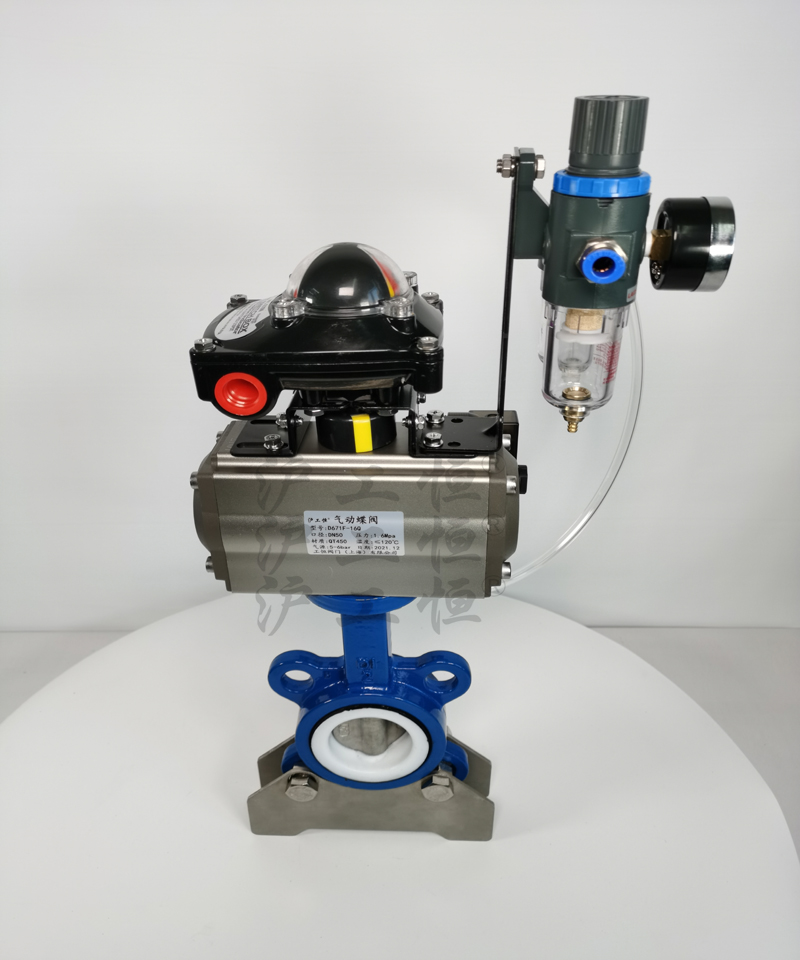

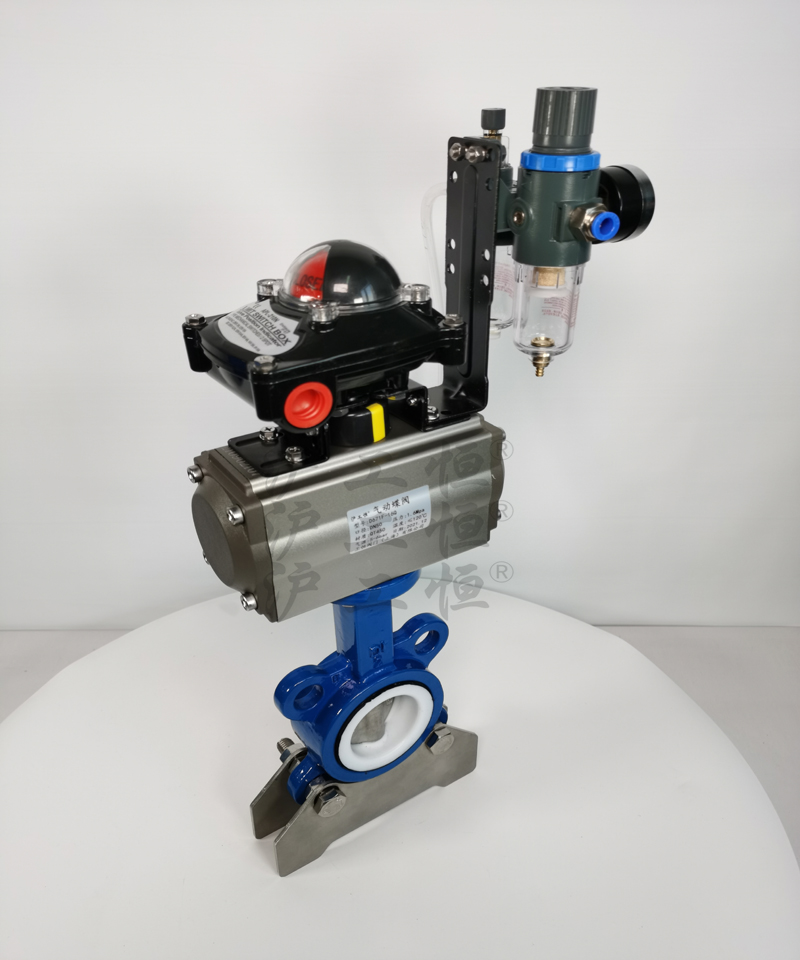

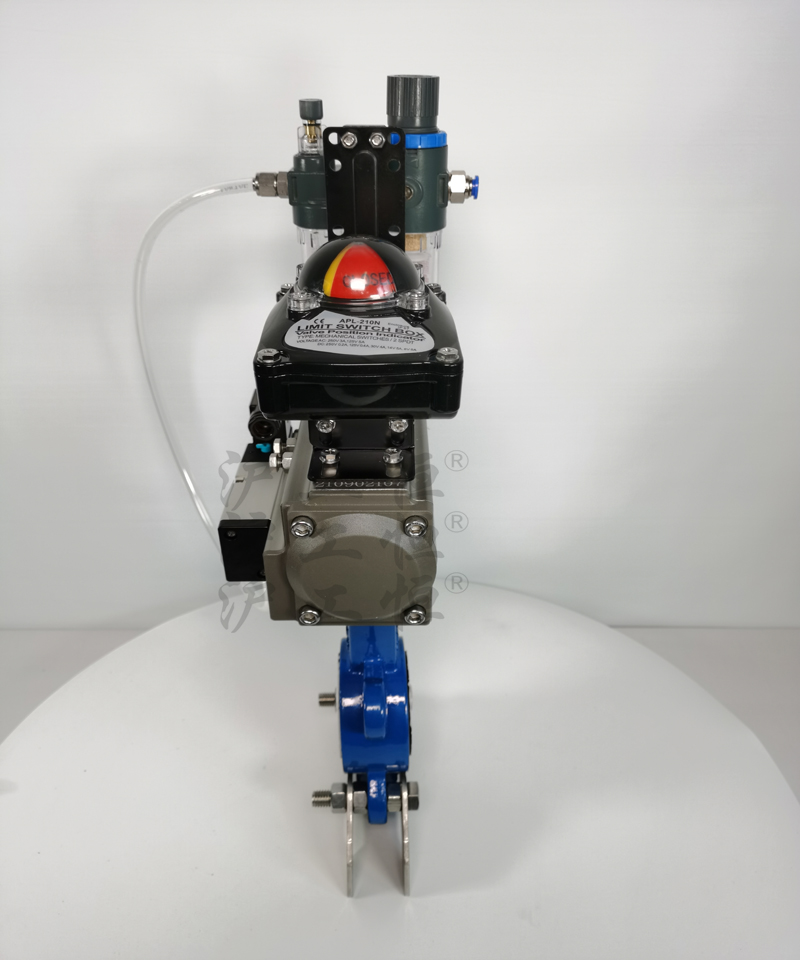

由气动活塞式执行器、橡胶密封蝶阀和碳钢或不锈钢阀板、阀杆构成。适用于温度≤120℃如食品、医药、化工、石油、电力、轻纺、造纸等给排水、气体管道上作调节流量和截流介质的作用。其主要特点为:（1）设计新颖、合理、结构独特，重量轻，启闭迅速。（2）操力矩小，操作方便，省力灵巧。（3）可以任何位置安装，维修方便。（4）密封件可以更换，密封性能可靠达到双向密封零泄漏。（5）密封材料耐老化、耐腐蚀，使用寿命长等特点。
二、主要技术参数：
1、阀体
|
阀体形式 |
直通铸造蝶阀 |
|
公称通径 |
DN50～1000mm |
|
公称压力 |
PN1.0、1.6MPa |
|
法兰标准 |
JISB220、JB/T79、ANSIB16.5-1981、GB/T9113、HG20594-97、HG20618-97等 |
|
连接形式 |
法兰式、对夹式 |
|
阀盖形式 |
一体式 |
|
压盖型式 |
压盖压紧式 |
|
密封填料 |
V型聚四氟乙烯填料、柔性石墨填 |
|
阀板形式 |
垂直板式(蝶形) |
|
流量特性 |
调节型(近似等百分比)、开关型(线性) |
2、执行机构
|
执行器型号 |
GT系列、SR系列、AT系列、AW系列单双作用气动执行器 |
|
供气压力 |
400～700KPa |
|
气源接口 |
G1/4"、G1/8"、G3/8"、G1/2" |
|
环境温度 |
-30～+70℃ |
|
作用形式 |
单作用执行机构：气关式(B)--失气时阀位开(FO)；气开式(K)--失气时阀位关(FC)双作用执行机构：气关式(B)--失气时阀位保持(FL)；气开式(K)--失气时阀位保持(FL) |
|
可配附件 |
定位器、电磁阀、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等 |
三、主要性能指标：
|
公称通径 |
DN（mm） |
50～1000 |
||
|
公称压力 |
PN（MPa） |
0.6 |
1.0 |
1.6 |
|
试验压力 |
强度试验 |
0.9 |
1.5 |
2.4 |
|
密封试验 |
0.66 |
1.1 |
1.76 |
|
|
气密封试验 |
0.6 |
0.6 |
0.6 |
|
|
适用介质 |
空气、水、污水、蒸气、煤气、油品等。 |
|||
|
驱动形式 |
气动传动 |
|||
四、零件材料
|
零件名称 |
主要材料 |
|
阀体 |
球墨铸钢、铸钢、合金钢、不锈钢 |
|
蝶板 |
灰铸铁、球墨铸钢、铸钢、不锈钢及特殊材料 |
|
密封圈 |
各种橡胶、聚四氟 |
|
阀杆 |
2Cr13、不锈钢 |
|
填料 |
O型圈、柔性石墨O |
