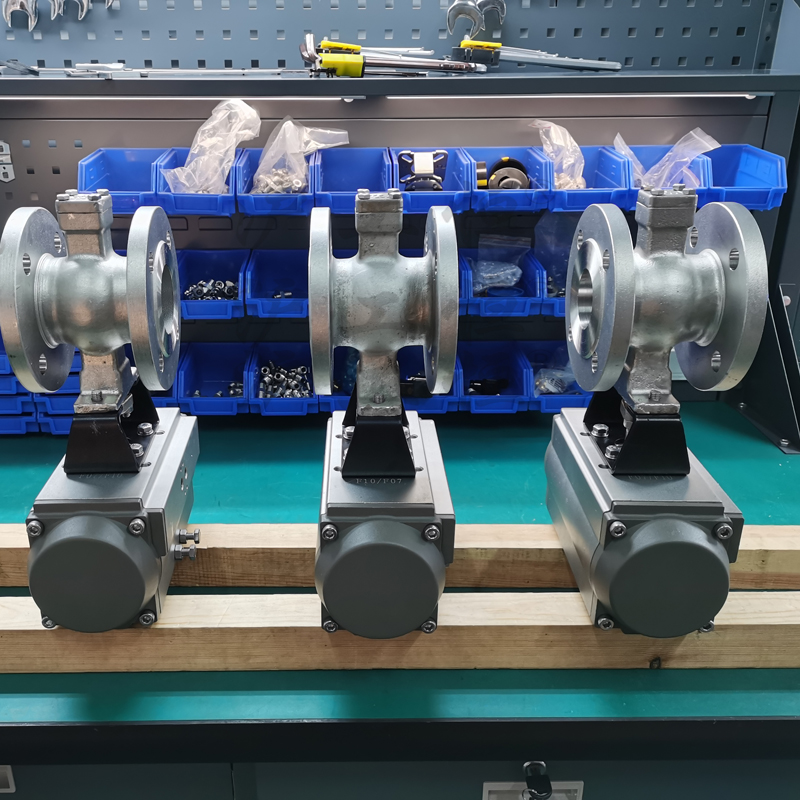

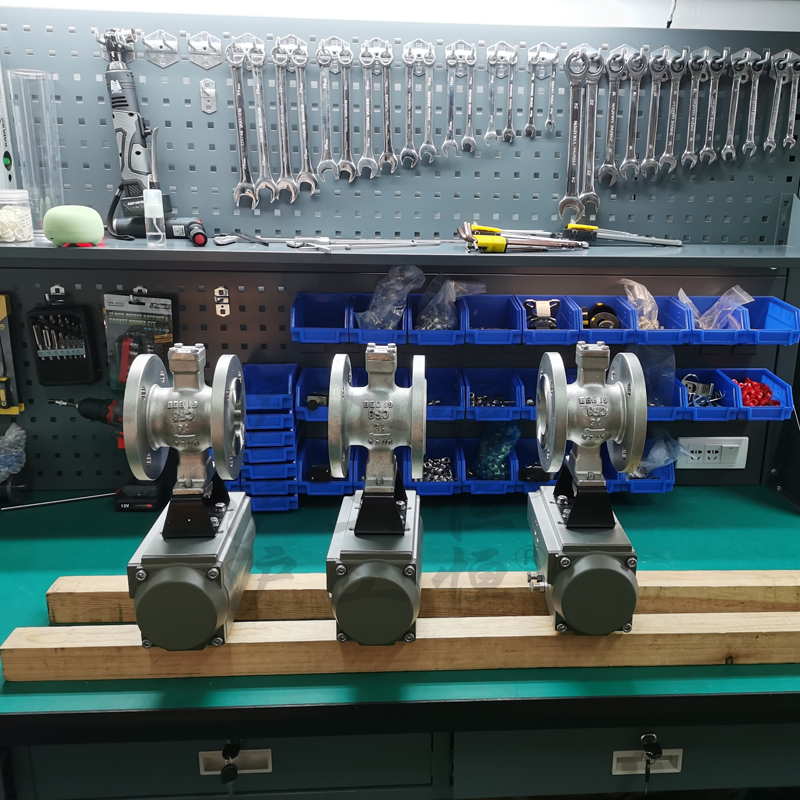

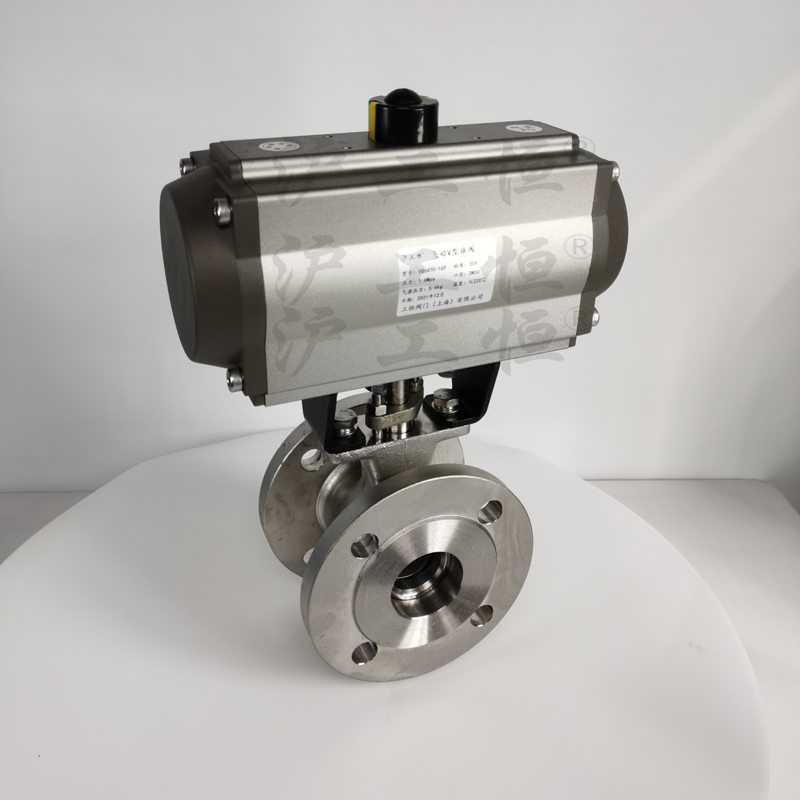

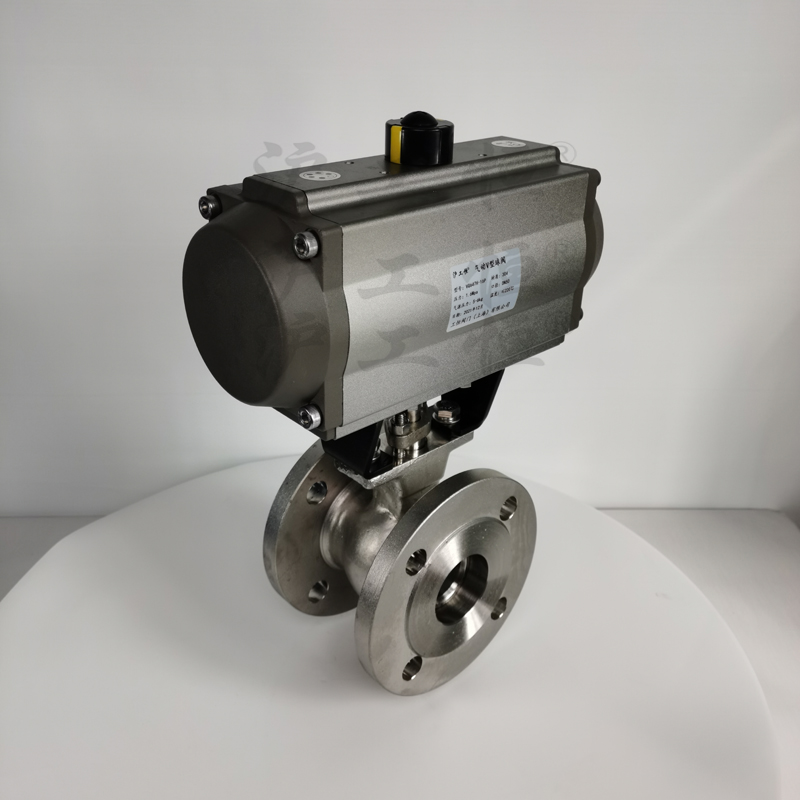

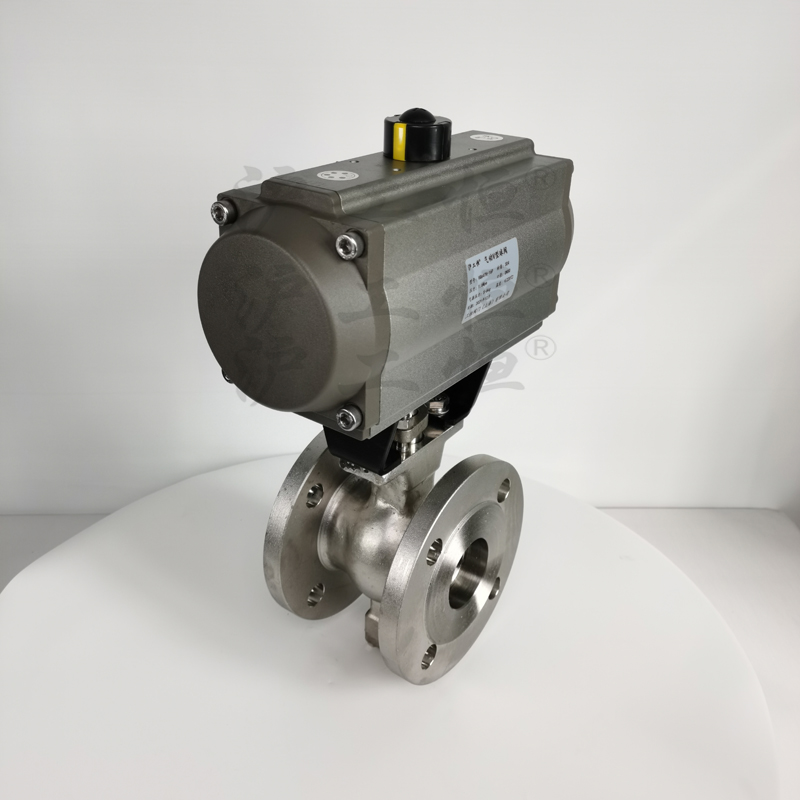

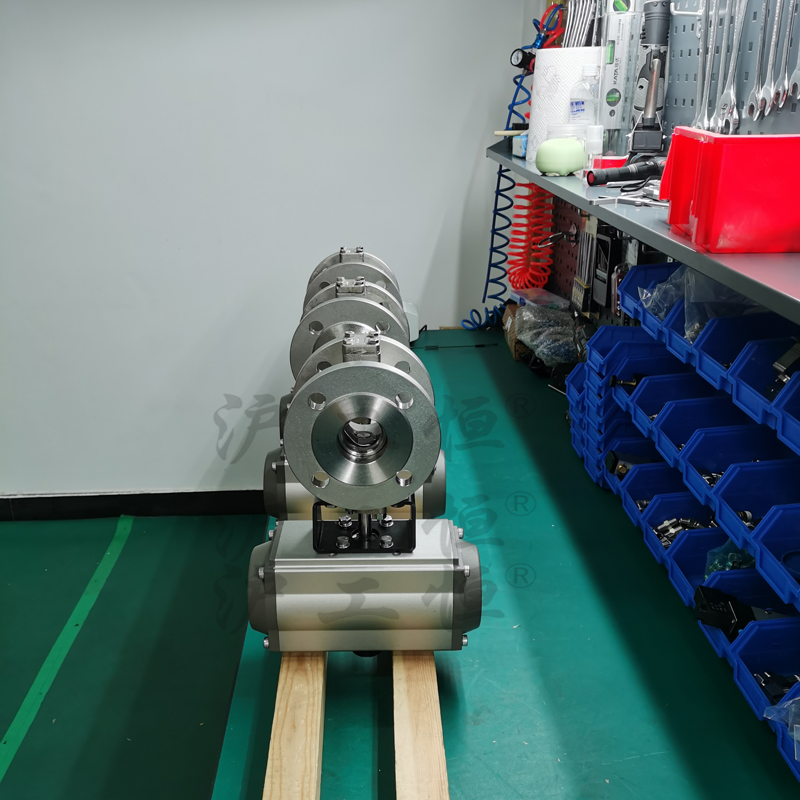

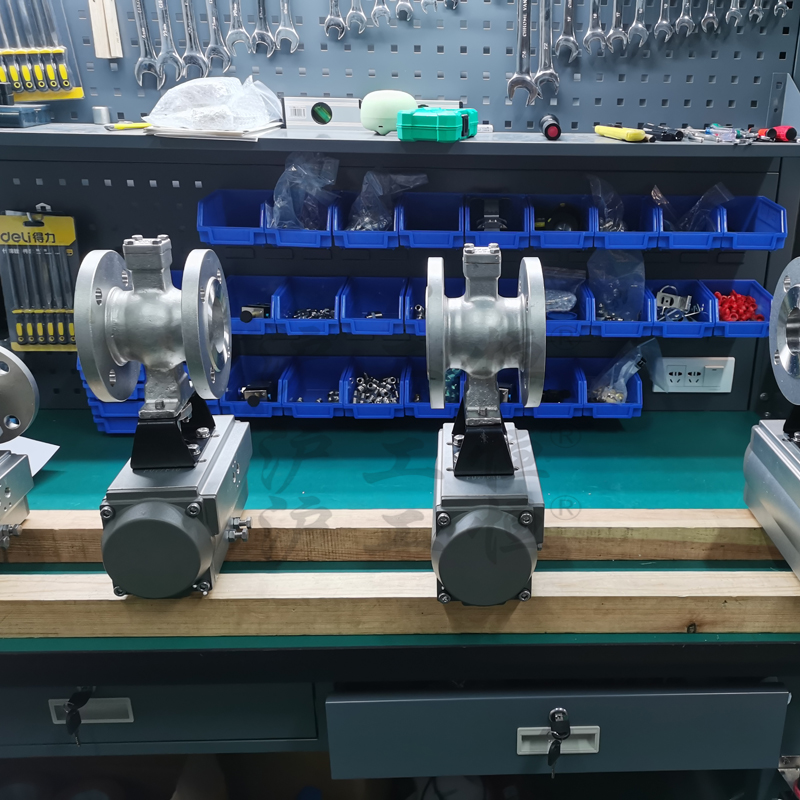

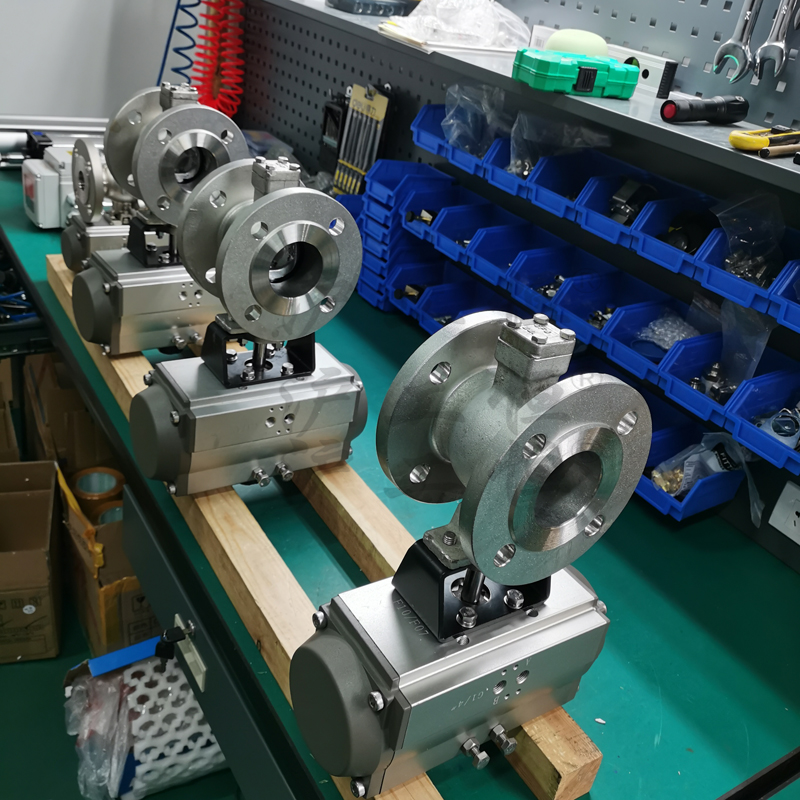

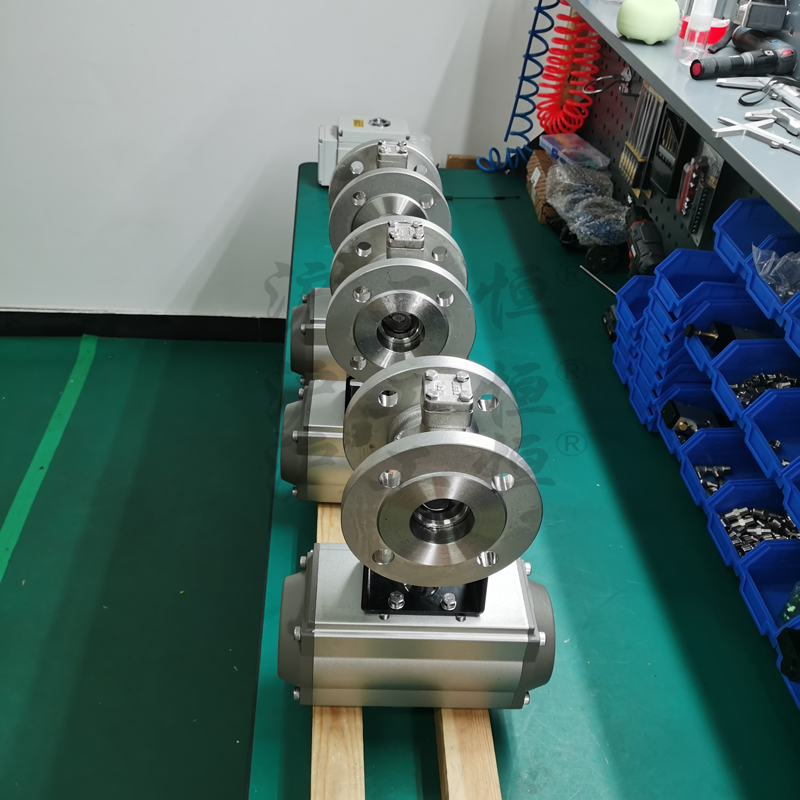

VQ647Y-16P不锈钢气动V型球阀
类别：气动阀门 日期：2022-09-07
产品概述
气动V型调节球阀采用圆柱型弹簧预载的带补偿性可动金属阀座结构，密封性能好。球芯与阀座不会产生卡阻或脱离，使用长。球芯上的V形切口与金属阀座之间具有剪切作用，适用于控制高粘度，含纤维、固体颗粒及浆料等介质。结构制造纸工业的纸浆显得优。阀门的流通能力大、压力损失小、且介质不会沉积在阀体中腔，阀门具有近似等有分比的流量特性、可调范围大，还具有调节与定位的功能。
零件材质表
|
零件名称 |
材质 |
|
|
阀体、阀盖 |
WCB |
CF 8 |
|
密封圈 |
2Cr13 氮化 |
304 氮化 |
|
球体 |
2Cr13 硬格 |
304 硬格 |
|
阀座、阀杆 |
2Cr13 |
304 |
|
垫片 |
柔性石墨 不锈钢 |
柔性石墨 不锈钢 |
|
双头螺柱 |
35CrMoA |
1Cr18Ni9Ti |
产品性能规范
|
公称压力 |
试验压力（MPa) |
适用介质 |
适用温度 |
|
|
壳体试验 |
密封试验 |
|||
|
1.6 |
2.4 |
1.76 |
水、油、气及高粘度，含纤维、固体颗粒等介质 |
-28℃～≤550℃ |
|
2.5 |
3.75 |
2.75 |
||
|
4.0 |
6.0 |
4.4 |
||
|
应用规范 |
连接法兰 |
JB79-59GB9113HG20592-97ANSI B16.5 |
||
|
检验试验 |
JB/T9092-99API 598 |
|||
