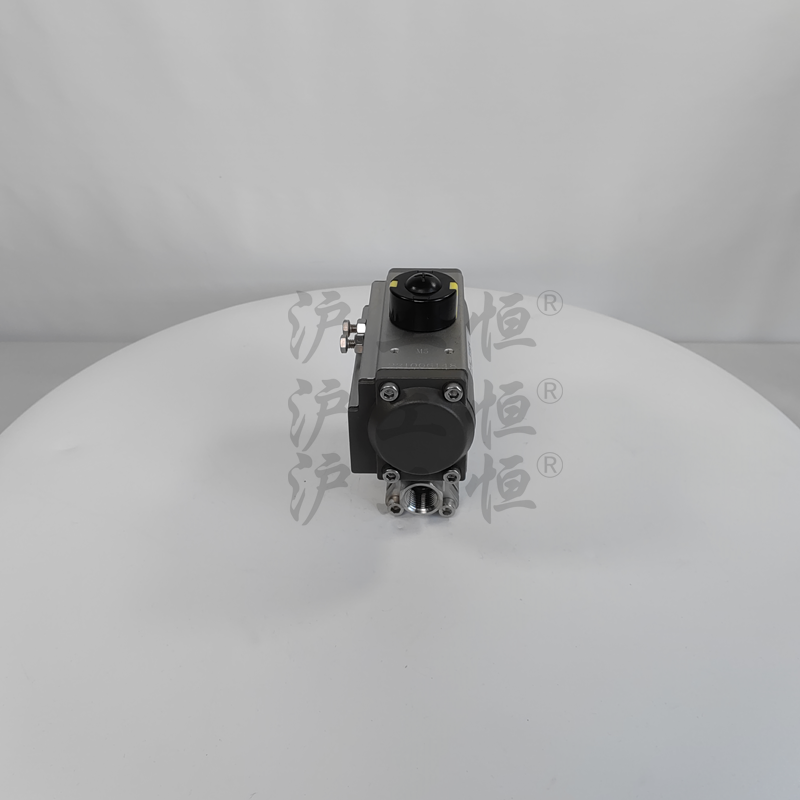

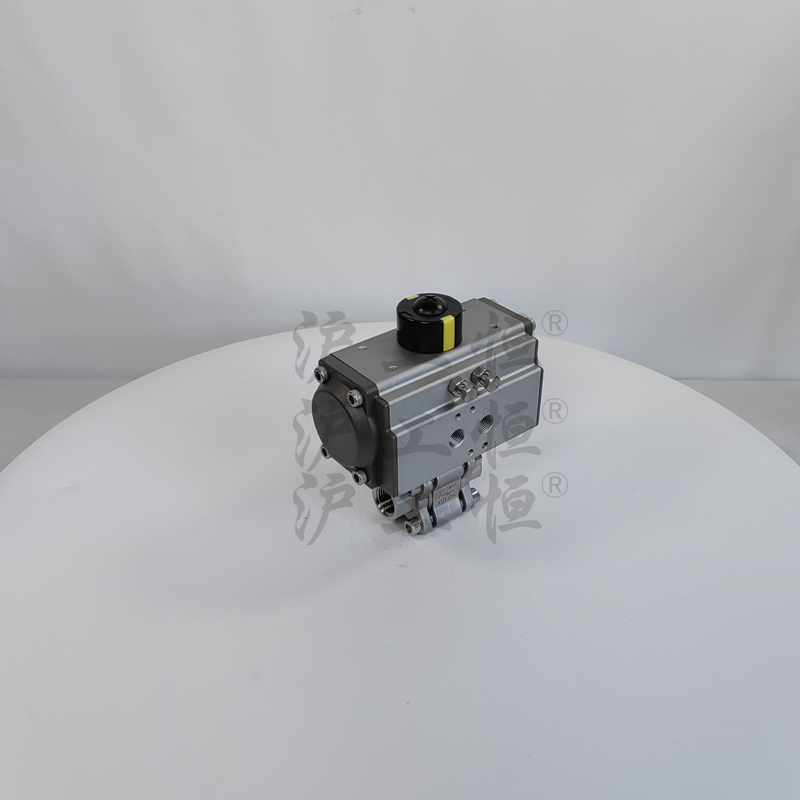

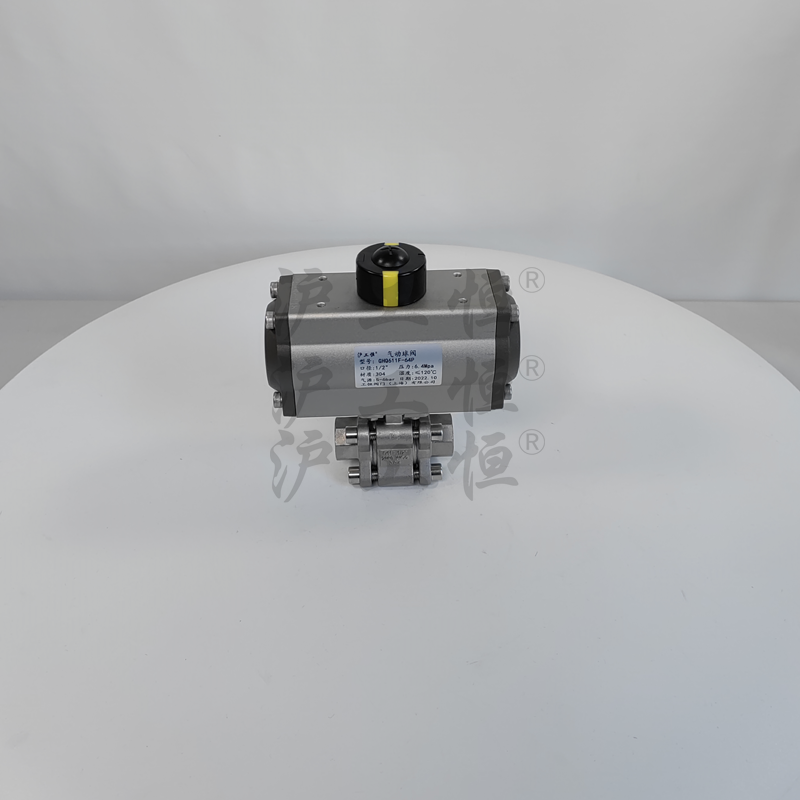

气动内螺纹三通球阀概述：

气动内螺纹三通球阀分L型和T型，法兰连接跟螺纹连接。L型三通球阀适用于介质流向的切换，能使相互垂直的两个通道连通：T型三通球阀适用于介质的分流、合流或流向切换，T型孔道可以使三个通道互相连通或使其中两个通道连通，三通球阀一般采用两个阀座结构，亦可根据用户要求采用四阀座结构。



主要技术参数：

①螺纹类型：G•NPT•BSPT DIN259/2999

②阀门检验：ISO/DIN 5208—1987

③驱动装置：ISO 5211④公称压力：PN1.6、2.5、4.0、6.4Mpa、1000WOG

⑤连接方式：螺纹 （L型、T型）⑥阀体材质：铸钢（WCB）、不锈钢CF8（304）、CF8M（316）

⑦阀球材质：不锈钢CF8（304）、CF8M（316）⑧密封材料：PTFE、PPL

⑨适用温度：-20℃～232℃～350℃

⑩适用介质：水、油、气等某些腐蚀性液体（W•O•G）⑪气缸选配：意大利AT

⑫气缸形式：双作用、单作用（弹簧复位式）

⑬环境温度：-20℃-+80℃⑭气源压力：双作用4～8bar、单作用5～8bar

⑮产品型号：Q615F/Q614F



气动内螺纹三通球阀性能参数与主要尺寸：
