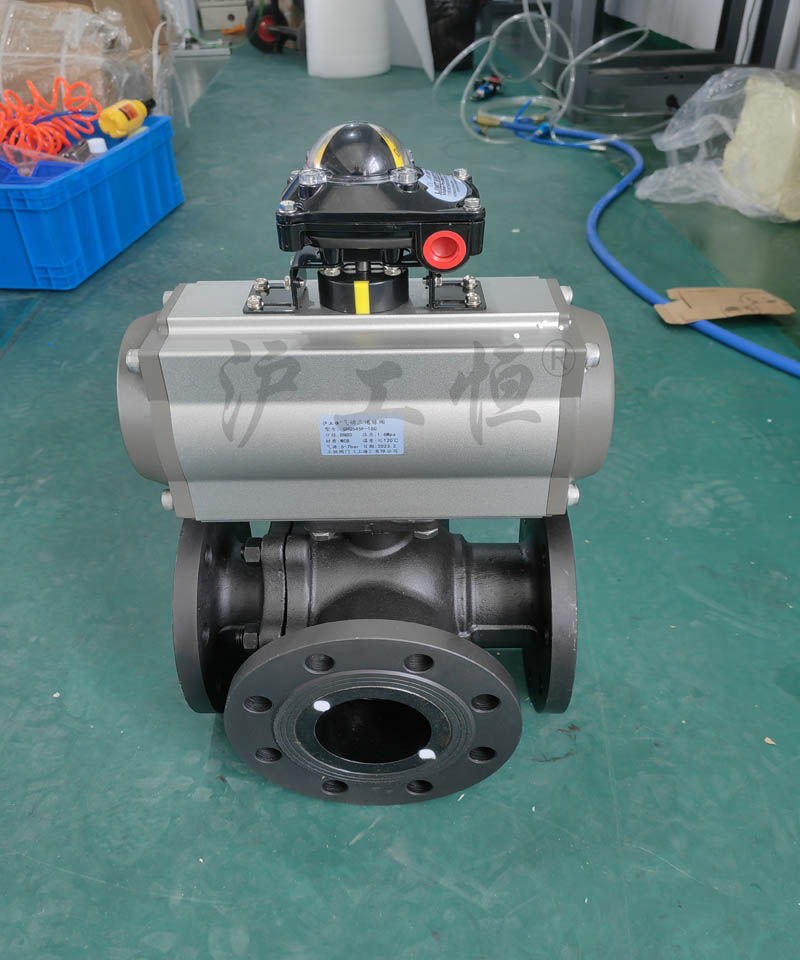

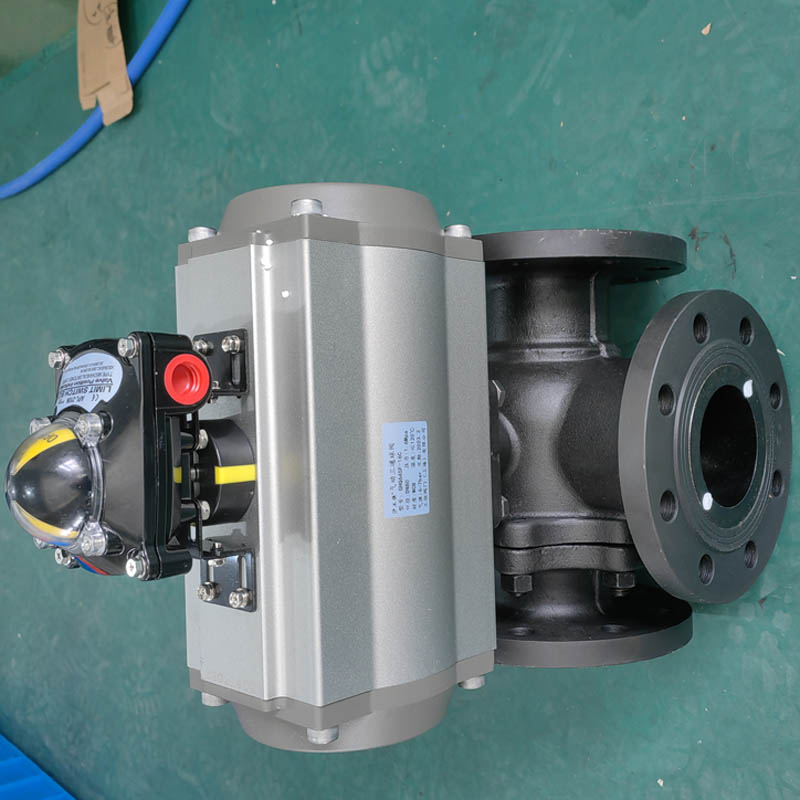

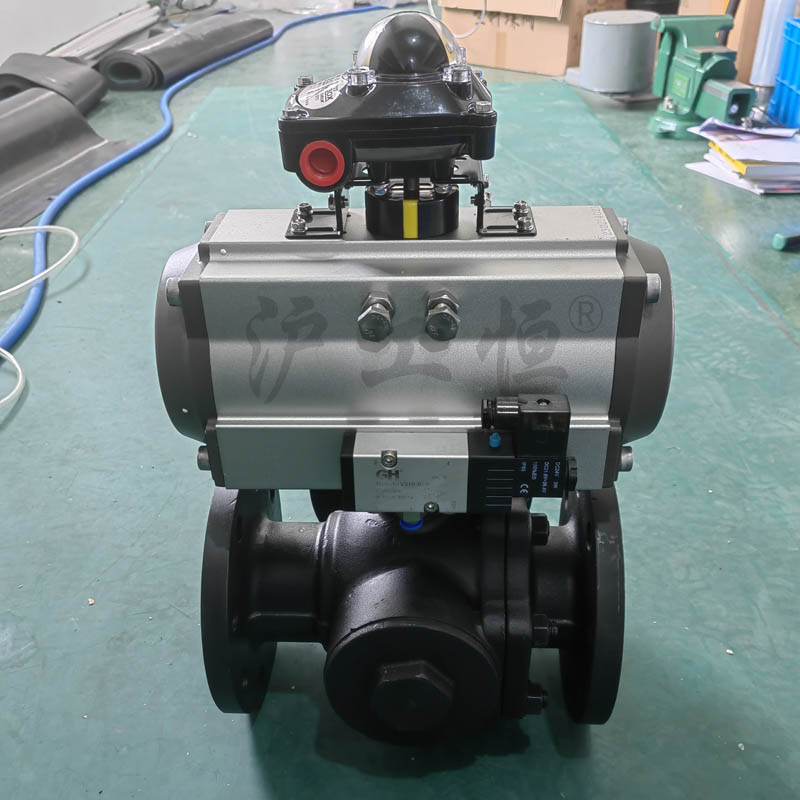

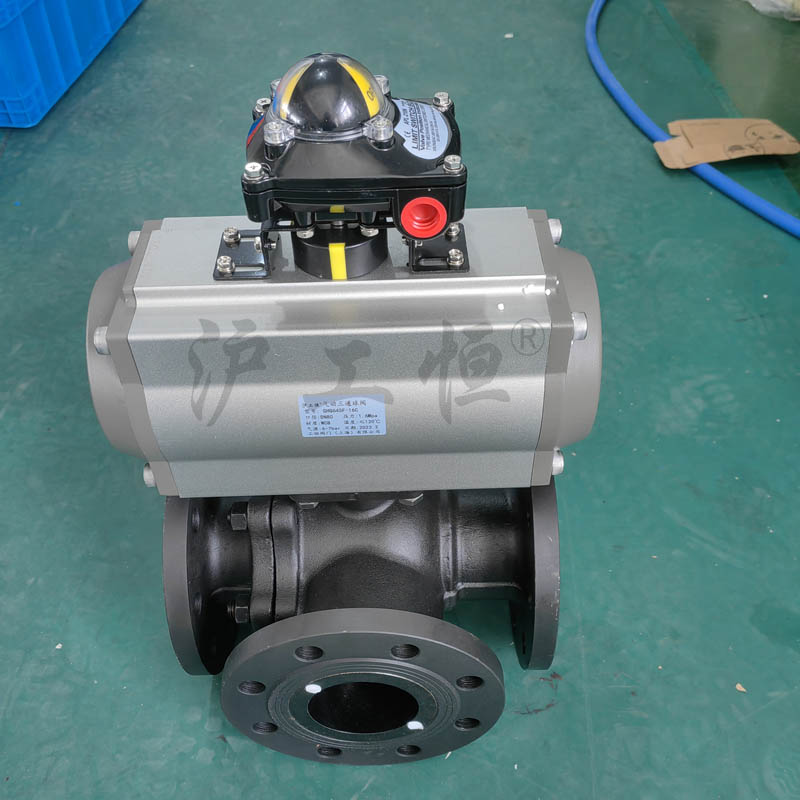

GHQ645F 碳钢气动三通球阀L型起分合流切换作用
类别：气动阀门 日期：2023-04-19
品牌
功能用途
连接方式
驱动方式
适应温度
公称压力
公称直径
是否定制
适用介质
适用范围
配件
数量
流动方向
颜色
可售卖地
材质
一、T型三通球阀产品概述
三通球阀具有四阀座密封的三通浮动球阀外型，造型美观，结构紧凑合理，它不仅可实现介质流向的切换，也可使三个通道相互连通，同时也可关闭任一通道，使另外两个通道连通，灵活控制管路中介质的合流或分流。
三通球阀与阀座密封根据工况不同，可分别采用软密封、喷焊镍基合金(硬度大于HRC60)、超音速涂钨钴合金(硬度大于HRC70)及特种硬质材料等多种先进工艺，适用各种苛刻工况！
二、T型三通球阀主要零部件材料表
| 序号 | 零件名称 | 材质名称(常规配置) | |||
| Q45F/H-25C | Q45F/H-25P | Q45F/H-25R | Q45F/H-25RL | ||
| 1 | 阀体、阀盖 | WCB | 304(CF8) | 316(CF3) | 316L(CF3M) |
| 2 | 填料 | PTFE、PPL、柔性石墨 | |||
| 3 | 球体 | 1Cr18Ni9Ti | 304 | 316 | 316L |
| 4 | 密封圈 | PTFE、PPL | |||
| 5 | 垫片 | PTFE、PPL | |||
| 6 | 阀座、阀杆 | 2Cr13 | 304 | 316 | 316L |
| 7 | 双头螺栓 | 35CrMoA | 304 | 316 | 316L |
三、T型三通球阀主要性能规范表
| 公称压力PN(MPa) | 试验压力 | ||
| 壳体 | 高压液密封 | 低压液密封 | |
| 1.6 | 2.4MPa | 1.76MPa | 0.6MPa |
| 2.5 | 3.75MPa | 2.75MPa | |
| 4.0 | 6.0MPa | 4.4MPa | |
| 适用工况 | 适用介质 | 水、油品、气等非腐蚀介质和酸碱腐蚀介质 | |
| 适用温度 | -28～350℃ | ||
| 应用规范 | 连接法兰标准 | JB79、GB9113、HG20592、 ASTM B16.5 | |
| 检验试验标准 | JB/T9092、API598 | ||
四、T型三通球阀主要外型尺寸表
|
公称通径 (mm) |
PN25(2.5MPa)尺寸(mm) | |||||||
| L | L1 | D | K | R | C | f | N-d | |
| DN15 | 150 | 75 | 95 | 65 | 45 | 14 | 2 | 4-ø14 |
| DN20 | 164 | 82 | 105 | 75 | 55 | 16 | 2 | 4-ø14 |
| DN25 | 180 | 90 | 115 | 85 | 65 | 16 | 2 | 4-ø14 |
| DN32 | 200 | 100 | 135 | 100 | 78 | 18 | 2 | 4-ø18 |
| DN40 | 220 | 110 | 145 | 110 | 85 | 18 | 3 | 4-ø18 |
| DN50 | 240 | 120 | 160 | 125 | 100 | 20 | 3 | 4-ø18 |
| DN65 | 260 | 130 | 180 | 145 | 120 | 20 | 3 | 4-ø18 |
| DN80 | 280 | 140 | 195 | 160 | 135 | 20 | 3 | 8-ø18 |
| DN100 | 320 | 160 | 215 | 180 | 155 | 22 | 3 | 8-ø18 |
| DN125 | 380 | 190 | 245 | 210 | 185 | 22 | 3 | 8-ø18 |
| DN150 | 440 | 220 | 280 | 240 | 210 | 24 | 3 | 8-ø23 |
| DN200 | 550 | 275 | 335 | 295 | 265 | 24 | 3 | 12-ø23 |
| DN250 | 670 | 335 | 405 | 355 | 320 | 30 | 3 | 12-ø25 |
| DN300 | 720 | 425 | 460 | 410 | 375 | 30 | 4 | 12-ø25 |
