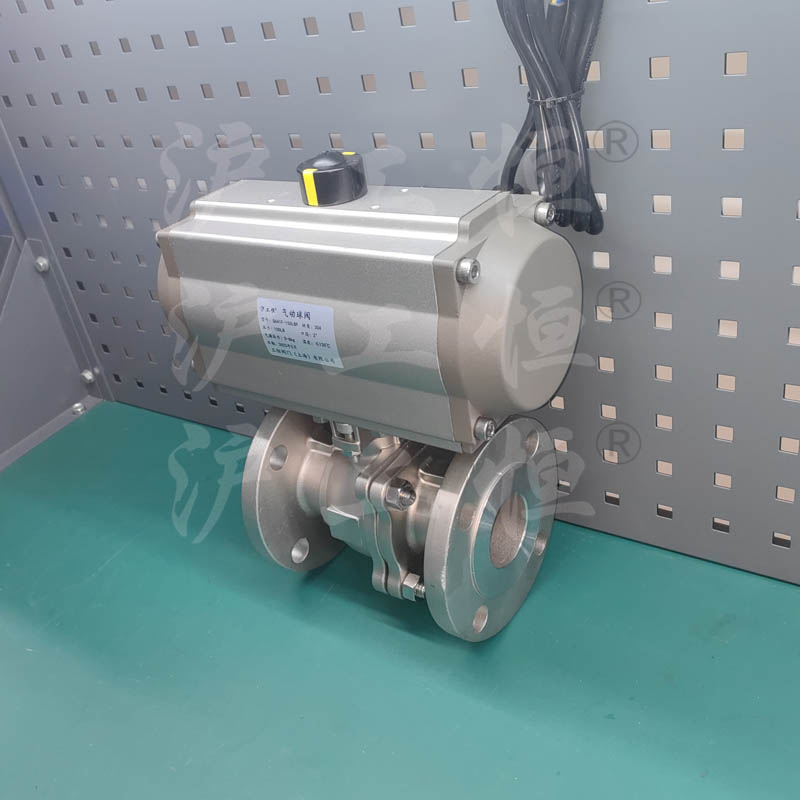

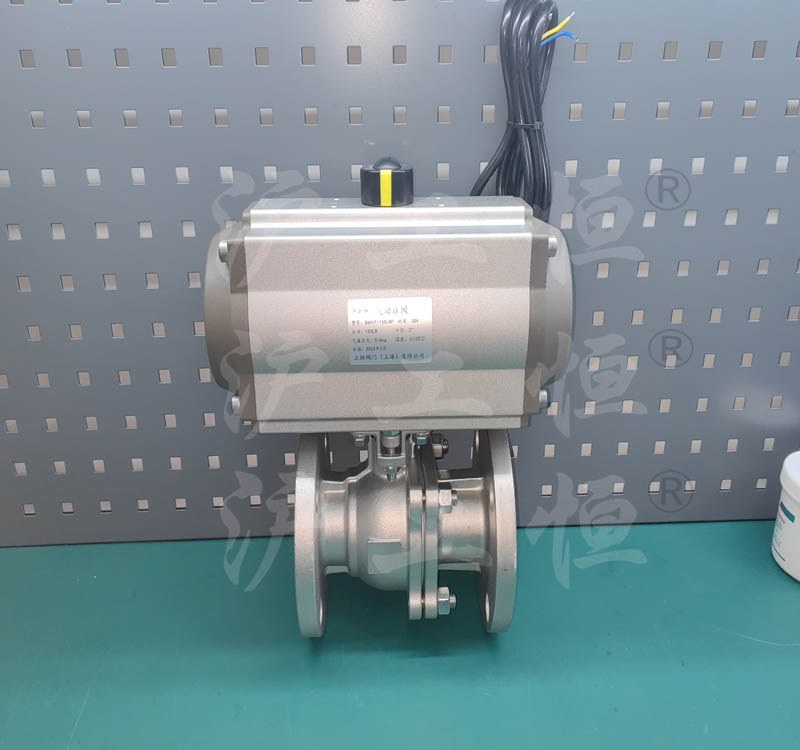

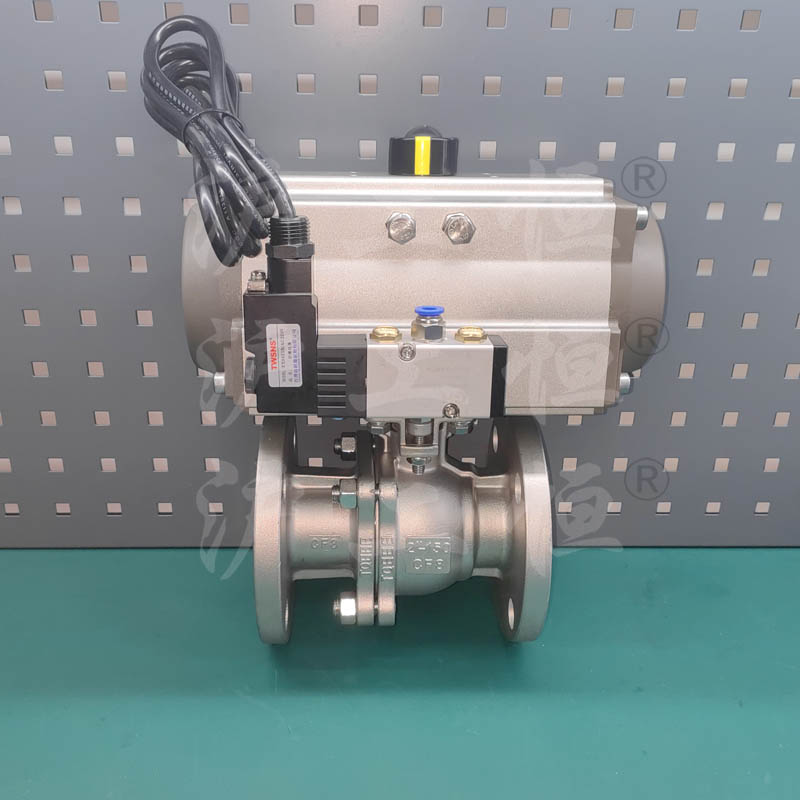

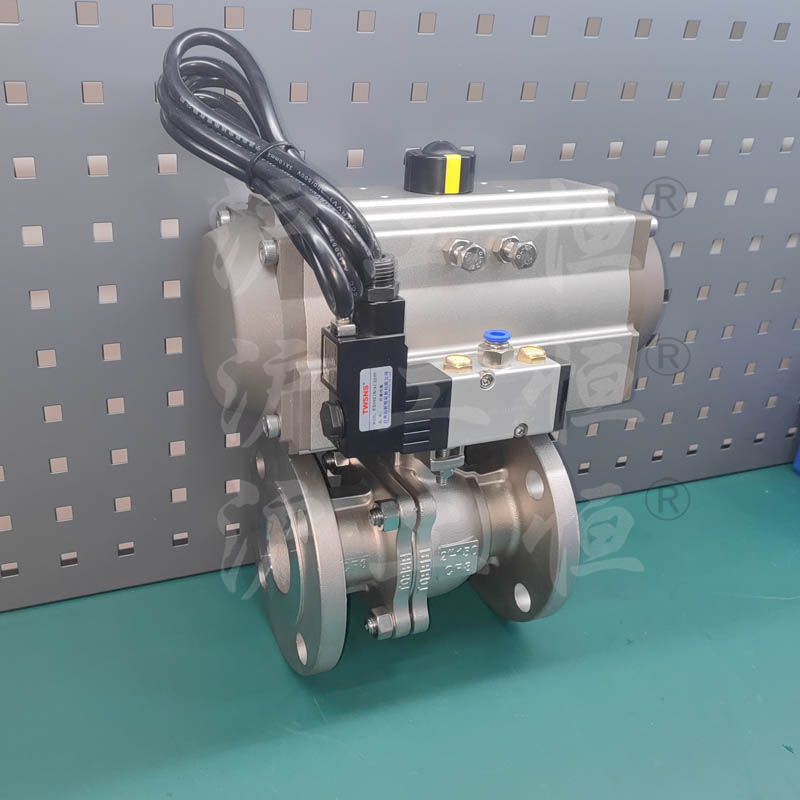

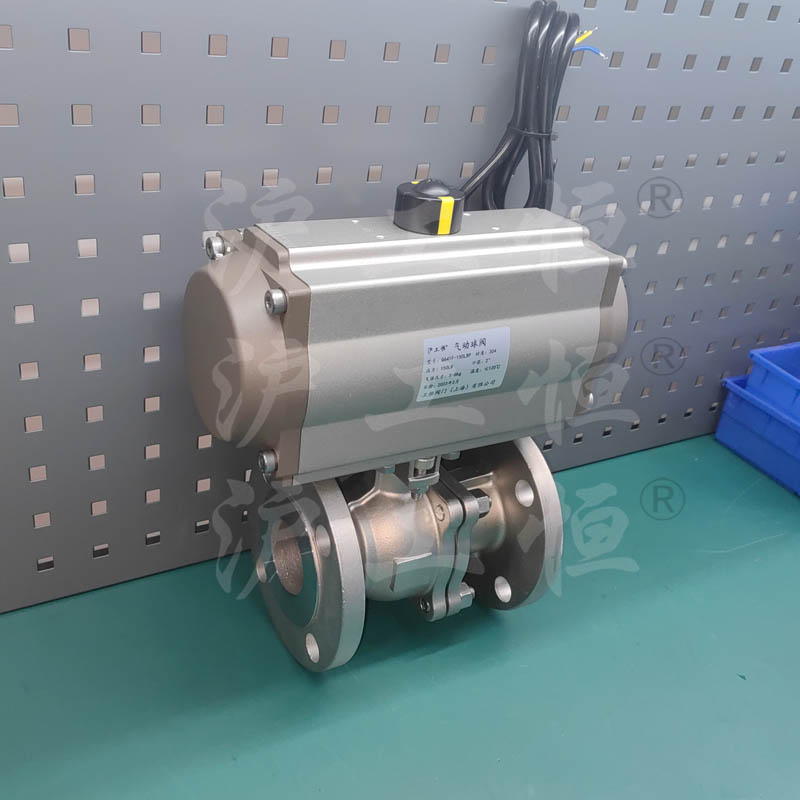

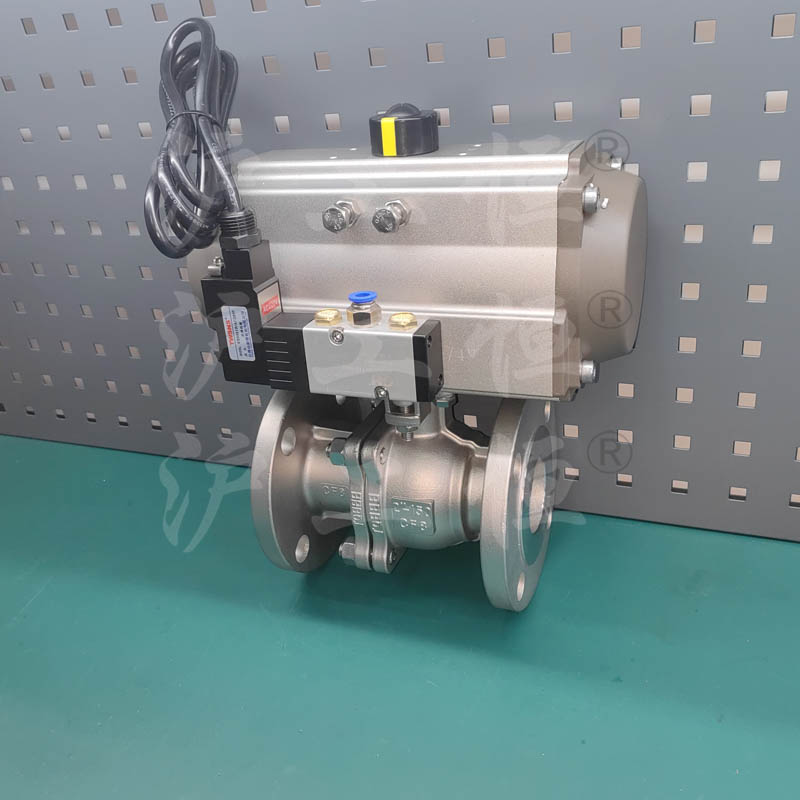

不锈钢美标法兰式气动防爆球阀 智能型防爆型
类别：气动阀门 日期：2023-04-21
品牌
流动方向
驱动方式
压力环境
适用介质
结构形式
类型(通道位置)
工作温度
公称通径
规格
连接形式
零部件及配件
数量
可售卖地
用途
材质
一、【气动法兰球阀】产品介绍
气动球阀是一种(球体)绕垂直于通道轴旋转90°的阀门，其由活塞式双作用或单作用(弹簧复位式)气动执行器和O型阀结构组成，配用附件电磁阀、空气过滤减压器、限位开关(阀位回讯器)或电-气阀门，实现对工艺管路中流体介质的自动调节控制或二位切断控制。
二、【气动法兰球阀】产品特点
1．气动球阀流体阻力小，是所有阀类中流体阻力小的一种，启闭迅速方便，以压缩空气为动力，通过活塞齿条，齿轮的机械传动阀杆，以角行程输出的扭矩转动球体 0~90°，就能快速完成启闭动作或调节动作。球芯通道平整光滑，不易沉积介质，可以进行管线式通球。结构简单、重量轻、密封性能好。是自动化控制系统中仪表的执行单元。
2．采用电-气阀门，以电信号和压缩空气为动力，接受控制系统输入的0-10mA DC或4-20mA DC电流信号，由调节器将压缩空气，转换成气源压力信号输入输出，改变球芯的旋转角度，可实现比例调节动作。
3．采用电磁换向阀、阀位回讯器，以AC220V或DC24V电源电压和压缩空气作动力，实现对流体介质的快速二位切断控制。
4．气动执行机构采用活塞式气缸及曲臂转换结构，输出力矩大，体积精小，采用全密封防水设计防护等级高。气缸体采用镜面气缸，无油润滑，磨擦系数小 具有的性及可靠性。所有传
动轴承均采用边界自润滑轴承无油润滑，确保传动轴不摩损。
三、 【气动法兰球阀】技术性能参数
| 公称通径(DN) | 10 | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | |||
| 流量系数(KV) | 20 | 38 | 72 | 110 | 170 | 215 | 380 | 550 | 890 | 1400 | 2000 | 3580 | 5650 | 8100 | ||||
| 公称压力PN(MPa) | 1.6 2.5 4.0 6.4 | |||||||||||||||||
| 工作转角 | 0-90°(±3°可调) | |||||||||||||||||
| 泄漏量(Q) | 软密封：O泄漏符合ANSI B16.104 5级 硬密封：≤10-4×阀的额定容量 | |||||||||||||||||
| 气动执 行机构 | 型 号 | DA、GT、GTE系列；AW、AWS系列；ZSQ系列 | ||||||||||||||||
| 气源压力 | 0.3～0.7MPa(净化压缩空气) | |||||||||||||||||
| 作用形式 | 双作用/单作用(弹簧复位式) | |||||||||||||||||
| 控制型式 | 切断型/调节型 | |||||||||||||||||
| 流量特性 | 调节型:近似等比；二位切断型：快开性 | |||||||||||||||||
| 调节型 | 输入信号 | 电信号：0～10mA、4～10mA 气信号：20～100kPa | ||||||||||||||||
| 基本误差 | 带≤±2.5% | |||||||||||||||||
| 回 差 | 带≤±2.5% | |||||||||||||||||
| 切断型 | 回信电压 | AC220V/DC24V | ||||||||||||||||
| 切断时间 | ≤1.5S | ≤2S | ≤3S | ≤5S | ||||||||||||||
产品结构
| 产品名称 | 气动球阀 | |||
| 作用形式 | 开关型 调节型 | |||
| 连接形式 | 法兰式 对夹式 管螺纹式 | |||
| 结构形式 | O型浮动球式 | O型固定球式 | ||
| 阀座密封形式 | 软质密封 | 硬质合金密封 | 软质密封 | 硬质合金密封 |
球阀主要零件材料
| 公称通径mm | DN15-DN300 | |||
| 材料代号 | C(WCB) | P(304) | R(316) | |
| 主要零件 | 阀体 | WCB | ZG1Cr18Ni9Ti | ZG1Cr18Ni12Mo2Ti |
| 球体 | 2Cr13、(304) | 1Cr18Ni9Ti | 1Cr18Ni12MoTi | |
| 阀杆 | 2Cr13 | 1Cr18Ni9Ti | 1Cr18Ni12MoTi | |
| 阀座密封 | 增强聚四氟乙烯 、对位聚苯 、硬质合金钢密封 | |||
| 填料 | 聚四氟乙烯 、柔性石墨 | |||
| 适用工况 | 适用介质 | 蒸汽、水、油品 | 硝酸碱类腐蚀性介质 | 醋酸类腐蚀性介质 |
| 适用温度 | 聚四氟乙烯≤150℃，对位聚苯≤300℃，金属密封≤450℃ | |||
