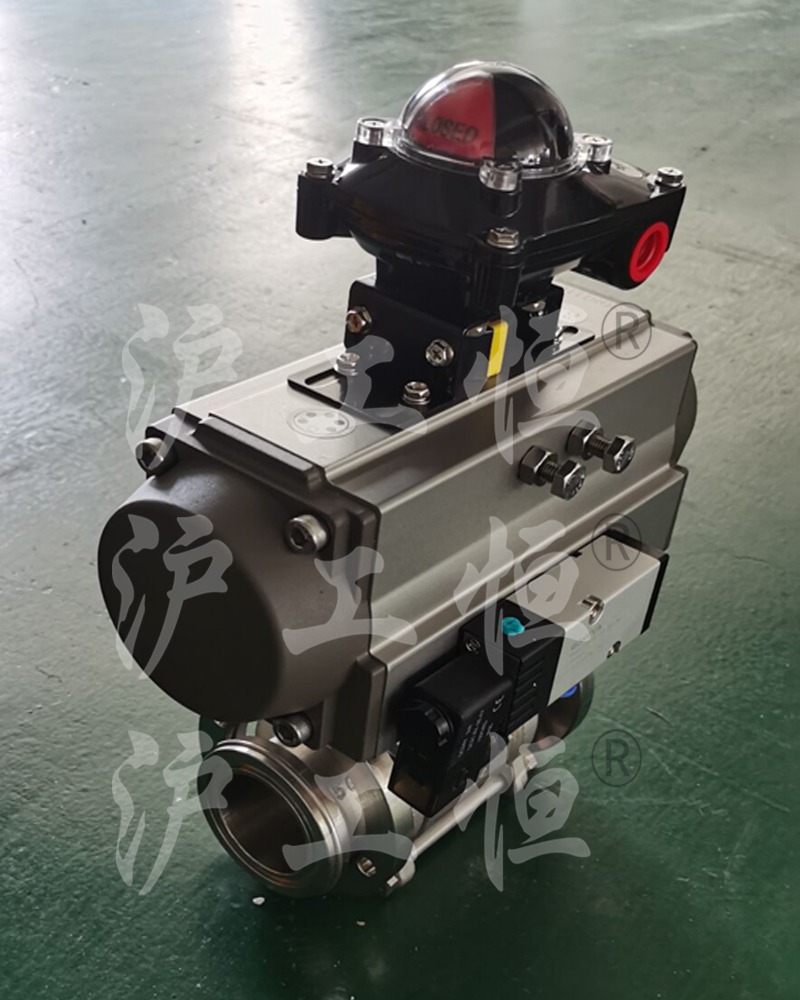

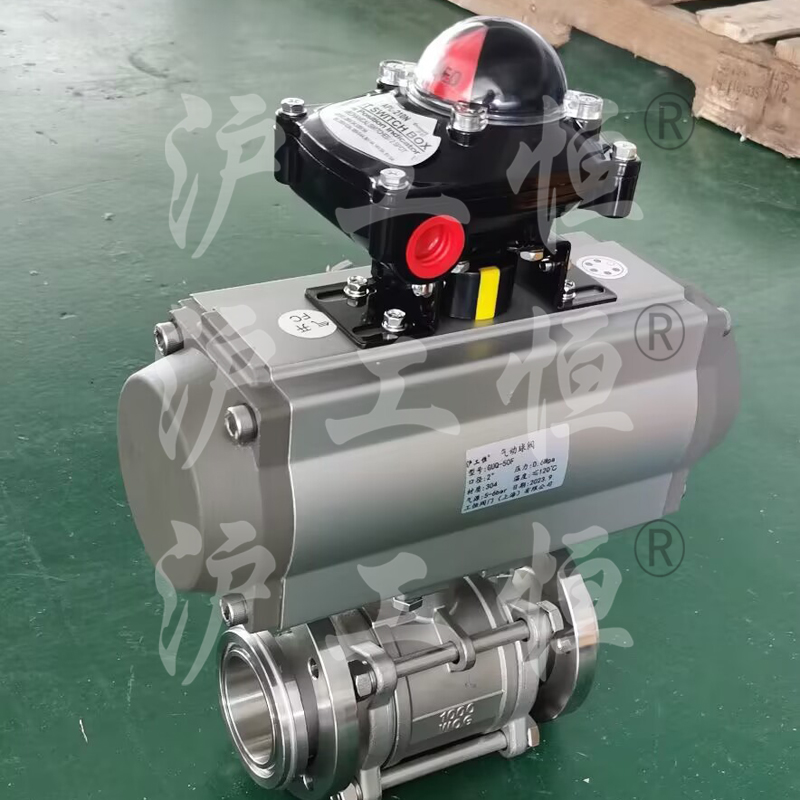

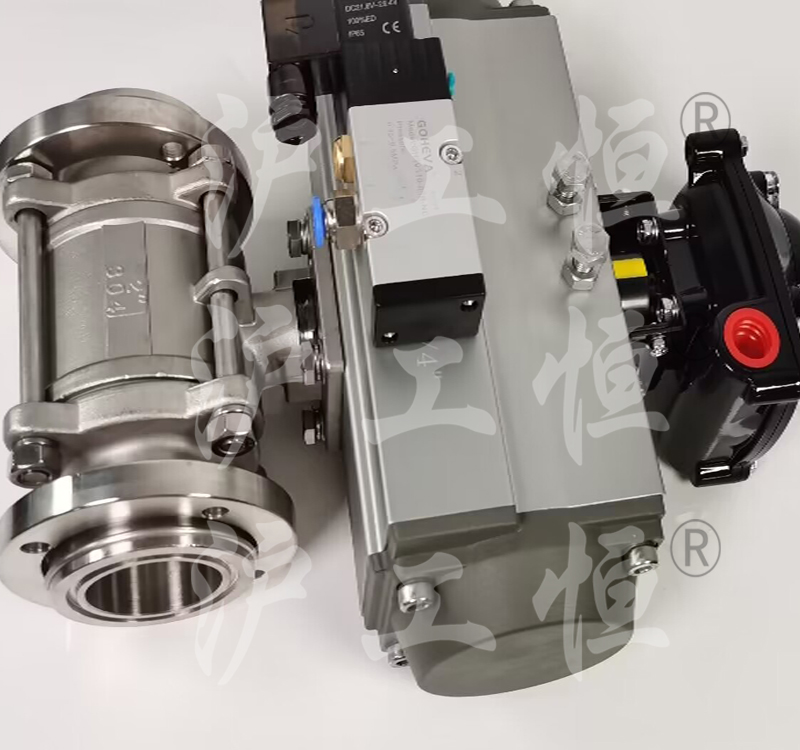

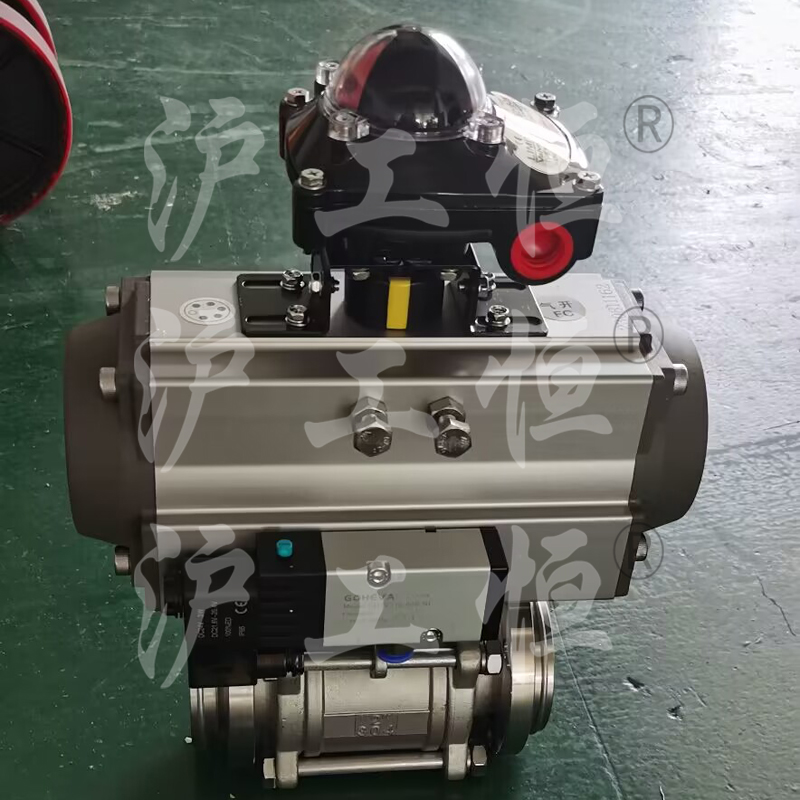

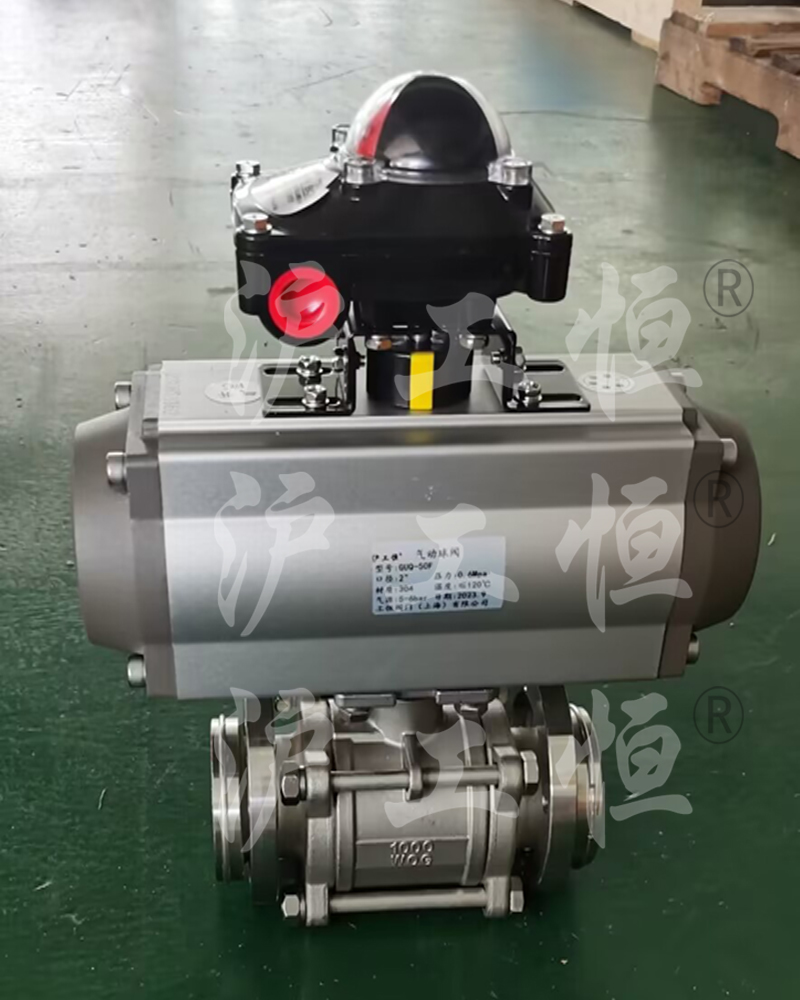

GUQ -50F型负压零泄漏不锈钢球阀 活套法兰气动高
类别：气动阀门 日期：2023-09-22
品牌
公称直径
数量
是否支持加工定制
是否进口
包装规格
产地
功能用途
适用范围
颜色
密封形式
流动方向
使用介质
可售卖地
材质
型号
GUQ型气动高真空压力球阀产品说明
GUQ系列气动真空球阀是在1.3×10-7～6×105Pa的真空系统中用来开启或隔断气流的气动阀门， 适用各类气体，液体等正、负压力管道系统，符合GMP标准。
GUQ型配智能定位器气动高真空压力球阀工作原理：
GUQ型系列气动真空球阀是适用于真空系统中接通或切断管路中的介质流。该阀以压缩空气为动力，通过控制气动元件来改变气路方向，推动活塞齿条、齿轮的机械传动，以角行程输出扭矩来驱动球阀作启闭运动。阀门为直通式，靠球面密封，因而既能用在真空状态下，也能在低压状态下使用，并可任意位置安装。气缸分为双作用和单作用（弹簧复位），可选配反馈信号装置及电气阀门定位器。
GUQ型配智能定位器气动高真空压力球阀主要技术性能
| 阀门漏率：Valve Leak Rate | ≤1.3×10-4Pa.L/S. |
| 适用温度：Applicable Temperature | -30～+150℃-30～+150℃（PPL密封） |
| 适用范围：Appy Range | |
| 连接型式 Loose Flange | 使用压力范围（Pa） |
| 活套法兰（GB6070、JB919） | 0.6×106～1.3×10-4 |
| 焊接法兰（GB6070、JB919） | 1.6×106～1.3×10-4 |
| 快卸法兰（GB4982） | 0.1×106～1.3×10-4 |
| 螺纹连接 Threaded Connection | 1.6×106～1.3×10-4 |
GUQ型气动高真空压力球阀主要零件材料
阀体、阀盖、阀杆：不锈钢密封件：四氟乙烯、丁橡胶、氟橡胶、PPL。
GUQ型配智能定位器气动高真空压力球阀
螺纹连接的外形及连接尺寸（图一）
| Model型号 | DN | G | H | E | L |
| GUQ-10（G） | 10 | 1/4" | 153 | 104 | 68 |
| GUQ-16（G） | 16 | 1/2" | 155 | 104 | 72 |
| GUQ-20（G） | 20 | 3/4" | 160 | 104 | 82 |
| GUQ-25（G） | 25 | 1" | 163 | 140 | 90 |
| GUQ-32（G） | 32 | 1-1/4" | 180 | 140 | 112 |
| GUQ-40（G） | 40 | 1-1/2" | 186 | 140 | 120 |
| GUQ-50（G） | 50 | 2" | 233 | 164 | 145 |
| GUQ-63（G） | 63 | 2-1/2" | 272 | 164 | 185 |
| GUQ-80（G） | 80 | 3" | 351 | 190 | 210 |
| GUQ-100（G） | 100 | 4" | 370 | 190 | 268 |
