产品概述

GT型活塞式气动执行器是将压缩空气为动力，通过活塞齿条、齿轮的机械传动，以角行程输出扭距的气动执行器，GT型活塞式气动执行器主要应有在气动阀门上，如气动球阀和气动蝶阀等，驱动阀门的开关及调节用，工恒牌GTGT型活塞式气动执行器外型小、重量轻、使用寿命长性能高。是目前一种新型的气动活塞式执行器产品。执行器分为双作用和单作用(弹簧复位)。气动活塞式执行器适用于角行程控制阀(球阀、蝶阀类)的开关和调节。也可用于其它需要回转的场合。



主要技术参数

基本设计	气动双活塞执行器、型号 GTD=双作用式、型号 GTE=单作用式(有弹簧返回)
制造特点	超宽面齿条(活塞)小齿轮传动技术、活塞及齿轮和壳体接触面有低磨擦材料制成的滑动轴承衬套、导向。单作用式有保险弹簧座。
采用标准	执行器与阀门连接：四个或八个螺栓孔符合标准 DIN/ISO 5211，轴装配孔符合标准DIN 3337。可供选择的装配轴孔有多种形状尺寸选择 。 执行器与控制阀连接：GTD/GTE100+350 符合标准 NAMUR或VDI/VDE 3845，GTD/GTE040+90 通过转接板连接。 执行器与信号盒连接：符合 VDI/VDE 3845。
零件材料	壳体：铝合金表面阳极化处理。端盖：铝合金表面喷塑处理。活塞/齿条：铝合金。密封O型圈：丁睛橡胶=NBR70。轴承垫圈/导环：塑料。
环境温度	-20 ～ 90O ℃
回转角度	双作用式=90度，单作用式=90度，标准执行器旋转轴角度从两端可调节 -5 ～ +5 度。
输出扭矩	3 ～ 10000Nm
空气压力	2 ～ 8bar， 10bar。
标准附件	电磁阀、电气定位器、限位开关（有机械式、接近式）、气源处理三联件（有减压器、过滤器、油雾器）、手操机构。

GT型活塞式气动执行器工作原理

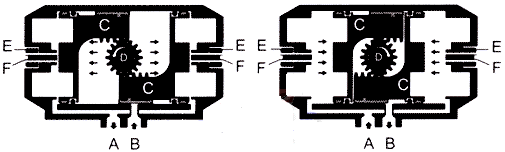

双作用式

压缩空气从气口(B)进入气缸两活塞(C)之间中腔时，使两活塞分离向气缸两端方向移动，两端气腔的空气通过气口(A)排出，同时 使两活塞(C)的齿条同步带动输出轴(D)(齿轮)逆时针方向旋转90度。可以从两端调整微量角度，松动螺母(E)用内六角扳手拧动调节螺栓(F)调整所 需角度,锁紧螺母(E)。反之压缩空气则从气口(A)进入气缸两端气腔时，使两活塞向气缸中间方向移动，中间气腔的空气通过气口(B)排出，同时使两活塞 (C)的齿条同步带动输出轴(D)(齿轮)顺时针方向旋转90度。

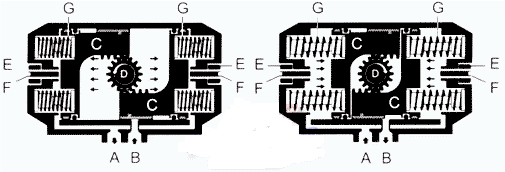

单作用式 (弹簧复位)

压缩空气从气口(B)进入气缸两活塞(C)之间中腔时，使两活塞分离向气缸两端方向移动，迫使两端的弹簧压缩，两端气腔的空气通过 气口(A)排出，同时使两活塞(C)的齿条同步带动输出轴(D)(齿轮)逆时针方向旋转90度。在压缩空经过电磁阀换向后，气缸的两活塞在弹簧的弹力下向 中间方向移动，中间气腔的空气从气口(B)排出，同时使两活塞(C)的齿条同步带动输出轴(D)(齿轮)顺时针方向旋转90度。可以从两端调整微量角度， 松动螺母(E)用内六角扳手拧动调节螺栓(F)调整所需角度,锁紧螺母(E)。

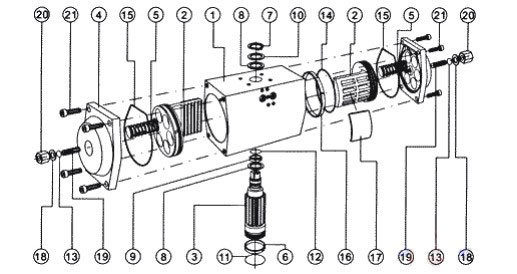

GT型活塞式气动执行器解剖图及零配件

序号	名称	数量	序号	名称	数量
1	缸体	1	13	端盖用密封圈	2
2	活塞	2	14	活塞减磨环	2
3	旋转轴	1	15	O形密封圈	2
4	端盖	2	16	活塞轴瓦	2
5	端盖(GTE)	2	17	六角螺母	2
6	轴用弹性挡圈	1	18	平垫圈	2
7	轴用上垫圈	1	19	O形密封圈	2
8	O形密封圈	1	20	调节螺栓	2
9	轴用上减磨环	1	21	内六角螺钉	4
10	轴用中垫圈	1	22	弹簧 /弹簧座	8-12
11	轴用下减磨环	1	23
12	O形密封圈	1	24
