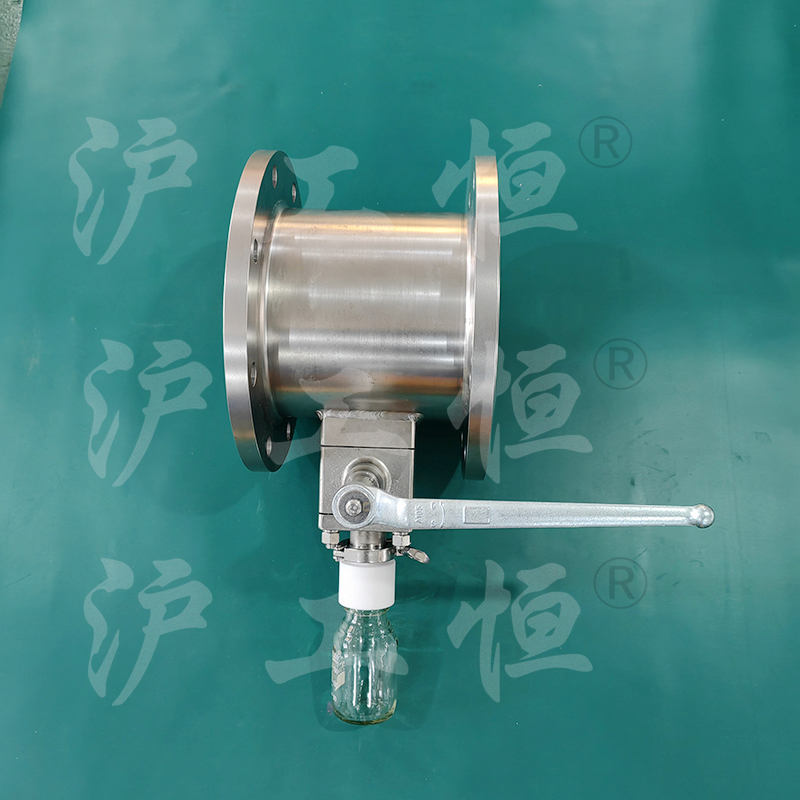

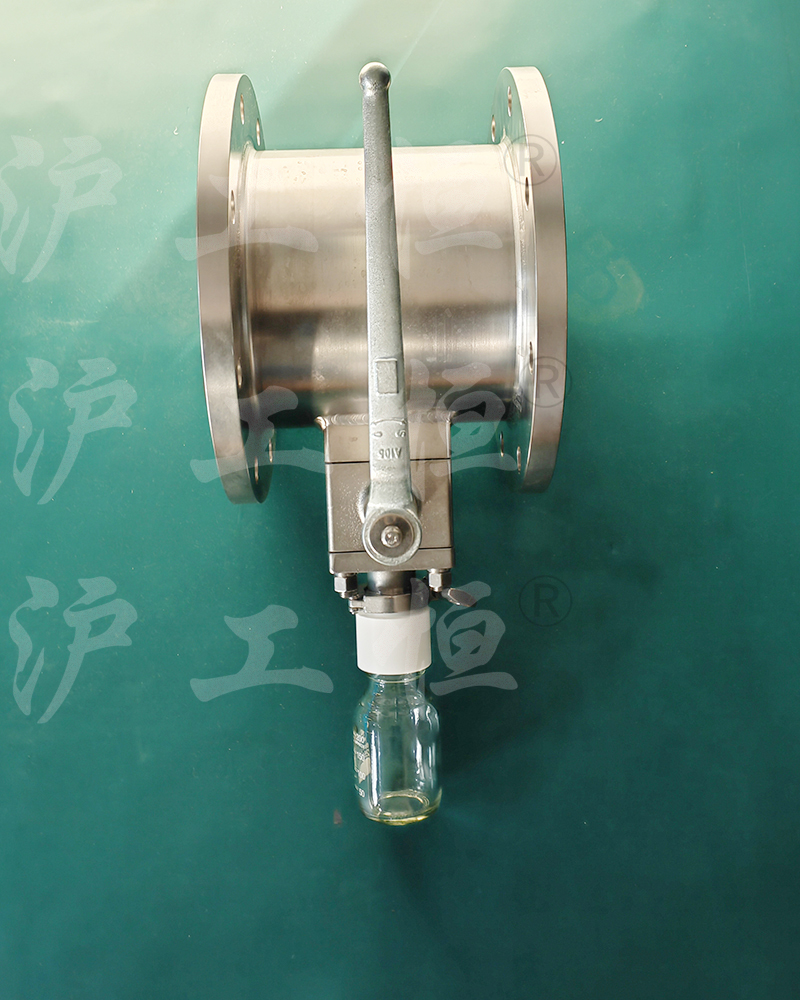

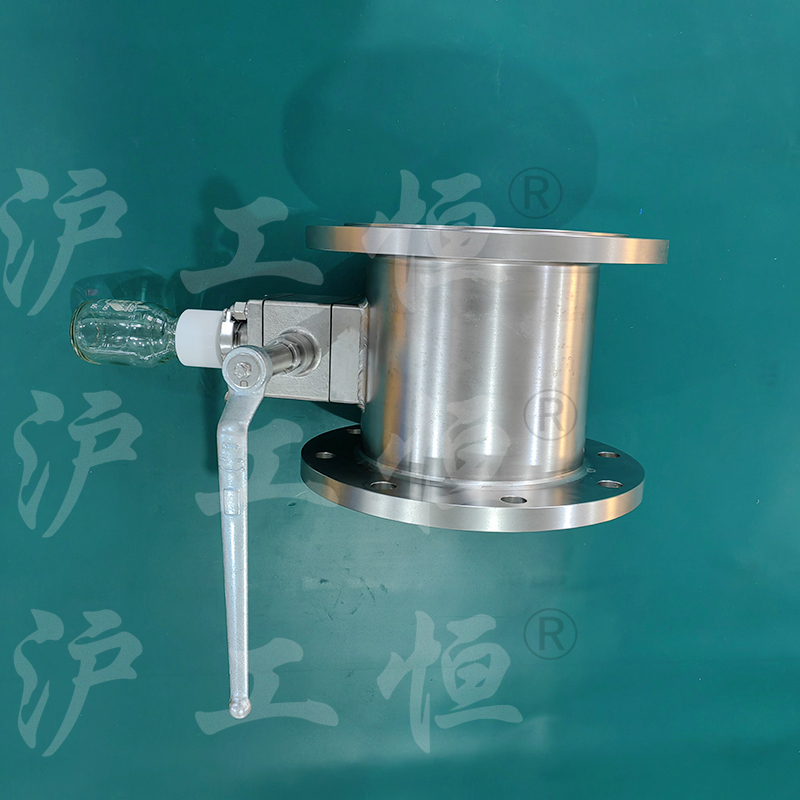

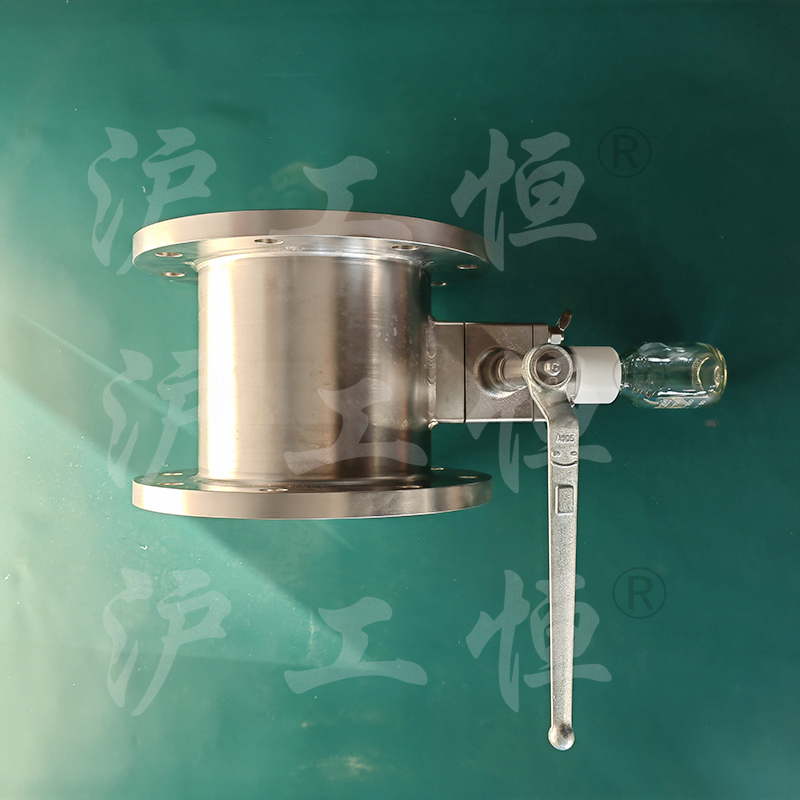

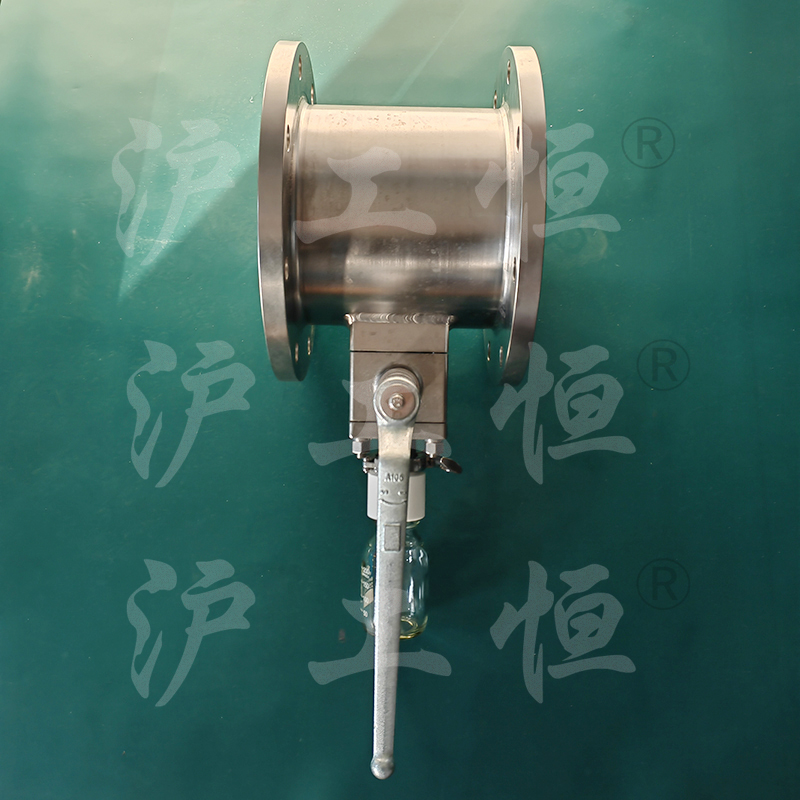

GHZXQYF-10大口径双相不锈钢2205-F51在线取样阀
类别：取样阀日期：2024-07-29
概述
GHZXQYF-10大口径双相不锈钢2205-F51在线取样阀，GHZXQYF-10-f51大口径双相不锈钢2205在线取样阀具有定量取样的优点，解决取样量不准的难题，定量取样量有35ML、80ML、100ML，GHZXQYF-10大口径双相不锈钢2205在线取样阀主要有阀体、定量阀芯、阀杆、阀座、取样瓶组成，取样瓶为可拆卸设计，试样进入取样瓶内，可将取样瓶密封，避免污染试样，流道无流阻设计，不影响流量，阀杆通过手柄、电动执行机构、气动执行机构旋转带动阀杆及阀芯使试样进入阀芯内，通过旋转阀芯180°实现试样进入取样瓶内，放样的同时，阀芯将取样口关闭，从而做到零泄漏及无压取样，不会因开关阀门对取样瓶造成压力冲击，从而保证操作者的安全。取样瓶可选透明和避光两种，本取样阀广泛应用在制药、化工、食品行业。
标准规格 STANDARD SPECIFICATION
| 公称通径 Body size | DN15~100 |
| 公称压力 Body ratings |
PN0.6~4.0Mpa ANSI Class 150,300 JIS 10K,30K |
| 取样量 Sampling quantity | 20ml、30ml、35ML、40ml、80ML、100ML |
| 取样容量 Sampling capacity | 80~1000ml |
| 安装方式 Installation mode |
水平、Horizontal 垂直（订做）Vertical (customized) |
| 尺寸标准 Dimension standard |
国标、美标、日标 GB, American standard, Japanese standard |
| 阀体材质 Body material |
不锈钢 Stainless steel(304, 304L, 316, 316L)， 不锈钢衬氟Stainless steel lined with fluorine（304+F46，306L+F46） 钛、Ti |
| 阀座材质 Seat material |
聚四氟乙烯（F）、对位聚苯（PPL） PTFE, PPL |
| 控制方式 Control |
手动、气动、电动 Switch type, Adjust type |
| 电动执行器形式 Electric actuator form |
普通型、防爆型、智能一体化 Standard type, Explosion-proof type, Intelligent integration |
| 电源电压 Power supply voltage |
24V/110V /220V/380V交流电源或 24V/110V 直流电源 24V/110V/220V/380V AC or 24V/110V DC |
| 设计依据 Design Basis | GB 标准 Standard |
| 设计标准 Design standard | GB/12224-2005 ANSI B16.34 |
|
连接方式 Connection mode |
内螺纹、外螺纹、焊接、法兰、卡箍 Internal thread, external thread, welding,flange, clamp |
|
试验和检验 Test＆inspection |
GB/T13927-2008 |
Note: The structural length and connection size of series sampling valve can be designed and manufactured according to user requirements.
