ZRSN不锈钢电动双座调节阀

类别：双座调节阀日期：2018-10-05

ZRSN不锈钢电动双座调节阀

产品概述

ZRSN不锈钢电动双座调节阀是一种压力平衡调节阀，采用笼式套筒导向、单座密封结构，配用多弹簧执行机构或者 电动执行机构，流道呈S流线型，选用进口密封环。整体具有工作平稳、允许压差大、流量特性精确噪音低等特点。特 别适用于对泄漏量要求不高、阀前后压差较大的工作场合。 本系列产品有常温型、高温型、低温型、调节切断型、 波纹管密封型等多种型式。产品公称压力等级有 PN1.6、4.0、6.4；阀体口径范围 DN20-DN300；适用流体温度-150℃-+560℃ 范围内多种档次；泄露等级氛分为Ⅳ级、Ⅴ级；流量特 性有直线、等百分比。多种规格可供选择。 本系列调节阀采用模块化设计，可采用不同组合、配用各种附件。

主要技术参数

ZRSN不锈钢电动双座调节阀主要技术参数
本体部分
阀体形式 直通双座球型铸造阀
阀体材质 ZG230-450  ZG1Cr18Ni9
公称通径 DN20-DN300
公称压力 PN1.6  2.5  4.0  6.4  10.0MPa
ANSI  150  300  600LB JIS  10K  20K  30K  40K
连接形式 法兰：FF RF RTJ 等 焊接：SW  BW
结构长度 符合 IEC534
阀盖型式 常温型 高温型 波纹管密封型 低温型
填料 聚四氟乙烯 柔性石墨等
密封垫 金属夹石墨密封垫 四氟乙烯垫等
阀内部件
阀芯型式 双座导向型
流量特性 线性 等百分比
内件材质 1Cr18Ni9Ti  1Cr18Ni9Ti+PTFE
执行机构
电动 PSL系列 3810L系列

主要零件材料及内部结构

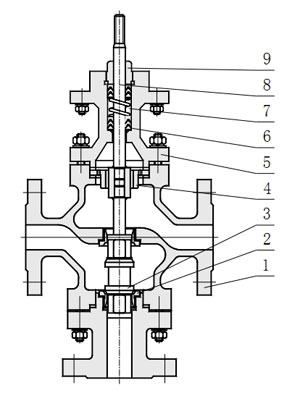

ZRSN不锈钢电动双座调节阀主要零件材料及内部结构
ZRSN不锈钢电动双座调节阀主要零件材料及内部结构
本体材质为碳钢
1 阀体 WCB LCB WC9
2 阀座 304 304 304
3 阀芯 304 304 304
4 导向套 304 304 304
5 阀盖 WCB LCB WC9
6 阀杆 304 304 304
7 填料 PTFE/柔性石墨
8 弹簧 65Mn
9 螺母 304 304 304
本体材质为不锈钢
1 阀体 CF8 CF8M CF3M
2 阀座 304 316 316L
3 阀芯 304 316 316L
4 导向套 304 316 316L
5 阀盖 CF8 CF8M CF3M
6 阀杆 304 316 316L
7 填料 PTFE/柔性石墨
8 弹簧 65Mn
9 螺母 304 316 316L
注：以上为标准配置结构，标准的阀体材料是碳钢和不锈钢，也可根据用户需求进行配置。

阀盖型式

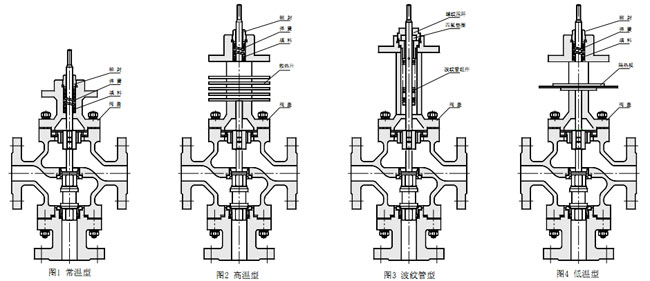

ZRSN不锈钢电动双座调节阀阀盖型式

注：常温型：常温型工作温度-20-+200℃，泄露等级为Ⅳ级。高温型阀盖增设散热片，可用于介质温度-60-+450℃的场合。波纹管密封型对上下移动的阀杆形成完全的密封，堵绝流体外漏。 低温型采用加长阀盖加隔热板结构可于-196℃深冷场合。


电动调节阀规格与技术参数

ZRSN不锈钢电动双座调节阀规格与技术参数
公称通径 DN（mm） 20 25 32 40 50 65 80 100 125 150 200 250 300
额定流
量系数
(KV)		 直线 7.6 12.1 19.4 30.3 48.3 75.9 121 194 302 484 759 1210 1936
等百分比 6.9 11 17.6 27.5 44 69.3 110 176 275 440 693 1100 1760
额定行程 L（mm） 16 25 40 60 100
公称压力 PN（MPa） 1.6  2.5  4.0  6.4
执行机
构型号		 PSL 201/202 204 208 312 320
3810L 3810LSA-08 3810LSA-20 3810LSB-30 3810LSB-50 3810LSC-65
固有流量特性 直线、等百分比
固有可调比 50:01:00
工作温度 t（℃） 普通型：铸钢-40-250；铸不锈钢-60-250 散热型：铸钢-40-450；铸不锈钢-60-450
输入信号 0-10mADC、4-20mADC、220VAC（开关信号）
电源电压 220VAC  50Hz

流量特性

ZRSN不锈钢电动双座调节阀流量特性
ZRSN不锈钢电动双座调节阀固有流量特性对行程下的相对流量数值 单位：(%)
行程
流量特性		 0 10 20 30 40 50 60 70 80 90 100
线性 2 11.8 21.6 31.4 41.2 51 61 40.5 80.6 90.7 100
等百分比 2 3 4.42 6.3 9.5 14.2 21.1 30.8 45.7 67.8 100


允许压差

ZRSN不锈钢电动双座调节阀电子式执行机构（PSL 系列） 单位（MPa）
执行机构
型号		 输出推力
（KN）		 阀座直径 dn（mm）
20 25 32 40 50 65 80 100 125 150 200
3810LSA-08 0.8 2.38 1.52 0.93 0.59 0.38
1.91 1.22 0.74 0.47 0.3
3810LSA-20 2 4.77 3.05 1.86 1.19 0.76 0.45
3.82 2.44 1.49 0.95 0.61 0.36
3810LSB-30 3     2.79 1.79 1.14 0.67 1.21 0.28 0.18 0.12 0.03
    2.23 1.43 0.91 0.54 0.96 0.22 0.14 0.1 0.02
3810LSB-50 5     4.66 2.98 1.91 1.13 1.51 0.47 0.3 0.21 0.08
    3.73 2.38 1.52 0.9 1.2 0.38 0.24 0.16 0.06
3810LSC-65 6.5           1.35 2.34 0.57 0.36 0.25 0.11
          1.08 1.87 0.45 0.29 0.2 0.08
3810LSC-99 10           2.26 2.92 0.95 0.61 0.42 0.2
          1.8 2.33 0.76 0.48 0.33 0.15
3810LSC-160 16                 0.97 0.67 0.35
                0.78 0.54 0.27
允许压差表的附注说明: 填料材质为 PTFE； 介质的流向与阀芯关闭的方向相反； 金属密封型泄露等级为Ⅳ级； 数值受公称压力、等级、温度限制； 波纹管密封型 P2≠0 时须重新核对；

配电动执行机构外形尺寸（常温型、高温型）

ZRSN不锈钢电动双座调节阀外形尺寸（常温型、高温型）单位（mm）
公称通径（DN） 20 25 32 40 50 65 80 100 125 150 200 250 300
结构长度
（L）		 PN16/25 180 185 200 220 250 275 305 350 410 450 550 670 770
PN40 185 190 210 230 255 285 310 355 425 460 560 690 795
PN64 190 200 220 240 265 295 320 370 400 475 570 752 819
常温型
(H)		 PN16/25 535 553 556 698 703 959 969 981 1061 1076 1109 1361 1458
PN40 540 558 561 703 708 964 974 986 1066 1081 1114 1366 1463
PN64 545 563 566 708 713 969 979 991 1071 1086 1119 1371 1468
常温型
(H)		 PN16/25 735 753 756 898 903 1209 1219 1231 1381 1396 1429 1711 1808
PN40 745 763 766 908 913 1219 1229 1241 1391 1406 1439 1721 1818
PN64 755 773 776 918 923 1229 1239 1251 1401 1416 1449 1731 1828
H1 PN16/25 95 117 120 139 144 188 208 220 268 278 320 441 465
PN40 100 122 125 144 149 193 213 225 273 283 325 446 470
PN64 105 127 130 149 154 198 218 230 278 288 330 451 475
H2 87 90
D 225 257 310
压力等级 GB：1.6、2.5、4.0、6.4MPa ANSI：150、300、600LB JIS：10、20、30K
执行机构 PSL 系列、3810 系列、DKJ 或 DKZ 系列等
注：表中尺寸为不带标准型附件数据。另由于产品改进技术创新参数可能有一定变化，请咨询公司技术部门索取数据。

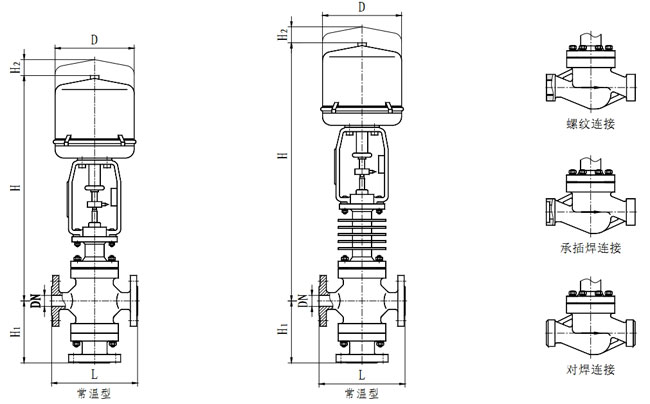

产品外形结构尺寸图

ZRSN不锈钢电动双座调节阀外形尺寸（常温型、高温型）
