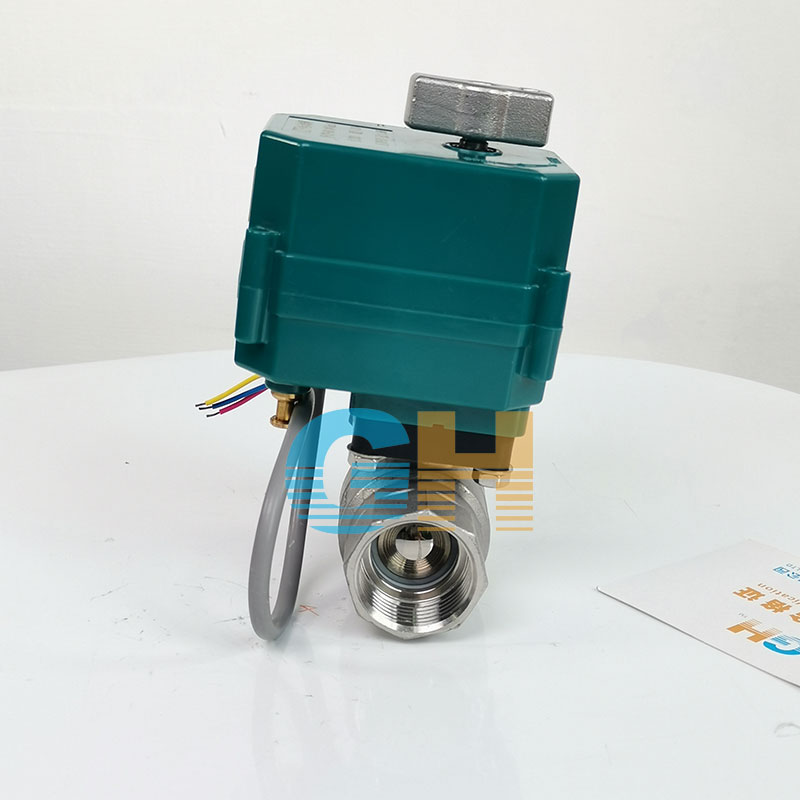

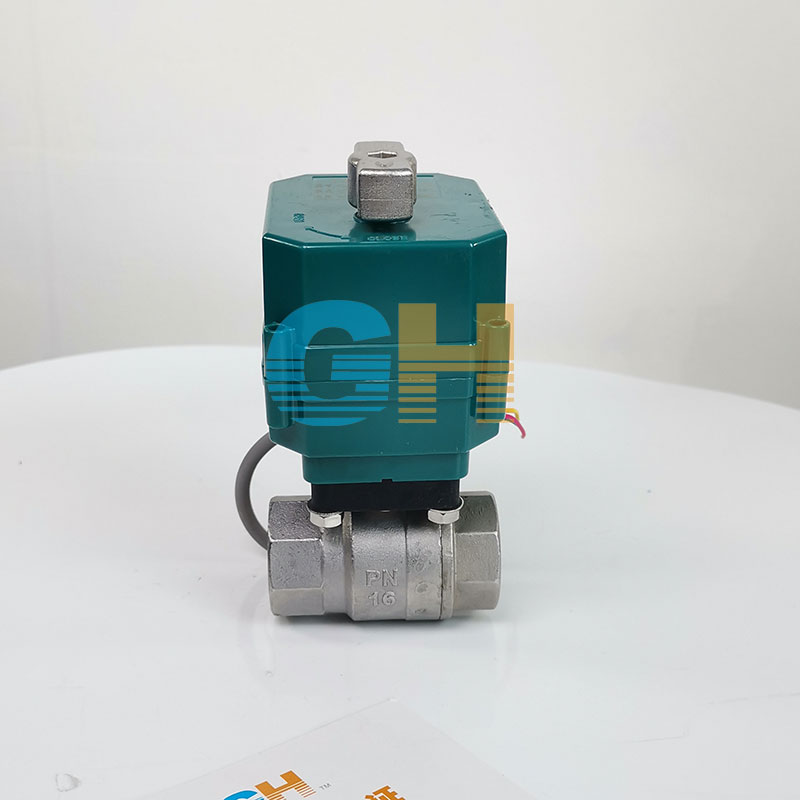

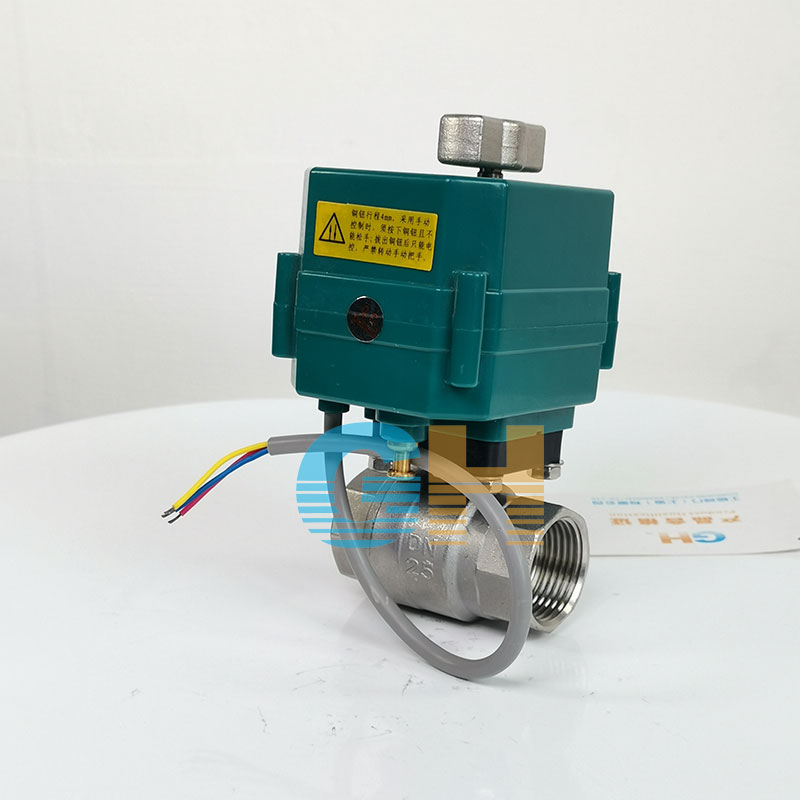

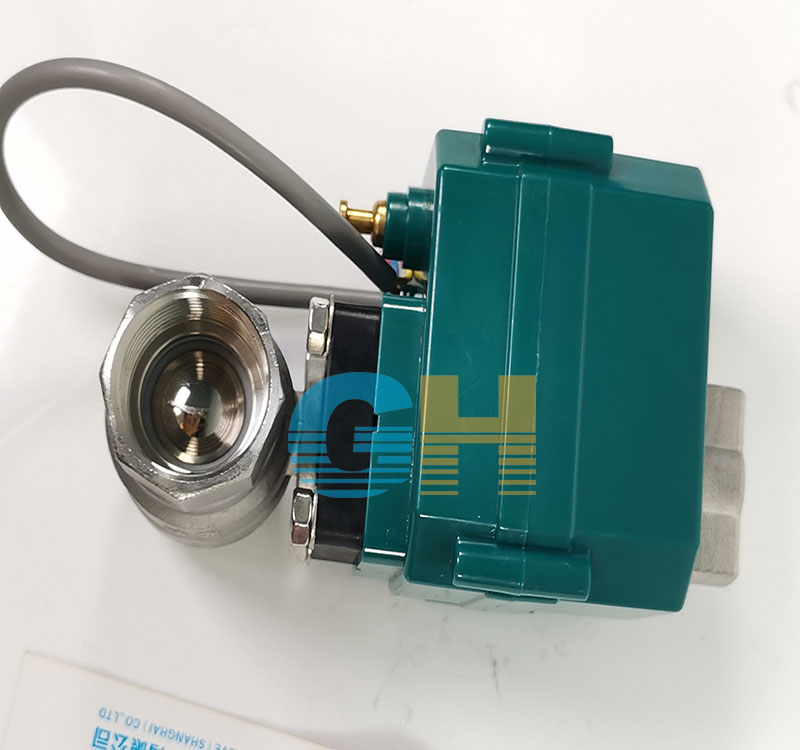

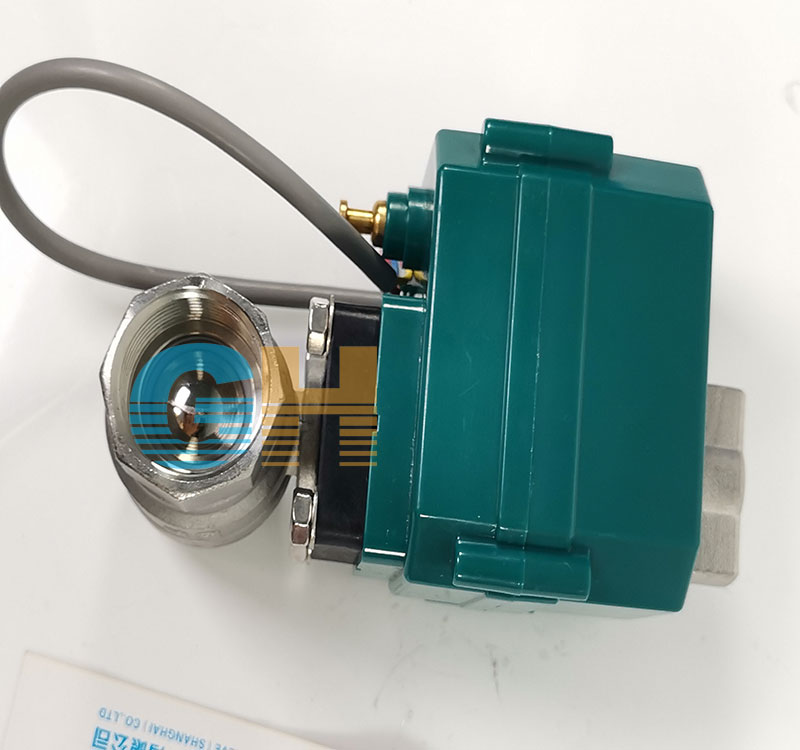

CTF-001电动球阀-不锈钢电动二通球阀
类别:电动阀门 日期:2021-05-06
品牌 : | GH/工恒 | 型号 : | CTF-001 |
材质 : | 碳钢 | 连接形式 : | 螺纹 |
结构形式 : | 浮动球球阀 | 公称通径 : | DN15-DN50(mm) |
适用介质 : | 水 | 压力环境 : | 常压 |
工作温度 : | 常温 | 标准 : | 国标 |
流动方向 : | 单向 | 驱动方式 : | 电动 |
零部件及配件 : | 执行器 | 用途 : | 截止 |
类型(通道位置) : | 二通式 |
产品详情
Product details
Product details
二、微型电动球阀接线方式说明
1、控制接线方式-2线说明:SW为双联开关,SW与OPEN相连,电动执行器正动作,阀开,到位后内部自动断
电,并保持在阀开的状态。SW与CLOSE相连,电动执行器负动作,阀关,到位后内部自
动断电,并保持在阀关的状态。执行器的动作为回转型(正反转)。
2、控制接线方式-3线
说明:SW与OPEN相连时,阀开,到位后内部自动短电,保持在阀开的状态;SW与CLOSE相连
时,阀关,到位后内部自动断电,保持在阀关的状态.执行器动作为回转型(正反转动作)。
3、控制接线方式-5线(外部断电)
说明:SW为双联开关,当SW与OPEN相连时,阀开,到位后绿线给出开到位信号OLS,控制器
在检测到OLS后,将SW连向STOP,阀门停止动作,保持在开到位的状态;当SW与CLOSE相连
时,阀关,到位后红线给出关到位信号CLS,控制器在检测到CLS后,将SW连向STOP,阀门
停止动作,保持在关到位的状态.执行器动作为回转型(正反转)。
4、宽电压接线方式-AC/DC9--24V
说明:SW与OPEN相连时,执行器正动作,阀开,到位后内部自动断电,并保持在阀开的状态;
SW与CLOSE相连时,执行器负动作,阀关,到位后内部自动断电,并保持在阀关的状态.执行
器动作为回转型(正反转).
5、快开快闭接线说明
说明:1、当SW闭合时,执行器正动作,阀开,到位后内部自动断电,保持在阀开的状态;
当SW断开时,执行器负动作,阀关,到位后内部自动断电,保持在阀关的状态.执行器动
作为回转型(正反转).2、POWER为执行器外接工作电源,电压范围为DC9~24V.其内部
采用法拉电容作为备用电源,安全可靠,充电时间快,可工作于开关频率比较高的场合。
三、微型电动球阀控制方式选型表
2线 | 3线 | 5线(外部断电) | AC220V5线 | 快开 | 断电复位 | 宽电压 | 开关指示 | 手动 | |
20 | DC3-5V | DC3-5V | DC3-5V | × | × | × | AC/DC9-24V | × | × |
20K | DC3-5V | DC3-5V | DC3-5V | × | √ | √ | AC/DC9-24V | √ | × |
20S | DC3-5V | DC3-5V | DC3-5V | × | DC3-6V | √ | AC/DC9-24V | √ | √ |
50 | DC3-5V | DC3-5V | DC3-5V | √ | × | √ | AC/DC9-24V | √ | √ |
DC12V | DC12V | DC12V | × | ||||||
DC24V | DC24V | DC24V | × |
四、微型电动球阀技术参数
型号 | 额定电压 | 工作电流 | 输出力矩 | 适配阀门口 径 | 开关 时间 |
控制 模式 |
防护 等级 |
工作 压力 |
介质 温度 |
QDV-15N |
DC3-6V ADC9-24V AC220V ADC85-265V |
Max80ma | Max-2NM | DN8-DN32 | 3-5s |
CR01 CR02 CR03 CR04 CR05 |
IP65 | 1.0-2.0MPa | 0-90度 |
QDV-15Q | Max80ma | Max-1.5NM | DN8-DN25 |
