V型电动对夹球阀 QV970H 对夹不锈钢常压电动浮动

类别：电动阀门 日期：2021-04-23

品牌 : GＨ/g 型号 : QV970H
材质 : 不锈钢 连接形式 : 对夹
结构形式 : 浮动球球阀 公称通径 : 50-100
适用介质 : 水 压力环境 : 常压
工作温度 : 常温 标准 : 国标
流动方向 : 单向 驱动方式 : 电子
零部件及配件 : 执行器 用途 : 调节
类型(通道位置) : 二通式
产品详情
Product details

基本信息
·
型号：VT2IDF33A
介质温度：-15-150℃
工作压差：10
适用介质：水
压力环境：常压
货号：012
用途：切断
外型尺寸：50mm

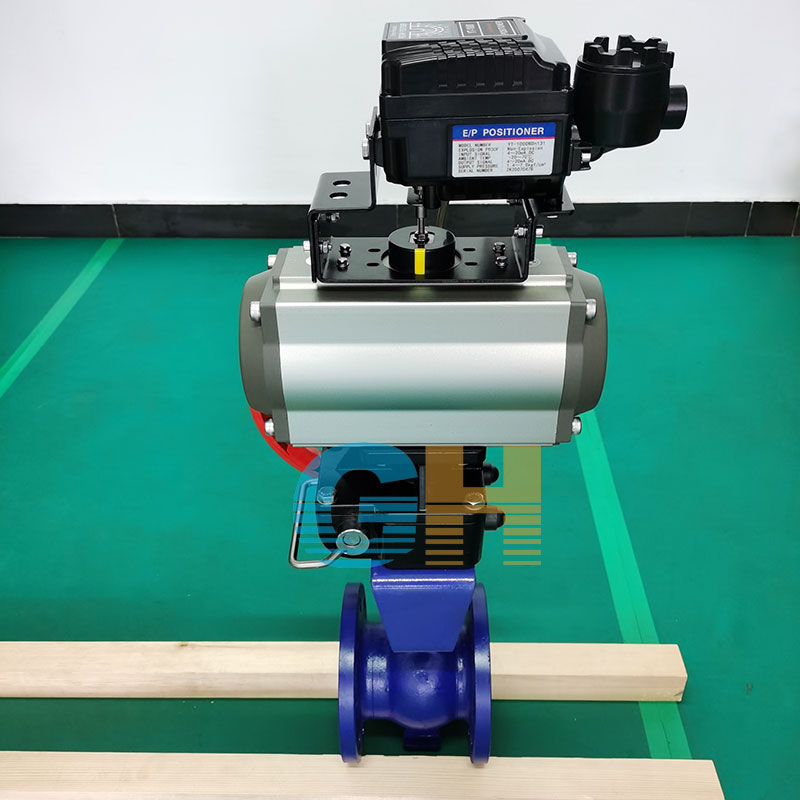

气动固定球V型球阀，纸浆剪切气动快速切断阀，单向流通球阀

对夹球阀 （包括V型球阀）
    1.V型球阀主要是调节型，是所有球阀中调节流量精度 精确的，阀芯呈V型，对介质有剪切作用，流量特性接近等百分比。适合过粘稠性介质，比如造纸厂等，口径大的多采用法兰连接。
     2.对夹式薄型球阀，对夹式结构简单、体积小、重量轻，而且只需旋转90°即可快速启闭，操作简单，同时该阀门具有良好的流体控制特性。
气动V型球阀的工作原理是靠旋转阀恋来使阀门畅通或闭塞。气动球阀开关轻便，体积小，可以做成很大口径，密封可靠，结构 简单，维修方便，密封面与球面常在闭合状态，不易被介质冲蚀，在各行业得到广泛的应用。
气动V型球阀在管路中主要用来做切断速度快、分配和改变介质的流动方向。气动球阀是近年来被广泛采用的一种新型阀门，它具有以下优点：
1． 流体阻力小，其阻力系数与同长度的管段相等。
2． 结构简单、体积小、重量轻。
3． 紧密可靠，目前球阀的密封面材料广泛使用塑料、密封性好，在真空系统中也已广泛使用。
4． 操作方便，开闭迅速，从全开到全关只要旋转90°，便于远距离的控制。
5． 维修方便，气动球阀结构简单，密封圈一般都是活动的，拆卸更换都比较方便。
6． 在全开或全闭时，球体和阀座的密封面与介质隔离，介质通过时，不会引起阀门密封面的侵蚀。
7． 适用范围广，通径从小到几毫米，大到几米，从高真空到高压力都可应用。
不锈钢气动球阀已广泛应用于石油、化工、发电、造纸、原子能、航空、火箭等各部门，以及人们日常生活中。
公称通径：DN15－DN500  DN15-DN250（对夹式）、DN25-DN500（法兰式）
阀体材质：碳钢、304、316、316L
阀芯材质：碳钢、304、316、316L+镀络、ST司太莱合金
阀座材质：304、316、316L+镀络、ST司太莱合金
球阀结构：固定球芯
连接方式：法兰、对夹
压力等级：PN16/25/40/64
控制方式：手柄、涡轮、电动、气动。
气动执行器：双作用、单作用（常闭、常开）。
气源压力：0.5-0.7MPA

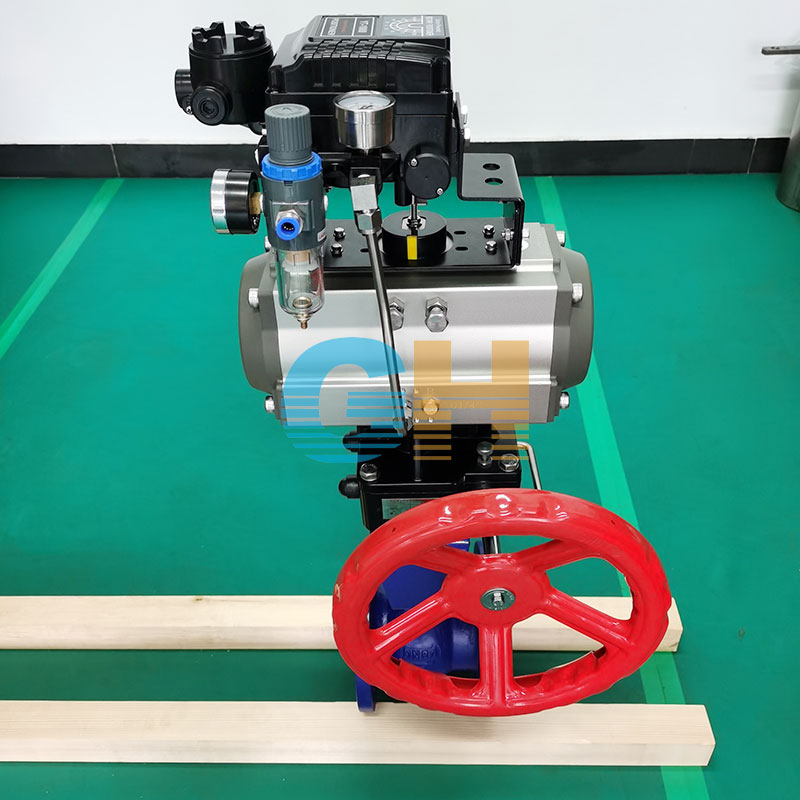

气动附件 ：电磁阀、限位开关、电气定位器、手轮离合器、空气过滤减压阀。

用途：
电磁阀：切换气源方向（需提供电压）。
限位开关：反馈阀门开关信号到PLC控制柜。

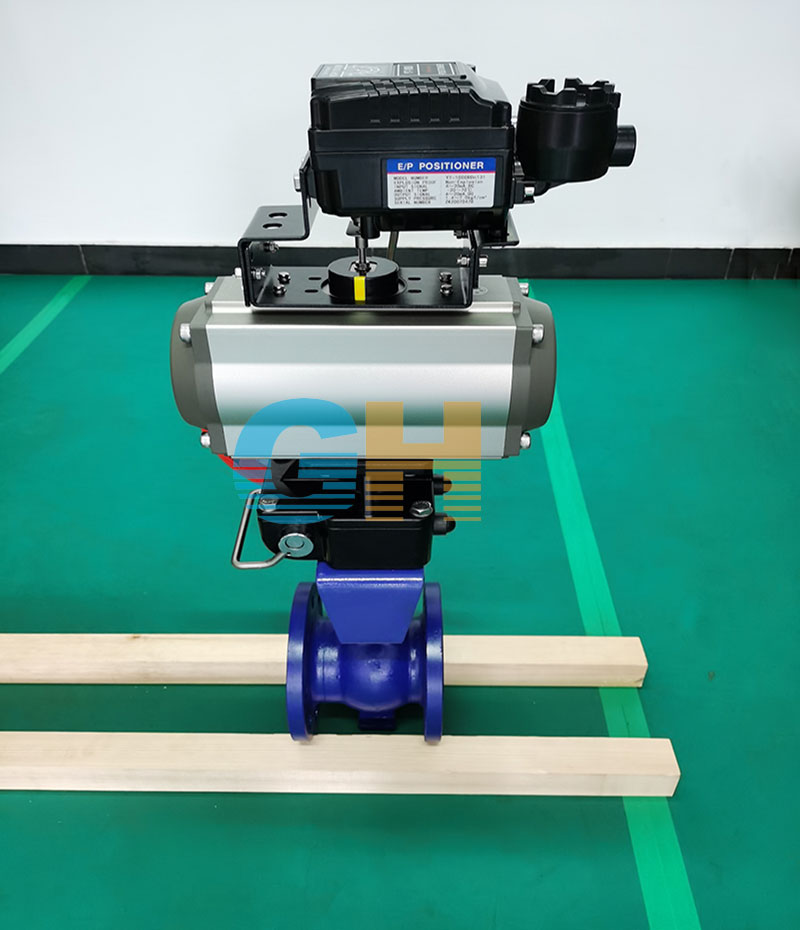

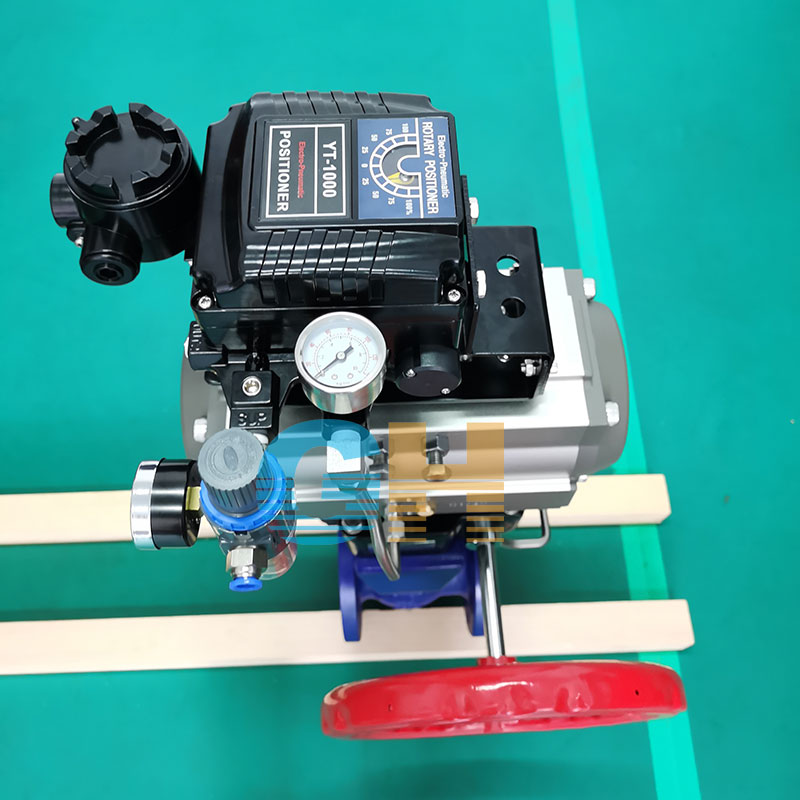

电气定位器：输入输出4-20mA模拟量来控制阀门的开关角度。（必配过滤减压阀）。

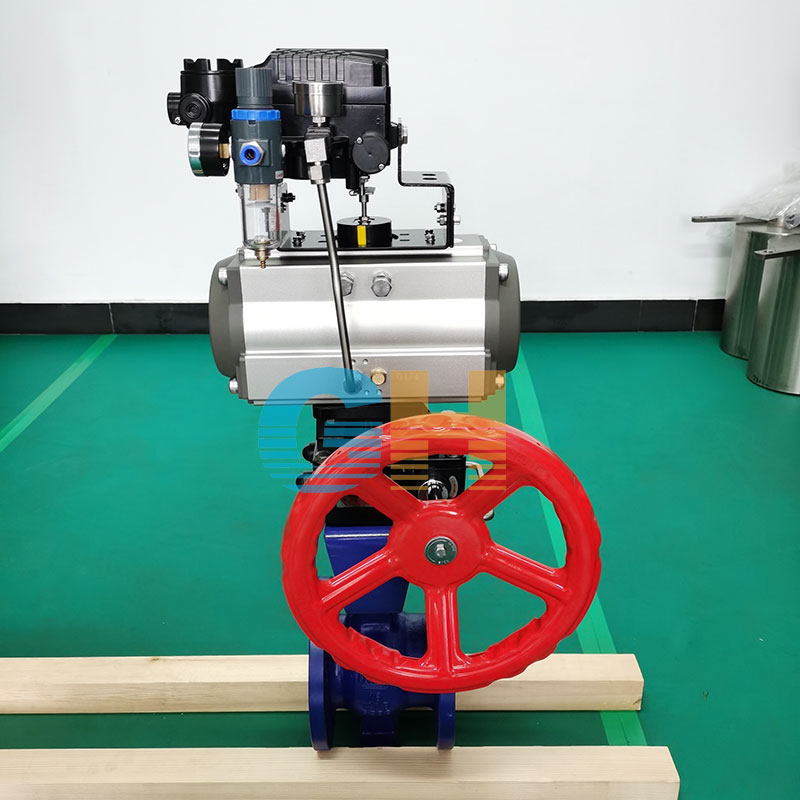

手轮离合器：可实现气动阀门现场手动操作。
空气过滤减压阀：两联件，三联件。有过滤、减压、润滑的作用。
防    爆：气动附件可做防爆。
防爆等级：EX dⅡBT4   EX dⅡCT6
电       压：AC220V AC110V AC380 DC12V DC24V DC110V
