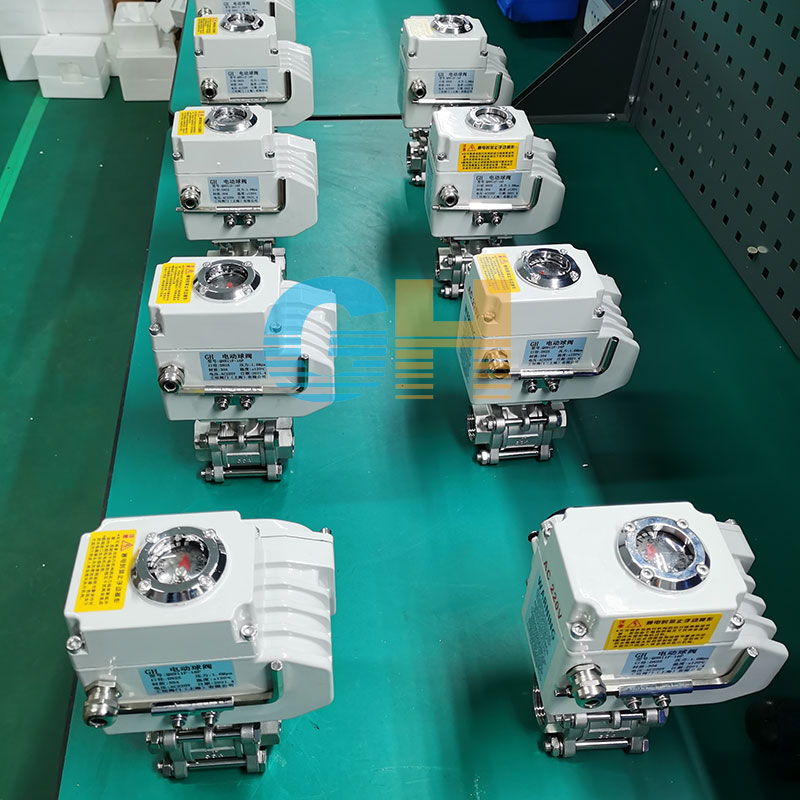

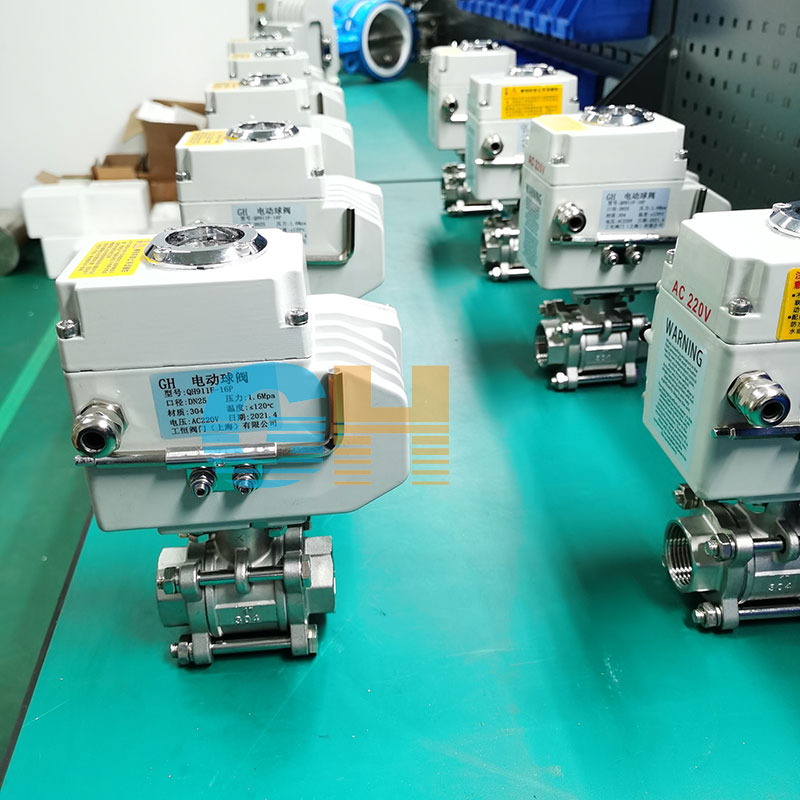

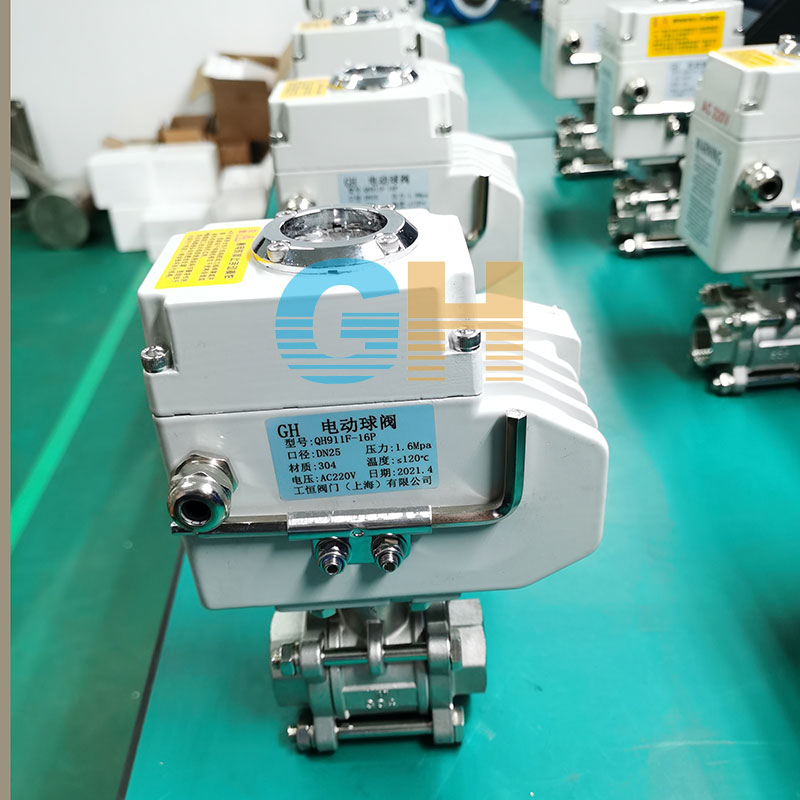

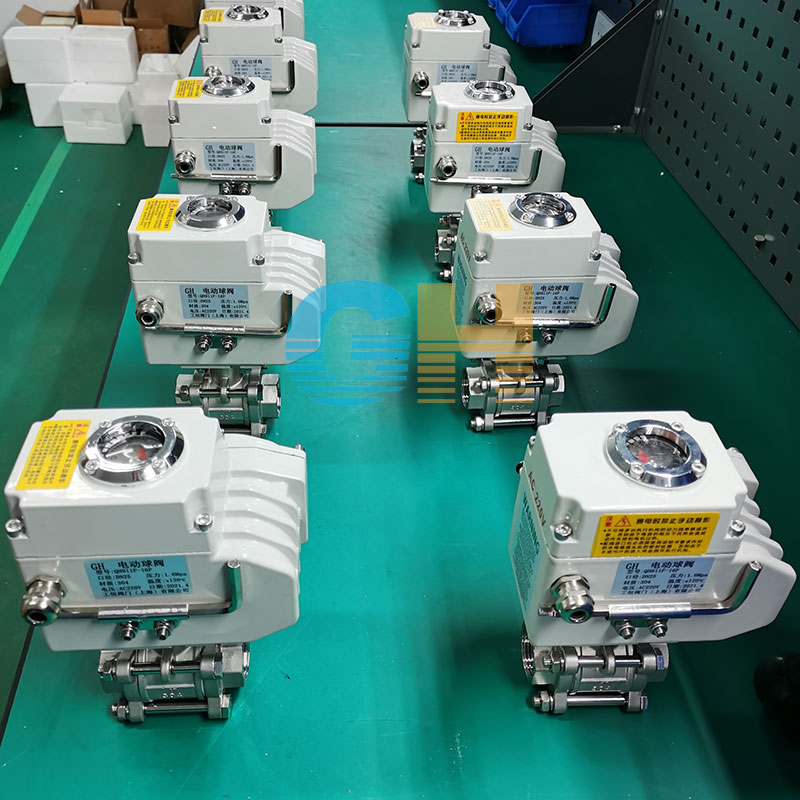

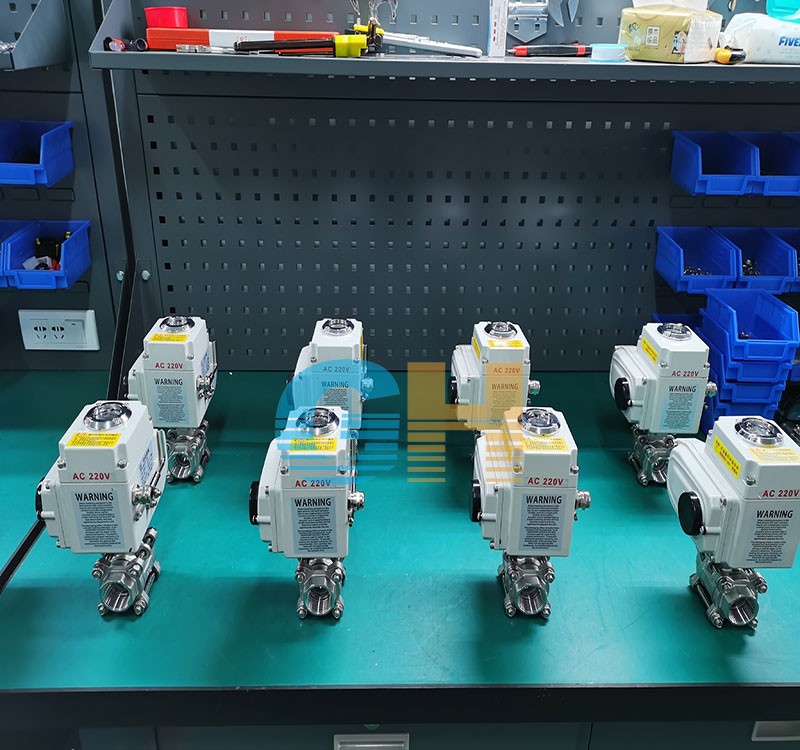

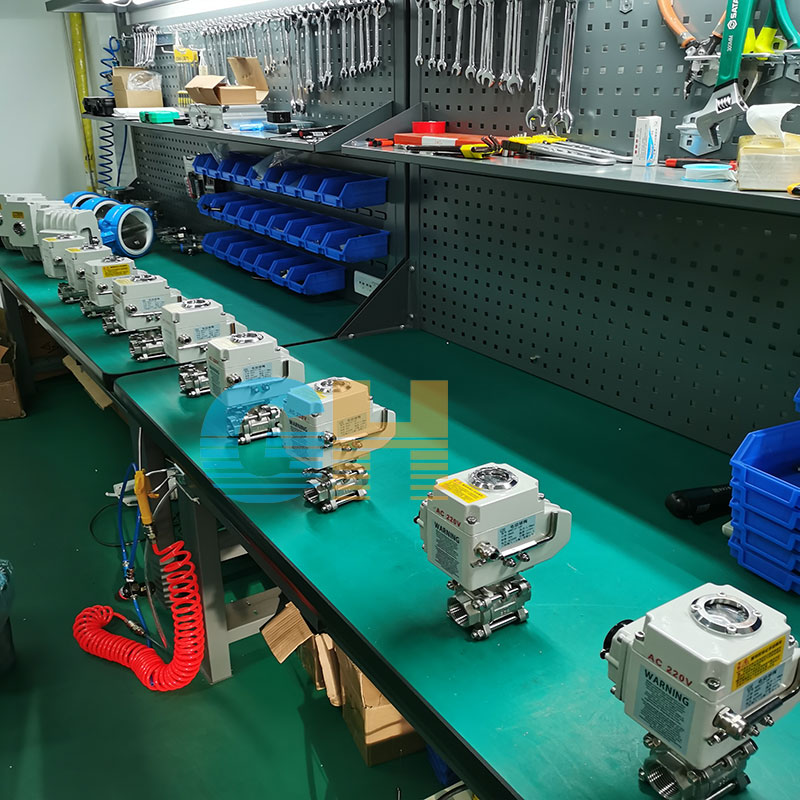

Q911F 不锈钢电动球阀 电动螺纹球阀
类别：电动阀门 日期：2021-04-30
| 品牌 : | GH/工恒 | 型号 : | Q911F |
| 材质 : | 不锈钢 | 连接形式 : | 螺纹 |
| 结构形式 : | 浮动球球阀 | 公称通径 : | DN10～100mm |
| 适用介质 : | 水、蒸汽 、油品等 | 压力环境 : | 常压 |
| 工作温度 : | 高温 | 标准 : | 国标 |
| 流动方向 : | 单向 | 驱动方式 : | 电动 |
| 零部件及配件 : | 执行器 | 用途 : | 调节 |
| 类型(通道位置) : | 二通式 |
产品详情
Product details
Product details
q911f-16p不锈钢电动球阀 标准型电动螺纹球阀dn25简介
蝶灵阀门生产的Q911内螺纹电动球阀适用于两位切断、调节的场合。内螺纹电动球阀阀与执行机构的连接采用直连方式，内螺纹电动球阀电动执行机构内置伺服系统，无须另配伺服放大器，内螺纹电动球阀输入4-20mA信号220VAC电源,根据阀位反馈信号与设定值比较偏差对执行机构驱动电机进行智能步距调整(PID调节)，内螺纹电动球阀以实现与执行机构配套的阀门或其他装置开度的定位，同时输出4～20mADC的位置反馈信号。内螺纹电动球阀具有连线简单，结构紧凑、尺寸小、重量轻、阻力小、动作稳定可靠等优点。
q911f-16p不锈钢电动球阀 标准型电动螺纹球阀dn25规格参数
| 执行机构技术参数 | 阀体参数 | |||
| 电源 | AC200/220V，50/60Hz | 公称通径 | DN10～100mm | |
| 输出力矩 | 50N·M～2000N·M | 公称压力 | PN1.6 2.5 4.0 6.4 31.5MPa(定制) | |
| 动作范围 | 0～90° 0～360° | 泄漏量 | 软密封:零泄漏 | 硬密封:≤额定流量的10-5 |
| 动作时间 | 15秒/30秒/60秒 | 执行机构 |
可另配PSQ、HQ、UNIC、361RS等系列 电子式电动执行机构 |
|
| 保护装置 | 过热保护 | 流量特性 | 快开特性 | |
| 环境温度 | -30°～60° | 可调范围 | DN10-80 | |
| 250:1 | ||||
| 手动 | 同附带手柄 | 基本误差 | ±1% | |
| 限位 | 电气、机械二重限位 | 死区 | ≤1% | |
| 防护等级 | 相当于IP-65 | 回差 | ≤1% | |
| 位置测量 | 可选装开关或电位计 | 适用温度 | 密封面 | |
| 驱动电机 | 8W/E |
PTFE≤150℃ RTFE≤180℃ PPL≤300℃ 硬密封≤450℃ |
||
| 进线接口 | PE1/2〞进线线锁 | |||
q911f-16p不锈钢电动球阀 标准型电动螺纹球阀dn25技术参数和性能
| 试验压力 （Mpa） | 公称压力（Mpa） | 压力级（class） | JIS(Mpa) | |||||||
| 1.6 | 2.5 | 4.0 | 6.4 | 10.0 | 150 | 300 | 600 | 10K | 20K | |
| 强度试验 | 2.4 | 3.8 | 6.0 | 9.6 | 15.0 | 3.1 | 7.8 | 15.3 | 2.4 | 3.8 |
| 密封试验 | 1.8 | 2.8 | 4.4 | 7.0 | 11.0 | 2.2 | 5.6 | 11.2 | 1.5 | 2.8 |
| 气密试验 | 0.5～0.7 | |||||||||
q911f-16p不锈钢电动球阀 标准型电动螺纹球阀dn25主要零件材料
| 连接方式 | 内螺纹连接 | 对焊连接 | |||||
| 零件名称 | 阀体阀盖 | WCB | CF8(304) | CF8M(316) | WCB | CF8(304) | CF8M(316) |
| 球体、阀杆 | 2Cr13 | 0Cr19Ni9 | OCr17Ni12Mo2 | 2Cr13 | 0Cr19Ni9 | OCr17Ni12Mo2 | |
| 密封圈、填料 | 增强聚四氟乙烯、对位聚苯 | ||||||
| 适用工况 | 适用介质 | 水、蒸汽 、油品等 | 等腐 蚀性介质 | 等腐 蚀介质 | 水、蒸汽 、油品等 | 等腐 蚀性介质 | 等腐蚀介质 |
| 适用温度 | -29～180°C(增强聚四氟乙烯)、-29～300°C(对位聚苯) | ||||||
q911f-16p不锈钢电动球阀 标准型电动螺纹球阀dn25主要外形尺寸
| 公称通径 | 内螺纹连接 | 对焊连接 | |||||||||
| mm | inch | D | L (mm) | H | 管螺纹G | 重量 (Kg) | 尺寸(mm) | 重量 (Kg) | |||
| L | D1 | D2 | |||||||||
| 10 | 3/8 | 10 | 60 | 57 | 3/8″ | 95 | 0.34 | 70 | 10 | 18 | 0.32 |
| 15 | 1/2 | 15 | 75 | 68 | 1/2″ | 110 | 0.47 | 75 | 15 | 24 | 0.48 |
| 20 | 3/4 | 20 | 80 | 70 | 3/4″ | 110 | 0.68 | 90 | 20 | 28 | 0.68 |
| 25 | 1 | 25 | 90 | 80 | 1″ | 140 | 1.2 | 100 | 25 | 34 | 1.2 |
| 32 | 11/4 | 32 | 110 | 85 | 11/4″ | 140 | 1.9 | 110 | 32 | 41 | 1.9 |
| 40 | 11/2 | 38 | 125 | 100 | 11/2″ | 180 | 2.7 | 128 | 38 | 49 | 2.7 |
| 50 | 2 | 50 | 144 | 110 | 2″ | 180 | 3.9 | 154 | 50 | 62 | 3.8 |
| 65 | 21/2 | 64 | 186 | 130 | 21/2″ | 200 | 7.1 | 193 | 64 | 78 | 7.0 |
| 80 | 3 | 78 | 206 | 150 | 3″ | 250 | 11.5 | 222 | 78 | 94 | 11.4 |
| 100 | 4 | 98 | 240 | 170 | 4″ | 250 | 20.5 | 273 | 98 | 124 | 20.3 |
执行标准
1、设计与制造：GB12237-89、API608、API 6D、JPI 7S-48、BS5351、DIN3357。
2、结构长度：GB12221-89、ANSI B16.10、JIS B2002、NF E29-305、DIN3202。
3、检验主试验：JB/T 9092、API 598。
