电动对夹蝶阀 软密封对夹式蝶阀 四氟密封蝶阀

类别：电动阀门 日期：2021-05-15

加工定制 : 是 品牌 : GH/工恒
型号 : D971F-16Q 材质 : 球墨铸铁
连接形式 : 对夹 结构形式 : 垂直板式
适用介质 : 水、蒸汽 压力环境 : 常压
工作温度 : 常温 标准 : 国标
流动方向 : 单向 驱动方式 : 电动
零部件及配件 : 执行器 用途 : 截止
类型(通道位置) : 直通式 口径 : DN50-DN500
公称通径 : DN50-DN500
产品详情
Product details

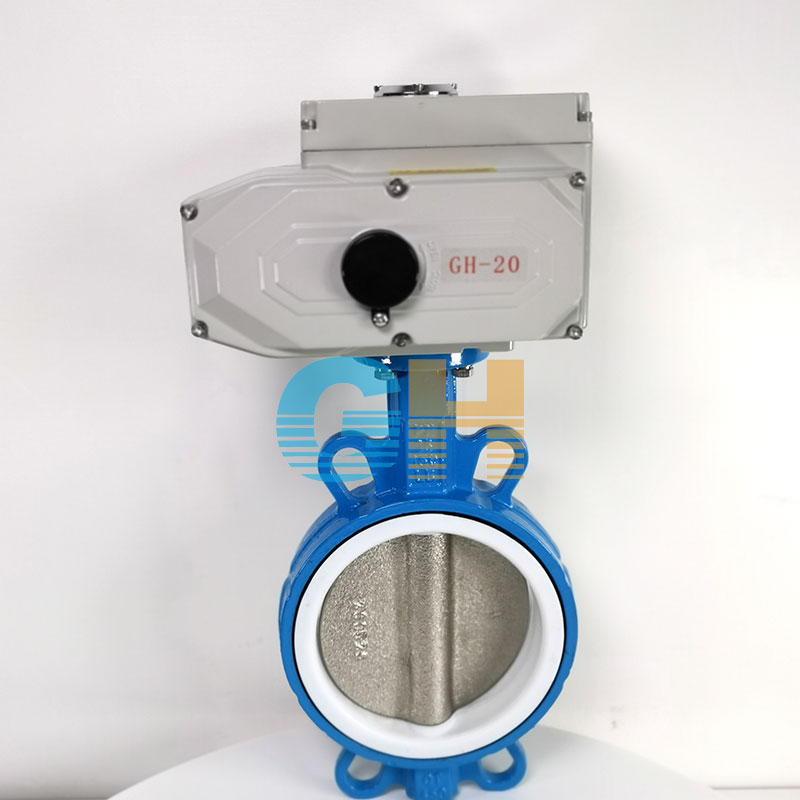

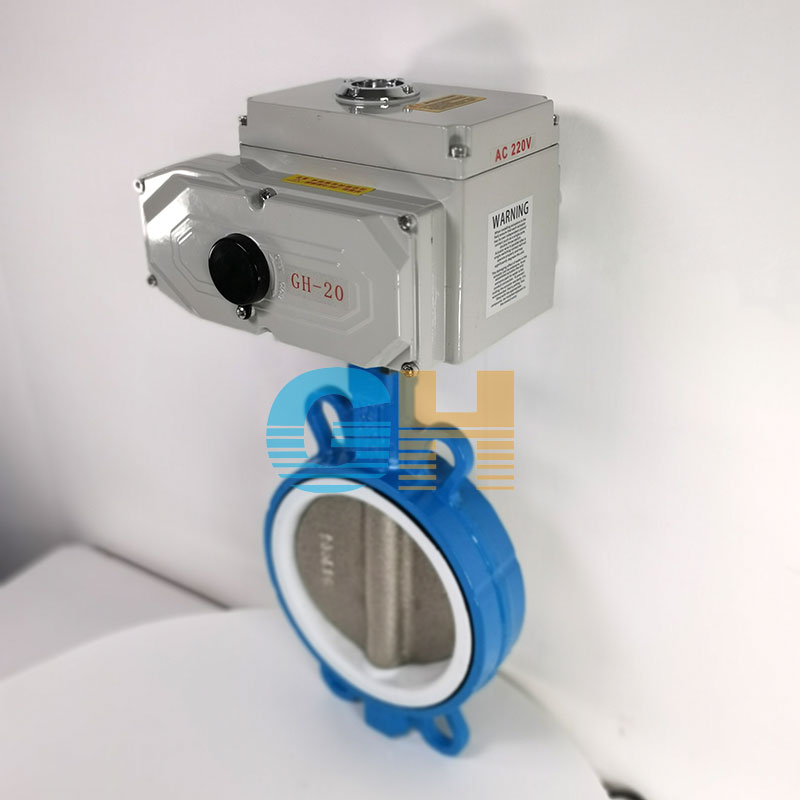

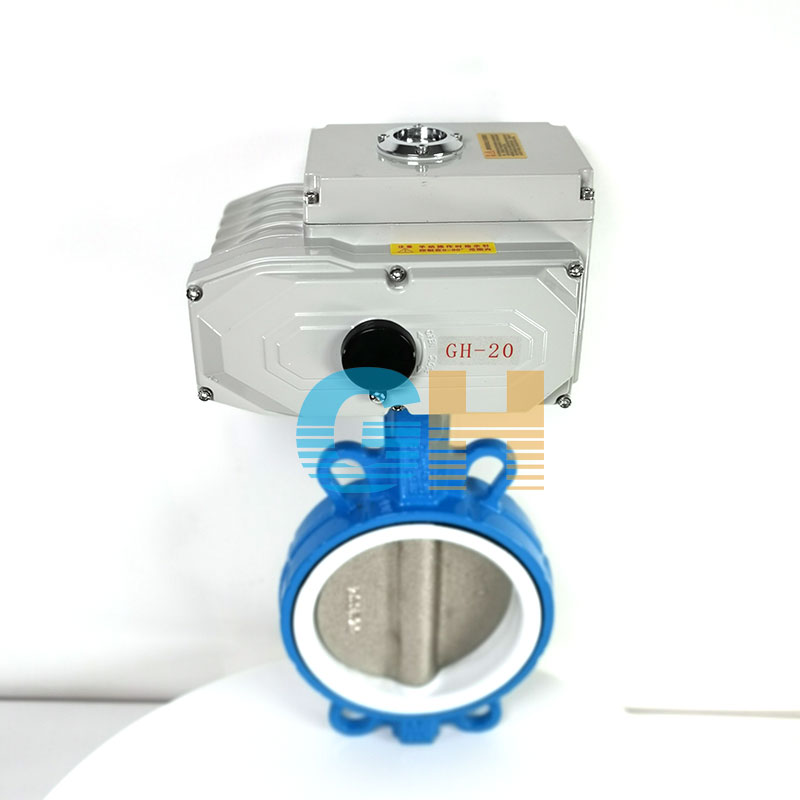

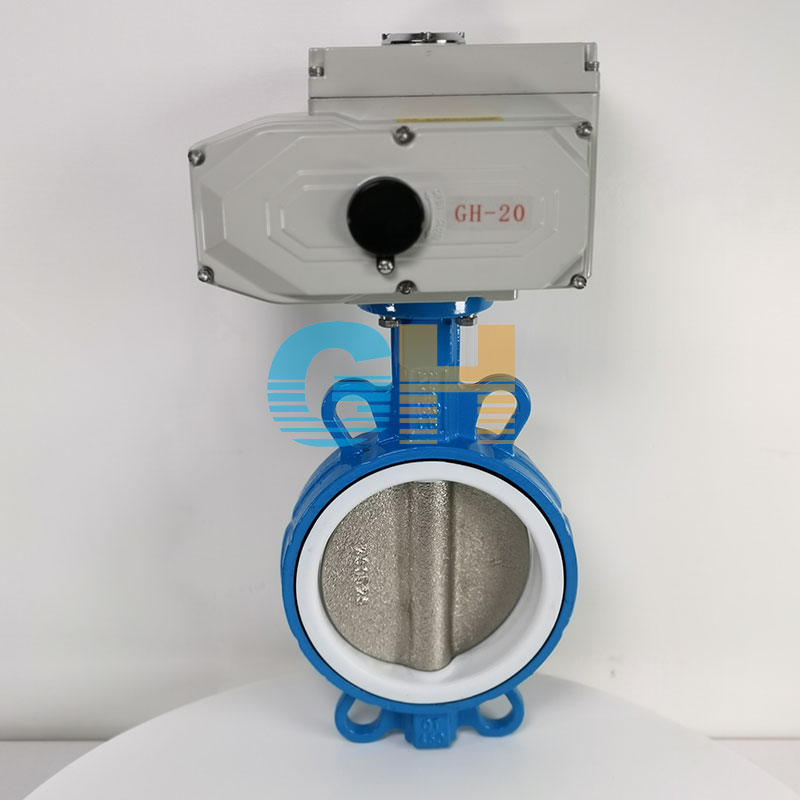

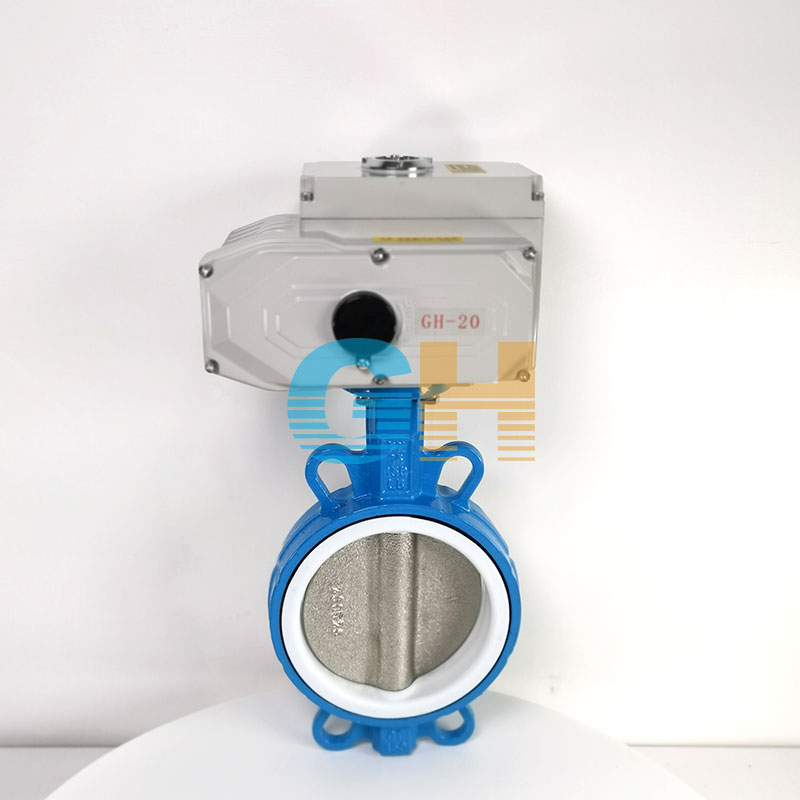

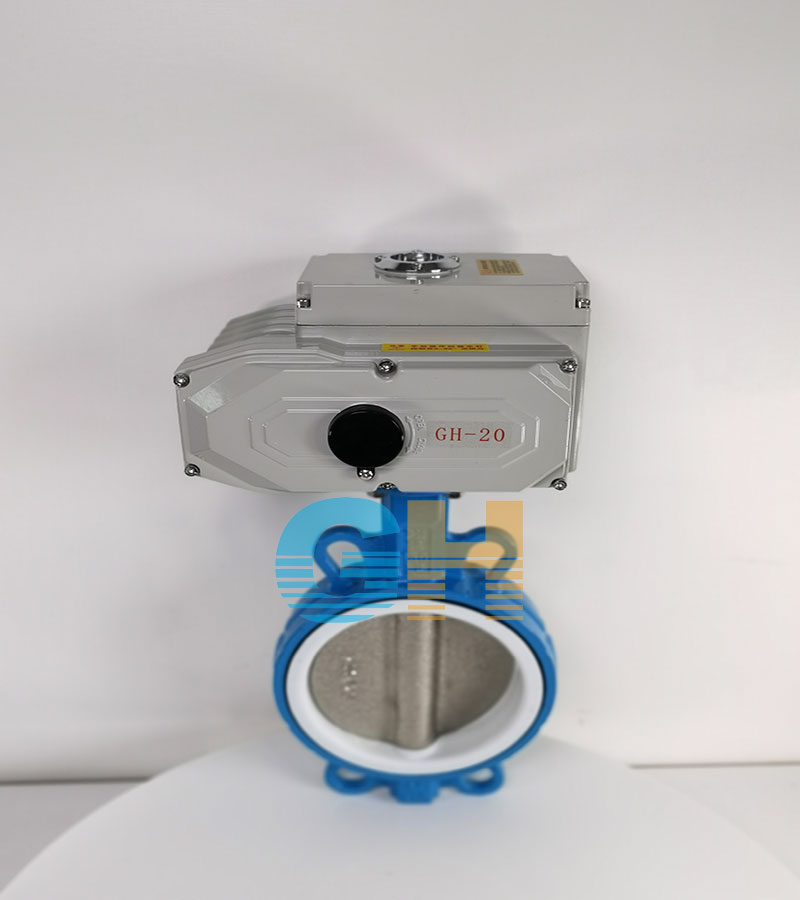

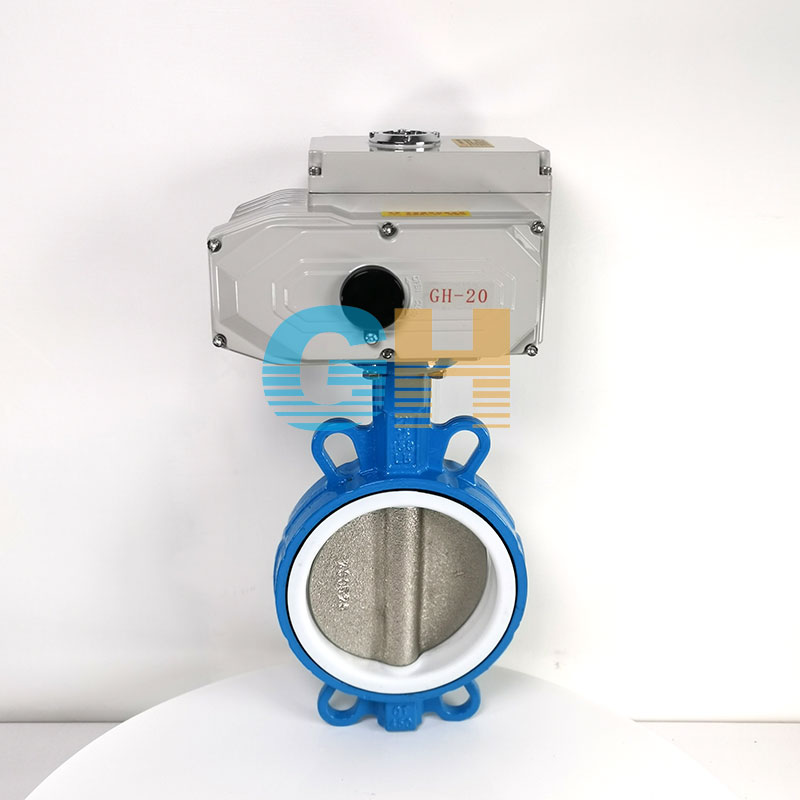

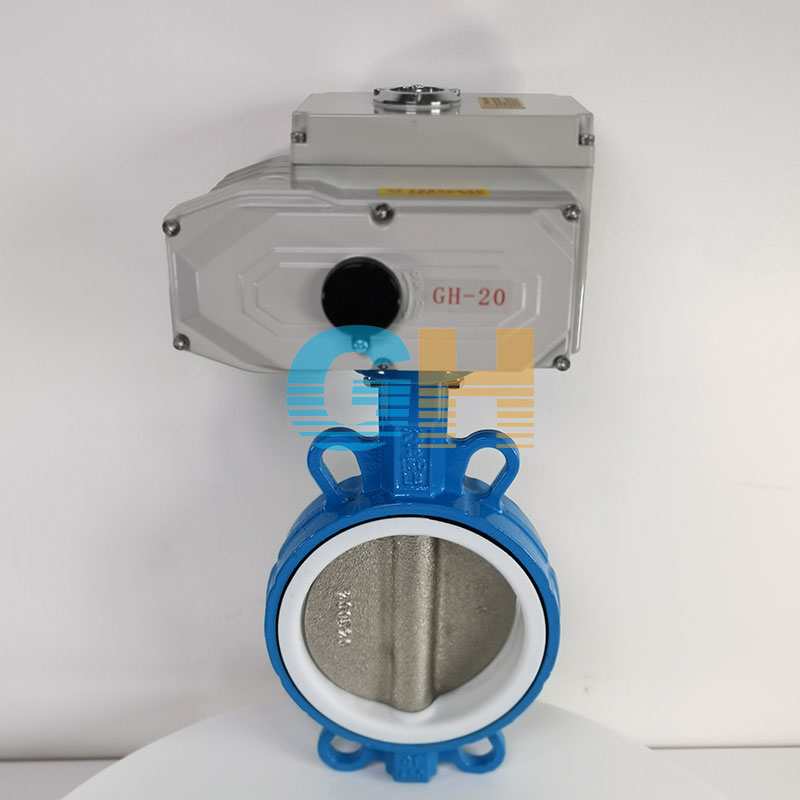

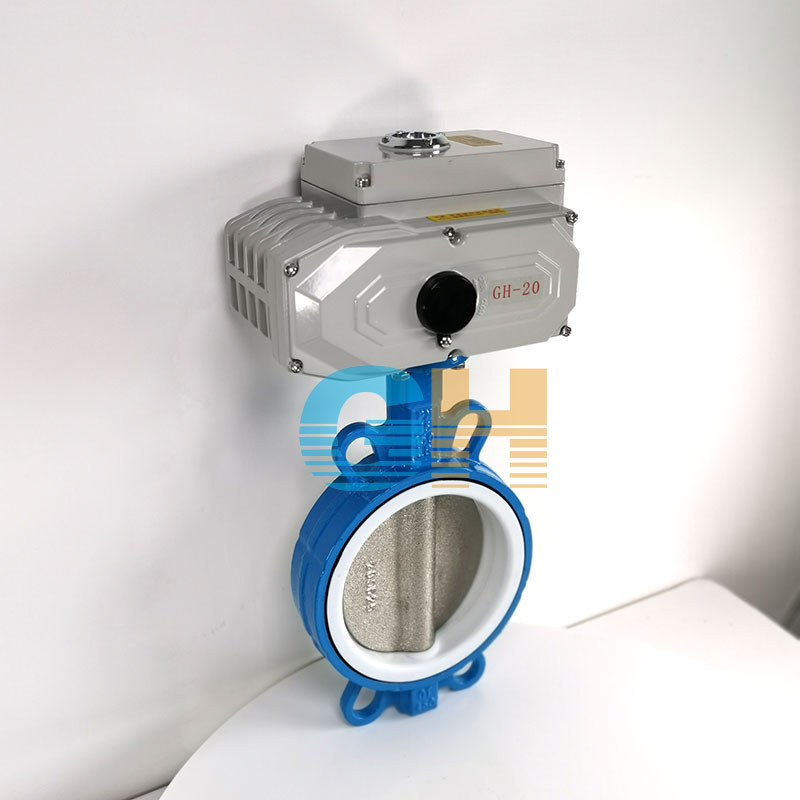

D971F4电动四氟蝶阀
产品概述：
D971F4电动四氟蝶阀是用阀杆起转动的蝶板作启闭件,用以实现阀门的开启,关闭与调节。电动衬氟蝶阀是在过流部件、阀体、蝶板、阀杆上采用衬里技术衬里较厚的高分子材料,防腐蚀性能优良,可适用于浓度的酸、碱、盐及氧化剂、还原剂、溶剂等介质,是化工、石油 食品、钢铁冶炼、造纸、水电等系统的气体、液体、半流体的管路和容器上作截流和调节设备使用的理想产品,并可取代闸阀、截止阀和其它类型的切断、调节阀门。

结构特点：
①体积小、重量轻、轻巧、便于安装
②密封性能优良可靠、零泄漏,使用长。
③流量特性趋于直线,调节性能zui优。
④结构简单,开关迅速,90°旋转启闭。
⑤可代替闸阀、截止阀、旋塞阀、胶管阀及隔膜阀等各种阀的使用。
⑥可根据用户要求配置气动、电动装置,满足遥控和程控的需要。
⑦更换零件衬里材质可适用于各种介质。

技术参数：
公称通经DN（mm） 50～400
公称压力PN（MPa） 0.6 1 1.6
密封试验（MPa） 0.66 1.1 1.76
强度试验（MPa） 0.9 1.5 2.4
适用温度 氟橡胶：-20℃～200℃
适用介质 水、空气、油品及弱腐蚀性流体
泄漏率 符合GB/T13927-92标准


产品用途：
全衬聚四氟(F4)和聚全氟乙(F46)氟塑料衬里阀，具有耐腐蚀、无泄漏、长等优点。适用于浓 、各种酸、强酸、氧化性介质或高温烯、高温浓
交替及多种溶剂和其它强腐蚀性介质。

连接尺寸及重量：
公称通径 标准值 参考值
DN （mm） NPS （inch） L D D1 D2 f b Z-φd D0 H W（kg）
PN1.0（MPa）
40 11/2 33 145 110 85 3 18 4-φ18 160 140 3
50 2 43 160 125 100 3 20 4-φ18 200 200 4
65 21/2 46 180 145 120 3 20 4-φ18 250 250 6
80 3 46 195 160 135 3 22 4-φ18 250 250 8
100 4 52 215 180 155 3 22 8-φ18 300 185 12
125 5 56 245 210 185 3 24 8-φ18 300 203 18
150 6 56 280 240 210 3 24 8-φ23 200 225 28
200 8 60 335 295 265 3 26 8-φ23 200 275 56
250 10 68 390 350 320 3 28 12-φ23 240 315 72
300 12 78 440 400 368 4 28 12-φ23 240 348 88
350 14 78 500 460 428 4 30 16-φ23 280 415 170
400 16 102 565 515 482 4 32 16-φ25 280 460 145
450 18 114 615 565 532 4 32 20-φ25 320 500 165
500 20 127 670 620 585 4 34 20-φ30 320 530 195
600 24 154 780 725 685 5 36 20-φ30 360 610 268
700 28 165 895 840 800 5 40 24-φ30 360 675 320
800 32 190 1010 950 905 5 44 24-φ30 360 805 395
900 36 203 1110 1050 1005 5 46 28-φ34 380 995 450
1000 40 216 1220 1160 1115 5 50 28-φ34 400 1170 680
1200 48 254 1450 1380 1325 5 56 32-φ41 400 1295 825
