GHQ961F-10U耐腐蚀UPVC电动球阀 快装塑料球阀
类别：电动阀门 日期：2022-01-06
| 品牌 : | 沪工恒 | 型号 : | GHQ961F-10U |
| 材质 : | 塑料 | 连接形式 : | 快装 |
| 结构形式 : | 浮动球球阀 | 公称通径 : | 15-100 |
| 适用介质 : | 水 | 压力环境 : | 常压 |
| 工作温度 : | 常温 | 标准 : | 国标 |
| 流动方向 : | 单向 | 驱动方式 : | 电动 |
| 零部件及配件 : | 执行器 | 用途 : | 截止 |
| 类型(通道位置) : | 二通式 |
产品详情
Product details
Product details

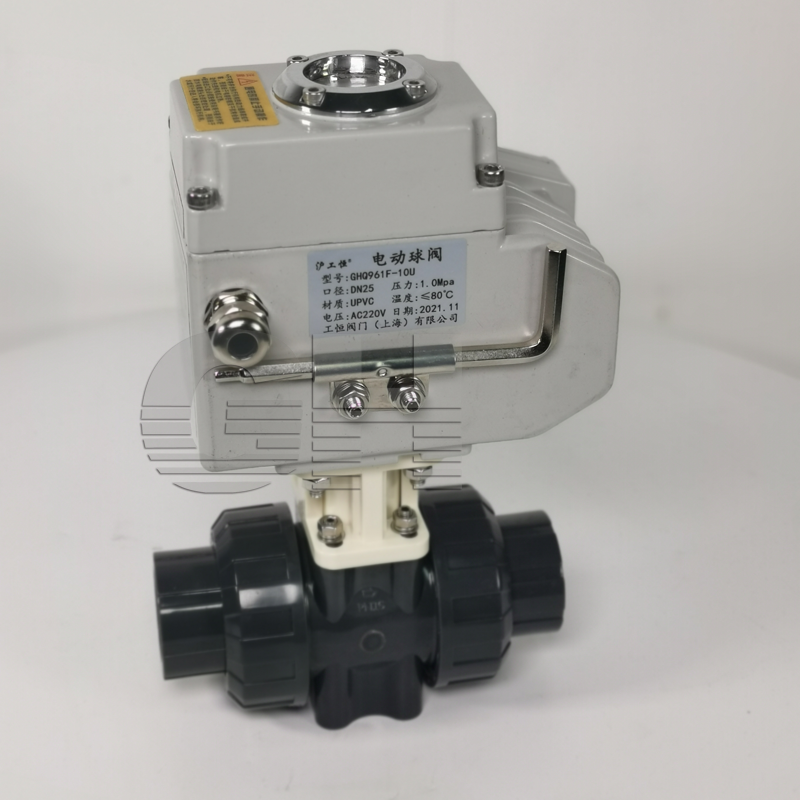

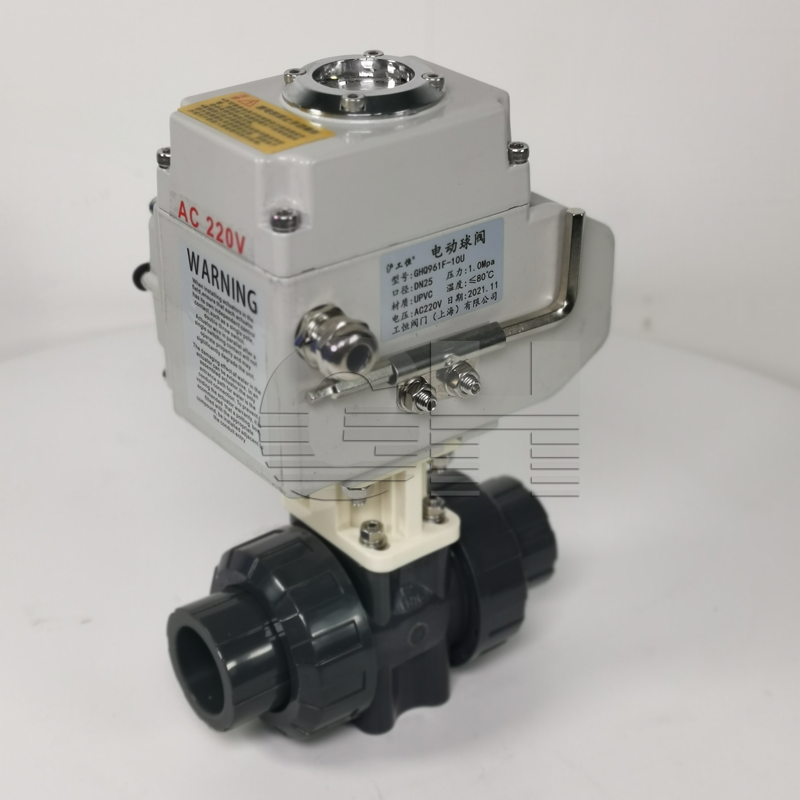

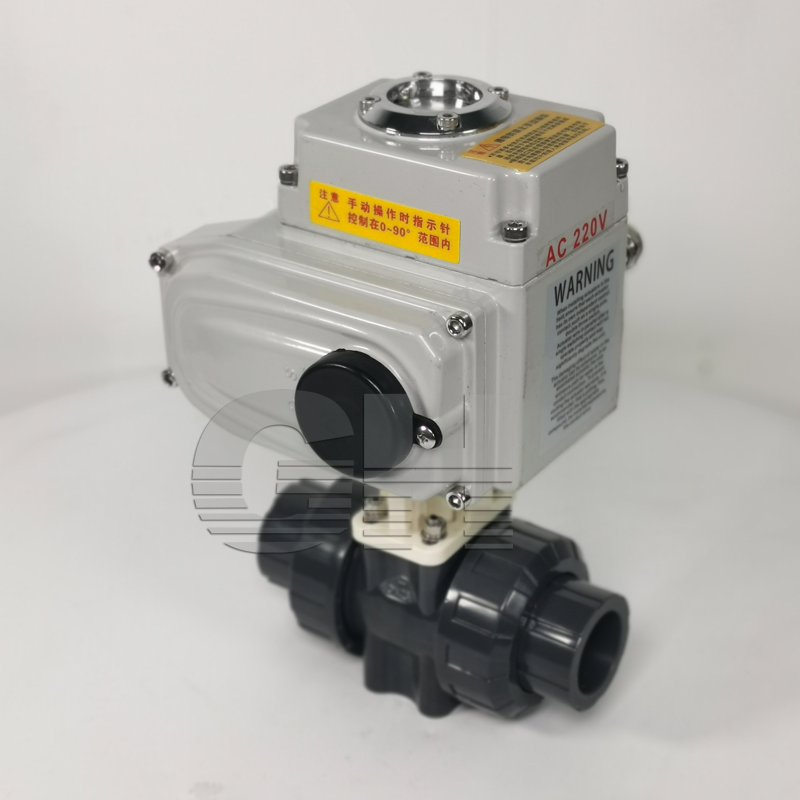

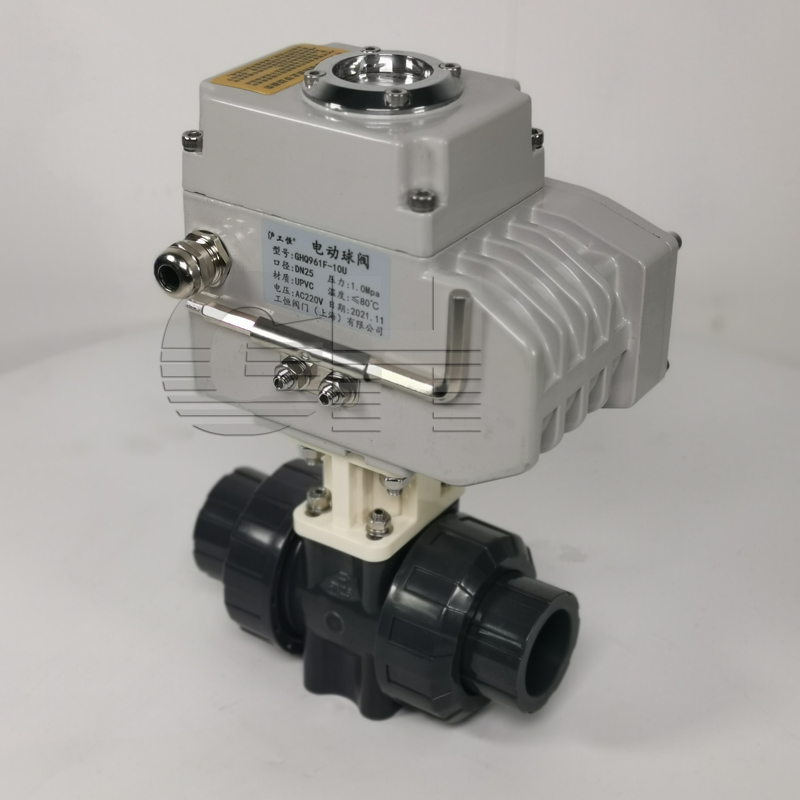

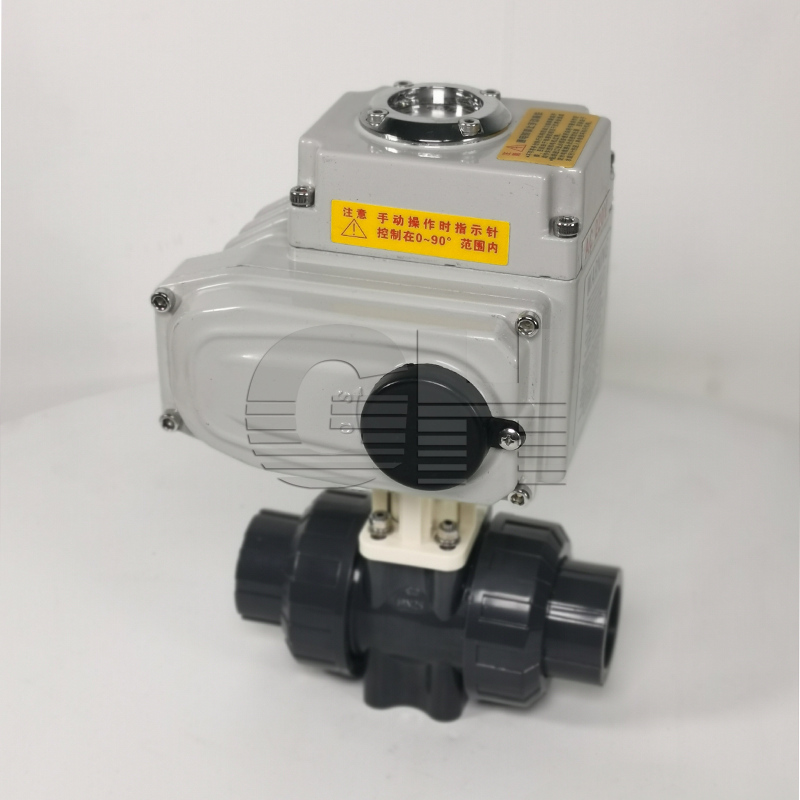

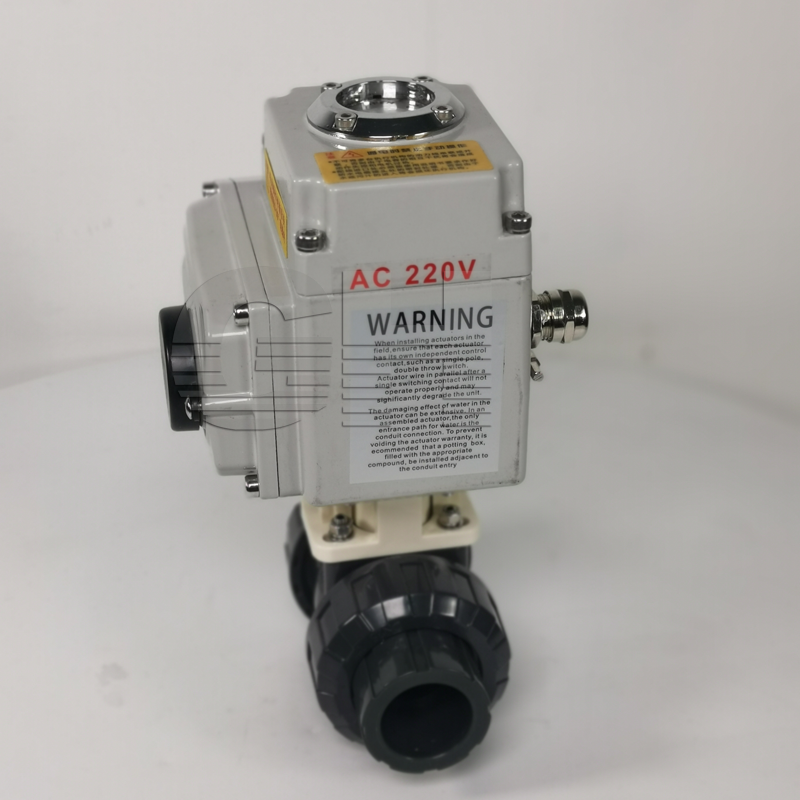

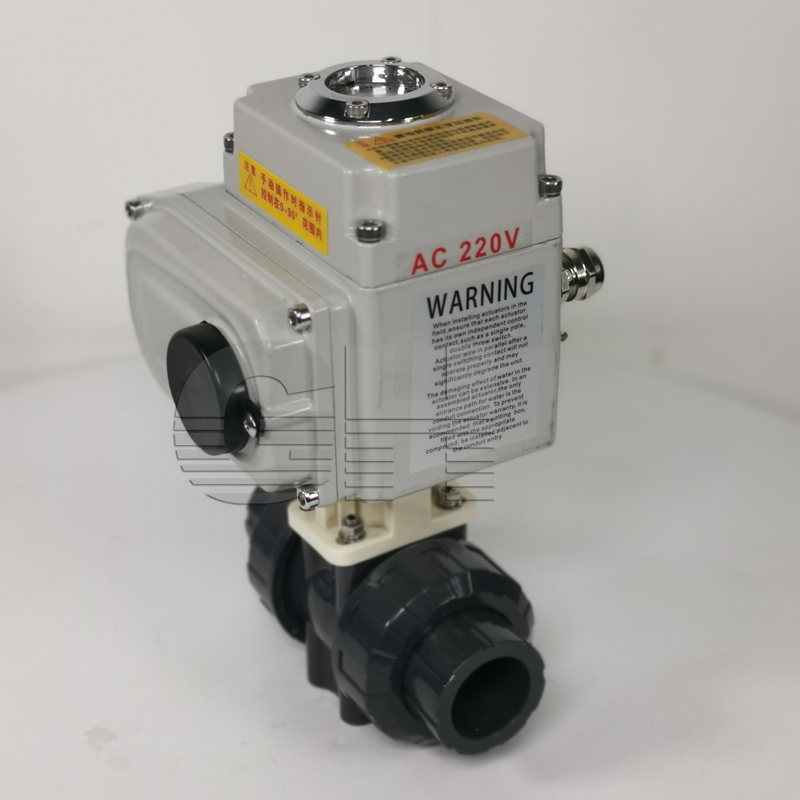

电动塑料球阀
产品说明：
电动塑料球阀具有结构紧凑、损、容易拆卸、方便维修等优点，阀体材质卫生、性强、重量轻、应用，如一般纯水和生饮水的管路系统、排水和污水管路系统、盐水和海水管路系统、酸碱和化学溶液系统等多个行业。球阀是一种重要的阀类，在石油化工和长输管线等领域有应用。它的关闭件是一个带孔的部分球体，球体随阀杆转动，实现阀门的开启或关闭。流向可任意，可调，能用于高压和大口径场合，控制高粘度，带有纤维和细颗粒的介质。
性能参数：
公称通径：DN(mm)15-100
| 公称压力：(MPa) | PN1.0-1.6MPa |
| 连接方式 | 法兰、螺纹、由令 |
| 阀体结构 | 一体、三通L、三通T |
| 阀体材质 | UPVC、CPVC、PP |
| 阀芯材质 | UPVC、CPVC、PP |
| 密封材质 | PTFE |
| 适用温度 | 0～+60℃ |
| 适用介质 | PVC兼容的食品工业化学溶剂 |
| 配置执行机构 | 可配HQ、CH等系列角行程电动执行机构 |
| 控制方式 | 开关到位(开关两位控制)、智能调节(4～20mA模拟量信号控制) |
连接尺寸表：
|
公称通径 DN(mm) |
D1 | D2 | D3 | e | H | H1 | A | J | T | 工作压力（Mpa） |
执行器机构选配 （常温常压） |
|||
| 15 | 15 | 65 | 95 | 14 | 4 | 16.0 | 151.6 | 40 | 161 | 66 | 15 | 1.0 | JL-005 | JLQ-005 |
| 20 | 19 | 75 | 105 | 14 | 4 | 18.5 | 157.7 | 40 | 161 | 66 | 15 | 1.0 | JL-005 | JLQ-005 |
| 25 | 25 | 85 | 115 | 14 | 4 | 22.0 | 162.0 | 40 | 161 | 66 | 16 | 1.0 | JL-005 | JLQ-005 |
| 32 | 38 | 100 | 140 | 18 | 4 | 26.0 | 197.7 | 55 | 161 | 73 | 16 | 1.0 | JL-005 | JLQ-005 |
| 40 | 38 | 110 | 150 | 18 | 4 | 31.0 | 197.7 | 55 | 161 | 73 | 16 | 1.0 | JL-008 | JLQ-008 |
| 50 | 50 | 120 | 165 | 18 | 4 | 37.5 | 225.3 | 55 | 161 | 85 | 20 | 1.0 | JL-010 | JLQ-010 |
| 65 | 65 | 145 | 85 | 18 | 4 | 43.5 | 278.2 | 68 | 161 | 110 | 20 | 1.0 | JL-020 | JLQ-020 |
| 80 | 78 | 160 | 200 | 18 | 8 | 51.0 | 307.7 | 85 | 161 | 110 | 2 | 1.0 | JL-020 | JLQ-020 |
| 100 | 100 | 180 | 220 | 18 | 8 | 61.0 | 362.0 | 90 | 188 | 140 | 22 | 1.0 | JL-020 | JLQ-020 |
