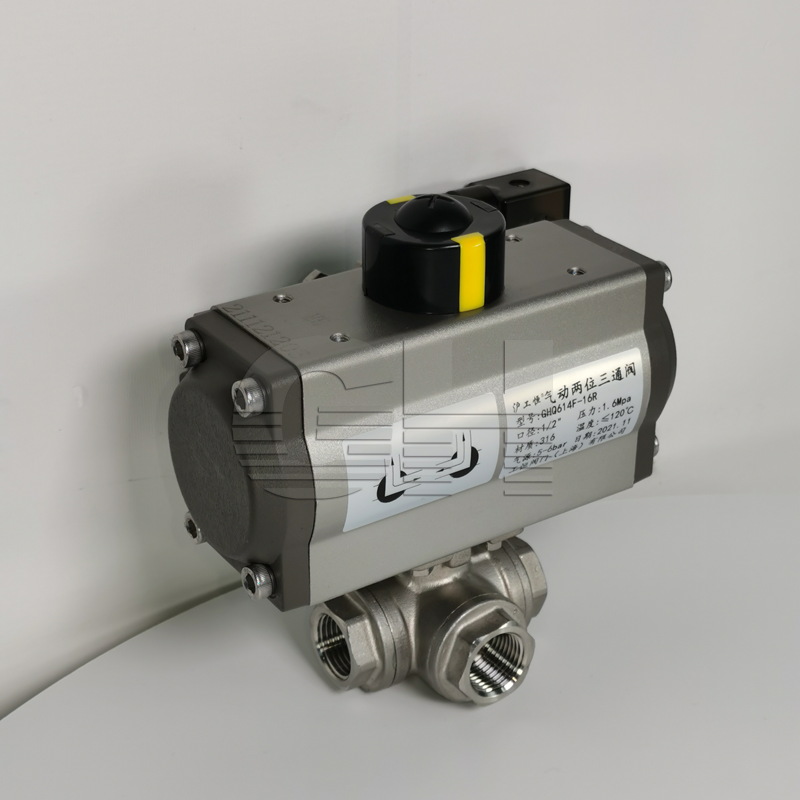

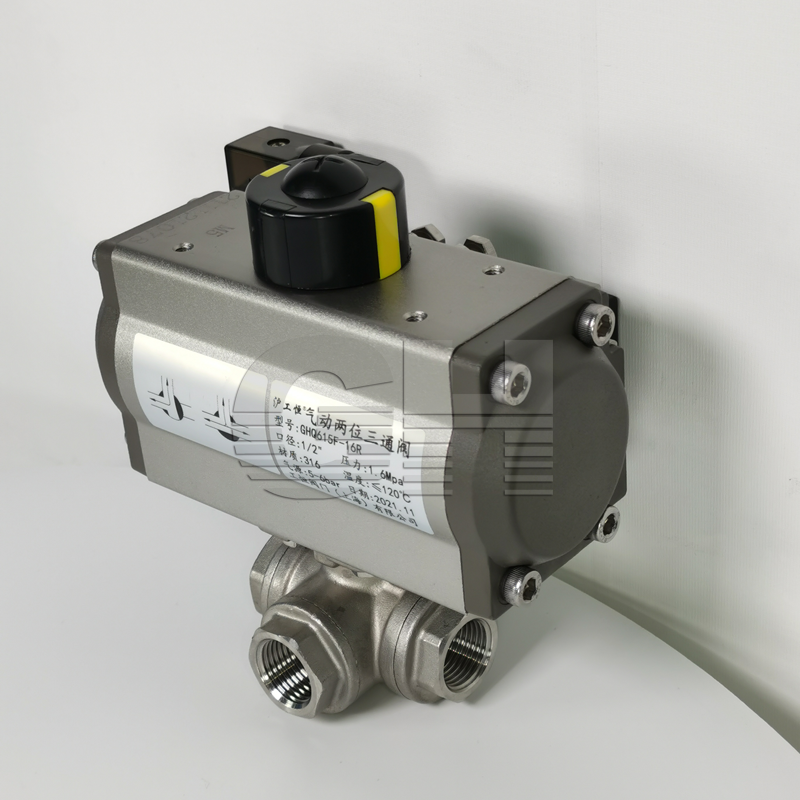

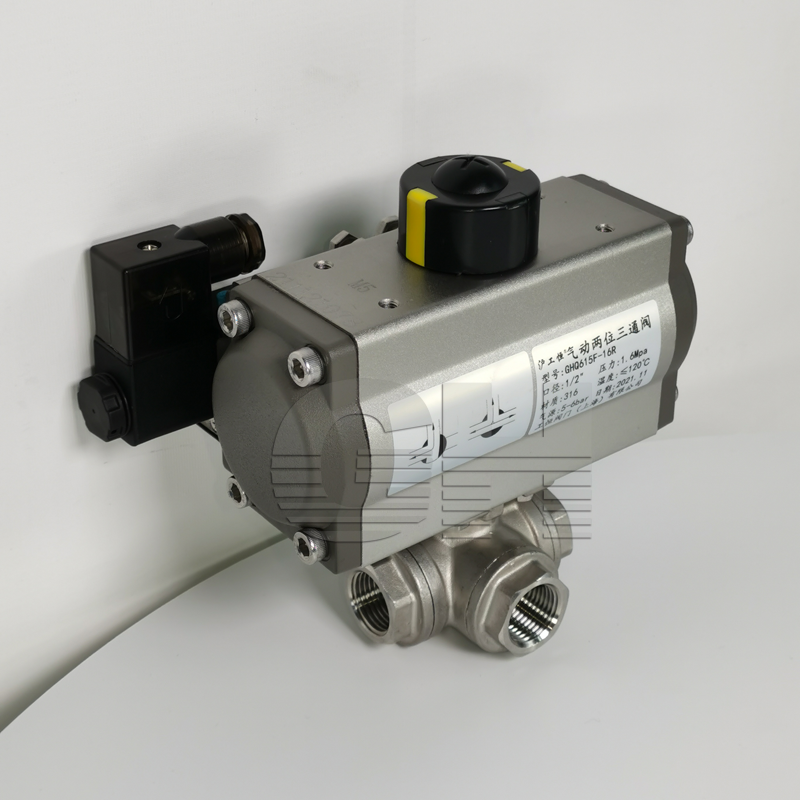

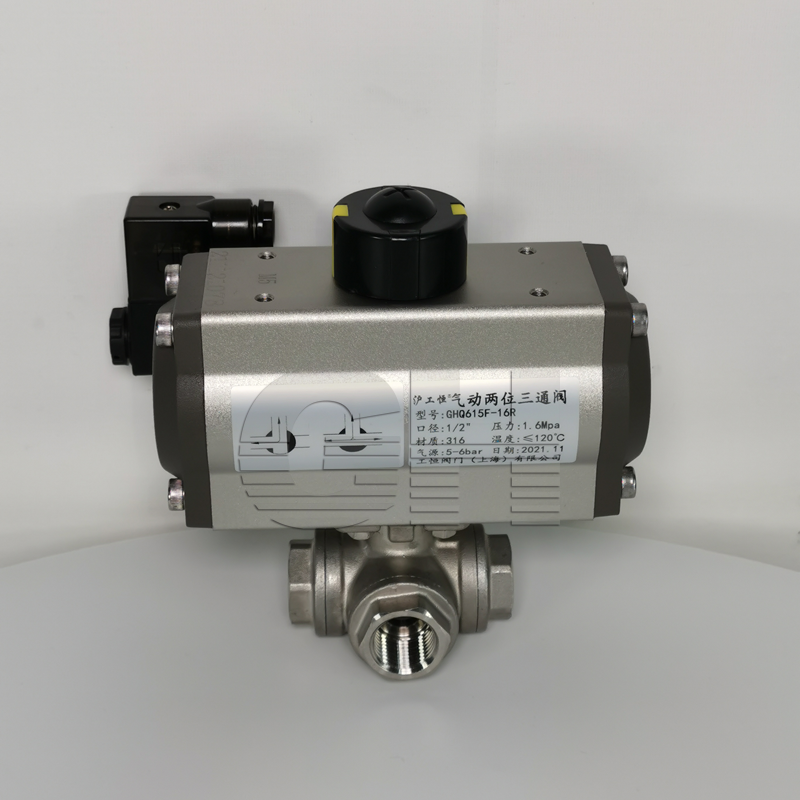

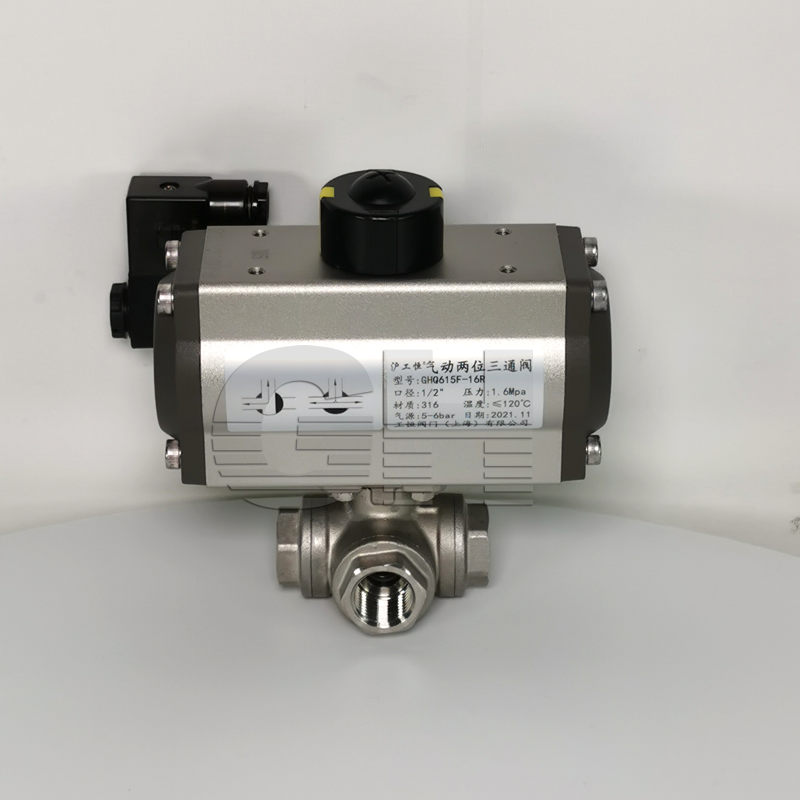

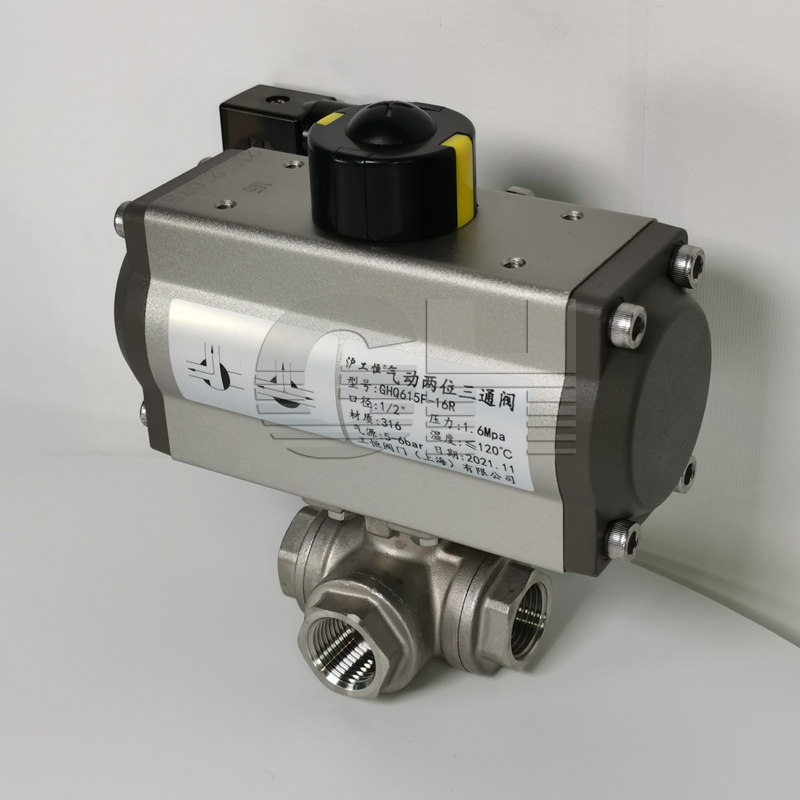

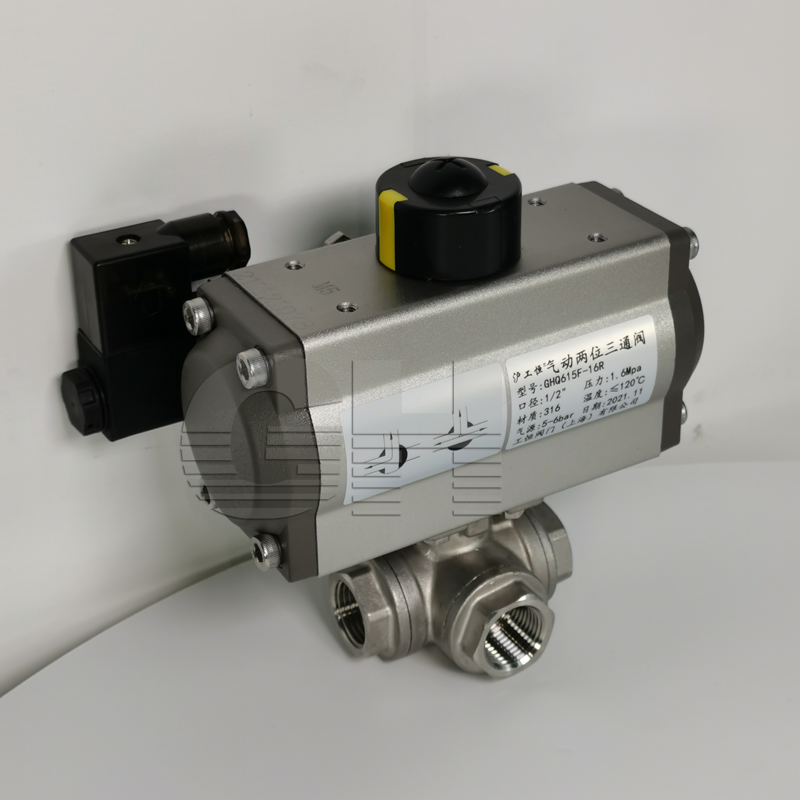

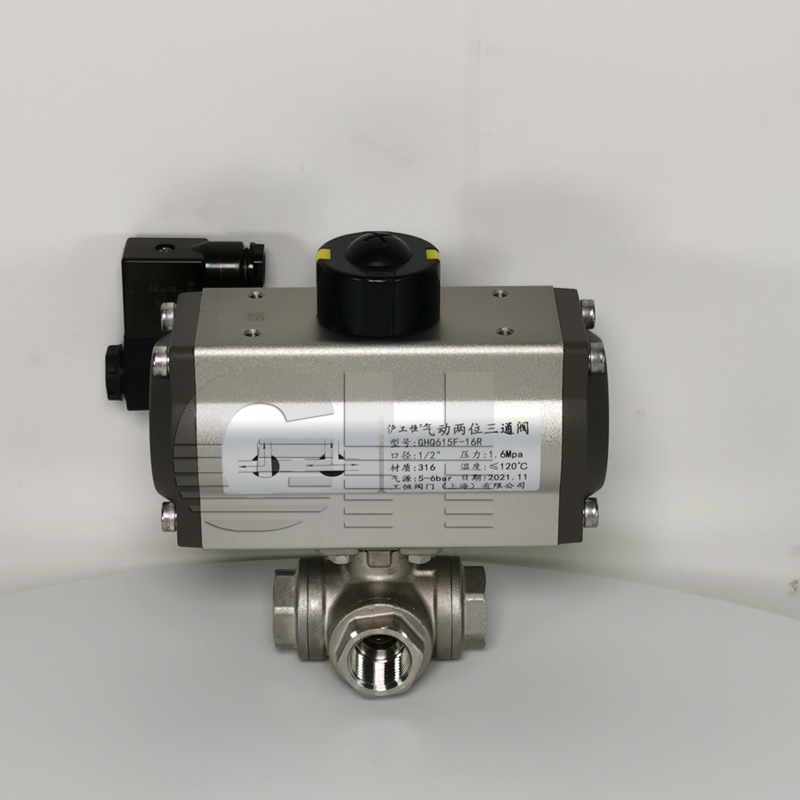

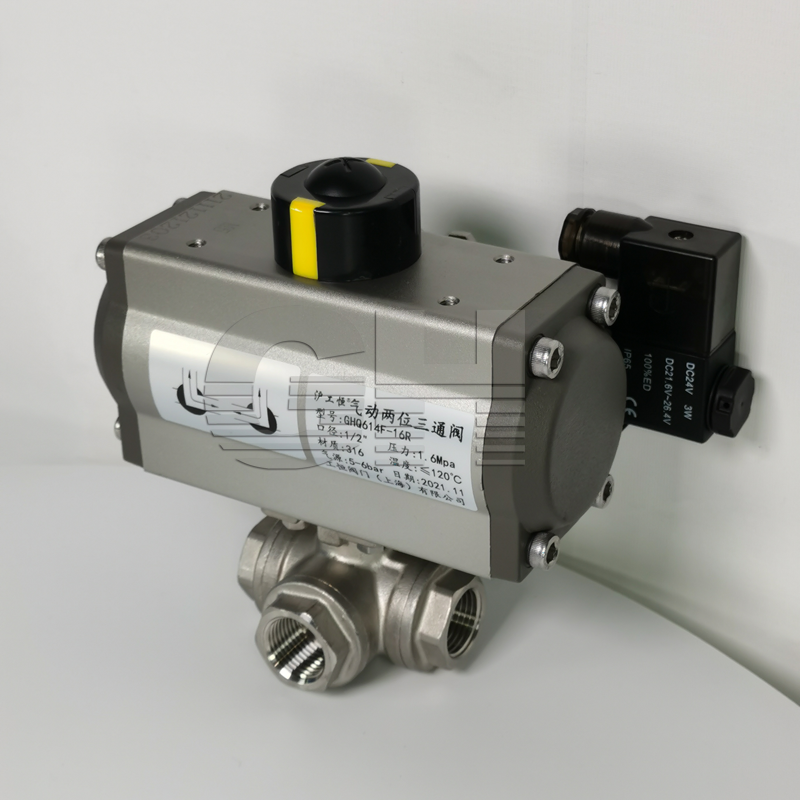

GHQ615F-16P内螺纹气动三通球阀 气动三通内丝球阀
类别：电动阀门 日期：2022-01-07
| 品牌 : | 沪工恒 | 型号 : | GHQ615F-16P |
| 材质 : | 不锈钢 | 连接形式 : | 螺纹 |
| 结构形式 : | 浮动球球阀 | 公称通径 : | 15-200 |
| 适用介质 : | 蒸汽 | 压力环境 : | 常压 |
| 工作温度 : | 常温 | 标准 : | 国标 |
| 流动方向 : | 单向 | 驱动方式 : | 气动 |
| 零部件及配件 : | 执行器 | 用途 : | 截止 |
| 类型(通道位置) : | 二通式 |
一、Q615F气动螺纹三通球阀产品概述
Q615F气动内螺纹三通球阀采用内螺纹连接形式，配备适合气动执行器安装的高平台，阀座采用弹性密封结构，密封面结构形式为软密封，密封可靠，启闭轻松。气动活塞式执行器采用低摩擦材料做成轴承套，缸体内外表面经硬质阳极氧化防腐处理，大大提高了气缸的使用寿命，本产品流通能力大，可控制气体、液体、蒸汽，更适用于控制高粘度纤维颗粒状的流体，也适用于密封要求较严格的场合。
Q615F气动内螺纹三通球阀由GT、SR、ST、AT、AW系列单双作用气动执行器与高平台内螺纹T型三通球阀组成，T型三通球阀为四阀座密封三通球阀，其结构紧凑、外型美观、密封性能好，能实现对管道中介质流向的切换，也能使相互垂直的两个通道连通或关闭。
二、Q615F气动螺纹三通球阀主要零部件材料表
| 序号 | 零件名称 | 材质名称 | ||
| 1 | 阀体 | WCB | CF8 | CF8M |
| 2 | 阀盖 | WCB | CF8 | CF8M |
| 3 | 球体 | 2Cr13/304 | CF8 | CF8M |
| 4 | 垫片 | 聚四氟乙烯PTFE | 聚四氟乙烯PTFE | 聚四氟乙烯PTFE |
| 5 | 阀杆 | 2Cr13/304 | CF8 | CF8M |
| 6 | 填料 | 聚四氟乙烯PTFE | 聚四氟乙烯PTFE | 聚四氟乙烯PTFE |
| 7 | 大薄片 | 聚四氟乙烯PTFE | 聚四氟乙烯PTFE | 聚四氟乙烯PTFE |
| 8 | 螺母 | 35CrMoA | CF8 | CF8M |
| 9 | 螺帽 | 35CrMoA | CF8 | CF8 |
| 10 | 连接支架 | WCB | CF8 | CF8 |
| 11 | 皮套 | 塑料 | 塑料 | 塑料 |
| 12 | 连接套 | WCB | CF8 | CF8M |
三、Q615F气动螺纹三通球阀主要执行器技术参数表
|
气动 执行机构 |
型号 | GT、SR、ST、AT、AW系列单双作用气动执行器 |
| 气源压力 | 0.4～0.7MPa(净化压缩空气) | |
| 气源接口 | G1/4"、G1/8"、G3/8"、G1/2" | |
| 配用附件 | 定位器、电磁阀、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等 | |
| 作用形式 | 单作用执行机构：气关式(B)—失气时阀位开(FO)；气开式(K)—失气时阀位关(FC)双作用执行机构：气关式(B)—失气时阀位保持(FL)；气开式(K)—失气时阀位保持(FL) |
四、Q615F气动螺纹三通球阀主要外形尺寸表
|
公称通径 DN(mm) |
SIZE G(in) |
主要尺寸(mm) | 执行器型号 | ||||||
| d | L | L0 | L1 | L2 | H | ||||
| DN15 | 1/2″ | 10 | 68 | 34 | 140/178 | 62/75 | 130/136 | 26 | GTD52/GTE65 |
| DN20 | 3/4″ | 15 | 78 | 39 | 140/178 | 62/75 | 135/141 | 32 | GTD52/GTE65 |
| DN25 | 1″ | 20 | 86 | 43 | 140/214 | 62/91 | 139/173 | 38 | GTD52/GTE80 |
| DN32 | 11/4″ | 25 | 111 | 55.5 | 164/214 | 75/91 | 158/186 | 49 | GTD65/GTE80 |
| DN40 | 11/2″ | 32 | 126 | 63 | 164/246 | 75/101 | 165/203 | 56 | GTD65/GTE90 |
| DN50 | 2″ | 38 | 143 | 71.5 | 190/295 | 91/112 | 202/228 | 70 | GTD80/GTE100 |
