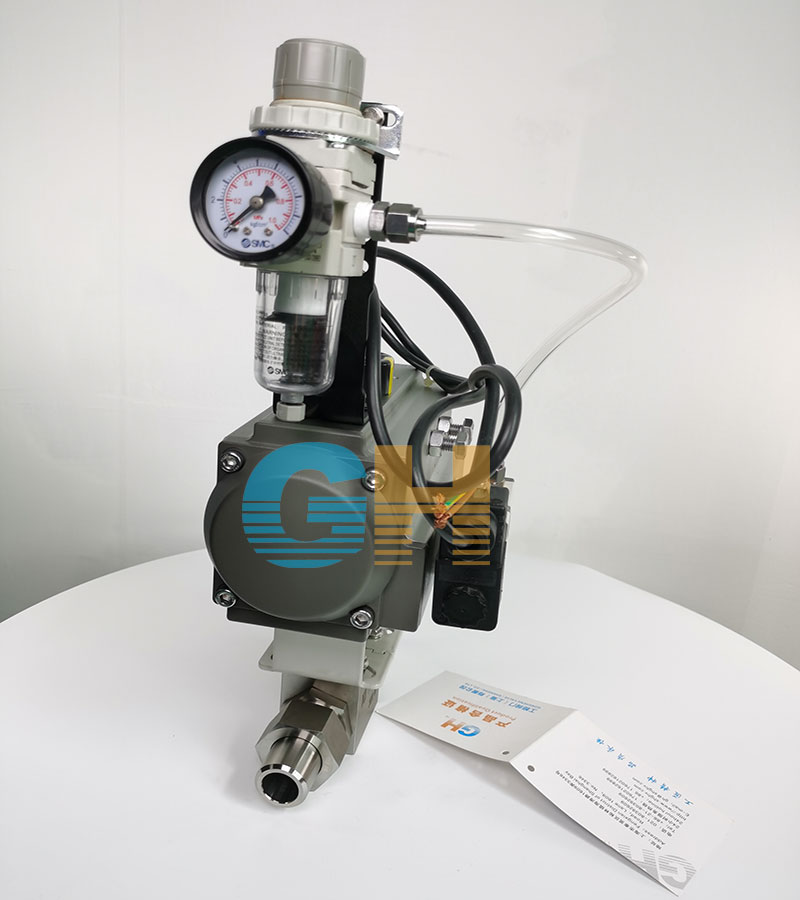

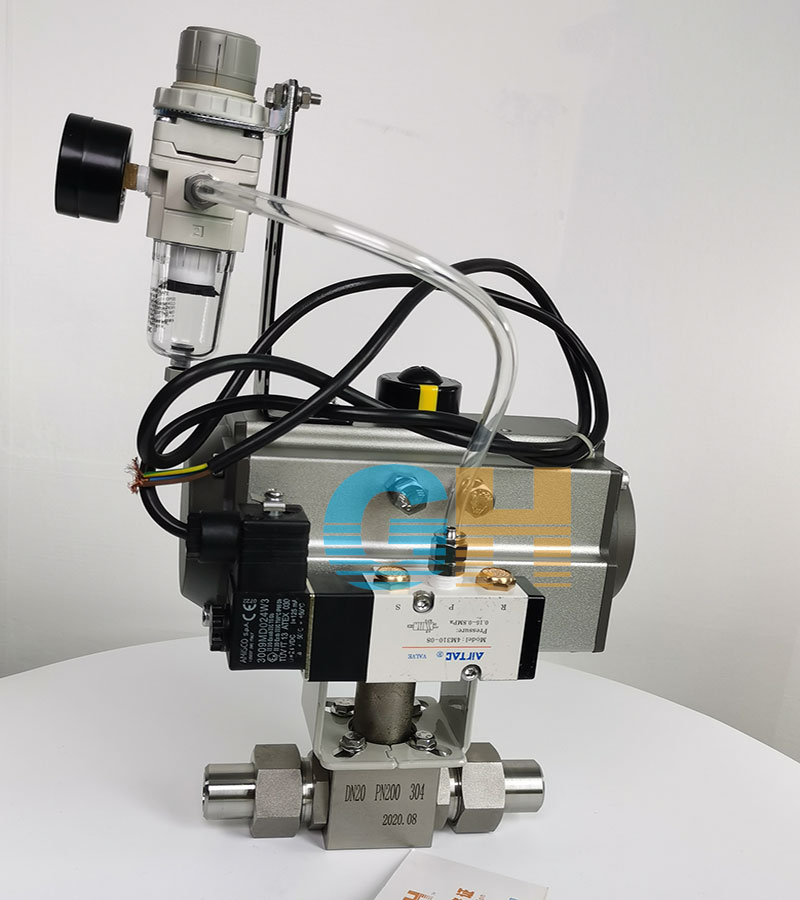

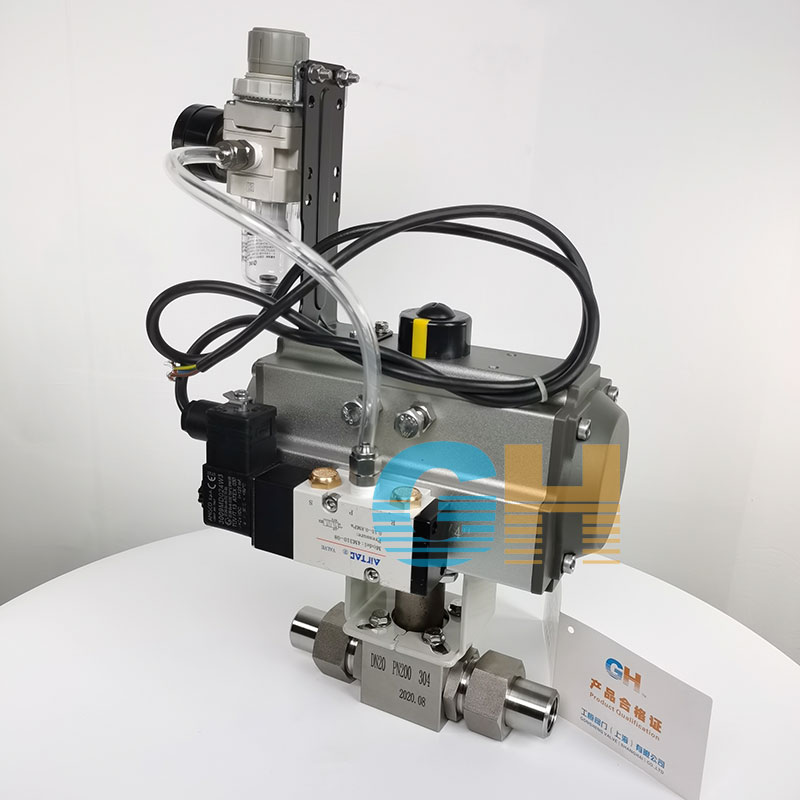

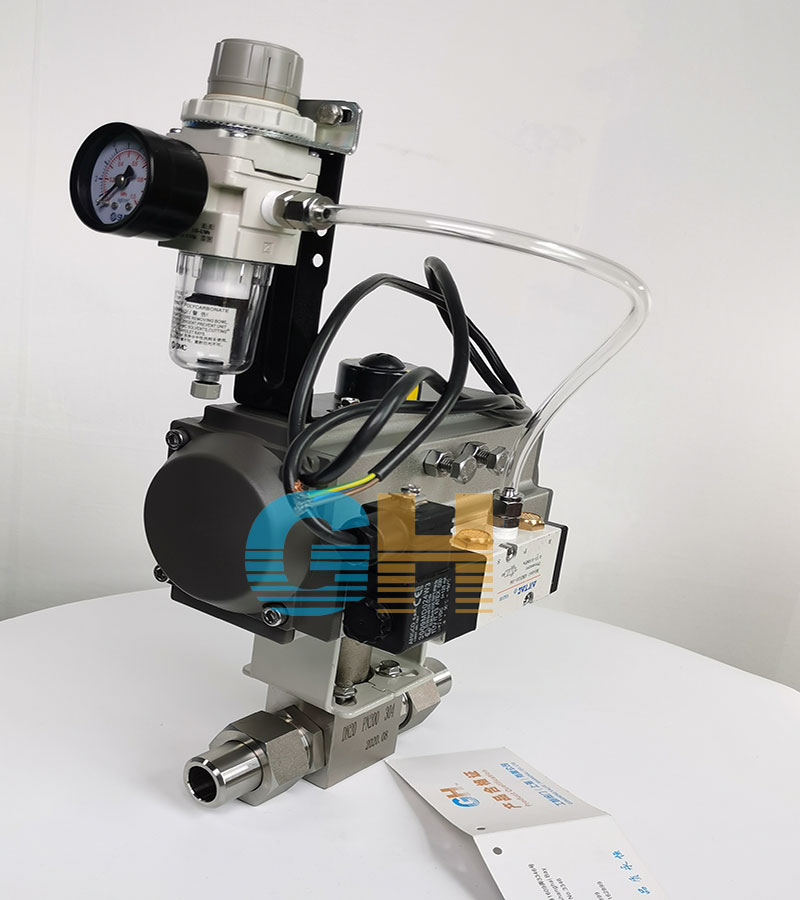

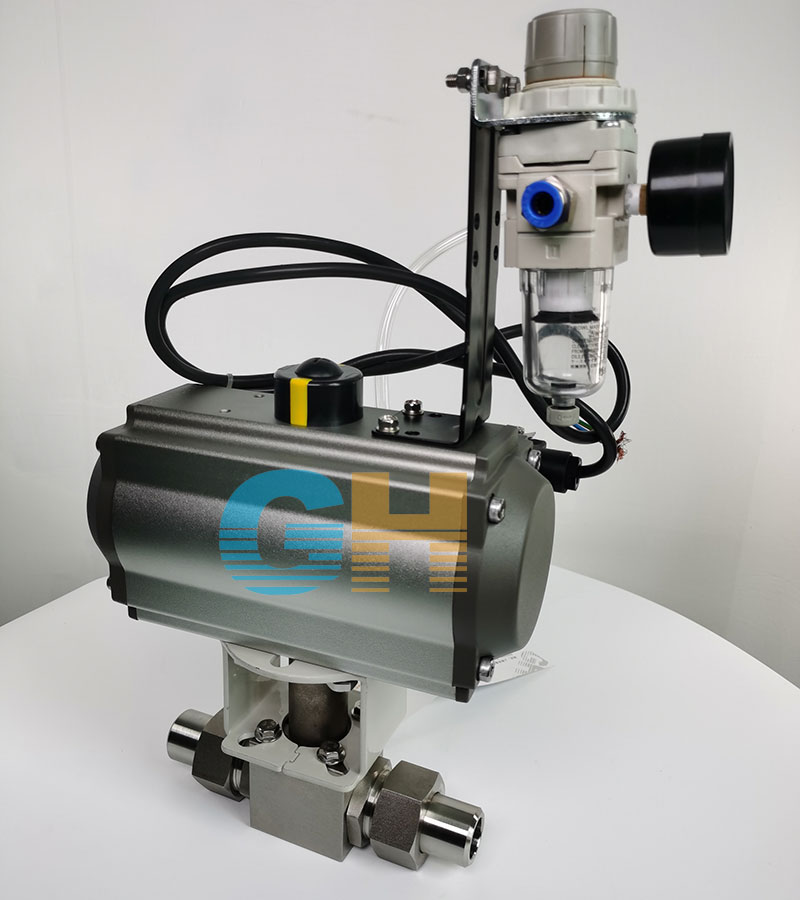

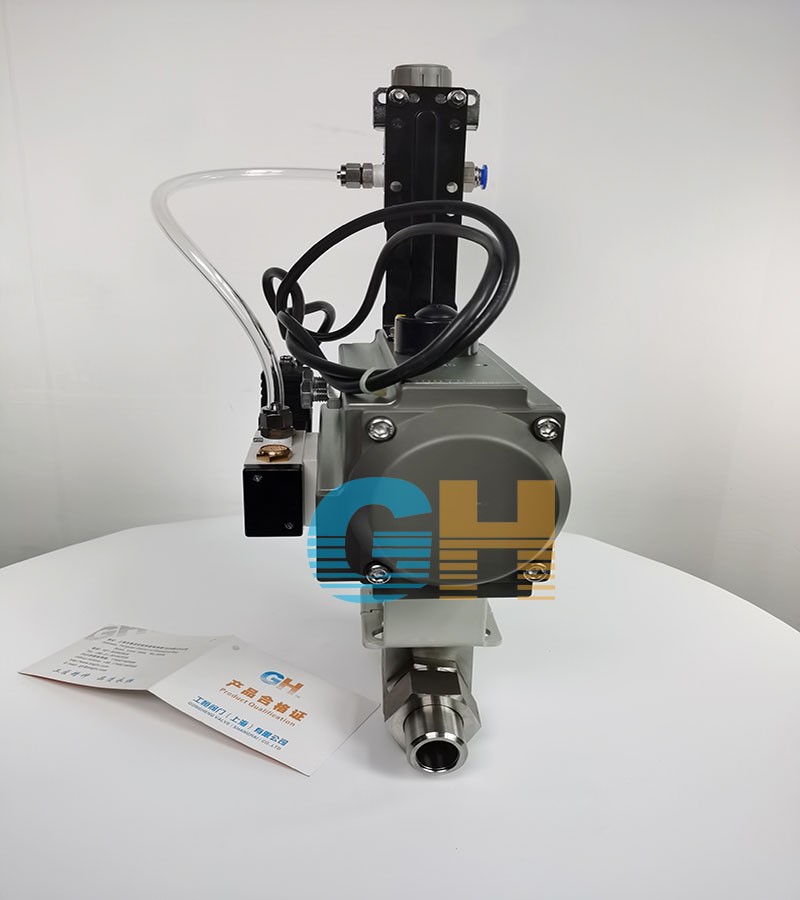

Q621F高压气动螺纹球阀
类别：气动阀门 日期：2021-05-06
| 品牌 : | GH/工恒 | 型号 : | Q621F |
| 材质 : | 不锈钢 | 连接形式 : | 螺纹 |
| 结构形式 : | 浮动球球阀 | 公称通径 : | 15 |
| 适用介质 : | 水汽油等流体 | 压力环境 : | 高压 |
| 工作温度 : | 高温 | 标准 : | 国标 |
| 流动方向 : | 单向 | 驱动方式 : | 气动 |
| 零部件及配件 : | 阀体 | 用途 : | 截止 |
| 类型(通道位置) : | 二通式 |
产品详情
Product details
Q621N Q621F气动高压螺纹球阀是以压缩空气为动力，环保无污染，球阀的阀杆带动阀芯在阀体内转动90°可以实现全开—全闭的动作。Q621N Q621F气动高压螺纹球阀采用高压尼龙塑料或PTFE聚四氟乙烯密封。Q621N Q621F螺纹连接气动高压球阀具有结构紧凑、体积精小、运行可靠、密封性好、维修容易、安装方便、适应性强等优点。Product details
气动高压螺纹球阀将阀体在两阀座部位沿与阀门通道轴线相垂直的截面分为三部分，整台球阀沿阀杆中心轴左右对称，它在管道上主要用于切断、分配和改变介质流动方向。它的大枢轴结构保证在高压下准确的球体中心位置，保证了球阀良好的操作性能；标准阀座采用弹簧结构，将阀座推向球体，保证了良好的进出口双向密封性能。
Q621N Q621F高压气动螺纹球阀规格标准：
公称通径 DN(mm)1520253240506580100125150200
| 阀体形式 | 整体锻造阀体(DN50以内)、三段式锻造阀体(DN50以上) |
| 公称压力 | PN16.0、25.0 MPa；ANSI 150、300、600、900LB |
| 连接形式 | 法兰式、焊接式、螺纹式(适用于PN16MPa以内) |
| 密封填料 | V型聚四氟乙烯填料、柔性石墨填料等 |
| 阀芯形式 | O型球体阀芯 |
| 流量特性 | 近似快开特性 |
| 动作范围 | 0～90°、0～360° |
| 泄露量Q | 按GB/T4213-92，小于额定KV0.01% |
| 基本误差 | 带定位器：小于全行程的±2% |
| 可调范围 | 250：1 |
| 配置执行机构 | GT、AT、ST、SR系列单双作用气动执行器 |
| 控制方式 | 开关两位控制能、4～20mA模拟量信号控制 |
Q621N Q621F高压气动螺纹球阀连接：
执行器型号GT、AT、ST、SR系列单双作用气动执行器
| 供气压力 | 0.4～0.7MPa |
| 气源接口 | G1/4"、G1/8"、G3/8"、G1/2" |
| 环境温度 | -30～+70℃ |
| 作用形式 | 单作用执行机构、双作用执行机构 |
| 可配附件 | 定位器、电磁阀、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等 |
