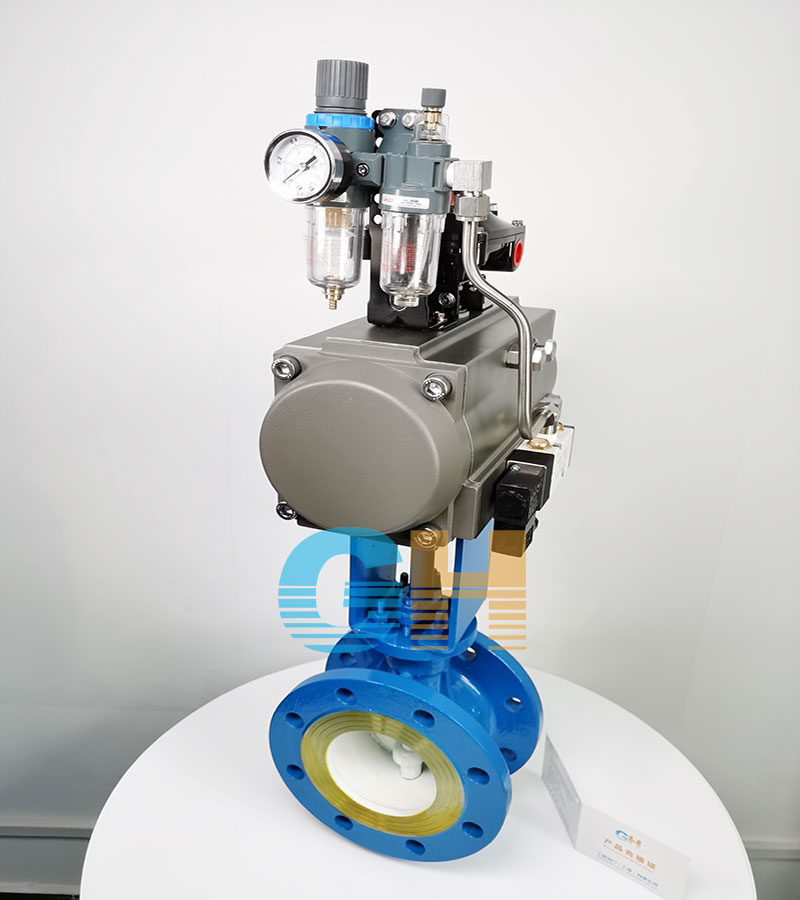

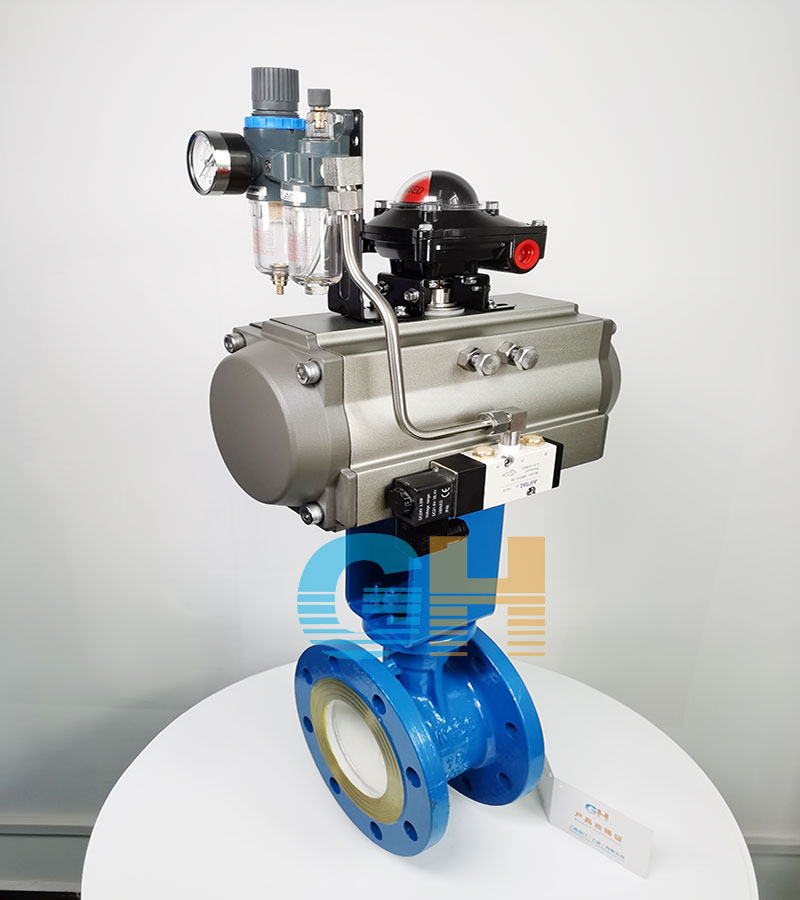

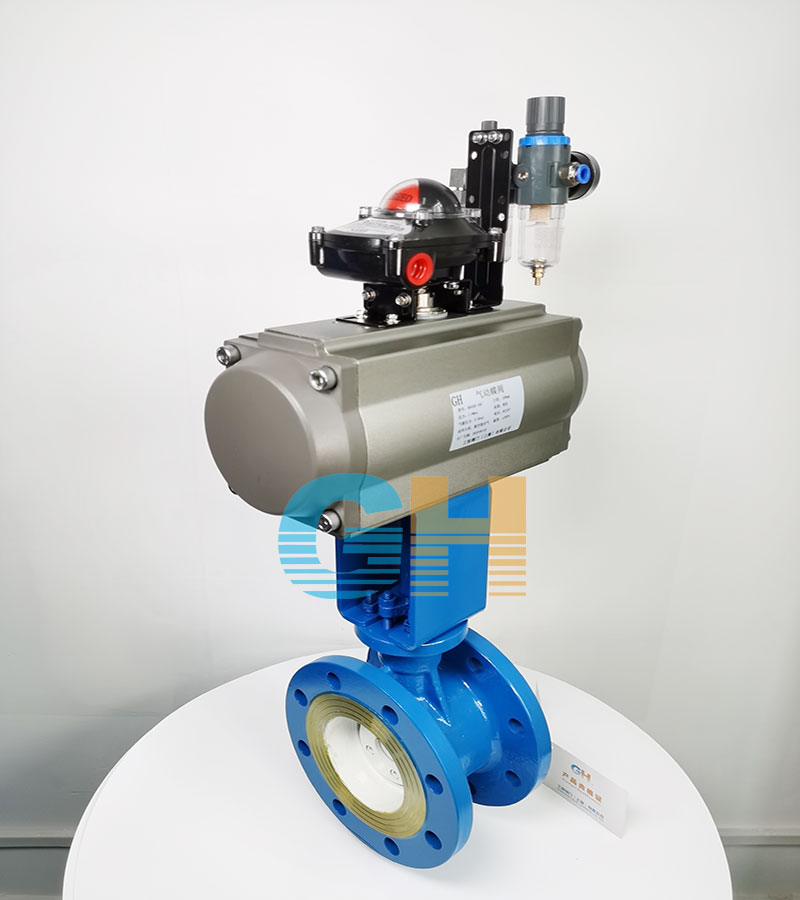

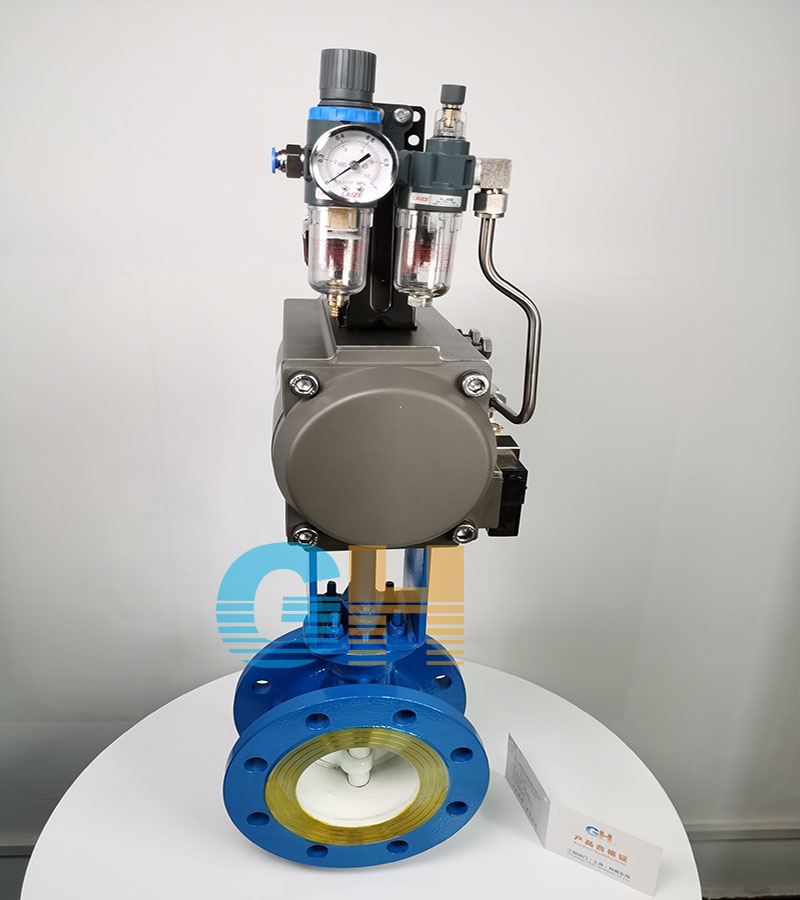

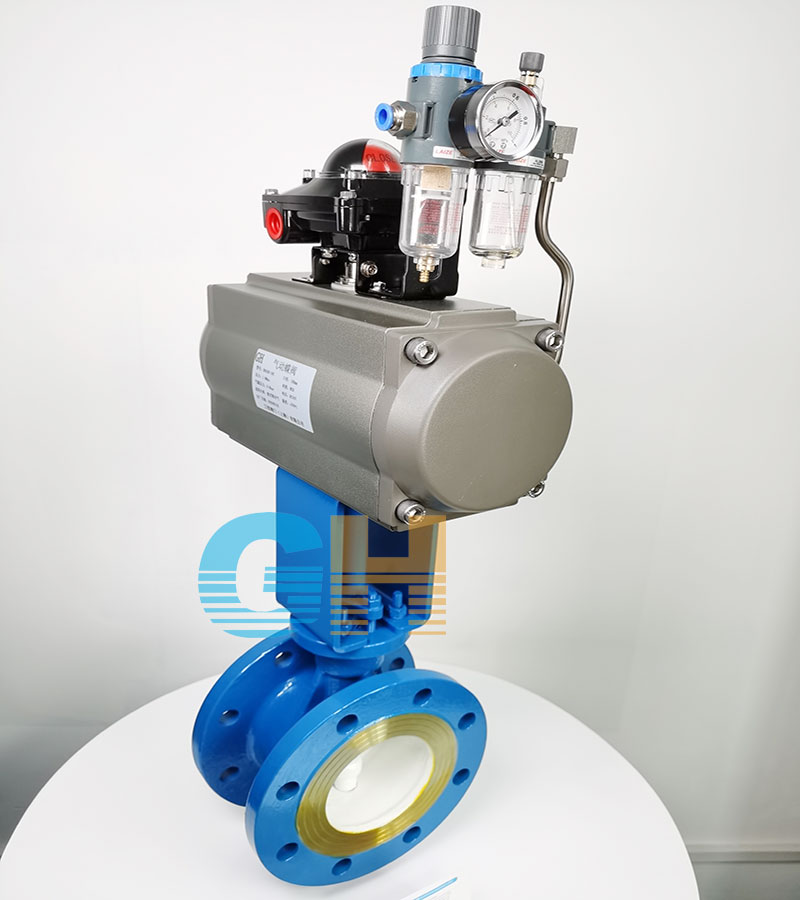

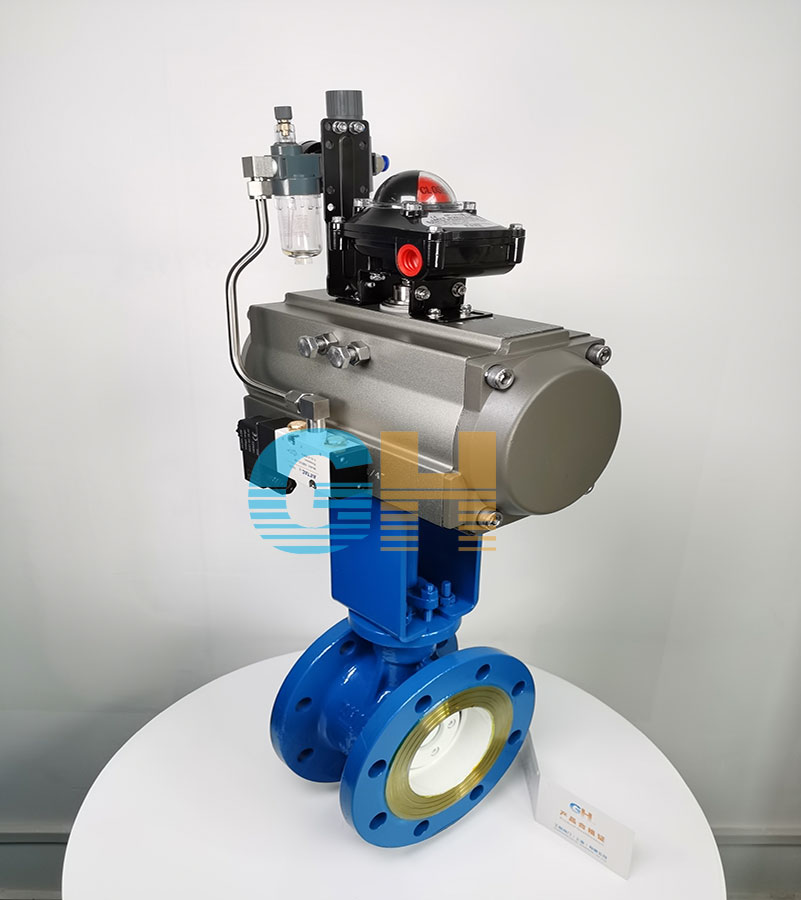

D643H-16P气动铸钢法兰式蝶阀 三偏心多层次硬密封
类别:气动阀门 日期:2021-04-19
品牌 : | GH/工恒 | 型号 : | D643H-16P |
结构形式 : | 偏置板式 | 加工定制 : | 是 |
材质 : | 铸钢 | 连接形式 : | 法兰 |
适用介质 : | DN50-DN1200 | 压力环境 : | 常压 |
工作温度 : | 常温 | 标准 : | 国标 |
流动方向 : | 单向 | 驱动方式 : | 气动 |
零部件及配件 : | 执行器 | 用途 : | 截止 |
类型(通道位置) : | 二通式 | 口径 : | DN50-DN1200 |
公称通径 : | DN50-DN1200 |
产品详情
Product details
硬密封蝶阀采用精密的J形弹性密封圈和三偏心多层次金属硬密封结构,被广泛用于介质温度≤425℃的治金、电力、石油化工、以及给排水和市政建设等工业管道上,作调节流量和载断流体使用。Product details
【产品特点】
1、金属硬密封蝶阀采用三偏心密封结构,阀座与蝶板几乎无磨损,具有越观越紧的密封功能
2、密封圈选用不锈钢制作,具有金属硬密封和弹性密封的双重优点,无论在低温和高温的情况下,均具有优良的密封性能,具有耐腐蚀,使用寿命长等特点
3、蝶板密封面采用堆焊钴基硬质合金,密封面耐磨损,使用寿命长
4、大规格蝶板采用绗架结构,强度高,过流面积大,流阻小
5、金属硬密封蝶阀具有双向密封功能,安装时不受介质流向的限制,也不受空间位置的影响,可在任何方向安装
6、驱动装置可以多工位(旋转90°或180°)安装,便于用户使用
【执行标准】
设计规范:GB/T 12238
结构长度:GB/T 12221
法兰连接:GB/T 9113
试验与检验:GB/T 13927
产品标识:GB/T 12220
【性能参数】
型号 |
D343H-10 D343H-16 D343H-25 D343H-40 |
D343H-10P D343H-16P D343H-25P D343H-40P |
D343H-10R D343H-16R D343H-25R D343H-40R |
|
工作压力(MPa) | 1.0~4.0 | |||
适用温度(℃) | ≤425 | ≤200 | ||
适用介质 | 水、油或非腐蚀性介质 | 类介质 | 类介质 | |
材料 | 阀体、蝶板 | WCB | CF8/304 | CF3M/316L |
阀杆 | 2Cr13 | 304 | 316L | |
阀体密封面 | 堆焊 507 | - | - | |
蝶板密封面 | 304+柔性石墨 | 304+PTFE | 304+PTFE | |
填料 | 柔性石墨 | PTFE | PTFE |
【主要外形和连接尺寸】
D3.6.943H-10/16/25/电动,气动,手动硬密封蝶阀主要外形连接尺寸 (单位:mm)
公称通经(DN) | 主要尺寸 | 法兰尺寸和螺栓规格 | ||||||||||
1.0MPa | 1.6MPa | 2.5MPa | ||||||||||
L | H1 | H | D | D1 | n-Фd | D | D1 | n-Фd | D | D1 | n-Фd | |
50 | 108 | 350 | 112 | 165 | 125 | 4-18 | 165 | 125 | 4-18 | 165 | 125 | 4-18 |
65 | 112 | 370 | 115 | 185 | 145 | 4-18 | 185 | 145 | 4-18 | 185 | 145 | 8-18 |
80 | 114 | 380 | 120 | 200 | 160 | 4-18 | 200 | 160 | 8-18 | 200 | 160 | 8-18 |
100 | 127 | 420 | 138 | 220 | 180 | 8-18 | 220 | 180 | 8-18 | 235 | 190 | 8-22 |
125 | 140 | 460 | 164 | 250 | 210 | 8-18 | 250 | 210 | 8-22 | 270 | 220 | 8-26 |
150 | 140 | 555 | 175 | 285 | 240 | 8-22 | 285 | 240 | 8-22 | 300 | 250 | 8-26 |
200 | 152 | 760 | 200 | 340 | 295 | 8-22 | 340 | 295 | 12-22 | 360 | 310 | 12-26 |
250 | 165 | 830 | 243 | 395 | 350 | 12-22 | 405 | 355 | 12-26 | 425 | 370 | 12-30 |
300 | 178 | 895 | 250 | 445 | 400 | 12-22 | 460 | 410 | 12-26 | 485 | 430 | 16-30 |
350 | 190 | 950 | 280 | 505 | 460 | 16-22 | 520 | 470 | 16-26 | 555 | 490 | 16-33 |
400 | 216 | 1190 | 305 | 565 | 515 | 16-26 | 580 | 525 | 16-30 | 620 | 550 | 16-36 |
450 | 222 | 1255 | 350 | 615 | 565 | 20-26 | 640 | 585 | 20-30 | 670 | 600 | 20-36 |
500 | 229 | 1305 | 380 | 670 | 620 | 20-26 | 715 | 650 | 20-33 | 730 | 660 | 20-36 |
600 | 267 | 1340 | 445 | 780 | 725 | 20-30 | 840 | 770 | 20-36 | 845 | 770 | 20-39 |
700 | 292 | 1520 | 480 | 895 | 840 | 24-30 | 910 | 840 | 24-36 | 960 | 875 | 24-42 |
800 | 318 | 1710 | 530 | 1015 | 950 | 24-33 | 1025 | 950 | 24-39 | 1085 | 990 | 24-48 |
900 | 330 | 1810 | 580 | 1115 | 1050 | 28-33 | 1125 | 1050 | 28-39 | 1185 | 1090 | 28-48 |
1000 | 410 | 1960 | 650 | 1230 | 1160 | 28-36 | 1255 | 1170 | 28-42 | 1320 | 1210 | 28-56 |
1200 | 470 | 2250 | 760 | 1455 | 1380 | 32-39 | 1485 | 1390 | 32-48 | 1530 | 1420 | 32-56 |
1400 | 530 | 2435 | 850 | 1675 | 1590 | 36-42 | 1685 | 1590 | 36-48 | 1755 | 1640 | 36-62 |
1600 | 600 | 2780 | 1030 | 1915 | 1820 | 40-48 | 1930 | 1820 | 40-56 | 1975 | 1860 | 40-62 |
1800 | 670 | 3020 | 1230 | 2115 | 2020 | 44-48 | 2130 | 2020 | 44-56 | 2195 | 2070 | 44-70 |
2000 | 760 | 3270 | 1350 | 2325 | 2230 | 48-48 | 2345 | 2230 | 48-62 | 2425 | 2300 | 48-70 |
![](/uploads/allimg/210419/2-2104191342052P.jpg)
![](/uploads/allimg/210419/2-210419134222b8.jpg)
![](/uploads/allimg/210419/2-21041913423H35.jpg)
![](/uploads/allimg/210419/2-2104191342505E.jpg)
![](/uploads/allimg/210419/2-210419134305S1.jpg)
![](/uploads/allimg/210419/2-2104191343192J.jpg)
![](/uploads/allimg/210419/2-210419134339457.jpg)
![](/uploads/allimg/210419/2-210419134401X6.jpg)
