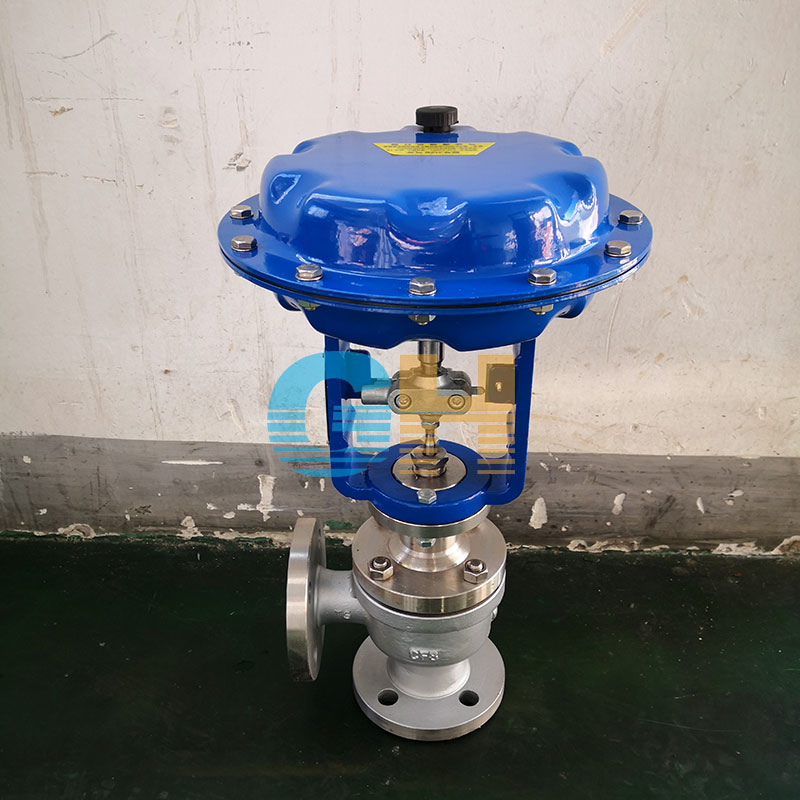

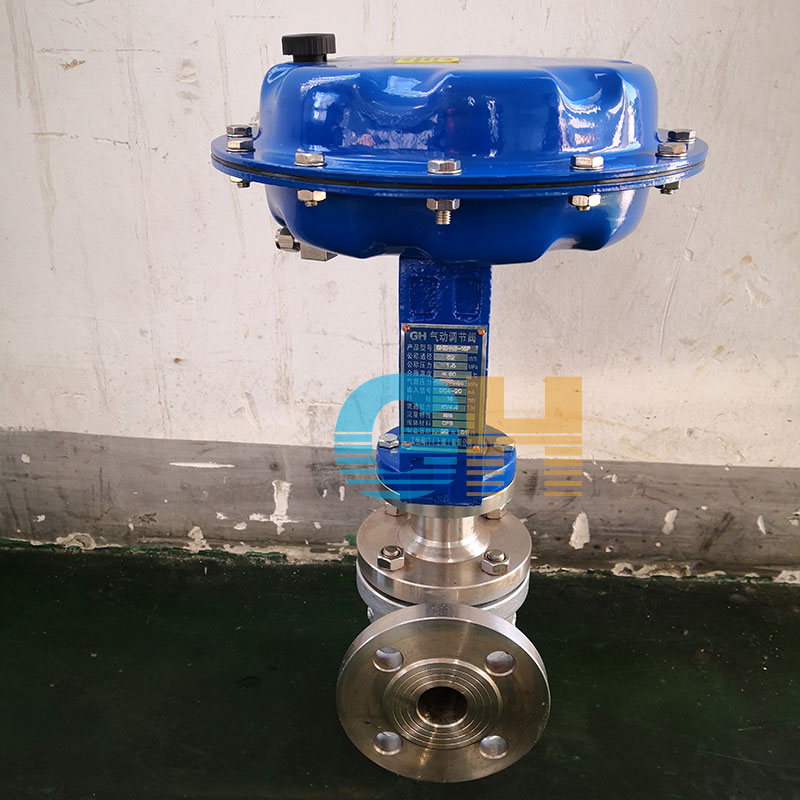

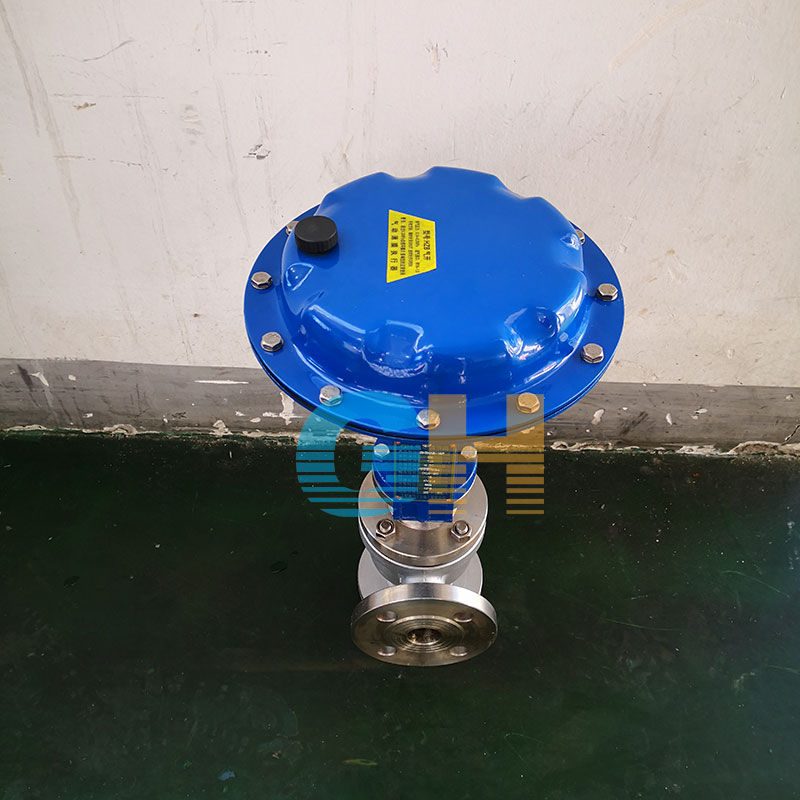

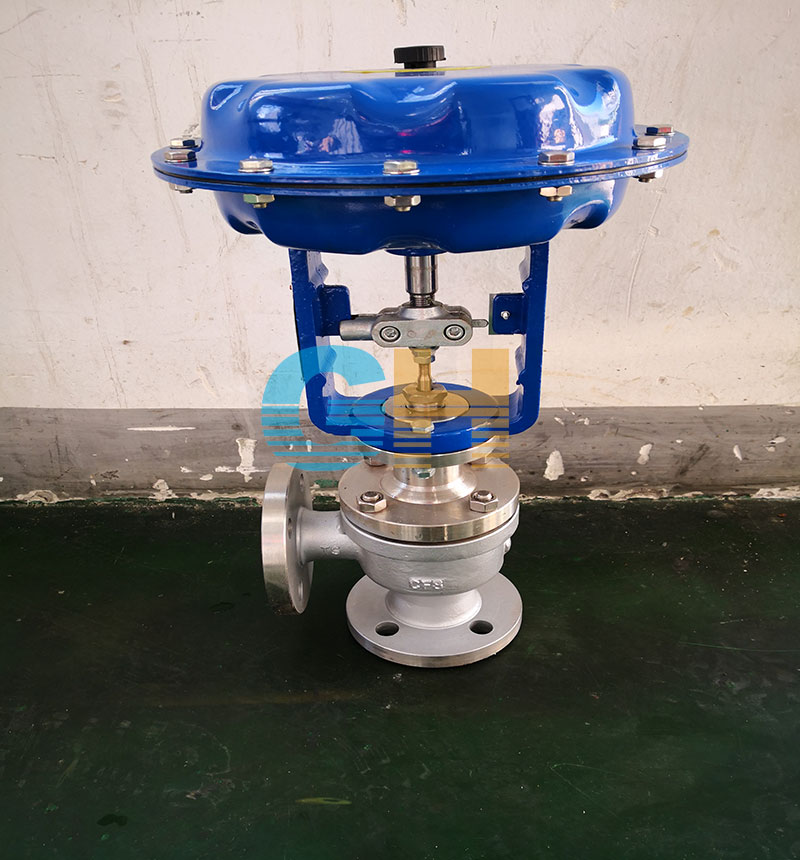

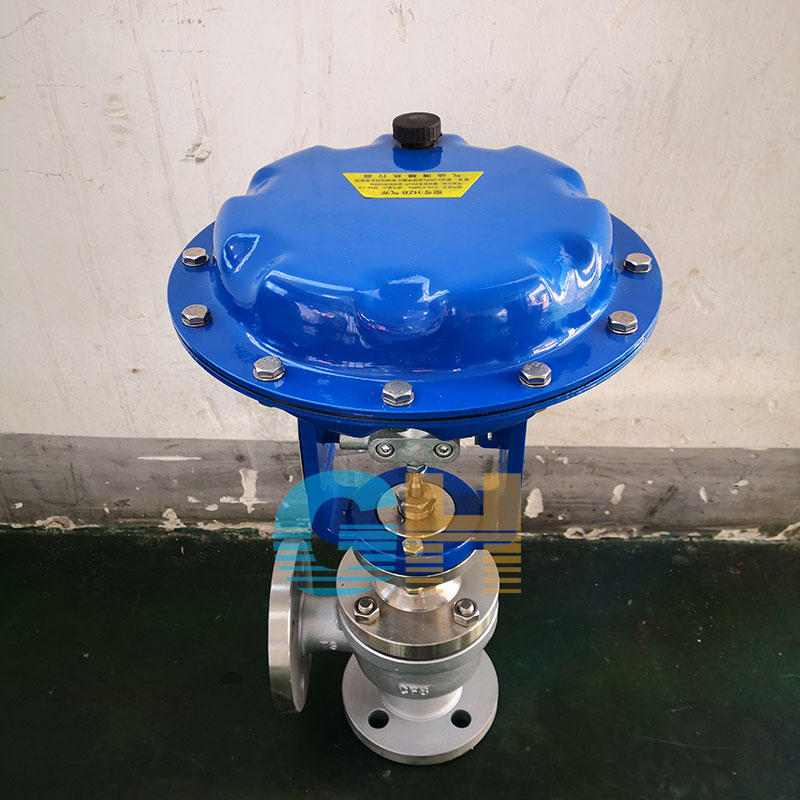

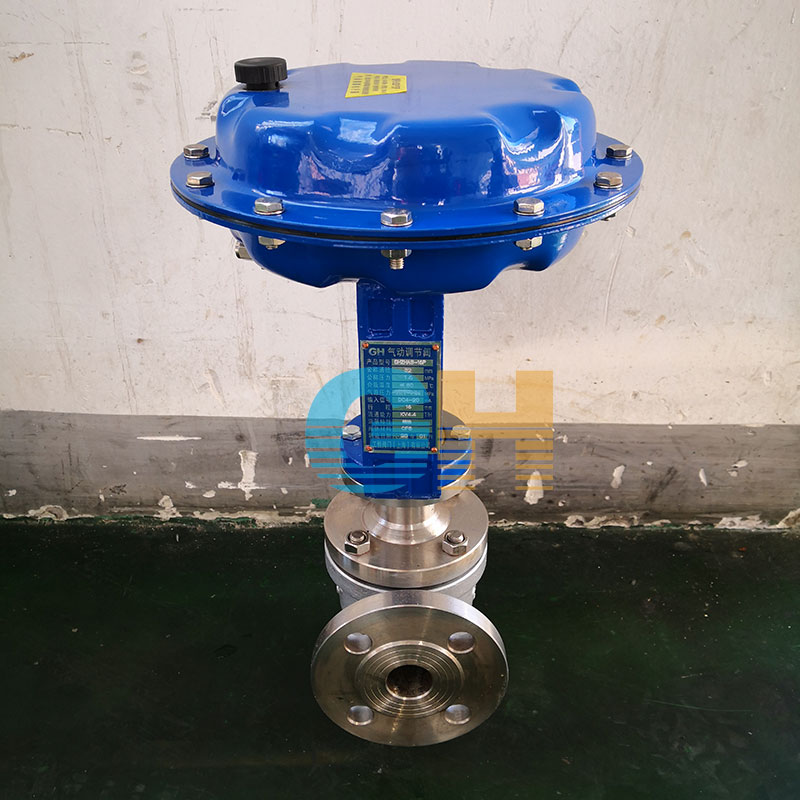

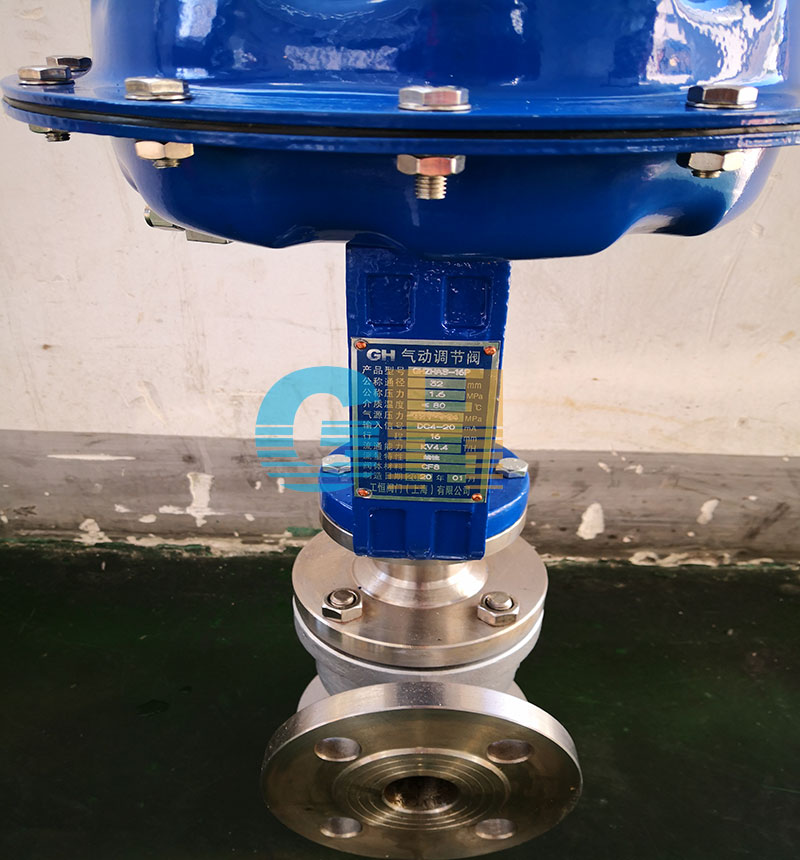

ZJHJ气动角式调节阀 气动薄膜角式调节阀
类别:气动阀门 日期:2021-04-26
品牌 : | GH/工恒 | 型号 : | ZJHJ-16P |
材质 : | 不锈钢304 | 连接形式 : | 法兰 |
加工定制 : | 是 | 公称通径 : | DN25-500(mm) |
适用介质 : | 水,蒸汽,油品 | 压力环境 : | 常压 |
工作温度 : | 常温 | 流动方向 : | 换向 |
驱动方式 : | 气动 | 零部件及配件 : | 执行器 |
形态 : | 角式 | 类型(通道位置) : | 三通式 |
标准 : | 国标 | 密封形式 : | 软密封型 |
产品详情
Product details
Product details
一、产品概述:
ZJHJ气动角式调节阀是根据调节部位信号,自动控制阀门的开度,从而达到介质流量、压力和液位的调节。以等百分比特性为优,其调节稳定,调节性能好。专用于介质粘度大、易结晶、含有悬浮颗粒、90度弯接头处,由于角式调节阀角式阀体无死角,便于吹扫,维护简单而广泛应用。可使用单座或者平衡式套筒阀瓣上,一些高压差场合也可以适用多级调节。可选择多弹簧气动薄膜机构或电动执行机构等。
二、产品特点:
1、阀体为直角形,阀芯为单导向结构,阀体流路简单,阻力小。
2、广泛应用于精确控制气体、液体等介质的工艺参数如压力、流量温度、液位保持在给定值。
3、特别适用于允许泄漏量小,阀前后压差不大的高粘度,含有悬浮物和颗粒状物质流体的调节。
4、具有结构紧凑、重量轻、动作灵敏、流体通道呈S流线型、压力损失小、阀容量大、流量特性精确、拆装方便等优点。
三、性能参数:
公称通径(mm) | 20 | 25 | 40 | 50 | 65 | 80 | 100 | 150 | 200 | 250 | 300 | |||||
阀座直径(mm) | 10 | 12 | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 |
流量系数Kv | 1.6 | 2.5 | 4 | 6.3 | 10 | 16 | 25 | 40 | 63 | 100 | 160 | 250 | 400 | 630 | 1000 | 1600 |
可调范围 | 30:1 | |||||||||||||||
公称压力 | 标准产品1.6、4.0、6.4MPa;特殊订货10、22、32MPa | |||||||||||||||
阀芯形式 | 单座柱塞型阀芯 | |||||||||||||||
流量特性 | 直线、等百分比 | |||||||||||||||
工作温度 | 普通型-40~230℃;散热片型230~450℃,特殊订货450~600℃ | |||||||||||||||
法兰标准 | 符合JB78-59、JB79-59标准,可按JB/79.1-94、JB/79.2-94、ANSI、JIS、DIN 等订货生产 |
四、连接尺寸:
公称通径DN(mm) | L(mm) | H1( mm) | H(mm) | ØA | |
1.6(MPa) | 常温 | 中温 | |||
20 | 100 | 100 | 349 | 444 | 285 |
25 | 115 | 115 | 350 | 445 | 285 |
32 | 130 | 130 | 358 | 458 | 285 |
40 | 130 | 130 | 378 | 478 | 285 |
50 | 150 | 150 | 393 | 493 | 285 |
65 | 170 | 170 | 494 | 594 | 360 |
80 | 190 | 190 | 503 | 628 | 360 |
100 | 215 | 215 | 521 | 646 | 360 |
125 | 250 | 250 | 634 | 759 | 360 |
150 | 275 | 275 | 696 | 846 | 470 |
200 | 325 | 325 | 715 | 915 | 470 |
![](/uploads/allimg/210426/2-2104260Z645304.jpg)
![](/uploads/allimg/210426/2-2104260ZF2A9.jpg)
![](/uploads/allimg/210426/2-2104260ZGA64.jpg)
![](/uploads/allimg/210426/2-2104260ZIL21.jpg)
![](/uploads/allimg/210426/2-2104260ZK4T1.jpg)
![](/uploads/allimg/210426/2-2104260ZQ3940.jpg)
![](/uploads/allimg/210426/2-2104260ZRS26.jpg)
