气动不锈钢法兰V型球阀

类别：气动阀门 日期：2021-04-26

品牌 : GH/工恒 型号 : VQ647Y-16P
材质 : 不锈钢 连接形式 : 法兰
结构形式 : 浮动球球阀 公称通径 : ６５
适用介质 : 烟气 压力环境 : 常压
工作温度 : 高温 标准 : 国标
流动方向 : 单向 驱动方式 : 气动
零部件及配件 : 执行器 用途 : 截止
类型(通道位置) : 二通式

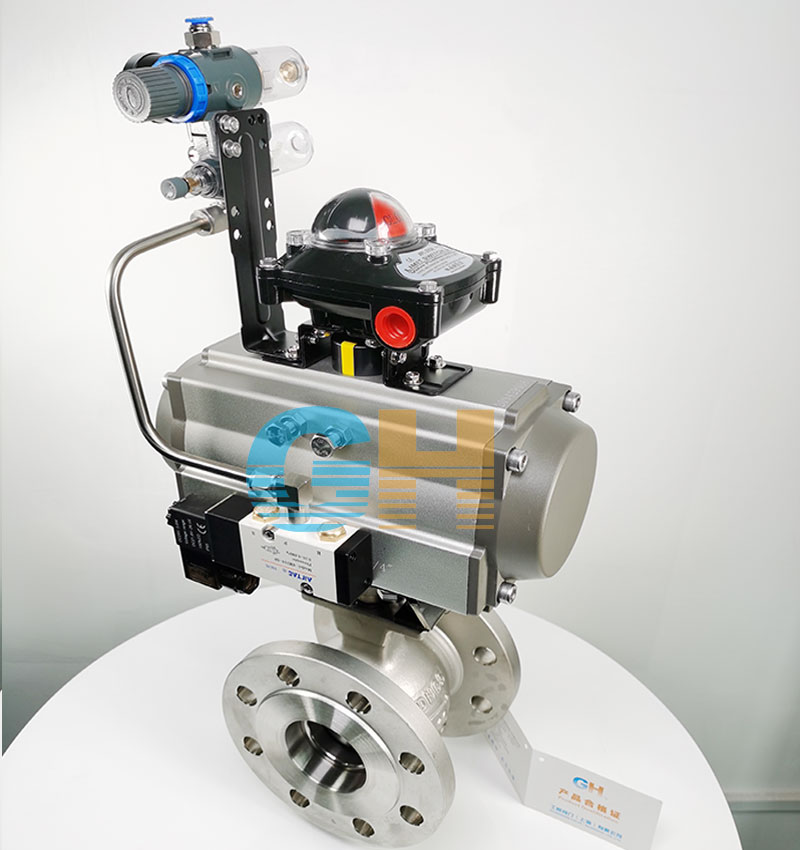

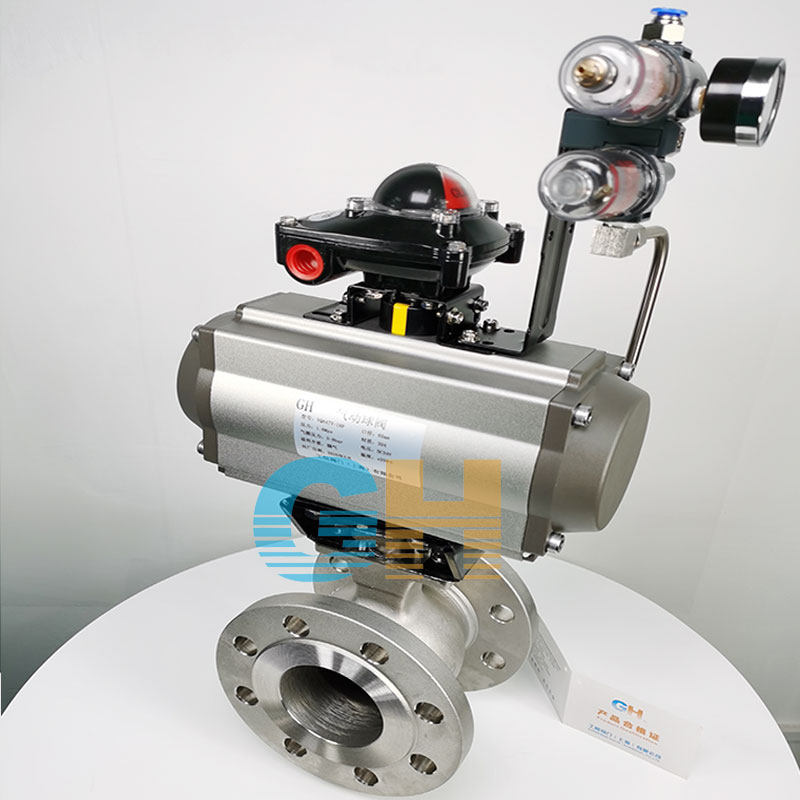

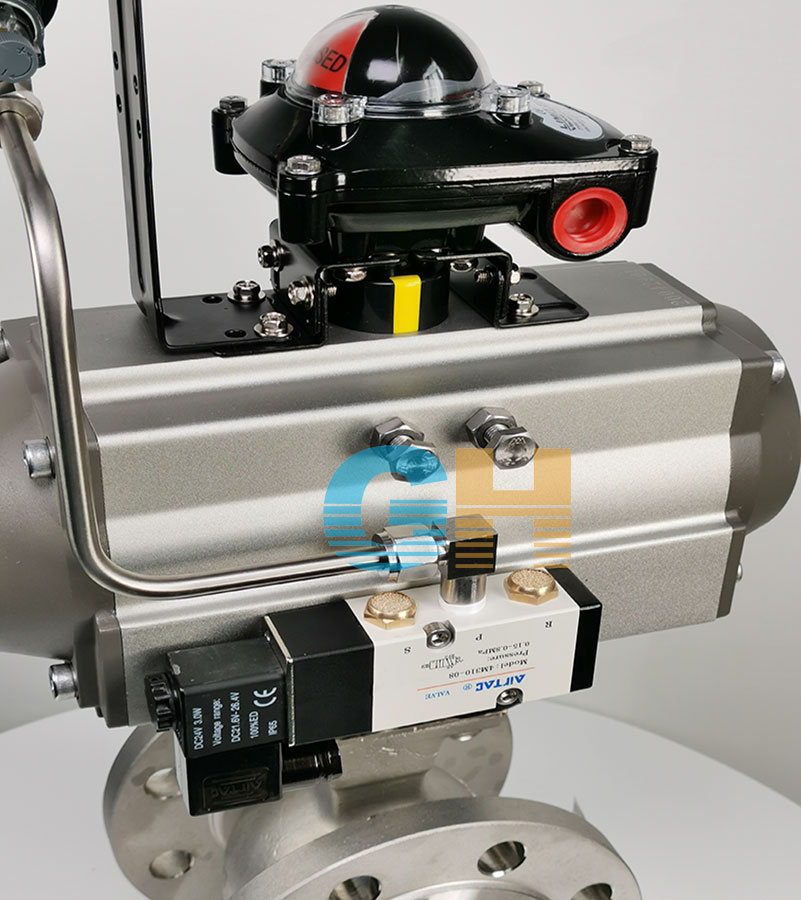

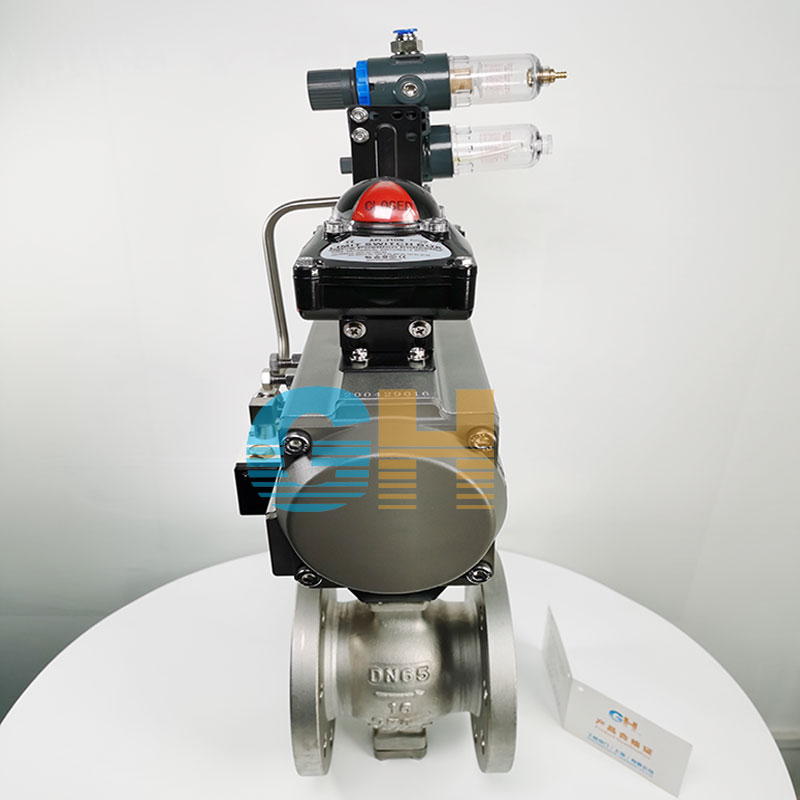

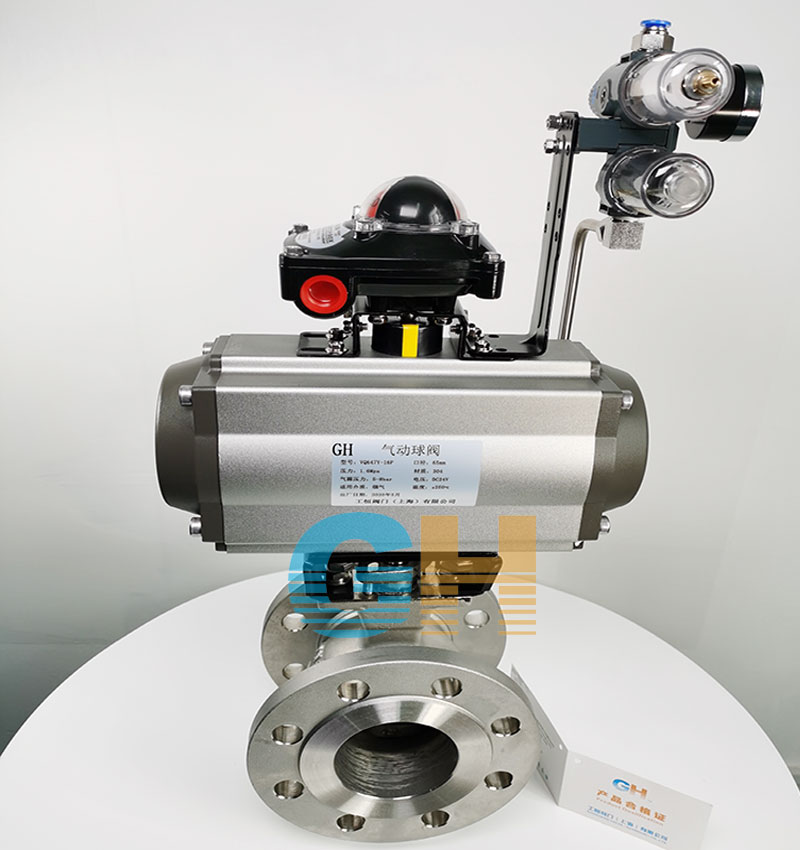

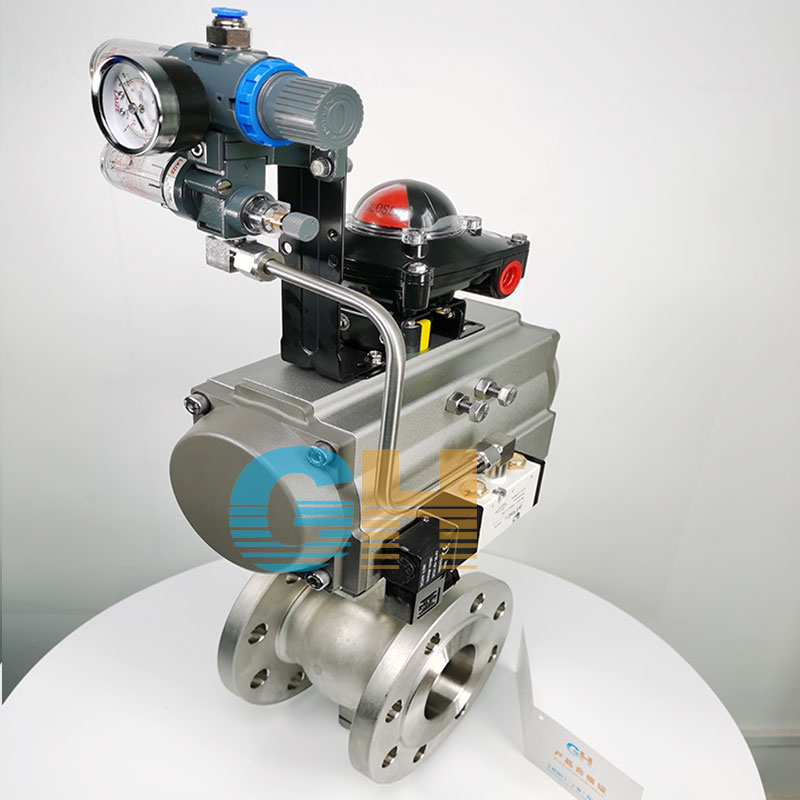

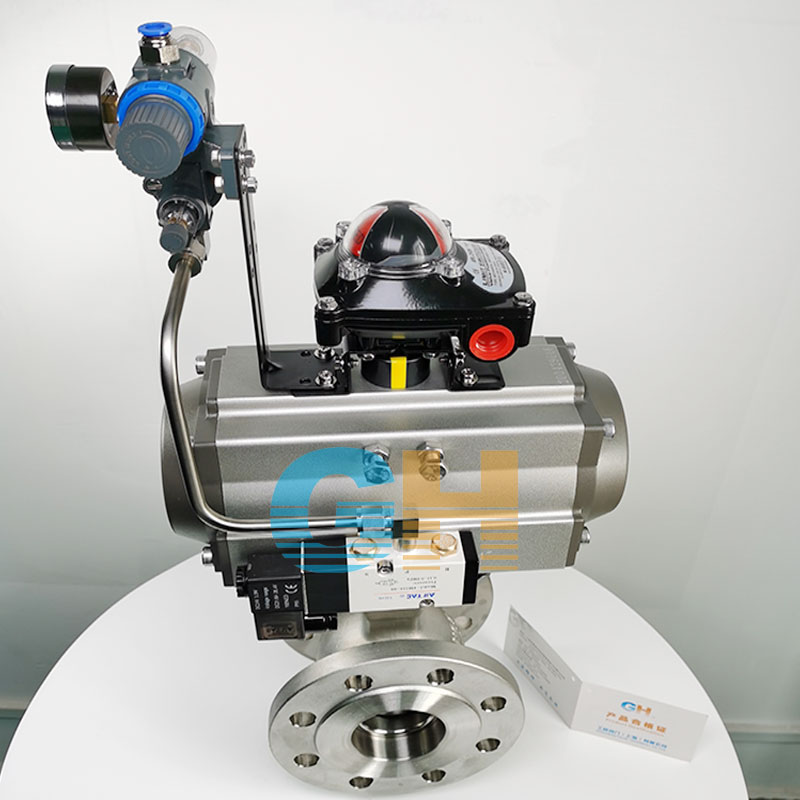

产品详情
Product details


产品概述

气动V型调节球阀VQ647Y-16P由法兰式V型球阀+气动执行器+电气定位器三大部分组合而成，主要用于控制管路介质流量、压力、温度等工艺参数使用的，调节工作特性可以达到等百分百%，启闭件采用V型球缺结构，完全解决了阀腔易沉积介质的问题。独有的偏心结构可以使阀芯阀座开关无摩擦使用寿命长既可以调节又可以切断，密封等级可以达到Ⅵ级零泄漏。法兰连接，阀芯及阀座采用喷涂工艺耐磨耐冲刷效果好，公称压力PN10-40，公称通径DN15-DN600，适用介质含纤维、微小固体颗粒、料浆等介。阀门安装按标志箭头安装不可装反，位置可以任意安装。广泛用于石油、化工、造纸、电力、冶金、制药、环保等工业部门的自控系统。


产品用途

气动V型调节球阀是一种直角回转结构，它与阀门定位器配套使用，可实现比例调节； V型阀芯最适用于各种调节场合，具有额定流量系数大，可调比大，密封效果好，调节性能零敏，体积小，可竖卧安装。适用于控制气体、蒸汽、液体等介质。


产品特点

（1）不带任何管接头的整体式阀体，因此不受管道或螺栓应力影响，并且由于阀体无任何管接头，故耐压壳体不会受压力“突变”的影响；
（1）具有一个V型阀体，即使在小流量或高粘度介质的情况下，也可在整个量程范围内，保证控制的精确性；
（3）防漏耐用的阀座在其外径处衬有带不锈钢内芯PTFE杯形或是O型密封圈，阀座用截面较大的钨钴硬质合金制成，通过一个合金的波纹弹簧进一步增强了阀座的结构；
（4）当法兰V型球阀关闭时，V型缺口与阀座之间产生楔形剪切作用，并既具有自洁功能又可防止球芯卡死，手动V型球阀特别适用于管线结垢冻结或含有纤维和颗粒固体场合。


工作原理

气动V型调节球阀由执行机构和调节机构组成。执行机构是调节阀的推力部件，它按控制信号压力的大小产生相应的推力，推动调节机构动作。阀体是气动调节阀的调节部件，它直接与调节介质接触，调节该流体的流量。


主要零件材质

VQ647Y气动V型球阀PN16～PN25主要零件材质
材料材料代号 C P R
主要零件 阀体 WCB ZG1Cr18Ni9Ti ZG0Cr18Ni12Mo2Ti
球板 2Cr13 ZG1Cr18Ni9Ti ZG0Cr18Ni12Mo2Ti
阀杆 2Cr13 1Cr18Ni9Ti 0Cr18Ni12Mo2Ti
密封圈 硬质合金
填料 聚四氟乙烯、柔石墨
适用工况 适用介质 水、蒸汽、油品 硝酸类 醋酸类
适用温度 -28℃～500℃
执行器 型号 GT或AW系列
气源压力 0.3-0.7MPa
执行标准 设计制造 结构长度 法兰尺寸 压力温度 试验检验
GBT/12237 GB12221 GB9113 GB9131 GB13927


产品性能规范

VQ647Y气动V型球阀PN16～PN25性能规范
公称压力 试验压力(MPa) 适用介质 适用温度
壳体试验 密封试验
1.6 2.4 1.76 水、油、气及高粘度，含纤维、固体颗粒等介质 -28℃～≤550℃
2.5 3.75 2.75
4.0 6.0 4.4
应用规范 连接法兰 JB79-59    GB9113    HG20592-97    ANSI B16.5
检验试验 JB/T9092-99               API 598


产品外形结构尺寸

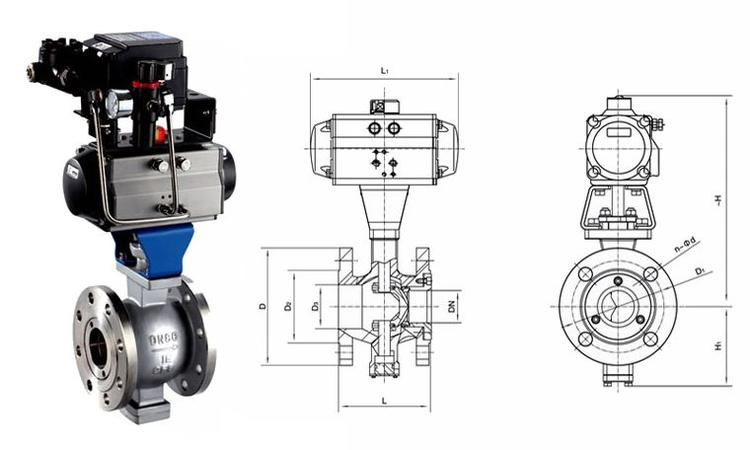

气动V型调节球阀外形结构尺寸
公称压力
或压力级		 公称通径(DN) 尺寸(mm)
(mm) (in) W L W1 L1 d d1 H1 H
PN1.6MPa 25 - 50 - 25 - 64 38 57 200
40 - 60 - 25 - 82 49 63 205
50 - 75 124 32 62 100 60 92 225
65 - 85 145 38 72.5 120 75 100 235
80 - 100 165 45 82.5 131 89 108 260
100 - 115 194 50 97 158 113 117 270
125 - 135 210 55 105 180 140 140 320
150 - 160 229 65 114.5 216 164 177 340
200 - 200 243 80 121.5 268 205 200 390
250 - 240 297 92 148.5 326 259 252 420
300 - - 338 - 169 - 300 270 510
PN2.5MPa 25 - 50 - 25 - 64 38 57 200
40 - 60 - 25 - 82 49 63 205
50 - 75 124 32 62 100 60 92 225
65 - 85 145 38 72.5 120 75 100 235
80 - 100 165 45 82.5 131 89 108 260
100 - 115 194 50 97 158 113 117 270
125 - 135 210 55 105 180 140 140 320
150 - 160 229 65 114.5 216 164 177 340
200 - 200 243 80 121.5 268 205 200 390
250 - 240 297 92 148.5 326 259 252 420
300 - - 338 - 169 - 300 270 510
CLASS 150 25 1 50 - 25 - 65 38 57 200
40 1 1/2 60 - 25 - 84 49 63 205
50 2 75 124 32 62 102 60 92 225
65 2 1/2 85 145 38 72.5 121 75 100 235
80 3 100 165 45 82.5 134 89 108 260
100 4 115 194 50 97 172 113 117 270
125 5 135 210 55 105 196 140 140 320
150 6 160 229 65 114.5 221 164 177 340
200 8 200 243 80 121.5 278 205 200 390
250 10 240 297 92 148.5 333 259 252 420
300 12 - 338 - 169 - 300 270 510
