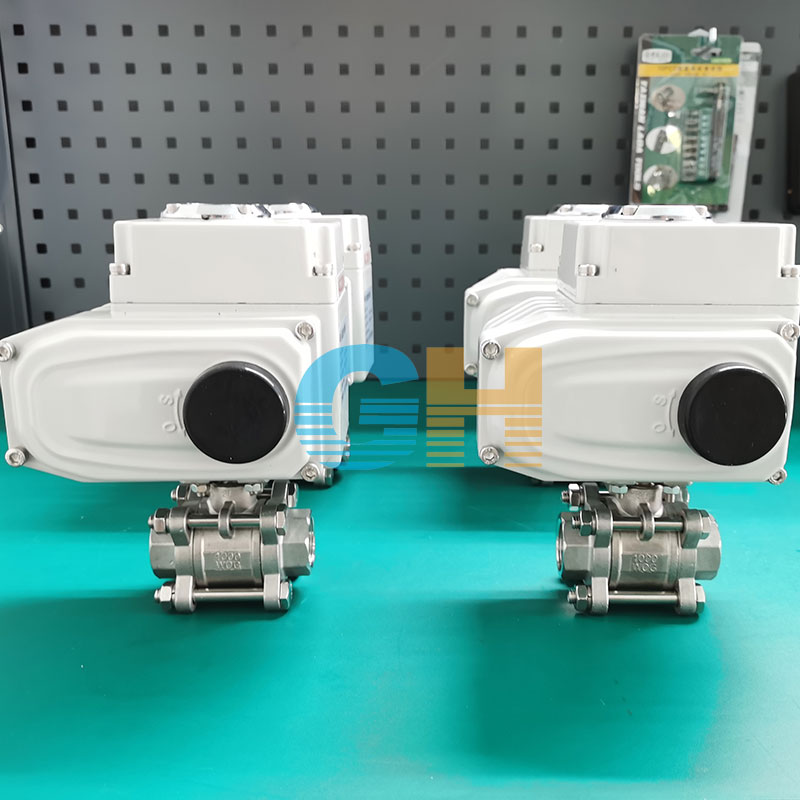

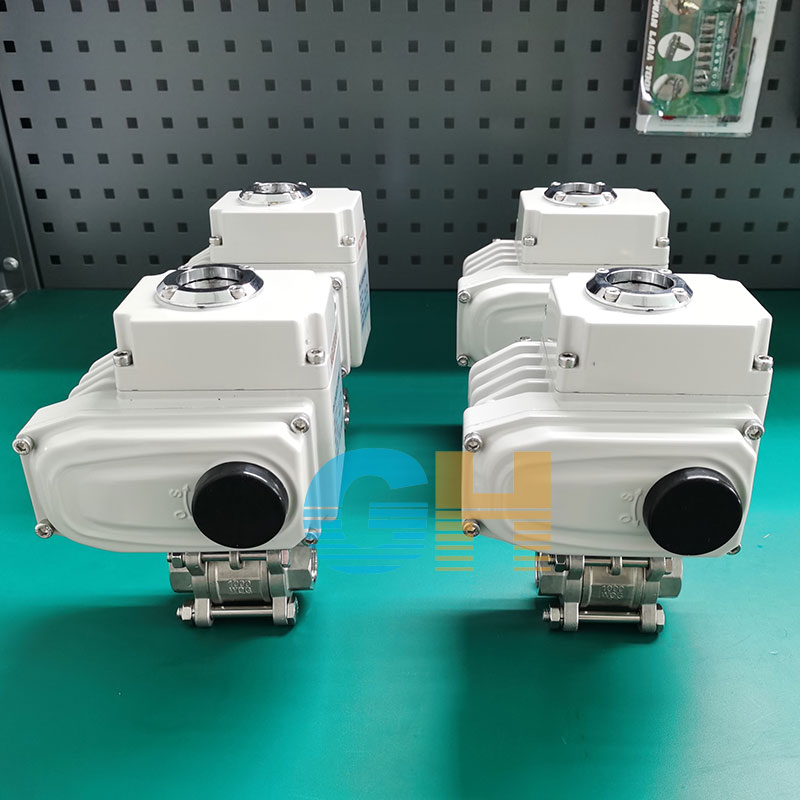

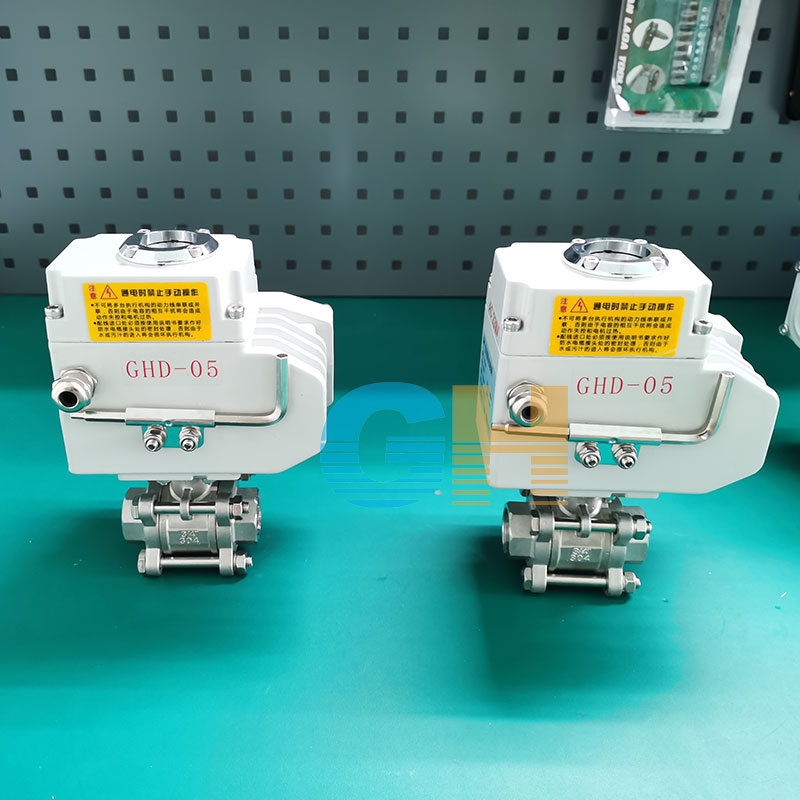

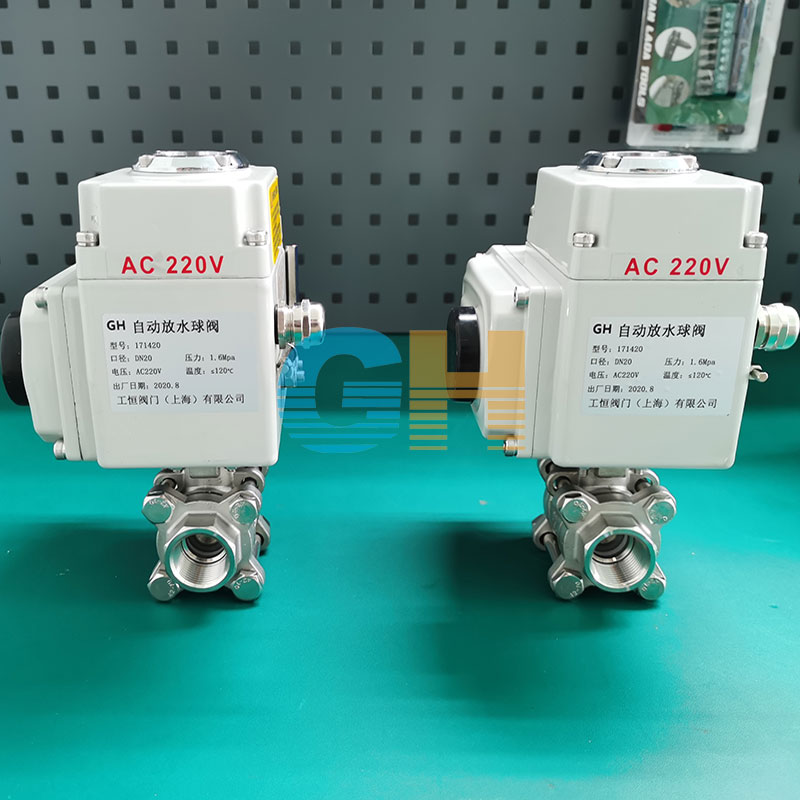

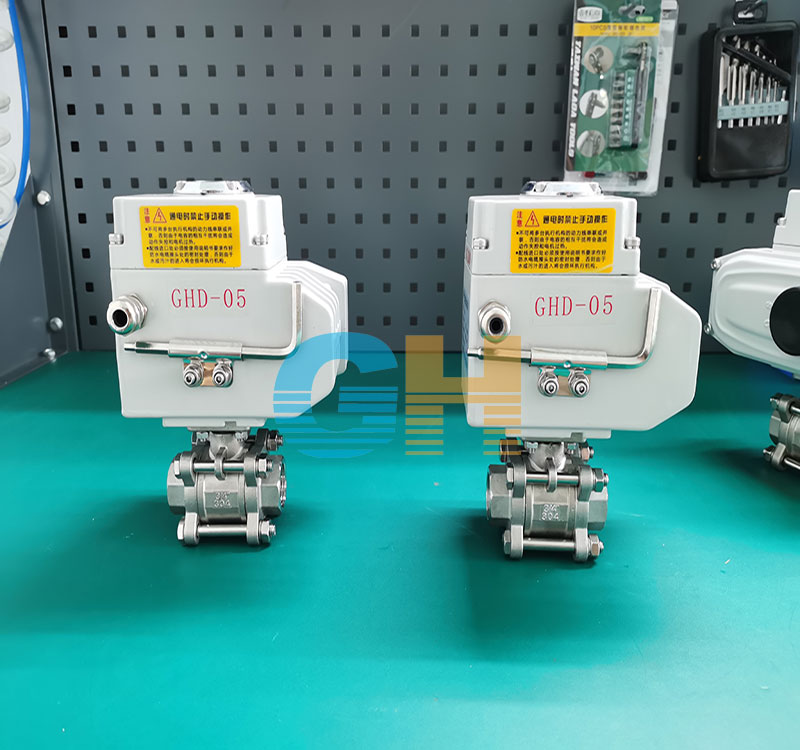

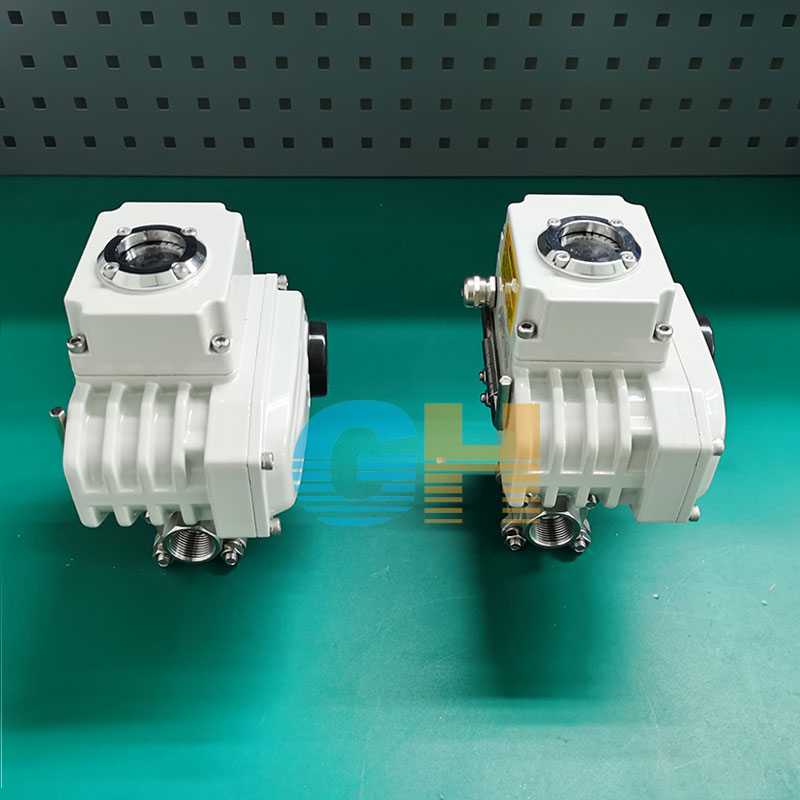

自动放水球阀 不锈钢放水球

类别：气动阀门 日期：2021-04-26

品牌 : GH/工恒 型号 : 自动放水球阀
材质 : 不锈钢 连接形式 : 螺纹
结构形式 : 浮动球球阀 公称通径 : 15-200
适用介质 : 水 压力环境 : 常压
工作温度 : 高温 标准 : 国标
流动方向 : 单向 驱动方式 : 气动
零部件及配件 : 执行器 用途 : 调节
类型(通道位置) : 二通式
产品详情
Product details




一、三片式球阀产品简介：
三片式球阀主要特点是本身结构紧凑，密封可靠，结构简单，维修方便，密封面与球面常在闭合状态，不易被介质冲蚀，易于操作和维修，适用于水、溶剂、酸和等一般工作介质，而且还适用于工作条件恶劣的介质，如氧气、过氧化氢、和乙烯等，在各行业得到广泛的应用。球阀阀体可以是整体的，也可以是组合式的。

二、三片式球阀产品特点：

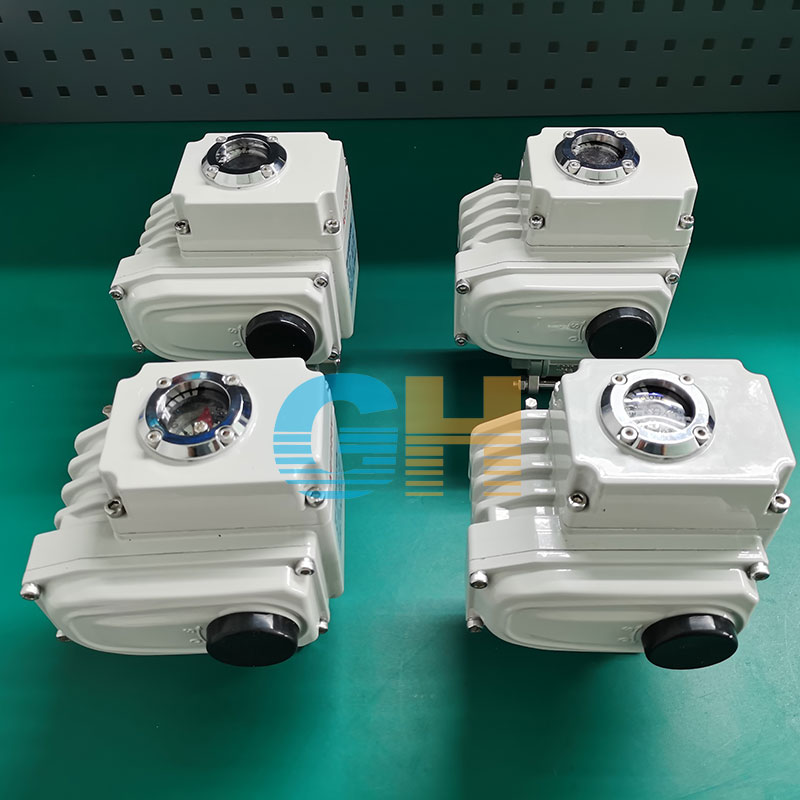

电动三片式球阀适用于两位切断、调节的场合。阀与执行机构的连接采用直连方式，电动执行机构内置伺服系统，无须另配伺服放大器，输入4-20mA信号及220VAC电源即可控制运转。具有连线简单，结构紧凑、尺寸小、重量轻、阻力小、动作稳定可靠等优点。执行机构可根据用户要求另配置UNIC、PSQ、HQ、DHL等型号电子式电动执行机构或GTX、AL等气活塞式执行机构。

三、三片式球阀零件材料:
阀体、阀盖 WCB、CF8
球体 WCB Hcr、CF8
阀杆 2Cr13、CF8
阀座 PTFE
填料 PTFE

四、三片式球阀外形尺寸:
公称压力 公称通径 L L1 H W 重量（kg)
Mpa mm in mm mm mm mm 1.6 2.5 4.0 CL150 JIS10K
1.6
2.5
4.0
CL150
JIS10K		 15 1/2 130 65 62 100 2.5 3.0 3.5 2.5 2.5
20 3/4 150 75 68 160 3.0 3.5 4.5 3.0 3.6
25 1 160 80 75 160 4.8 5.0 6 5.0 5.0
32 1 1/4 180 90 85 200 6.5 7 8.5 7 7
40 1 1/2 200 100 95 200 8.5 9 10.5 9 9
50 2 230 115 110 250 11 12 14 12 11
65 2 1/2 290 145 130 300 15 17 20 16 16
80 3 310 155 155 400 21 22 32 21 22
100 4 350 175 180 500 33 36 50 36 36
125 5 400 200 250 600 65 70 80 68 70
150 6 480 240 275 800 103 110 120 105 105
200 8 580 290 325 1000 152 168 180 160 160
