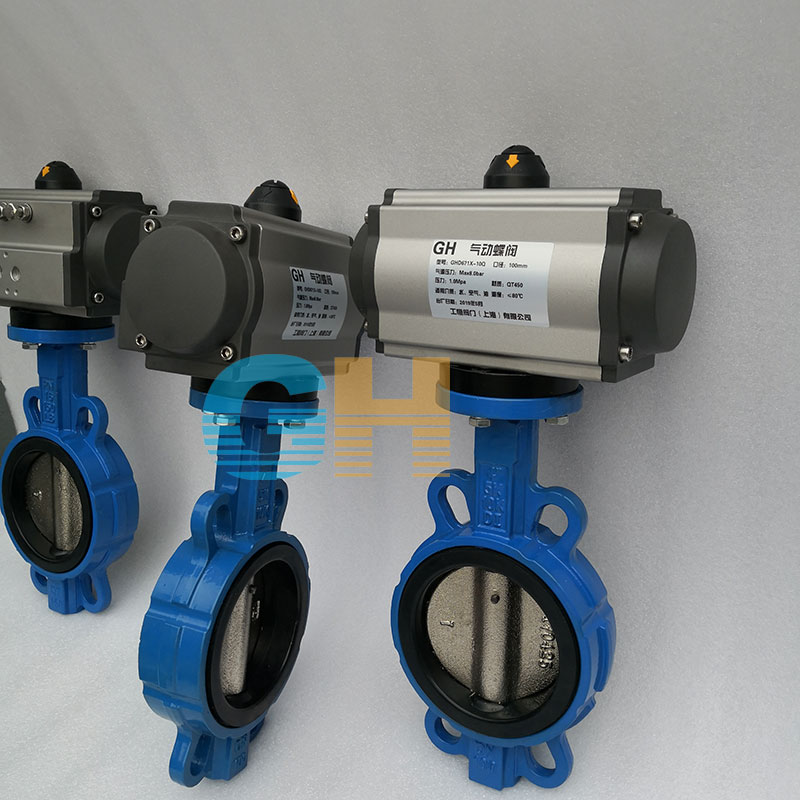

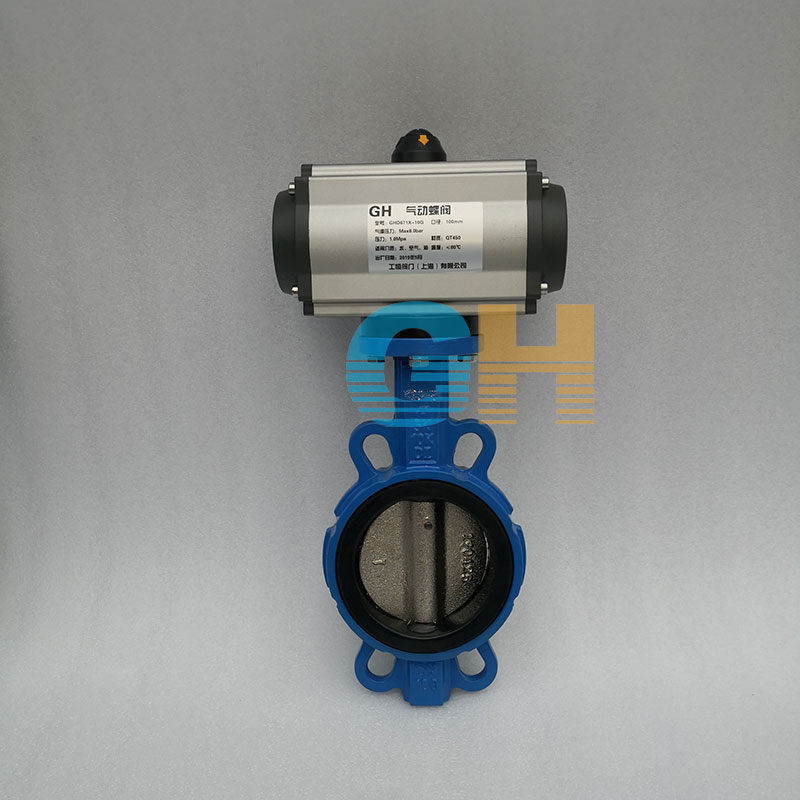

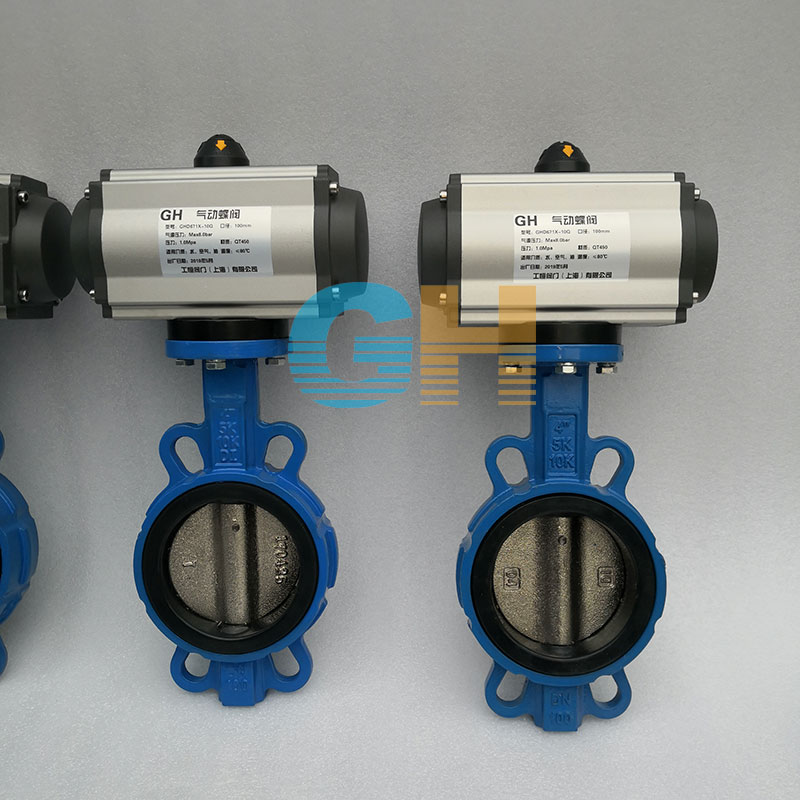

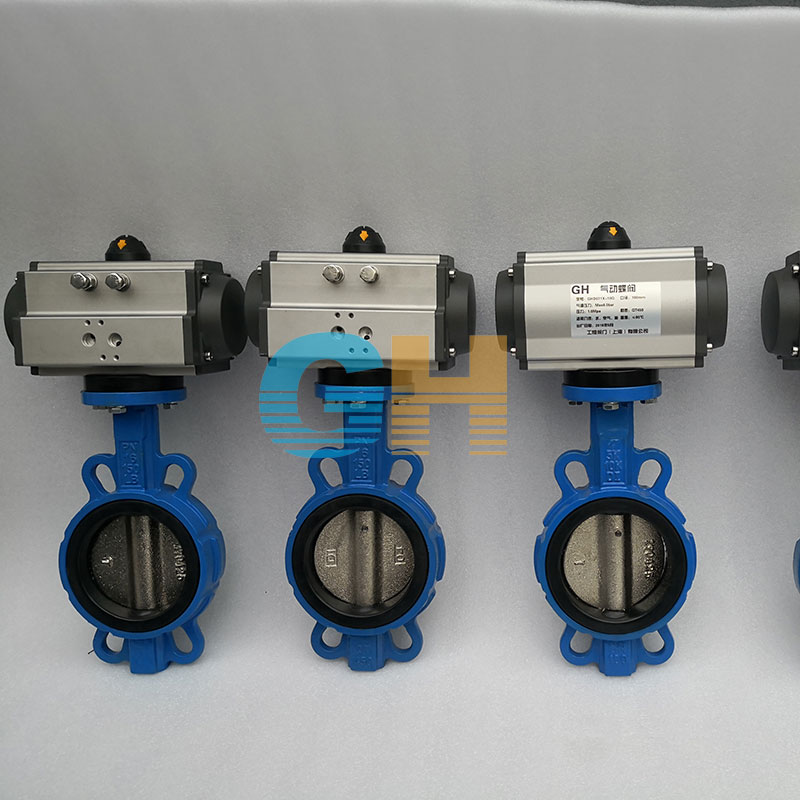

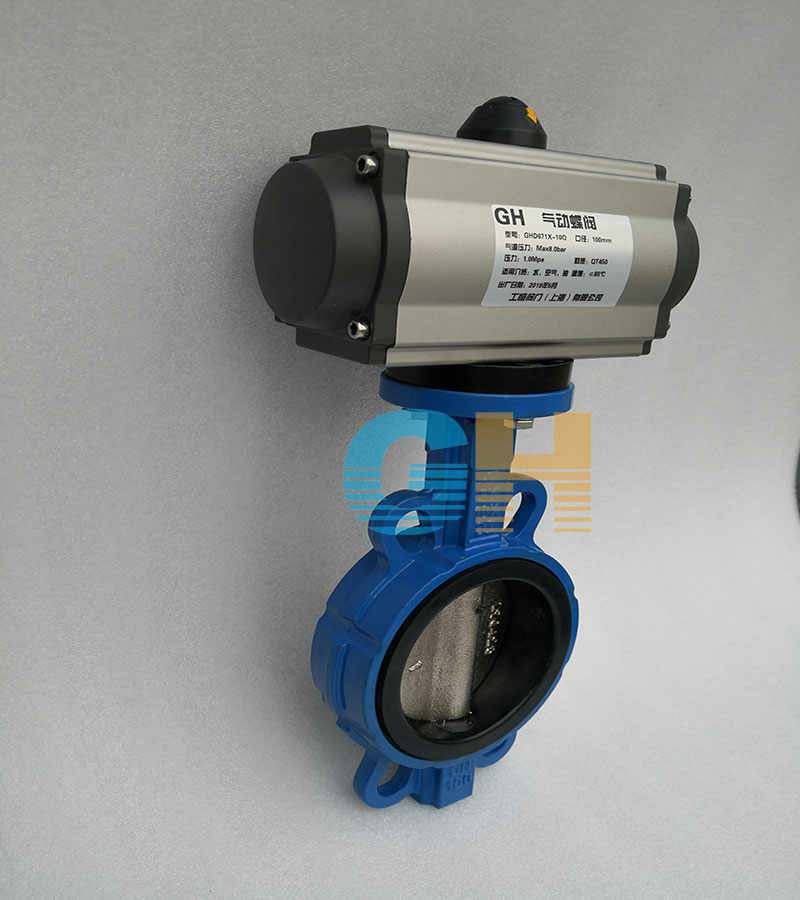

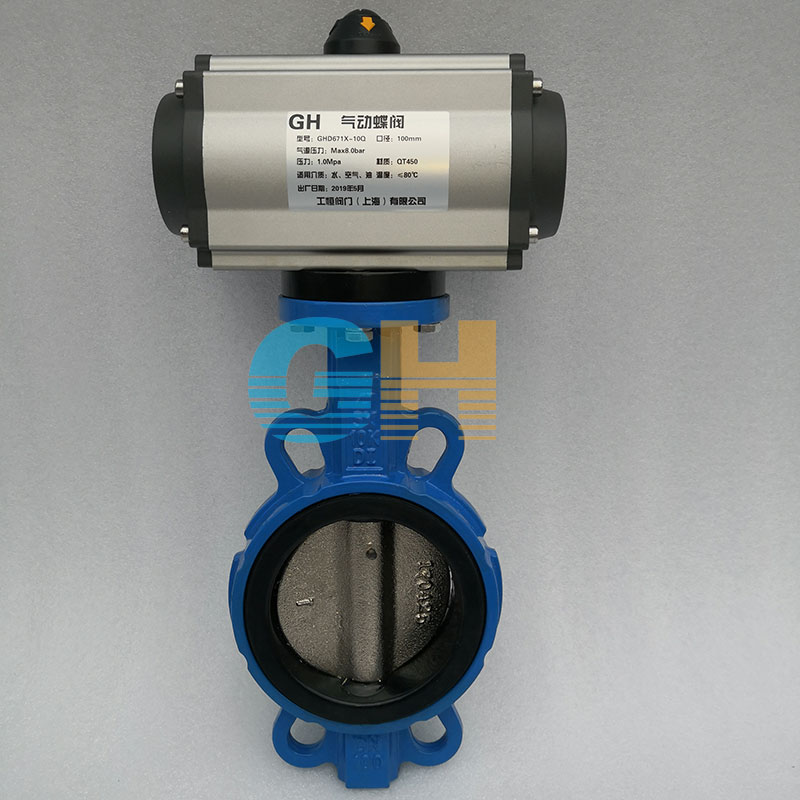

D671X软密封气动对夹蝶阀
类别：气动阀门 日期：2021-07-31
| 品牌 : | GH/工恒 | 型号 : | D671X-10/16 |
| 结构形式 : | 垂直板式 | 加工定制 : | 是 |
| 材质 : | 球墨铸铁 | 连接形式 : | 对夹 |
| 适用介质 : | 水、油品、气体 | 压力环境 : | 常压 |
| 工作温度 : | 常温 | 标准 : | 国标 |
| 流动方向 : | 单向 | 驱动方式 : | 气动 |
| 零部件及配件 : | 执行器 | 用途 : | 截止 |
| 类型(通道位置) : | 二通式 | 口径 : | DN50-DN600 |
| 公称通径 : | DN50-DN600 |
产品详情
Product details
Product details
D671X气动对夹式蝶阀产品概述：
大才对夹式气动蝶阀由橡胶密封蝶阀和碳钢或不锈钢阀板、阀杆构成。内衬件：乙丙橡胶，耐热乙丙橡胶，天然橡胶，丁晴橡胶，氯丁橡胶，氟橡胶。根据管道流体化学性质不同而选择更合理的内衬橡胶，达到理想的效果。
D671X气动对夹式蝶阀产品特点：
1、本阀采用双偏心结构，具有越关越紧的密封功能，密封性能可靠。
2、密封副材料选用不锈钢和丁腈耐油橡胶配对，使用寿命长。
3、橡胶密封圈即可位于阀体上，也可以位于蝶板上，可适用不同特点的介质，供用户选择。
4、蝶板采用框架结构，强度高，过流面积大，流阻小。
5、整体烤漆、能有效地防止锈蚀且只要更换密封阀座密封材料，可使用于不同介质。
6、本阀具有双向密封功能，安装时不受介质流向的控制，也不受空间位置的影响，可在任何方向安装。
7、本阀结构独特，操作灵活，省力，方便。
D671X气动对夹式蝶阀用途：
大才气动蝶阀适用于温度≤120℃如食品、医药、化工、石油、电力、轻纺、造纸等给排水、气体管道上作调节流量和截流介质的作用。
D671X气动对夹式蝶阀结构特点：
本蝶阀系采用中线式碟板与短结构钢板焊接的新型结构形式设计制造的，结构紧凑、重量轻、便于安装、流阻小、流通量大，避免高温膨胀的影响，操作轻便。体内无连杆、螺栓等、工作可靠、使用寿命长。可以多工位安装，不受介质流向影响。
D671X气动对夹式蝶阀主要零件材料：
|
零件名称 |
材料 |
|
阀体 |
WCB、QT450-10、HT200、HT250 |
|
蝶板 |
WCB、QT450-10、HT200、HT250 |
|
阀轴 |
2Cr13 |
|
密封圈 |
丁腈耐油橡胶 |
|
填料 |
柔性石墨 |
D671X气动对夹式蝶阀设计标准：
|
制造标准 |
GB/T 122387-89 |
|
法兰标准 |
GB9113-2000、GB17241.6-1998 |
|
结构长度标准 |
GB12221-89 |
|
检验标准 |
GB/T 13927-92 |
