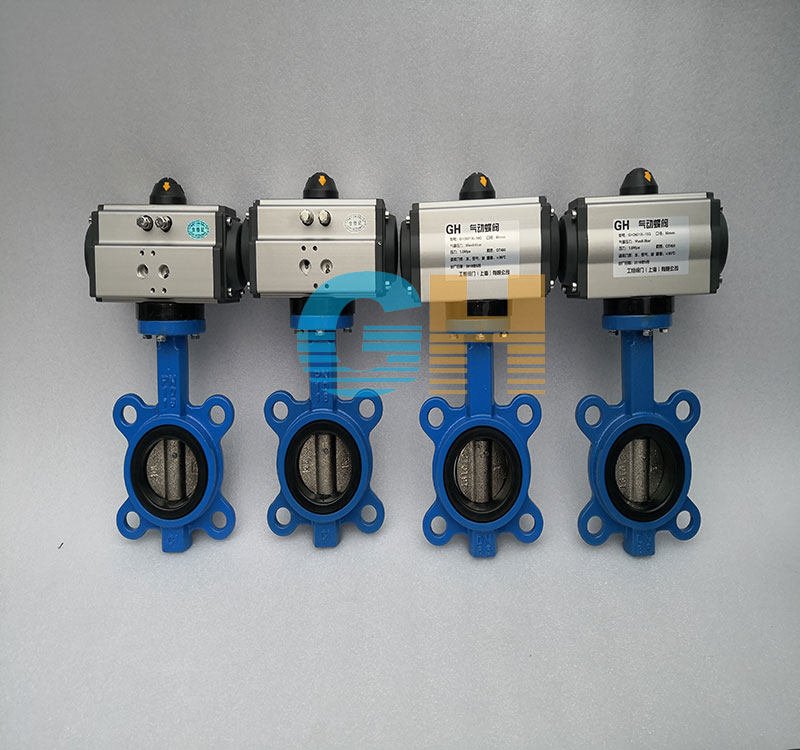

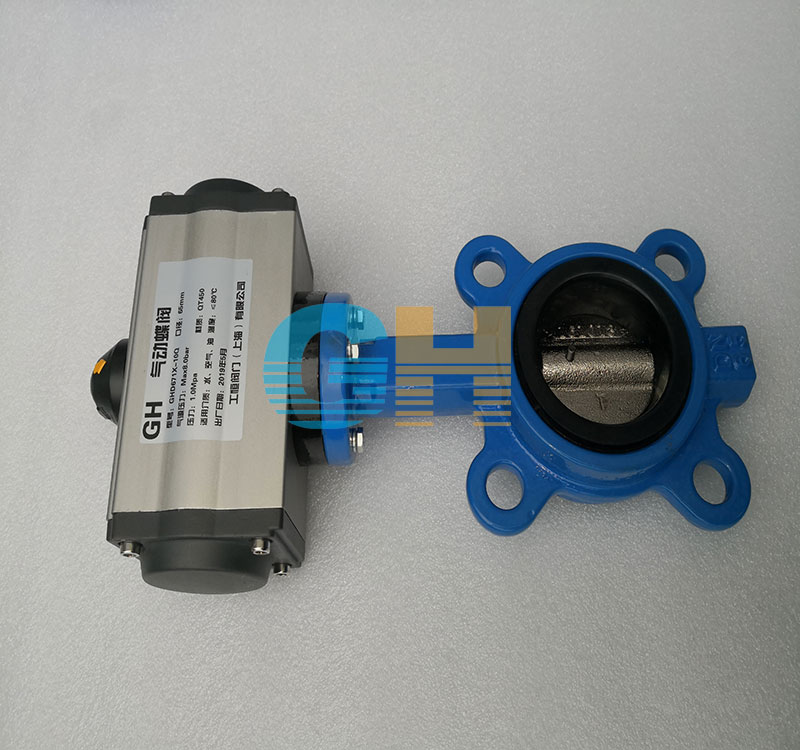

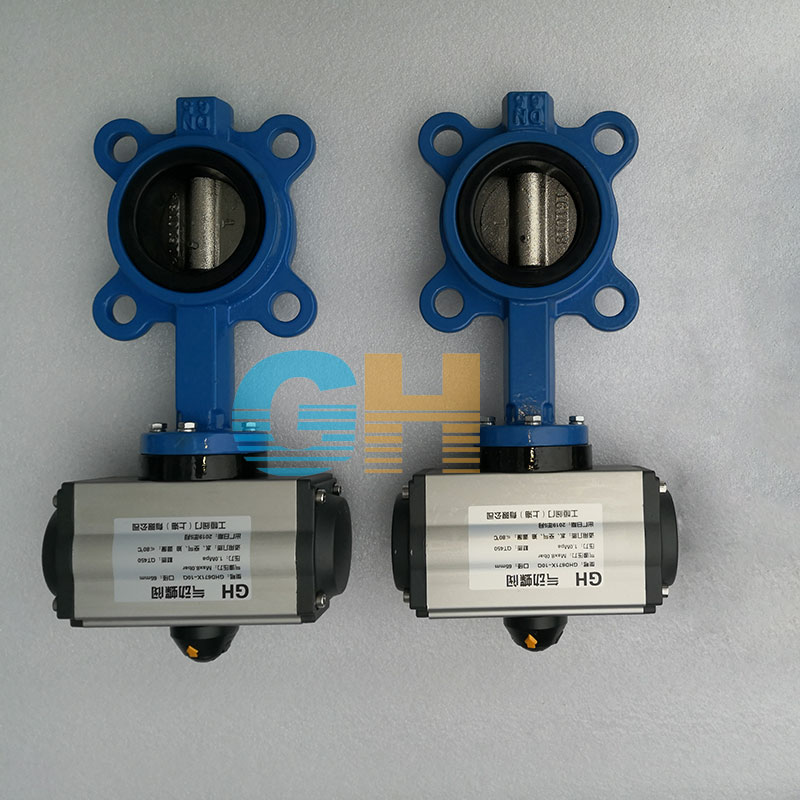

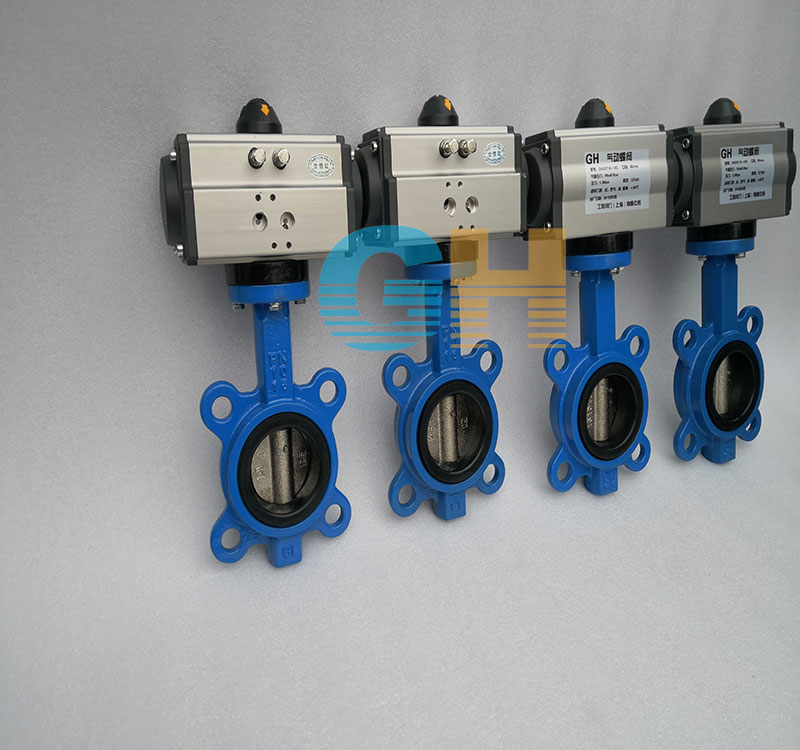

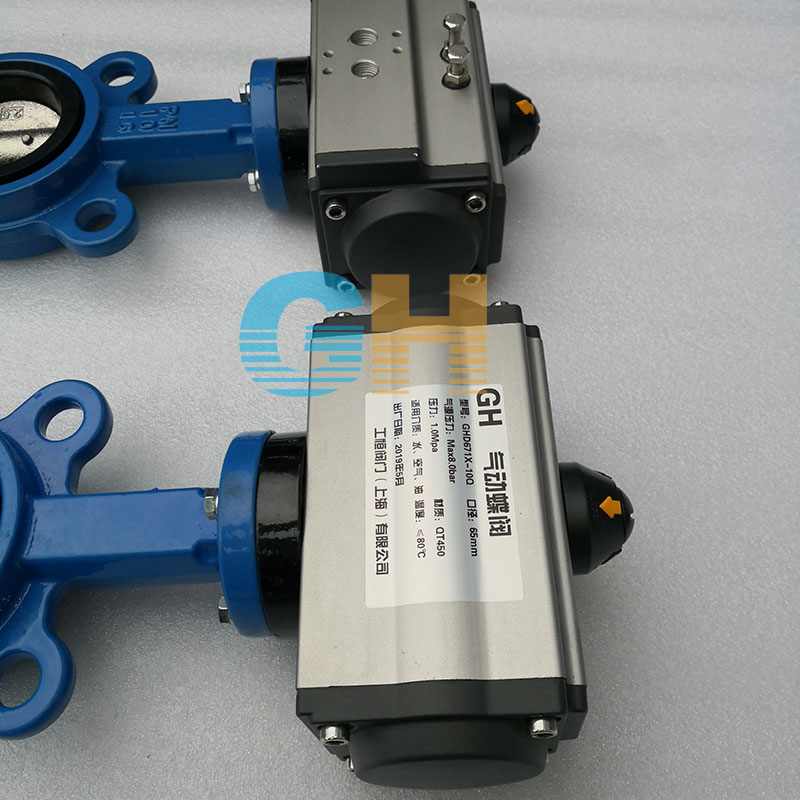

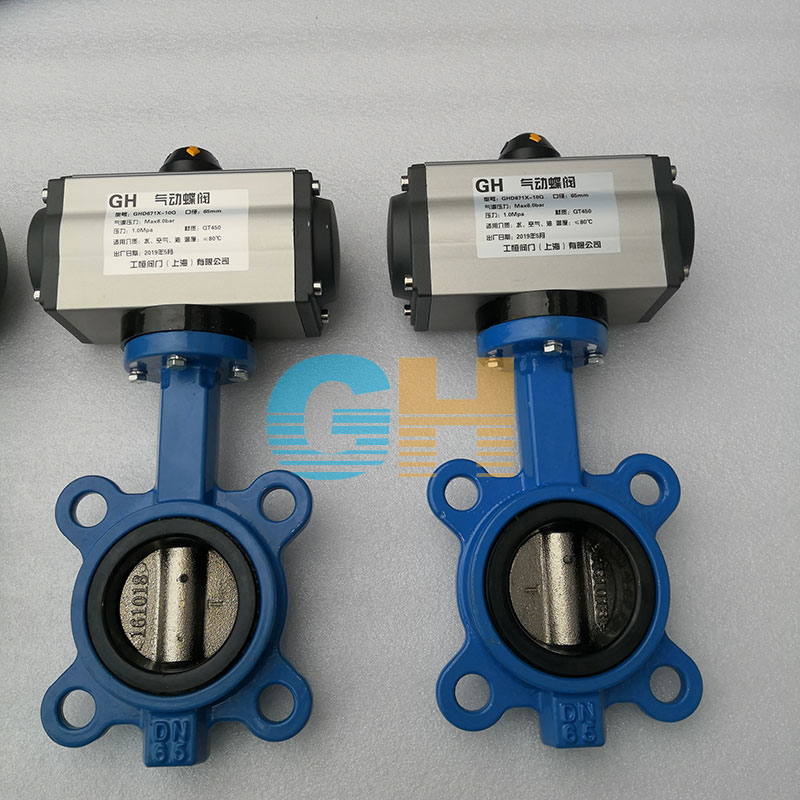

D671X-16精小型气动蝶阀
类别：气动阀门 日期：2021-07-31
| 加工定制 : | 是 | 品牌 : | GH/工恒 |
| 型号 : | D671X-16 | 材质 : | 碳钢 |
| 连接形式 : | 对夹 | 结构形式 : | 垂直板式 |
| 适用介质 : | 水、空气、油品及弱腐蚀性流体 | 压力环境 : | 常压 |
| 工作温度 : | 常温 | 标准 : | 国标 |
| 流动方向 : | 单向 | 驱动方式 : | 气动 |
| 零部件及配件 : | 执行器 | 用途 : | 截止 |
| 类型(通道位置) : | 直通式 | 口径 : | 50～1600 |
| 公称通径 : | 50～1600 |
产品详情
Product details
Product details
D671X气动软密封蝶阀
一、气动软密封蝶阀特点：
（1）设计新颖、合理、结构独特，重量轻，启闭迅速。
（2）操力矩小，操作方便，省力灵巧。
（3）可以任何位置安装，维修方便。
（4）密封件可以更换，密封性能可靠达到双向密封零泄漏。
（5）密封材料耐老化、耐腐蚀，使用寿命长等特点。
二、气动软密封蝶阀结构特点：
1、齿轮式双活塞，输出力矩大，体积小。
2、气缸选用铝金材料，重量轻、外形美观。
3、可在顶部、底部安装手动操作机构。
4、齿条式连接可调节开启角度、额定流量。
5、执行器可选带电讯号反馈指示及各类附件以实现自动化操作。
6、IS05211标准连接为产品的安装更换提供了方便。
7、两端调的节螺钉可使标准产品在0°和90°有±4°的可调范围。确保与阀门的同步精度。
三、D671X气动软密封蝶阀零部件：
| 阀体 | 球墨铸铁 灰铸铁 铸钢 不锈钢 | 50mm~1200mm 50mm~1200mm 50mm~300mm 50mm~300mm | 阀杆 | 不锈钢 410 不锈钢 316 不锈钢 304 碳钢镀镍磷 | 50mm~1200mm 50mm~1200mm 50mm~1200mm 50mm~1200mm |
| 阀板 | 不锈钢 CF8 不锈钢 CF8M 球墨铸铁镀镍磷 球墨铸铁覆尼龙 | 50mm~600mm 50mm~600mm 50mm~1200mm 50mm~1200mm | 阀座 | 橡胶 NBR 乙丙橡胶 EPDM 氟橡胶 VITON 硅橡胶 SEP 耐热 EPDM 耐磨 EPDM PTFE | 50mm~1200mm 50mm~1200mm 50mm~1200mm 50mm~1200mm 50mm~1200mm 50mm~1200mm 50mm~600mm |
四、气动软密封蝶阀执行标准：
| 制造标准 | GB/T 122387-89 |
| 法兰标准 | GB9113-2000、GB17241.6998 |
| 结构长度标准 | GB12221-89 |
| 检验标准 |
GB/T 13927-92 |
