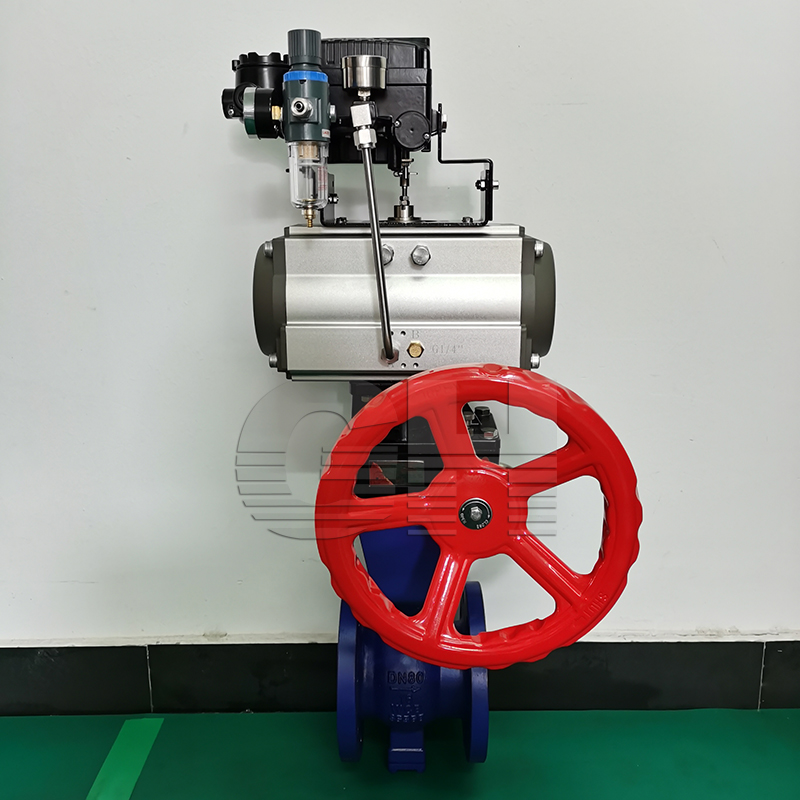

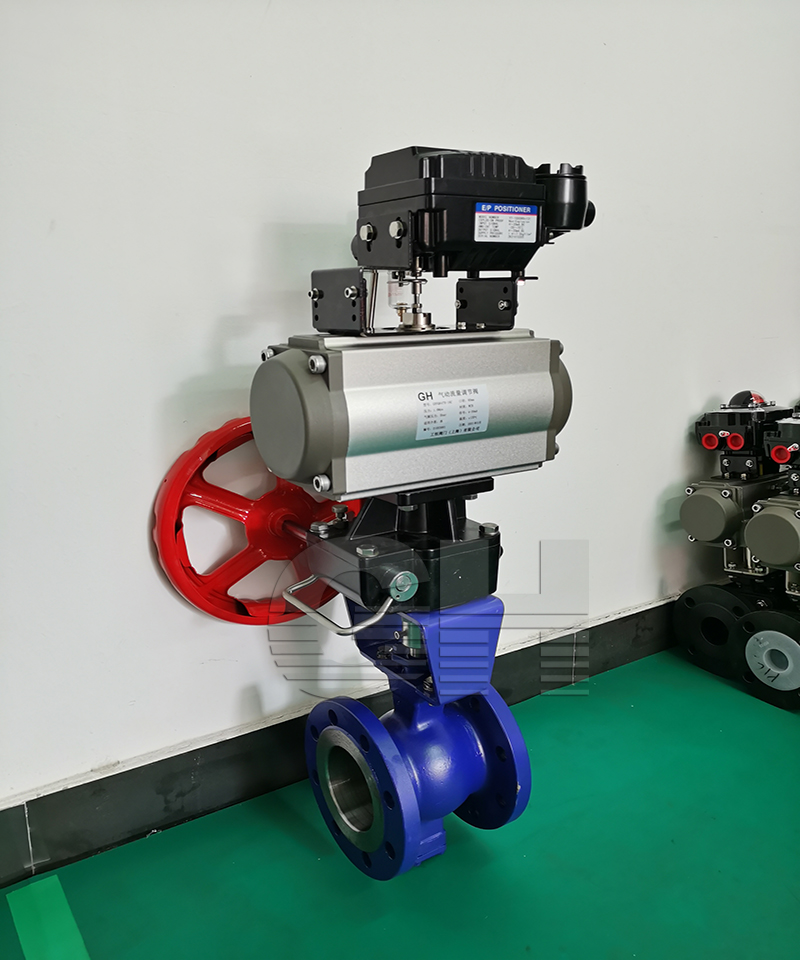

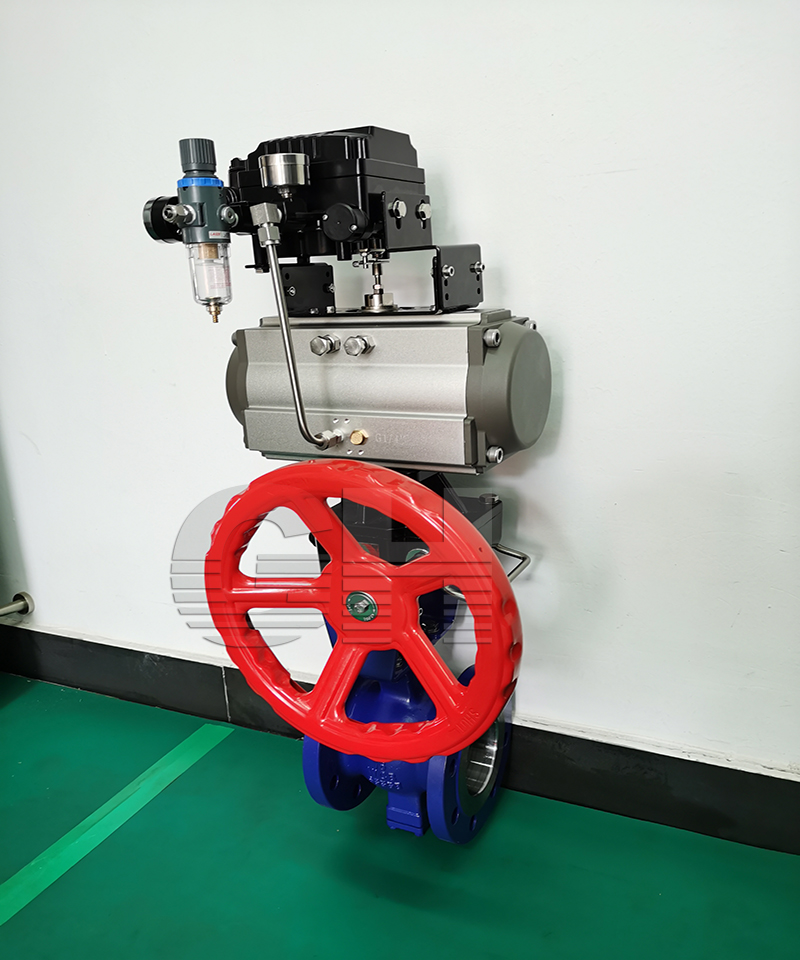

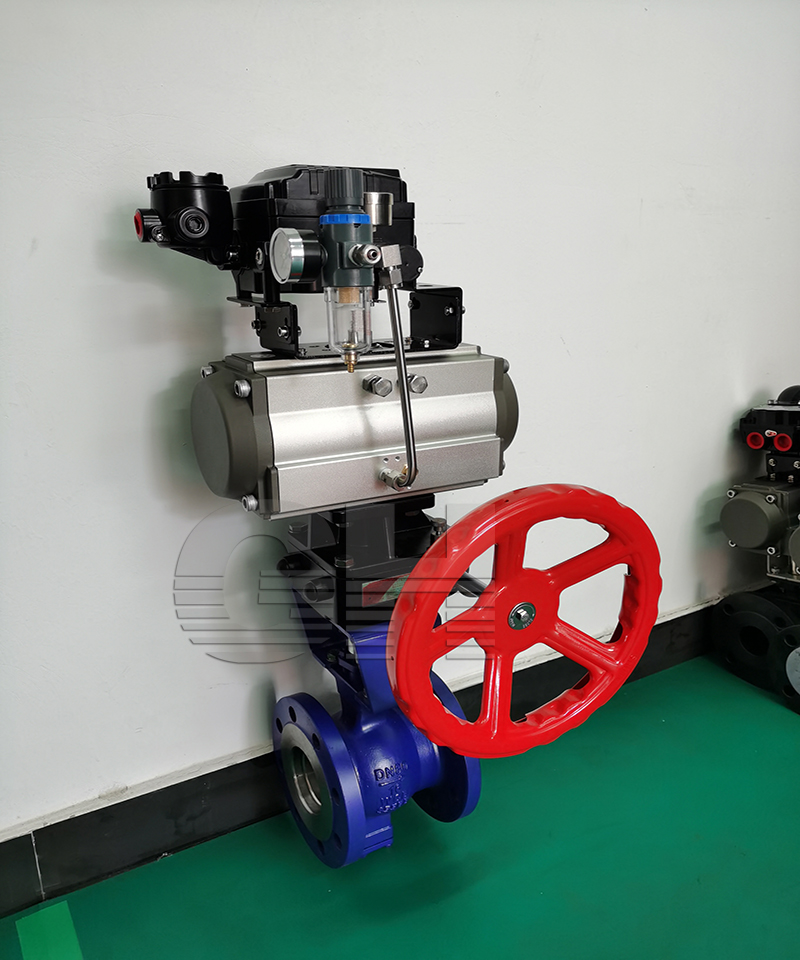

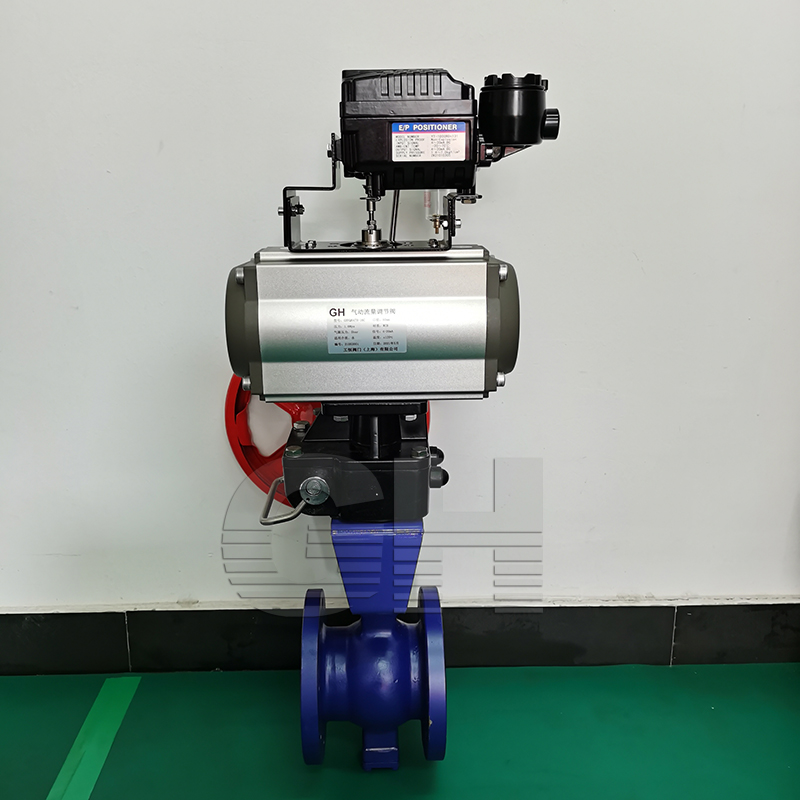

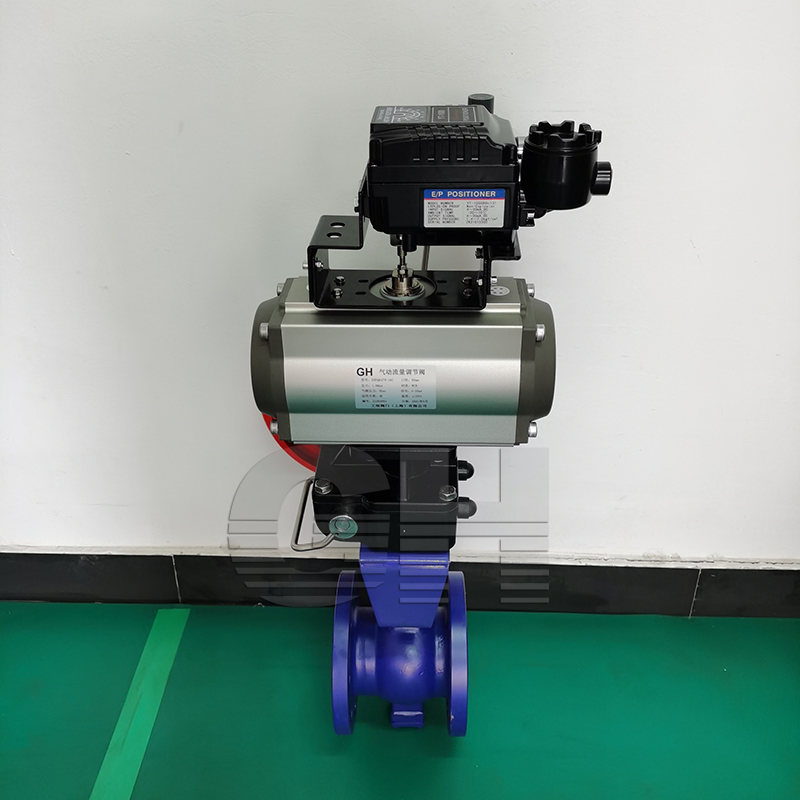

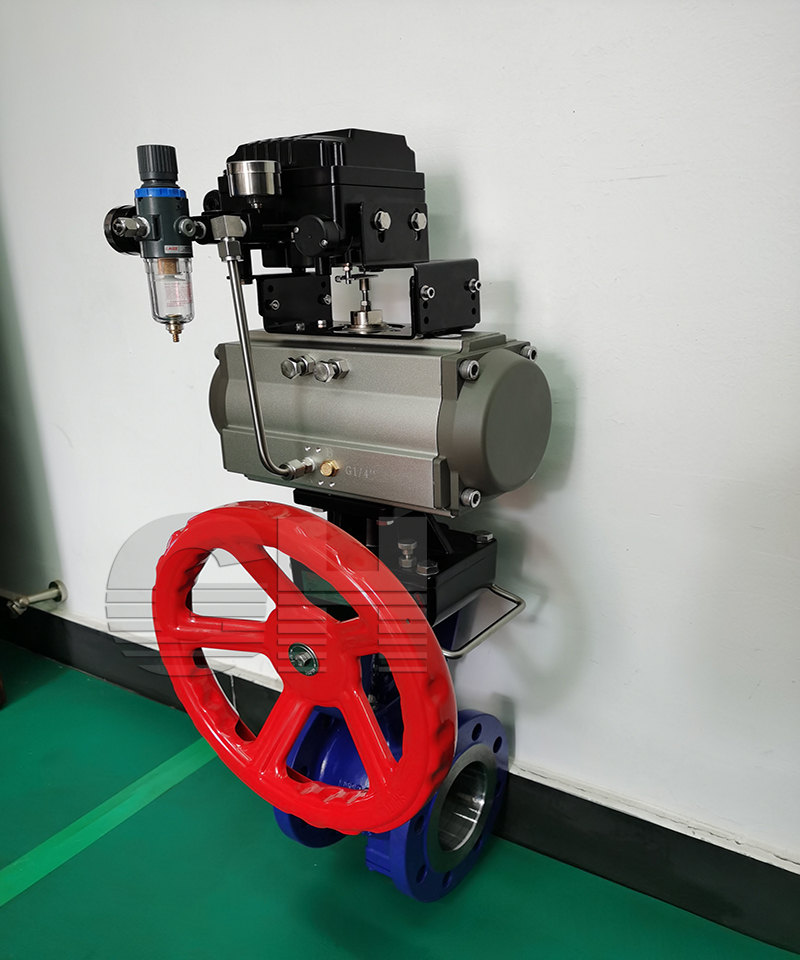

气动流量调节阀 碳钢法兰调节球阀 VQ6T47H

类别：气动阀门 日期：2021-06-24

品牌 : GH/工恒 型号 : VQ6T47H
材质 : 碳钢 连接形式 : 法兰
结构形式 : 浮动球球阀 公称通径 : DN15～300mm
适用介质 : 蒸汽、水、油品 压力环境 : 常压
工作温度 : 常温 标准 : 国标
流动方向 : 单向 驱动方式 : 气动
零部件及配件 : 执行器 用途 : 调节
类型(通道位置) : 直通式
产品详情
Product details

VQ641F气动动法兰球阀概述：
     主要用于截断或接通管路中的介质，亦可用用于流体的调节与控制，它与其它阀类相比，具有以下一些优点：
1、流体阻力小、球阀是所有阀类中流体阻力小的一种，即使是缩径球阀，其流体阻力也相当小。
2、止推轴承减小阀杆磨擦力矩，可使阀杆长期操作平稳灵活。
3、阀座密封性能好，采用聚四氟乙烯等弹性材料制成的密封圈，结构易于密封，而且球阀的阀封能力随着介质压力的增高而增大。
4、阀杆密封可靠，由于阀杆只作彷转动运而不做升降运动，阀杆的填料密封不易破坏，且密封能力随着介质的压力增高而增大。
5、由于聚四氟乙烯等材料具有良好的自润滑性，与球体的磨擦损失小，故球阀的使用寿命长。
6、下装式阀杆和阀杆头部凸阶防止阀杆喷出，如火灾造成阀杆密封破坏，凸阶与阀体间还可形成金属接触，确保阀杆密封。
7、 防静电功能：在球体、阀杆、阀体之间设置弹簧，能将开关过程产生的静电导出。

VQ641F气动法兰球阀-执行机构
采用新型系列GT型气动执行器，有双作用式和单作用式（弹簧复位），齿轮齿条传动，；大口径阀门采用系列AW型气动执行器拔叉式传动，结构合理，输出扭矩大，有双作用式和单作用式。
1、齿轮式双活塞，输出力矩大，体积小。
2、气缸选用铝金材料，重量轻、外形美观。
3、可在顶部、底部安装手动操作机构。
4、齿条式连接可调节开启角度、额定流量。
5、执行器可选带电讯号反馈指示及各类附件以实现自动化操作。
6、IS05211标准连接为产品的安装更换提供了方便。
7、两端调的节螺钉可使标准产品在0°和90°有±4°的可调范围。确保与阀门的同步精度。
附件的选项
根据不同控制和要求可选择下列附件：
切断型附件：单电控电磁阀、双电控电磁阀、限位开关回讯器。
调节型附件：电气定位器、气动定位器、电气转换器。
气源处理附件：空气过滤减压阀、气源处理三联件。
手动机构：HVSD手操机构

VQ641F气动法兰球阀-执行标准
1、设计与制造：GB12237-89、API608、API 6D、JPI 7S-48、BS5351、DIN3357。
2、法兰尺寸：JB/T74～90（JB74～90）、GB9112～9131、HGJ44～76、SH3406、ANSI B16.5、JIS B2212～2214、NF E29-211、DIN2543。
3、结构长度：GB12221-89、ANSI B16.10、JIS B2002、NF E29-305、DIN3202。
4、检验主试验：JB/T 9092、API 598。

VQ641F气动动法兰球阀性能规范：
公称通径mm DN15-DN300
材料代号 C P R
主要零件 阀体 WCB ZG1Cr18Ni9Ti ZG1Cr18Ni12Mo2Ti
球体 2Cr13 1Cr18Ni9Ti 1Cr18Ni12MoTi
阀杆 2Cr13 1Cr18Ni9Ti 1Cr18Ni12MoTi
密封圈 增强聚四氟乙烯对位聚苯
填料 聚四氟乙烯柔性石墨
适用工况 适用介质 蒸汽、水、油品
适用温度 -28℃- 300℃
执行器 型号 DA/SR系列、GTD/GTE系列、QGSY系列等
气源压力 0.4-0.7MPa

VQ641F气动法兰球阀主要零件材料：
1 左阀体 WCB、CF8、CF8M、CF3M
2 右阀体 WCB、CF8、CF8M、CF3M
3 阀座 PEFE、PPL、304、316
4 球体 2Cr13、304、316
5 阀杆 2Cr13、304、316
6 密封填料 PTFE/柔性石墨
7 填料压盖 WCB、CF8、CF8M、CF3M
