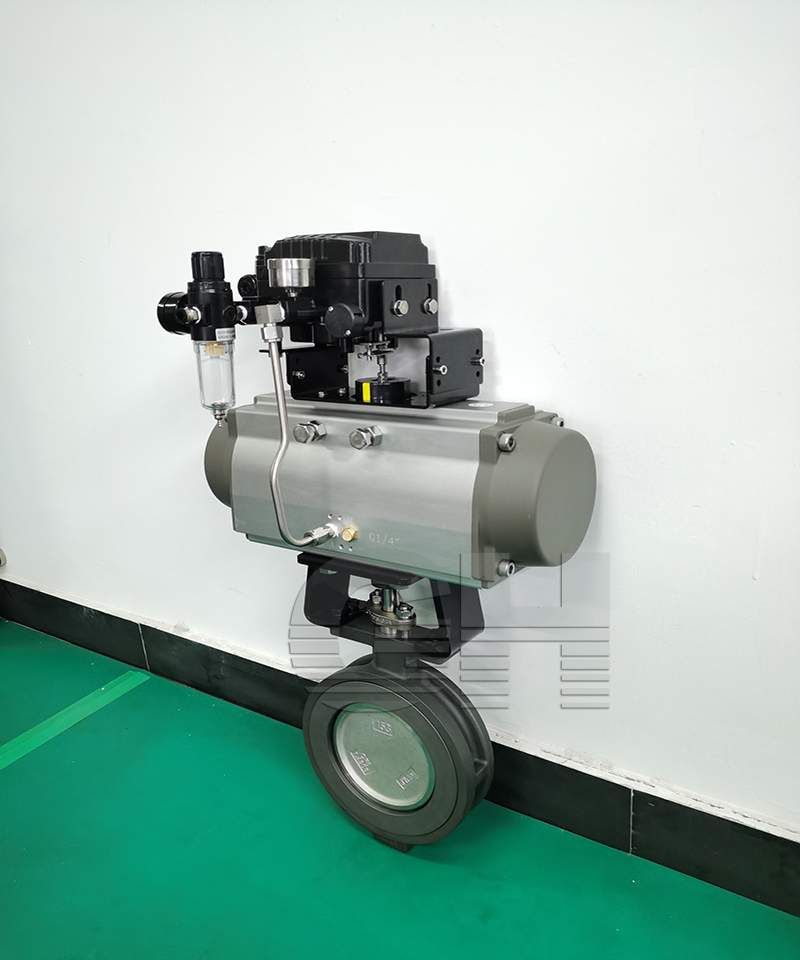

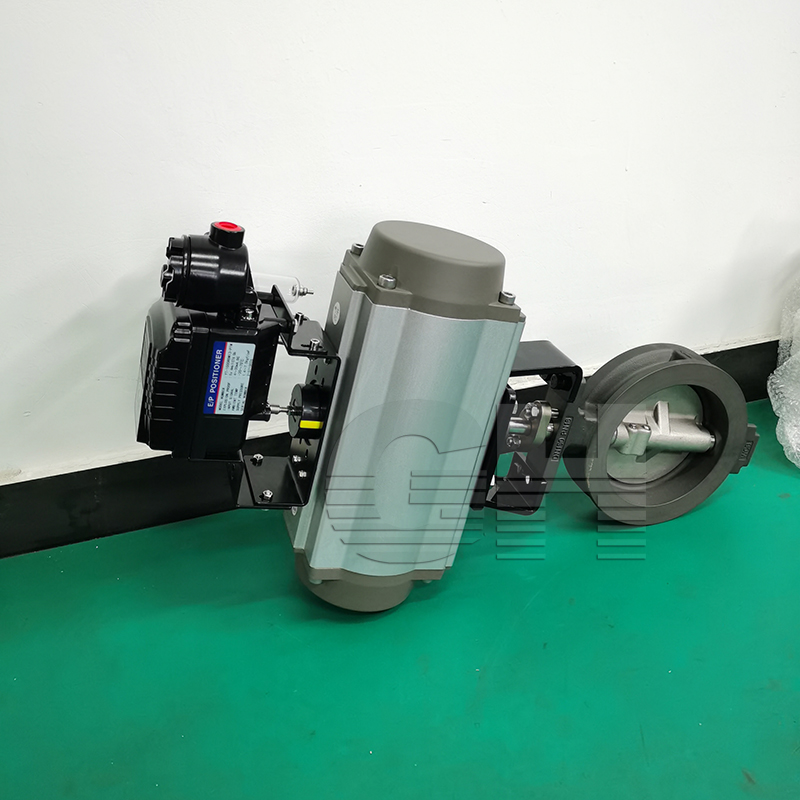

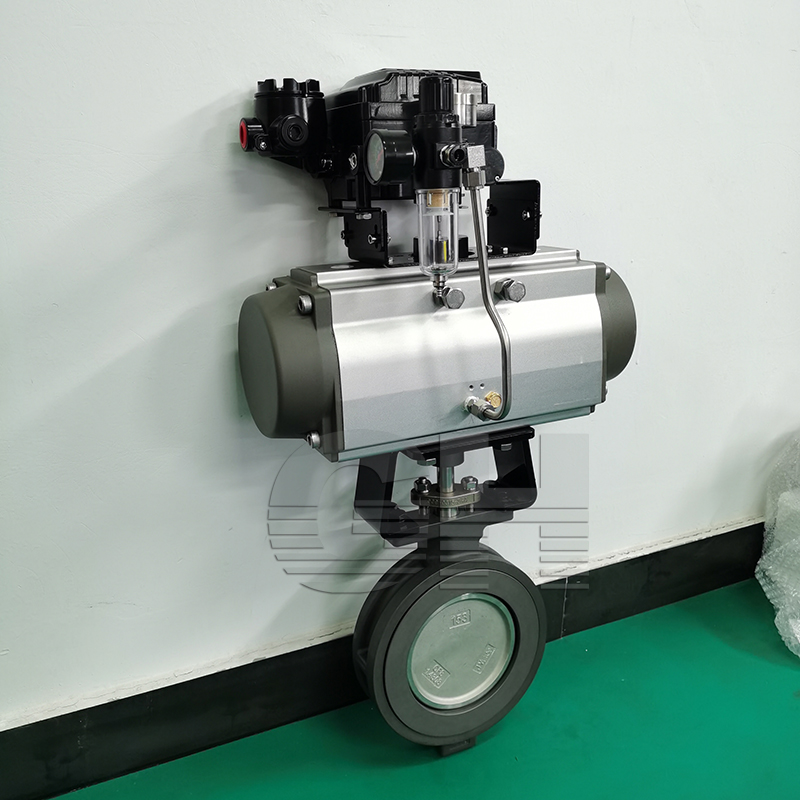

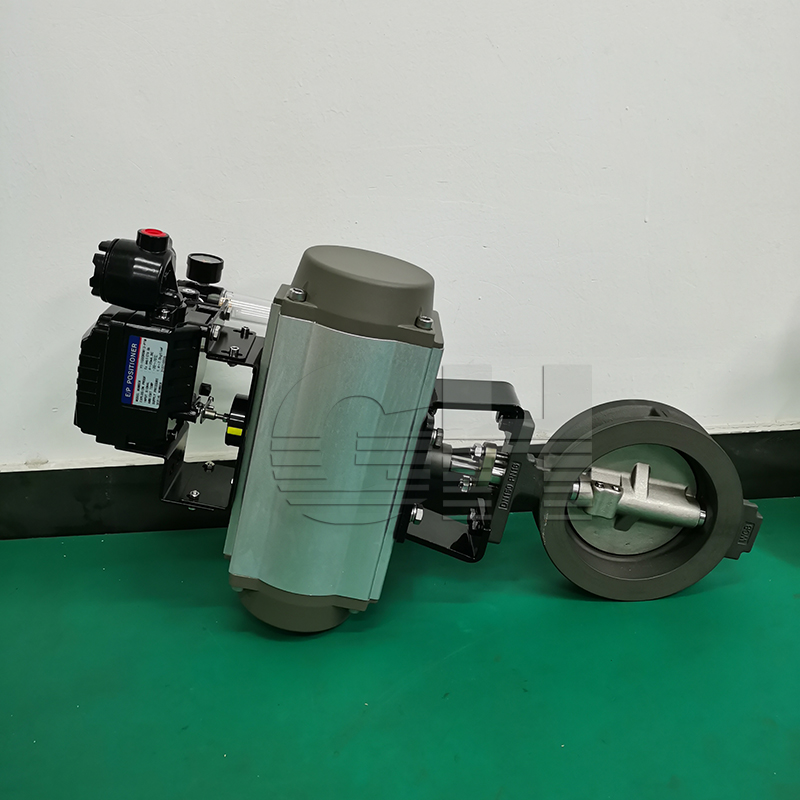

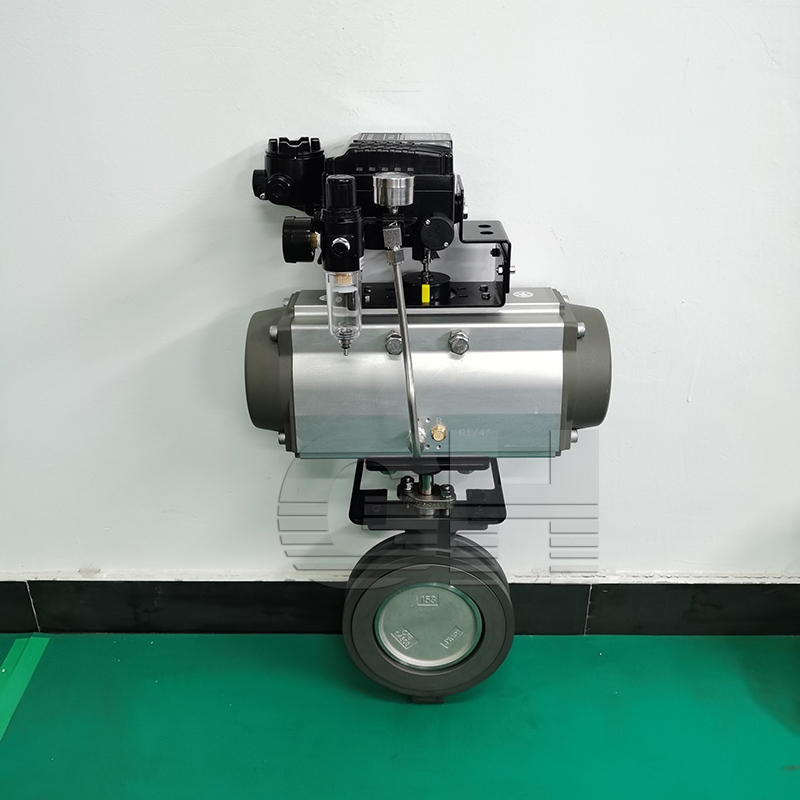

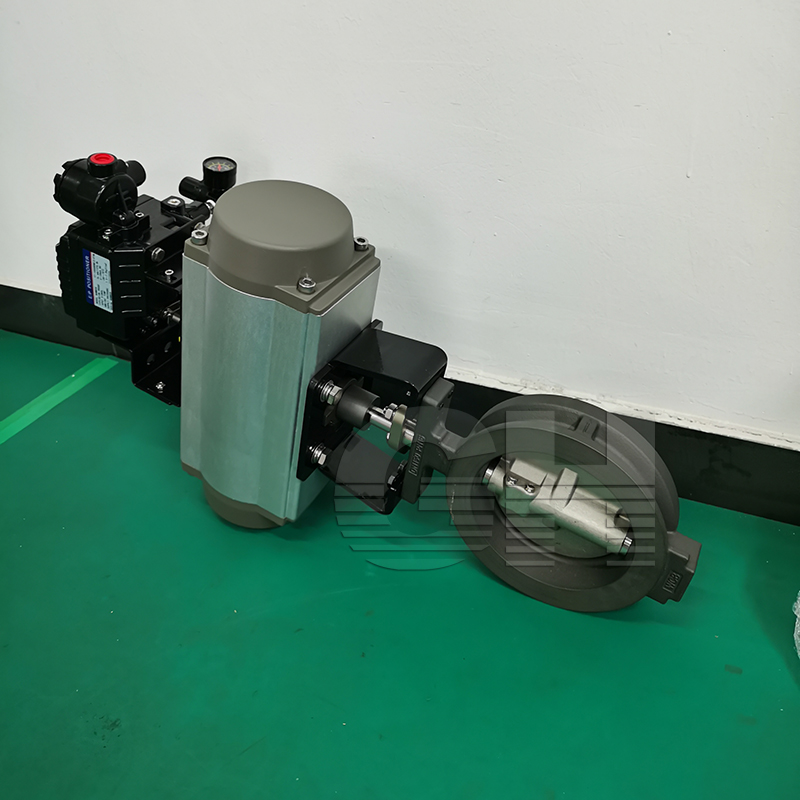

D672P-16C气动高性能调节蝶阀 高性能蝶阀

类别：气动阀门 日期：2021-08-02

加工定制 : 是 品牌 : 沪工恒
型号 : D672P-16C 材质 : 碳钢
连接形式 : 对夹 结构形式 : 垂直板式
适用介质 : 水，空气，油品等酸碱类 压力环境 : 常压
工作温度 : 常温 标准 : 国标
流动方向 : 单向 驱动方式 : 气动
零部件及配件 : 执行器 用途 : 截止
类型(通道位置) : 二通式 口径 : DN25-DN2000
公称通径 : DN25-DN2000
产品详情
Product details

气动对夹式硬密封蝶阀原理：
D673H气动对夹式硬密封蝶阀是用随阀柑转动的圆形蝶板做启闭性，以实现启用动作的。气动对夹式硬密封蝶阀主要做截断阀使用，亦可设计成具有调节或段阀兼调节的功能，目前碟阀在低压大中口径管道上的使用越来越多。气动对夹式硬密封蝶阀特点尤其显著，安装在高空暗道，经过二位五通电磁阀控制操作方便，也可调节流量介质。气动三偏心硬密封蝶阀全开时有效流通面积较大，启闭迅速省力，碟扳旋转90角度即可完成启闭，由于转轴两侧碟板手介质作用力接近相等，而产生的转矩方向相反，因而启闭力矩较小，低压下可实现良好的密封，碟阀密封材料有丁晴橡胶、氟橡胶，食用橡胶，衬四氟故密封性能良好，气动硬密封碟阀为软硬层叠式金属片具有金属硬密封和弹性密封的重优点，无论在低温情况下均具有优良的密封性能。

气动对夹式硬密封蝶阀结构：
D673H气动对夹式硬密封蝶阀的蝶板安装于管道的直径方向。在气动蝶阀阀体圆柱形通道内，圆盘形蝶板绕着轴线旋转，旋转角度为0°~90°之间，旋转到90°时，阀门则牌全开状态。气动硬密封蝶阀结构简单、体积小、重量轻，只由少数几个零件组成。而且只需旋转90°即可快速启闭，操作简单，同时该电动阀门具有良好的流体控制特性。蝶阀处于完全开启位置时，蝶板厚度是介质流经阀体时的阻力，因此通过该阀门所产生的压力降很小，故具有较好的流量控制特性。蝶阀有弹密封和金属的密封两种密封型式。弹性密封阀门，密封圈可以镶嵌在阀体上或附在蝶板周边

气动对夹式硬密封蝶阀技术参数：
适用温度：碳钢：-29℃～425℃ 不锈钢：-40℃～650℃；
适用介质：水、空气、油品及弱腐蚀性流体；
泄漏率：符合GB/T13927-92标准；
驱动方式：蜗轮传动、电动、气动、液动；
制造标准：JB/T 8527-97；
法兰标准：GB9113-2000；
结构长度标准：GB12221-89；
检验标准：GB/T 13927-92；

气动对夹式硬密封蝶阀概述：
D673H气动硬密封蝶阀结构采用三维编心原理设计，阀座采用硬密封兼容的多层次结构，加工精湛，工艺先进。气动硬密封蝶阀由阀体、蝶板、多层次阀座、阀杆、传动机构等主要部件组成，结构简单、体积小、重量轻，被广泛地应用到冶金、电力、石油、化工、空气、煤气、可燃气体以及给排水等腐蚀性介质的管道上。D673气动对夹式弹性硬密封蝶阀采用一个“U”型不锈钢密封圈，该精密的弹性密封圈与经过抛光的蝶板三维偏心接触。解决了传统偏心蝶阀在启闭0°～10°瞬间密封面仍处于滑动接触摩擦的弊病,实现蝶板在开启瞬间密封面即分离,关闭接触即密封的效果,达到延长使用寿命、密封性能的目的。气动三偏心硬密封蝶阀广泛地应用到介质温度≤550℃的冶金、电力、石油、化工、空气、煤气、可燃气体以及给排水等腐蚀性介质的管道上，是调节流量和截断流体的装置。

气动对夹式硬密封蝶阀特点：
1、三偏心多层次硬密封蝶阀，流体阻力小，密封面受冲击小，不改变介质流向，不扰流，压降小，启闭力矩小，适用压力温度范围广。
2、采用三偏心斜锥面密封，利用蝶板摆动接触密封、密封启闭无磨损，关闭时具有越关越紧，密封性能越可靠，开启确保密封面完全脱离接触，确保密封面不损伤。
3、当阀门开启时，蝶板与阀座在关闭时瞬间接触，利用蝶板偏心1、偏心2迅速脱离阀座，降低了密封副的磨损，磨擦力矩小，开启灵活。偏心锥面3使阀门在开启或关闭时蝶板能通过阀座内孔，实现接触密封。另外，锥形蝶板的旋转半径大于密封副接触位置的旋转半径，故蝶板在阀门关闭时将出现越关越紧，能够实现自锁，防止蝶板过位。
4、密封面选择D507Mo和钴基硬质合金等材料制作，具有耐腐蚀、耐高温、使用寿命长的特点，克服了高温使用时热膨胀阀门易泄漏的缺点。
5、蝶板密封圈采用软硬层叠式金属片，它具有弹性密封和软硬多层次密封兼容的双重特点，无论在抗腐蚀、耐高温的情况下，均有良好的密封性。
6、安装双作用气动执行器和二位五通电磁换向阀，可以控制阀门的开和关；安装单作用气动执行器和二位三通电磁换向阀，不但可以控制阀门的开和关，而且能在气源发生故障时，阀门会自动停在预设的开或关的安全位置。
