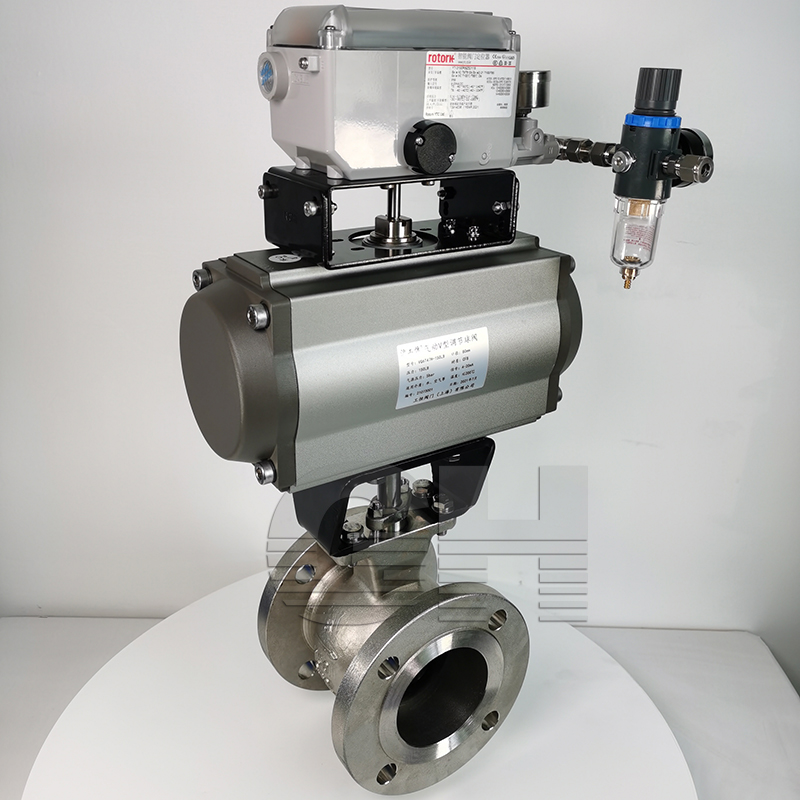

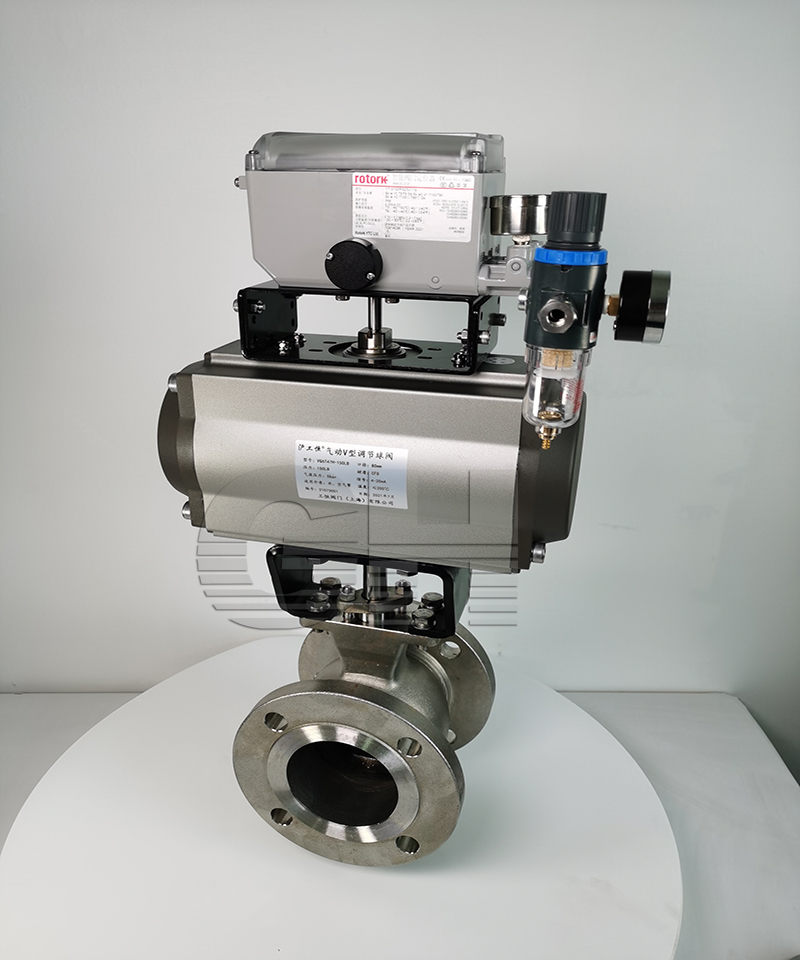

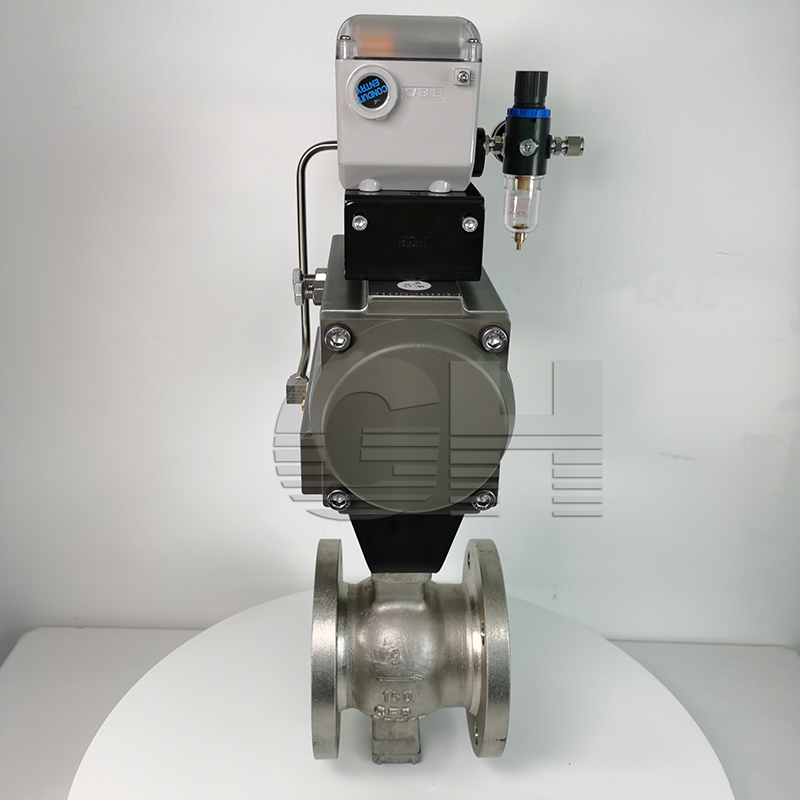

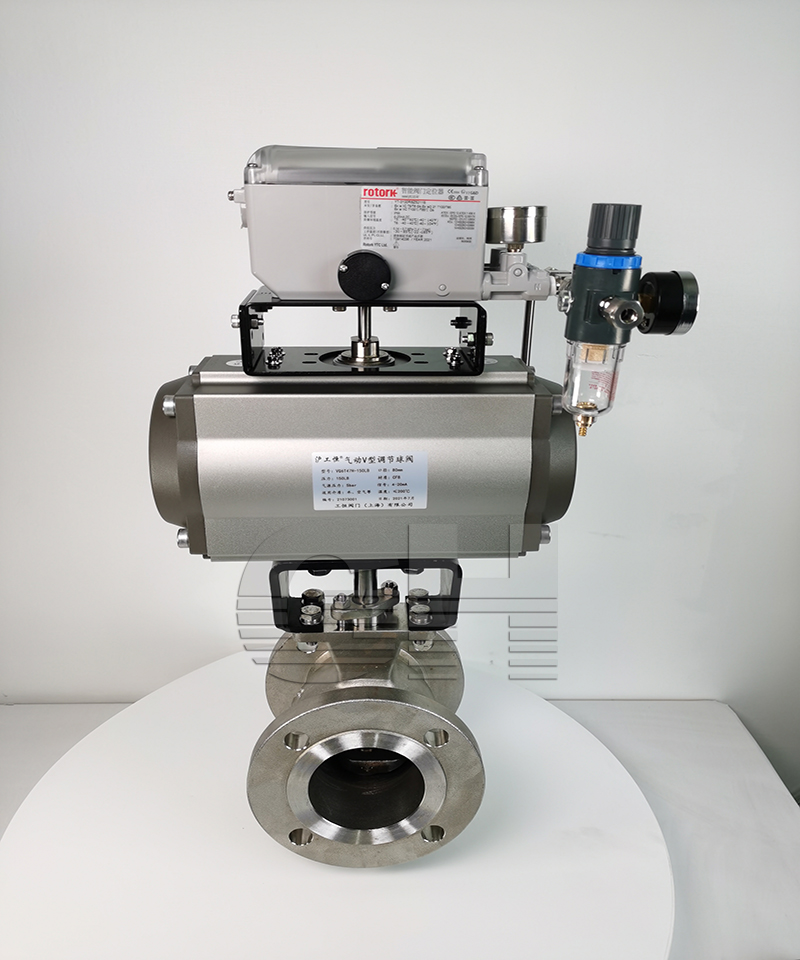

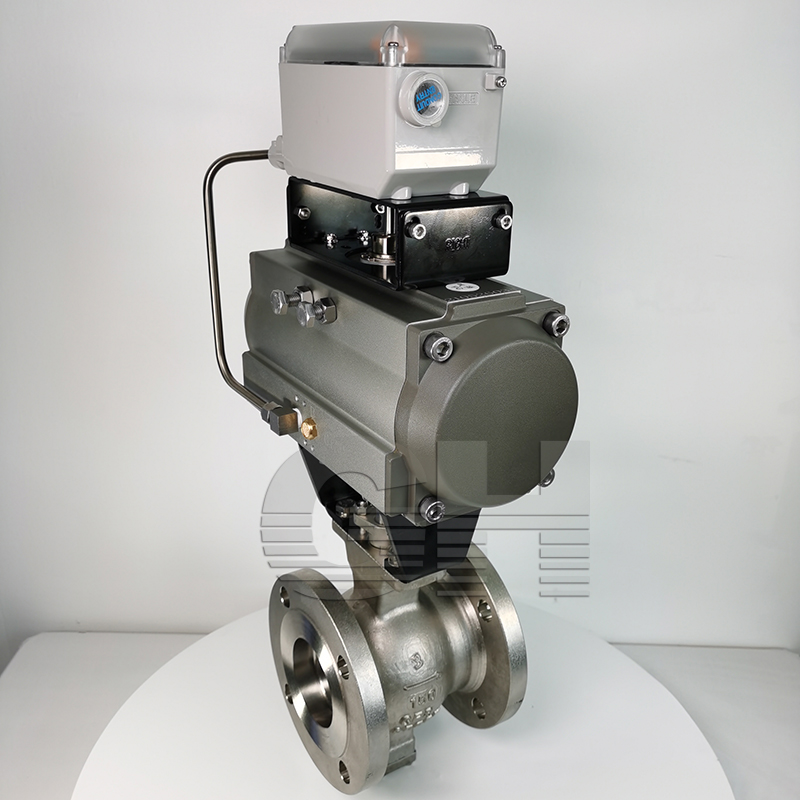

耐磨气动调节球阀阀门 GHVQ647Y-150LB美标气动V型调
类别：气动阀门 日期：2021-08-03
| 品牌 : | 沪工恒 | 型号 : | GHVQ647Y-150LB |
| 材质 : | 不锈钢 | 连接形式 : | 法兰 |
| 结构形式 : | 浮动球球阀 | 公称通径 : | 25-500 |
| 适用介质 : | 各种高腐蚀化学介质 | 压力环境 : | 常压 |
| 工作温度 : | 常温 | 标准 : | 美标 |
| 流动方向 : | 单向 | 驱动方式 : | 气动 |
| 零部件及配件 : | 执行器 | 用途 : | 调节 |
| 类型(通道位置) : | 二通式 |
产品详情
Product details
Product details
概述
该系列阀是一种芯阀座采用金属，或金属对聚四氟乙烯密封配合的旋转球阀，它将球阀和蝶阀的控制特性结合成一体,既可用作控制调节阀，又可作关断切断阀。其主要特点是：
（１）不带任何管接头的整体式阀体，因此不受管道或螺栓应力影响，并且由于阀体无任何管接头，故耐压壳体不会受压力“突变”的影响；
（２）具有一个Ｖ型阀体，即使在小流量或高粘度介质的情况下，也可在整个量程范围内，保证控制的精确性；
（３）防漏耐用的阀座在其外径处衬有带不锈钢内芯ＰＴＦＥ杯形或是Ｏ型密封圈，阀座用截面较大的钨钴硬质合金制成，通过一个合金的波纹弹簧进一步增强了阀座的结构；
（４）当阀门关闭时，Ｖ型缺口与阀座之间产生楔形剪切作用，并既具有自洁功能又可防止球芯卡死，特别适用于管线结垢冻结或含有纤维和颗粒固体场合。
适用于高粘度、悬浮液、纸浆等不干净、含纤维介质场合。采用直连方式与执行机构连接，具有结构紧凑、尺寸小、重量轻、阻力小、动作稳定可靠等优点。执行机构根据用户要求配置UNIC、PSQ、HQ、DHL等型号电子式电动执行机构或GTX、AL等气动活塞式执行机构。
技术参数
ZSHV气动V型调节球阀
公称通径DN(mm) 25～400
公称压力PN(MPa) 1.6～6.4
公称压力Ps(MPa) 强度试验 2.4～9.6
密封试验 1.76～7.0
材料代号 C P R
主要
零件 阀体 WCB ZG1Cr18Ni9Ti ZGOCr18Ni12Mo2Ti
球杆 2Cr13 ZG1Cr18Ni9Ti ZG0Cr18Ni12Mo2Ti
阀杆 2Cr13 1Cr18Ni9Ti 0Cr18Ni12Mo2Ti
密封圈 聚四氟乙烯、不锈钢、硬质合金
填料 聚四氟乙烯、柔性石墨
适用
工况 适用介质 水,蒸汽,油品
适用温度 -28～400℃ -28～500℃
执行器 型 号 GT系列、SW系列、BAW系列, BRAY系列
气源压力 0.4～0.7MPa
连接形式 对夹式、法兰式，法兰按JB79-59标准
基本误差 回差 死区 输入信号 气源
接口
电信号 气信号
全行程的
≤±2% 全行程的
≤±2% 全行程的
≤0.8% 4～20mADC 20～100Kpa G1/8" G1/4"
性能 公称通径D（mm）25～400
额定流量系数Cv 32 43 78 90 160 250 360 610 1120 1850 2950 3700 7195 11466
公称压力PN（MPa） 1.6、2.5、4.0、6.4
流量特性 近似等百分比（参见典型曲线图）、直线特性
阀板转角（度） 0°～至90°（可调）
允许泄漏量等级 软密封：零泄露
硬密封：≤额定Cv×0.001%
软密封：VI微气泡级，金属密封：≤额定CV×0.065%
动作时间（S） 0.5 1.0 2.5～4.0 7.0 10
可调节比 250:1 300:1
