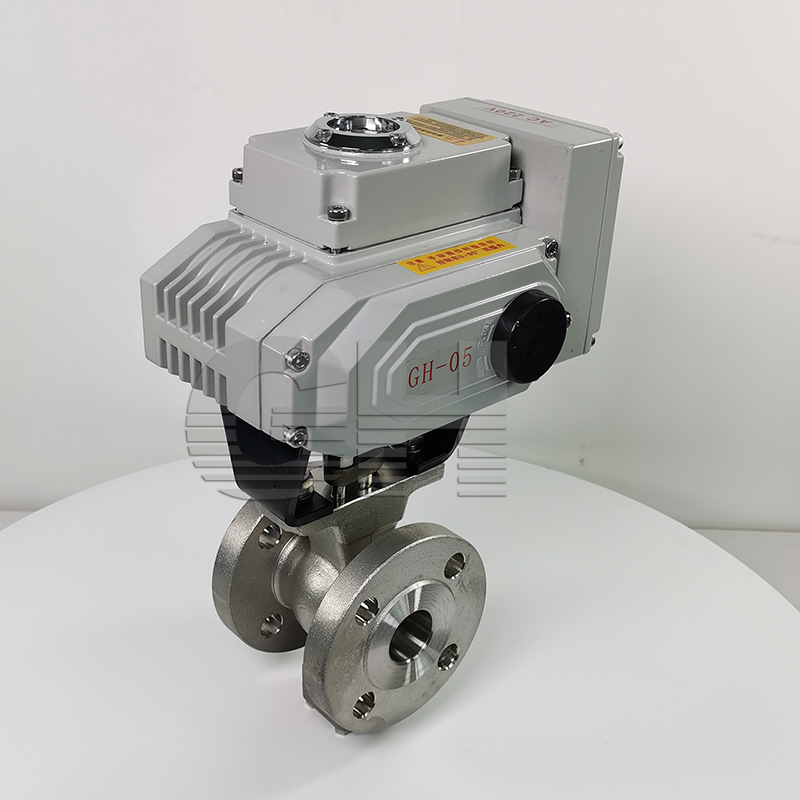

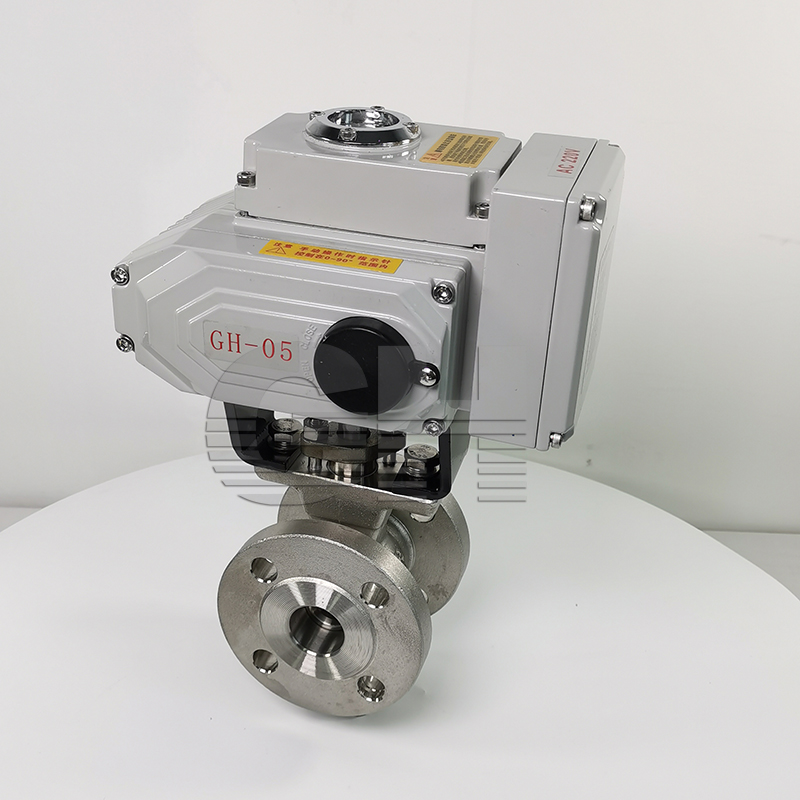

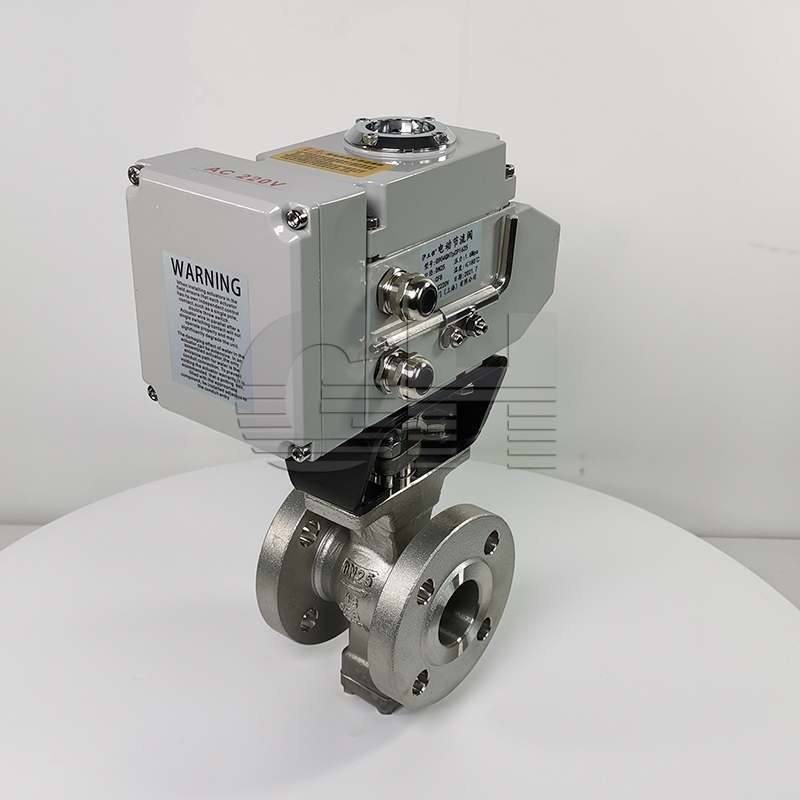

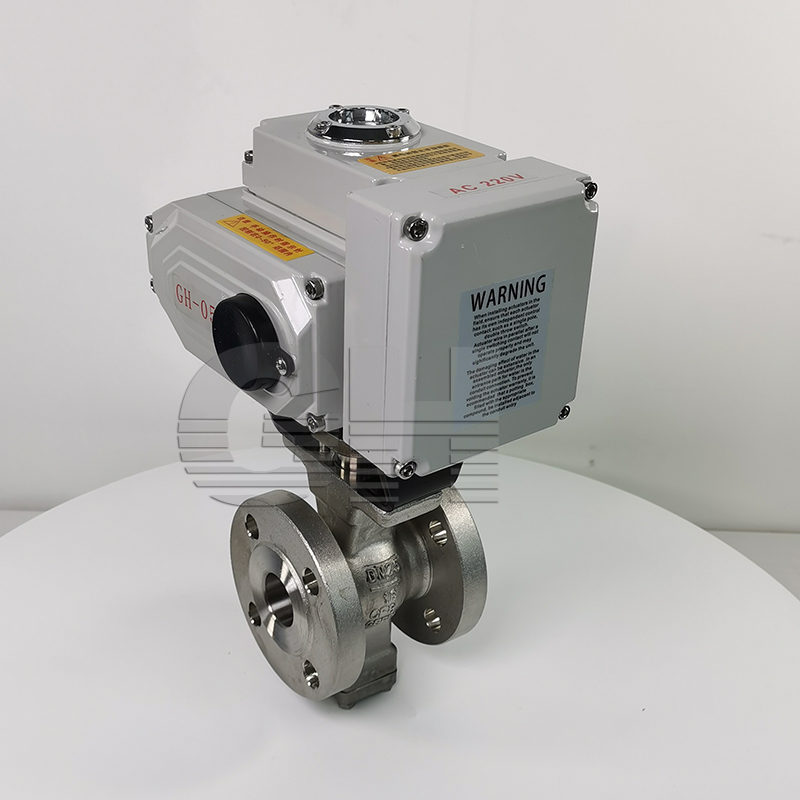

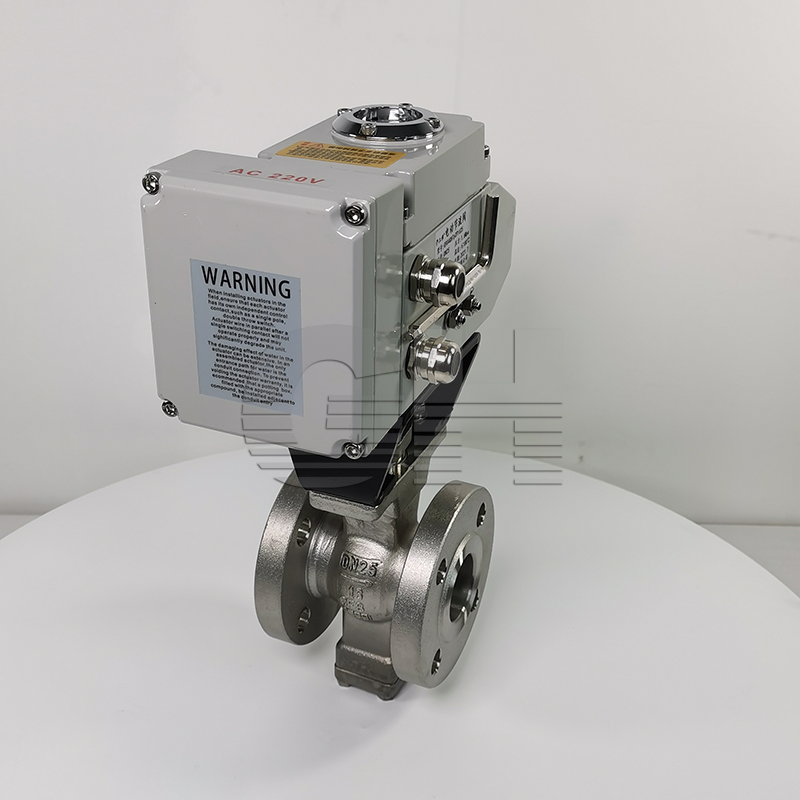

不锈钢电动V型球阀 电动V型调节球阀 VQ947Y-16P 电

类别：气动阀门 日期：2021-08-03



品牌 : 沪工恒 型号 : VQ947Y-16P
材质 : 不锈钢 连接形式 : 法兰
结构形式 : 浮动球球阀 公称通径 : DN25-300
适用介质 : 水 压力环境 : 常压
工作温度 : 常温 标准 : 国标
流动方向 : 单向 驱动方式 : 电动
零部件及配件 : 执行器 用途 : 截止
类型(通道位置) : 二通式
产品详情
Product details


电动V型调节球阀是新开发的硬密封、四氟密封调节球阀。它采用板簧加载的可动阀座结构，阀座与球体不会产生卡阻或脱离等问题，密封可靠，使用长。V型球阀阀芯设计成带有特殊开关的V型缺口，流通能力大，压力损失小，并具有的截流特性和控制功能，流量特性为近似等百分比。启闭件采用V型球缺结构，解决了阀腔易沉积介质的问题。

产品概述

电动不锈钢V型调节球阀VQ947Y-16P适用于Class150～600、PN1.6～10.0MPa，工作温度≤200℃的各种管路上，用于调节管路中介质的压力及流量。选用不同的材质，可分别适用于水、蒸汽、油品、氧化性介质、尿素等多种介质。由于阀芯和阀座之间是无间隙回转，所以具有很大的剪切力及自洁性能，尤其适用于含有纤维性或有微小固体颗粒的悬浊液及固态颗粒状的控制。因此本产品可广泛用于石油、化工、造纸、电力、冶金、制药、环保等工业部门的自控系统。


产品特点

1、结构紧凑，体积小，可竖卧安装等优点。
2、具有出色的调节特性：V型球阀具有一个近似等百分比的固有流量特性及高达300：1的可调比。因此V型阀可以在广幅的变化范围内提供的控制。
3、大流动容积：由于它的流线型外形以及满直角回转控制缘故，使容积的大值特别高，流通能力特别大，流通阻力小，因此可以使用较小的更加经济实用的阀门尺寸。
4、V型球阀采用双轴承结构，机械稳定性能高，启动扭矩小，保证了阀门具有极好的灵敏度和感应速度。
5、大可靠性：阀体为一个整体，坚固耐用，不受管道压力影响，并可避免阀体渗漏。
6、金属阀座的优越密封性：V型球阀采用可动金属阀座，自助补偿功能，并具有优越密封性能及超长的使用。在流向上，泄漏量≤10-6×额定流量系数。
7、的剪切能力：V型球阀采有金属硬密封结构，V型球阀芯及金属阀座在回转过程中，V型缺口与阀座产生一个强大的剪切力能切断纤维等杂质，并具有自洁功能，避免阀门卡死现象发生。
8、可选配本公司生产的气动、电动、及气动调节型、电动调节型。


结构原理

电动不锈钢V型调节球阀是由球阀和执行机构两部分组成。在控制信号作用下球式阀芯由与之所连接的电动执行机构的出轴所驱动作0~90°旋转，从而改变流通面积，达到调节流量的目的，球阀与执行机构之间采用支架固定。 正、反作用方式变换较为方便，只须将阀芯初始位置旋转90°，既能实现作用方式的转换。


产品特点

电动V型球阀由V型阀体与ZSQ型气动执行机构及其他附件组成.是一种直角回转结构的控制阀.
V型球阀长期不需要修理,使用长,为您提供了真正的率进行控制工艺状况的一种阀门. 具有出色的调节特性, V形球阀具有近似等百分比流量特性及高达300:1的可调比.因此V型球阀可以在广副的变化范围内提供的控制.
电动V形调节球阀与阀门定位器配套使用,可实现比例调节,与二位五通电磁阀及控制箱配套使用,可实现开关控制.V型球阀阀蕊设计成带有特殊形状的V型缺口,具有的截流物性和控制功能,适用于各种控制场合,具有额定流量系数大,可调比例大,密封性能优越,结构紧凑,体积小,可竖卧安装等优点.适用气体,液体,固体颗粒状介质的控制.由于阀蕊和阀座之间是无间隙回转,所以具有很大的剪切力及自洁性能,尤其适用于含有纤维性或有微小固体颗粒的悬浊液及固体颗粒的控制.因此本产品被广泛用于石油、化工、电力、造纸、冶金等行业。
大流动容积， 由于它的流线行外行及满直角回转控制原因,使容积的大值特别高,流通能力特别大,流通阻力小,因此可以使用较小的更加经济使用的阀门尺寸. V型球阀采用双轴承结构,机械稳定性高,启动扭距小,保证了阀门具有良好的灵敏度和感应速度.
大可靠性，阀体为一个整体结构,坚固耐用,不受管道压力一影响,并可避免阀体渗漏.
金属阀座的优越密封性, V型阀采用可动金属阀座,具有自助补偿功能,并具有优越密封性能及超长的使用.
的剪切能力,V型球阀采用金属硬密封结构,V型阀芯及金属阀座在回转过程中,V型缺口与阀座产生一个强大的剪切力能切断纤维等杂质,并具有自洁功能,避免阀门卡死的现象。


主要零件材质

材料\材料代号 C P R
主要零件 阀体 WCB ZG1Cr18Ni9Ti ZG0Cr18Ni12Mo2Ti
球板 2Cr13 ZG1Cr18Ni9Ti ZG0Cr18Ni12Mo2Ti
阀杆 2Cr13 1Cr18Ni9Ti 0Cr18Ni12Mo2Ti
密封圈 硬质合金
填料 聚四氟乙烯、柔石墨
适用工况 适用介质 水、蒸汽、油品
适用温度 -28℃～500℃
执行器 型号 GT或AW系列
气源压力 0.3-0.7MPa
执行标准 设计制造 结构长度 法兰尺寸 压力温度 试验检验
GBT/12237 GB12221 GB9113 GB9131 GB13927


产品性能规范

公称压力 试验压力(MPa) 适用介质 适用温度
壳体试验 密封试验
1.6 2.4 1.76 水、油、气及高粘度，含纤维、固体颗粒等介质 -28℃～≤550℃
2.5 3.75 2.75
4.0 6.0 4.4
应用规范 连接法兰 JB79-59    GB9113    HG20592-97    ANSI B16.5
检验试验 JB/T9092-99               API 598


产品外形结构尺寸

公称压力
或压力级		 公称通径(DN) 尺寸(mm)
(mm) (in) W L W1 L1 d d1 H1 H
PN1.6MPa 25 - 50 - 25 - 64 38 57 200
40 - 60 - 25 - 82 49 63 205
50 - 75 124 32 62 100 60 92 225
65 - 85 145 38 72.5 120 75 100 235
80 - 100 165 45 82.5 131 89 108 260
100 - 115 194 50 97 158 113 117 270
125 - 135 210 55 105 180 140 140 320
150 - 160 229 65 114.5 216 164 177 340
200 - 200 243 80 121.5 268 205 200 390
250 - 240 297 92 148.5 326 259 252 420
300 - - 338 - 169 - 300 270 510
PN2.5MPa 25 - 50 - 25 - 64 38 57 200
40 - 60 - 25 - 82 49 63 205
50 - 75 124 32 62 100 60 92 225
65 - 85 145 38 72.5 120 75 100 235
80 - 100 165 45 82.5 131 89 108 260
100 - 115 194 50 97 158 113 117 270
125 - 135 210 55 105 180 140 140 320
150 - 160 229 65 114.5 216 164 177 340
200 - 200 243 80 121.5 268 205 200 390
250 - 240 297 92 148.5 326 259 252 420
300 - - 338 - 169 - 300 270 510
CLASS 150 25 1 50 - 25 - 65 38 57 200
40 1 1/2 60 - 25 - 84 49 63 205
50 2 75 124 32 62 102 60 92 225
65 2 1/2 85 145 38 72.5 121 75 100 235
80 3 100 165 45 82.5 134 89 108 260
100 4 115 194 50 97 172 113 117 270
125 5 135 210 55 105 196 140 140 320
150 6 160 229 65 114.5 221 164 177 340
200 8 200 243 80 121.5 278 205 200 390
250 10 240 297 92 148.5 333 259 252 420
300 12 - 338 - 169 - 300 270 510

产品外形结构尺寸图：



产品标准

产品严格按照中国 GB、HG 标准和美国 API 等标准设计、制造、验收。密封面硬度达到规定要求，宽度超过标准。

售前服务

产品介绍，技术交流，非标产品设计，疑难解答。

售中服务

守信合同，保证及时供货，随时保持与客户联系。
对特殊或复杂的产品，我厂安排技术人员对用户进行产品使用、故障排除、调式及维修进行培训和指导。












品牌 : 沪工恒 型号 : VQ947Y-16P
材质 : 不锈钢 连接形式 : 法兰
结构形式 : 浮动球球阀 公称通径 : DN25-300
适用介质 : 水 压力环境 : 常压
工作温度 : 常温 标准 : 国标
流动方向 : 单向 驱动方式 : 电动
零部件及配件 : 执行器 用途 : 截止
类型(通道位置) : 二通式
产品详情
Product details


电动V型调节球阀是新开发的硬密封、四氟密封调节球阀。它采用板簧加载的可动阀座结构，阀座与球体不会产生卡阻或脱离等问题，密封可靠，使用长。V型球阀阀芯设计成带有特殊开关的V型缺口，流通能力大，压力损失小，并具有的截流特性和控制功能，流量特性为近似等百分比。启闭件采用V型球缺结构，解决了阀腔易沉积介质的问题。

产品概述

电动不锈钢V型调节球阀VQ947Y-16P适用于Class150～600、PN1.6～10.0MPa，工作温度≤200℃的各种管路上，用于调节管路中介质的压力及流量。选用不同的材质，可分别适用于水、蒸汽、油品、氧化性介质、尿素等多种介质。由于阀芯和阀座之间是无间隙回转，所以具有很大的剪切力及自洁性能，尤其适用于含有纤维性或有微小固体颗粒的悬浊液及固态颗粒状的控制。因此本产品可广泛用于石油、化工、造纸、电力、冶金、制药、环保等工业部门的自控系统。


产品特点

1、结构紧凑，体积小，可竖卧安装等优点。
2、具有出色的调节特性：V型球阀具有一个近似等百分比的固有流量特性及高达300：1的可调比。因此V型阀可以在广幅的变化范围内提供的控制。
3、大流动容积：由于它的流线型外形以及满直角回转控制缘故，使容积的大值特别高，流通能力特别大，流通阻力小，因此可以使用较小的更加经济实用的阀门尺寸。
4、V型球阀采用双轴承结构，机械稳定性能高，启动扭矩小，保证了阀门具有极好的灵敏度和感应速度。
5、大可靠性：阀体为一个整体，坚固耐用，不受管道压力影响，并可避免阀体渗漏。
6、金属阀座的优越密封性：V型球阀采用可动金属阀座，自助补偿功能，并具有优越密封性能及超长的使用。在流向上，泄漏量≤10-6×额定流量系数。
7、的剪切能力：V型球阀采有金属硬密封结构，V型球阀芯及金属阀座在回转过程中，V型缺口与阀座产生一个强大的剪切力能切断纤维等杂质，并具有自洁功能，避免阀门卡死现象发生。
8、可选配本公司生产的气动、电动、及气动调节型、电动调节型。


结构原理

电动不锈钢V型调节球阀是由球阀和执行机构两部分组成。在控制信号作用下球式阀芯由与之所连接的电动执行机构的出轴所驱动作0~90°旋转，从而改变流通面积，达到调节流量的目的，球阀与执行机构之间采用支架固定。 正、反作用方式变换较为方便，只须将阀芯初始位置旋转90°，既能实现作用方式的转换。


产品特点

电动V型球阀由V型阀体与ZSQ型气动执行机构及其他附件组成.是一种直角回转结构的控制阀.
V型球阀长期不需要修理,使用长,为您提供了真正的率进行控制工艺状况的一种阀门. 具有出色的调节特性, V形球阀具有近似等百分比流量特性及高达300:1的可调比.因此V型球阀可以在广副的变化范围内提供的控制.
电动V形调节球阀与阀门定位器配套使用,可实现比例调节,与二位五通电磁阀及控制箱配套使用,可实现开关控制.V型球阀阀蕊设计成带有特殊形状的V型缺口,具有的截流物性和控制功能,适用于各种控制场合,具有额定流量系数大,可调比例大,密封性能优越,结构紧凑,体积小,可竖卧安装等优点.适用气体,液体,固体颗粒状介质的控制.由于阀蕊和阀座之间是无间隙回转,所以具有很大的剪切力及自洁性能,尤其适用于含有纤维性或有微小固体颗粒的悬浊液及固体颗粒的控制.因此本产品被广泛用于石油、化工、电力、造纸、冶金等行业。
大流动容积， 由于它的流线行外行及满直角回转控制原因,使容积的大值特别高,流通能力特别大,流通阻力小,因此可以使用较小的更加经济使用的阀门尺寸. V型球阀采用双轴承结构,机械稳定性高,启动扭距小,保证了阀门具有良好的灵敏度和感应速度.
大可靠性，阀体为一个整体结构,坚固耐用,不受管道压力一影响,并可避免阀体渗漏.
金属阀座的优越密封性, V型阀采用可动金属阀座,具有自助补偿功能,并具有优越密封性能及超长的使用.
的剪切能力,V型球阀采用金属硬密封结构,V型阀芯及金属阀座在回转过程中,V型缺口与阀座产生一个强大的剪切力能切断纤维等杂质,并具有自洁功能,避免阀门卡死的现象。


主要零件材质

材料\材料代号 C P R
主要零件 阀体 WCB ZG1Cr18Ni9Ti ZG0Cr18Ni12Mo2Ti
球板 2Cr13 ZG1Cr18Ni9Ti ZG0Cr18Ni12Mo2Ti
阀杆 2Cr13 1Cr18Ni9Ti 0Cr18Ni12Mo2Ti
密封圈 硬质合金
填料 聚四氟乙烯、柔石墨
适用工况 适用介质 水、蒸汽、油品
适用温度 -28℃～500℃
执行器 型号 GT或AW系列
气源压力 0.3-0.7MPa
执行标准 设计制造 结构长度 法兰尺寸 压力温度 试验检验
GBT/12237 GB12221 GB9113 GB9131 GB13927


产品性能规范

公称压力 试验压力(MPa) 适用介质 适用温度
壳体试验 密封试验
1.6 2.4 1.76 水、油、气及高粘度，含纤维、固体颗粒等介质 -28℃～≤550℃
2.5 3.75 2.75
4.0 6.0 4.4
应用规范 连接法兰 JB79-59    GB9113    HG20592-97    ANSI B16.5
检验试验 JB/T9092-99               API 598


产品外形结构尺寸

公称压力
或压力级		 公称通径(DN) 尺寸(mm)
(mm) (in) W L W1 L1 d d1 H1 H
PN1.6MPa 25 - 50 - 25 - 64 38 57 200
40 - 60 - 25 - 82 49 63 205
50 - 75 124 32 62 100 60 92 225
65 - 85 145 38 72.5 120 75 100 235
80 - 100 165 45 82.5 131 89 108 260
100 - 115 194 50 97 158 113 117 270
125 - 135 210 55 105 180 140 140 320
150 - 160 229 65 114.5 216 164 177 340
200 - 200 243 80 121.5 268 205 200 390
250 - 240 297 92 148.5 326 259 252 420
300 - - 338 - 169 - 300 270 510
PN2.5MPa 25 - 50 - 25 - 64 38 57 200
40 - 60 - 25 - 82 49 63 205
50 - 75 124 32 62 100 60 92 225
65 - 85 145 38 72.5 120 75 100 235
80 - 100 165 45 82.5 131 89 108 260
100 - 115 194 50 97 158 113 117 270
125 - 135 210 55 105 180 140 140 320
150 - 160 229 65 114.5 216 164 177 340
200 - 200 243 80 121.5 268 205 200 390
250 - 240 297 92 148.5 326 259 252 420
300 - - 338 - 169 - 300 270 510
CLASS 150 25 1 50 - 25 - 65 38 57 200
40 1 1/2 60 - 25 - 84 49 63 205
50 2 75 124 32 62 102 60 92 225
65 2 1/2 85 145 38 72.5 121 75 100 235
80 3 100 165 45 82.5 134 89 108 260
100 4 115 194 50 97 172 113 117 270
125 5 135 210 55 105 196 140 140 320
150 6 160 229 65 114.5 221 164 177 340
200 8 200 243 80 121.5 278 205 200 390
250 10 240 297 92 148.5 333 259 252 420
300 12 - 338 - 169 - 300 270 510

产品外形结构尺寸图：



产品标准

产品严格按照中国 GB、HG 标准和美国 API 等标准设计、制造、验收。密封面硬度达到规定要求，宽度超过标准。

售前服务

产品介绍，技术交流，非标产品设计，疑难解答。

售中服务

守信合同，保证及时供货，随时保持与客户联系。
对特殊或复杂的产品，我厂安排技术人员对用户进行产品使用、故障排除、调式及维修进行培训和指导。
