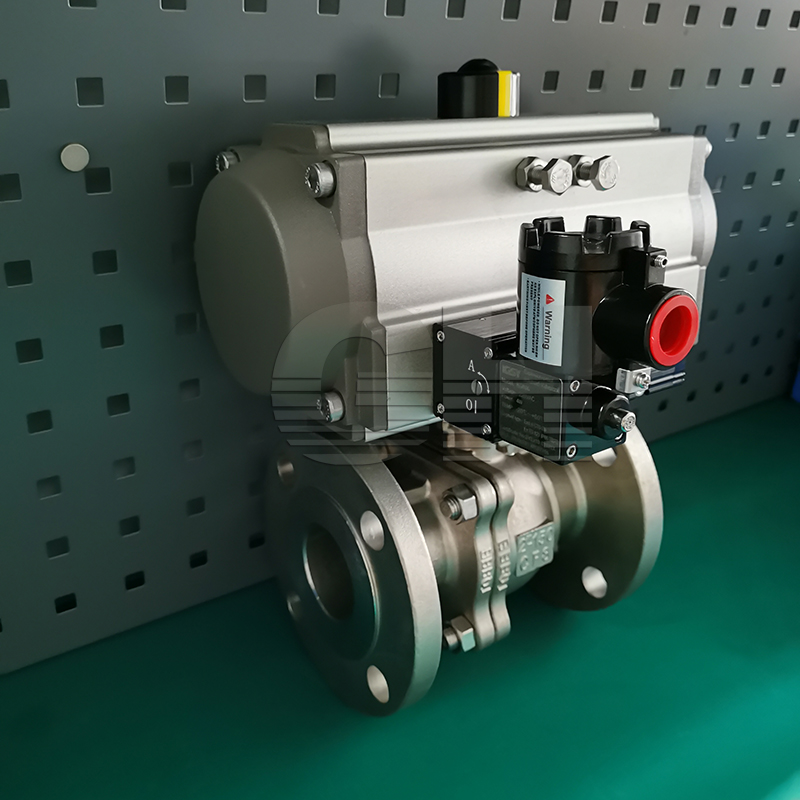

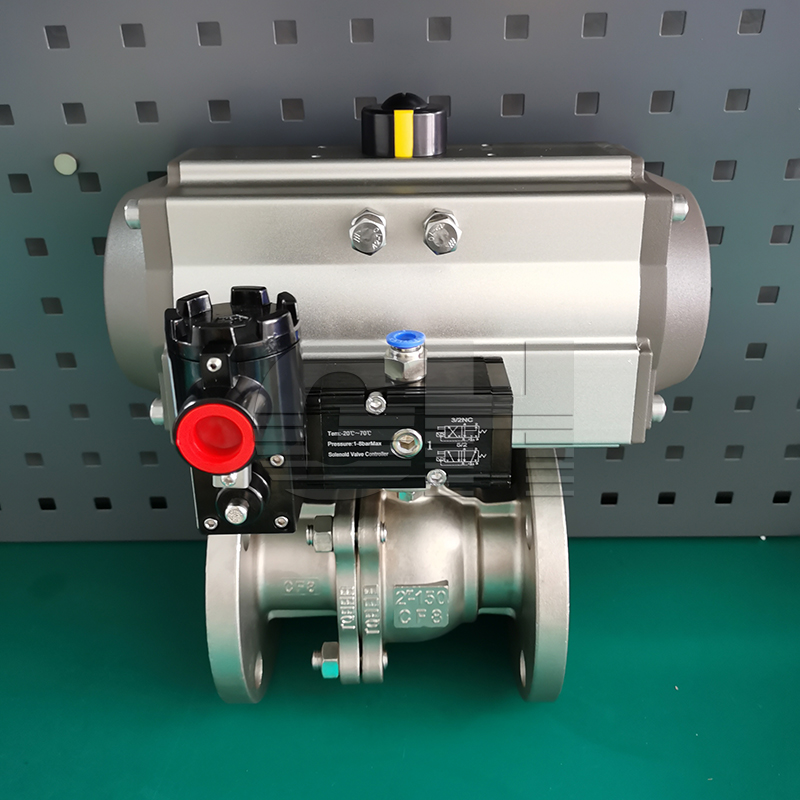

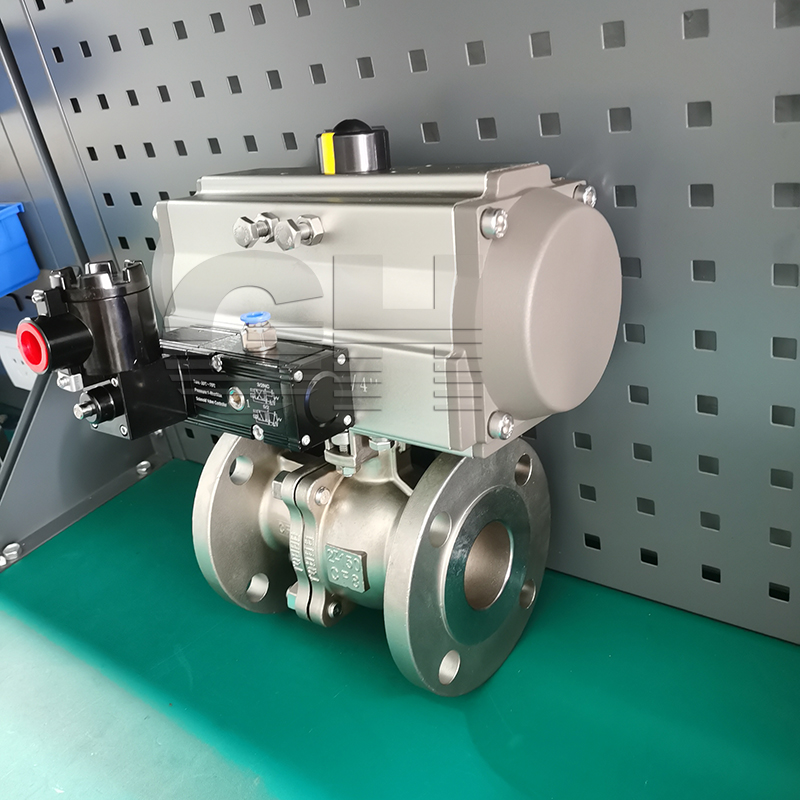

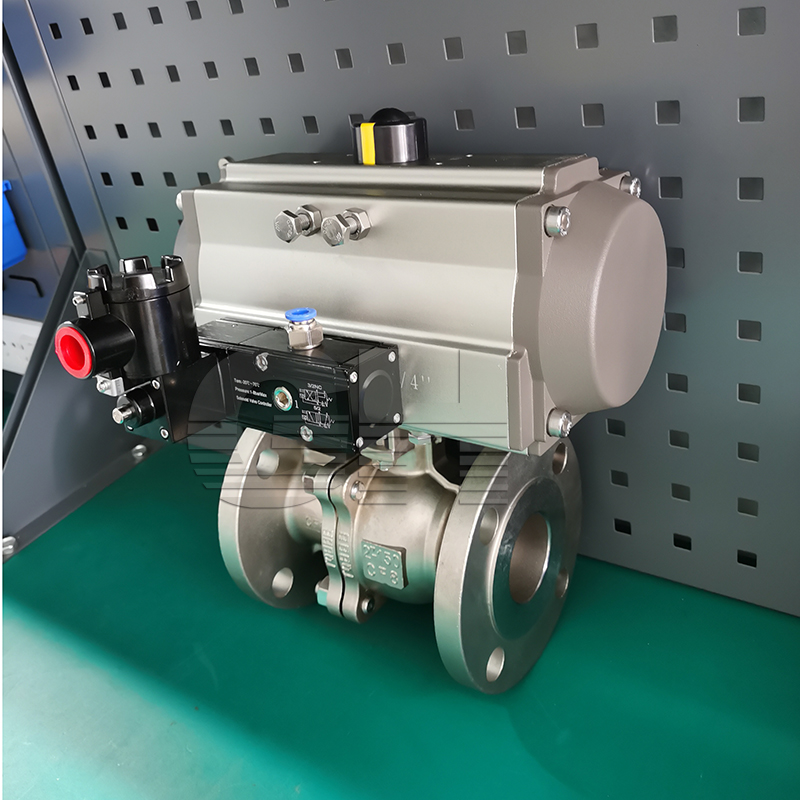

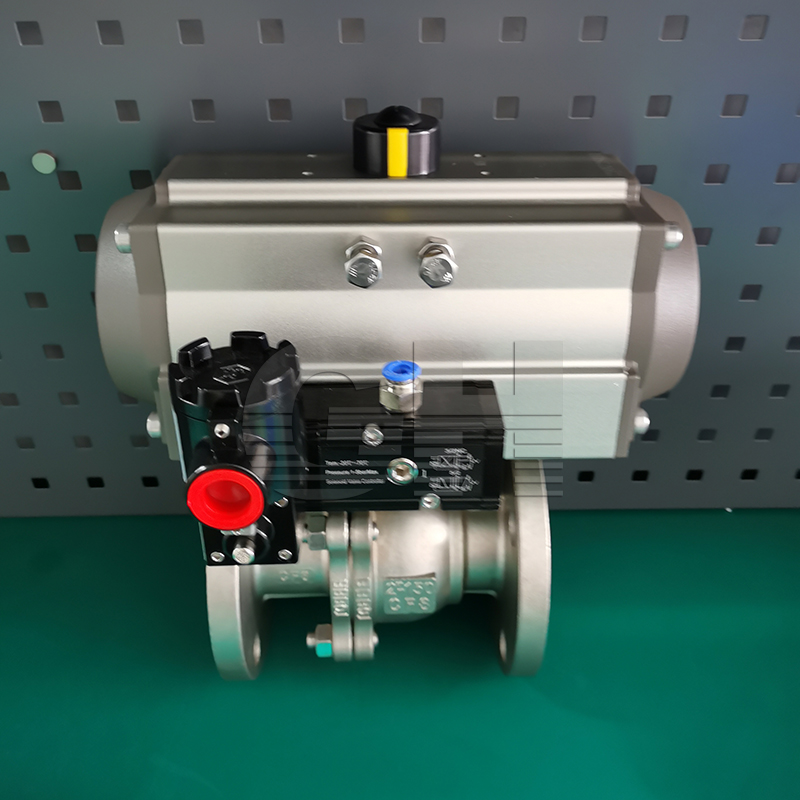

Q6B41F-150LB美标气动法兰球阀

类别：气动阀门 日期：2021-12-01

品牌 : 沪工恒 型号 : Q6B41F-150LB
材质 : 不锈钢 连接形式 : 法兰
结构形式 : 浮动球球阀 公称通径 : DN15-300（mm）
适用介质 : 水 油品 气 类 压力环境 : 常压
工作温度 : 常温 标准 : 国标
流动方向 : 单向 驱动方式 : 气动
零部件及配件 : 执行器 用途 : 调节
类型(通道位置) : 二通式
产品详情
Product details


气动球阀是由旋塞阀演变而来。它具有相同的旋转90度动作，不同的是旋塞体是球体，有圆形通孔或通道通过其轴线。球面和通道口的比例应该是这样的，即当球旋转90度时，在进、出口处应全部呈现球面，从而截断流动。 本类阀门在管道中可任意位置安装。

工作原理
　　气动球阀只需要用气动执行器用气源旋转90度的操作和很小的转动力矩就能关闭严密。完全平等的阀体内腔为介质提供了阻力很小、直通的流道。通常认为球阀 适宜直接做开闭使用，但近来的发展已将球阀设计成使它具有节流和控制流量之用。球阀的主要特点是本身结构紧凑，易于操作和维修，适用于水、溶剂、酸和等一般工作介质，而且还适用于工作条件恶劣的介质，如氧气、过氧化氢、和乙烯等。球阀阀体可以是整体的，也可以是组合式的。

气动球阀的现实作用
　　气动球阀的工作原理是靠旋转阀芯来使阀门畅通或闭塞。气动球阀开关轻便，体积小，可以做成很大口径，密封可靠，结构 简单，维修方便，密封面与球面常在闭合状态，不易被介质冲蚀，在各行业得到广泛的应用。
　　气动球阀和旋塞阀是同属一个类型的阀门，只有它的关闭件是个球体，球体绕阀体中心线作旋转来达到开启、关闭的一种阀门。
优点
　　气动球阀在管路中主要用来做切断速度快、分配和改变介质的流动方向。气动球阀是近年来被广泛采用的一种新型阀门，它具有以下优点： 　　
1． 流体阻力小，其阻力系数与同长度的管段相等。 　　
2． 结构简单、体积小、重量轻。 　　
3． 紧密可靠，目前球阀的密封面材料广泛使用塑料、密封性好，在真空系统中也已广泛使用。 　　
4． 操作方便，开闭迅速，从全开到全关只要旋转90°，便于远距离的控制。 　　
5． 维修方便，气动球阀结构简单，密封圈一般都是活动的，拆卸更换都比较方便。 　　
6． 在全开或全闭时，球体和阀座的密封面与介质隔离，介质通过时，不会引起阀门密封面的侵蚀。 　　
7． 适用范围广，通径从小到几毫米，大到几米，从高真空至高压力都可应用。 　　
8. 因为气动球阀动力源采用的是气体，一般为0.2-0.8MPa压力，相对比较安全。气动球阀如果漏气的话，相对液动、电动来说，气体可以直接排出，对环境没有污染，同时具有较高的安全性。
