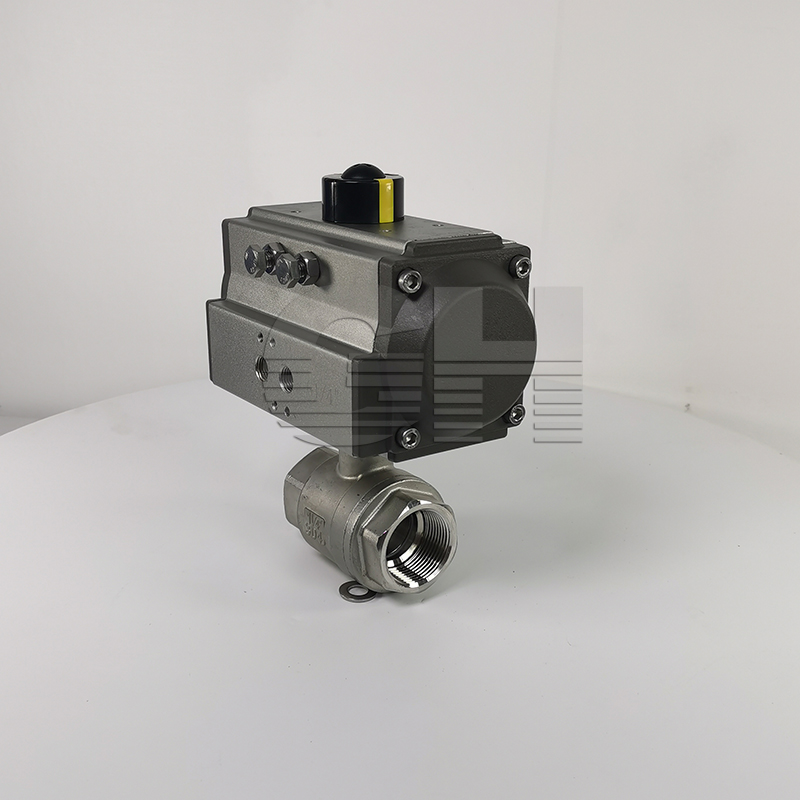

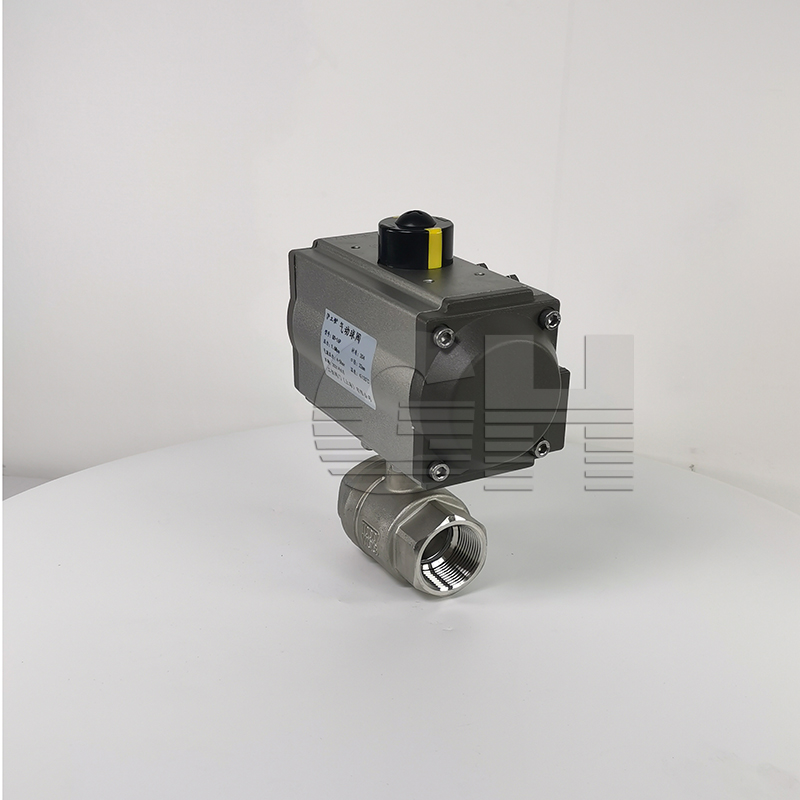

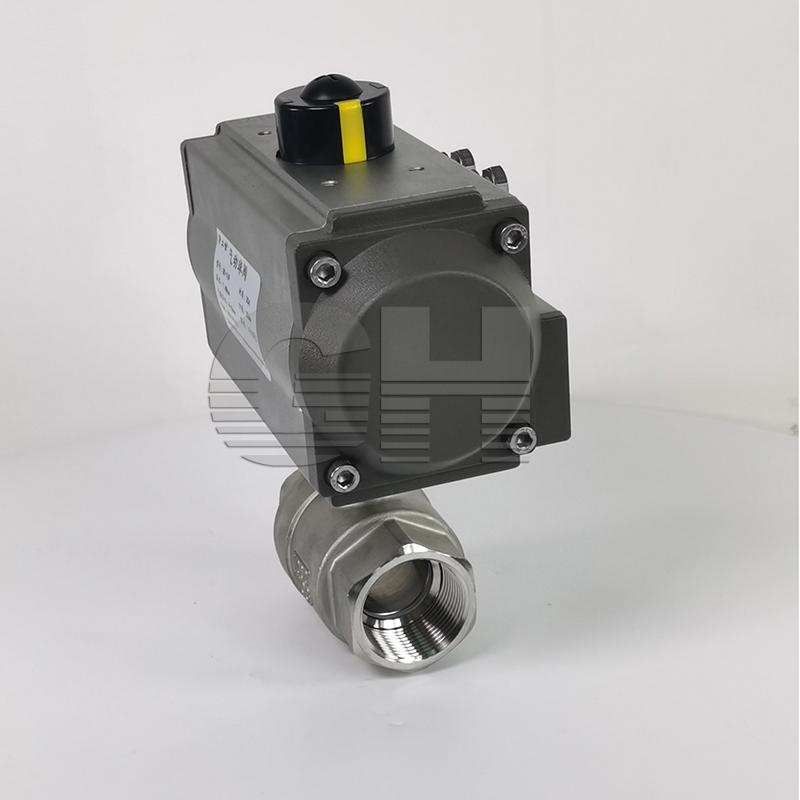

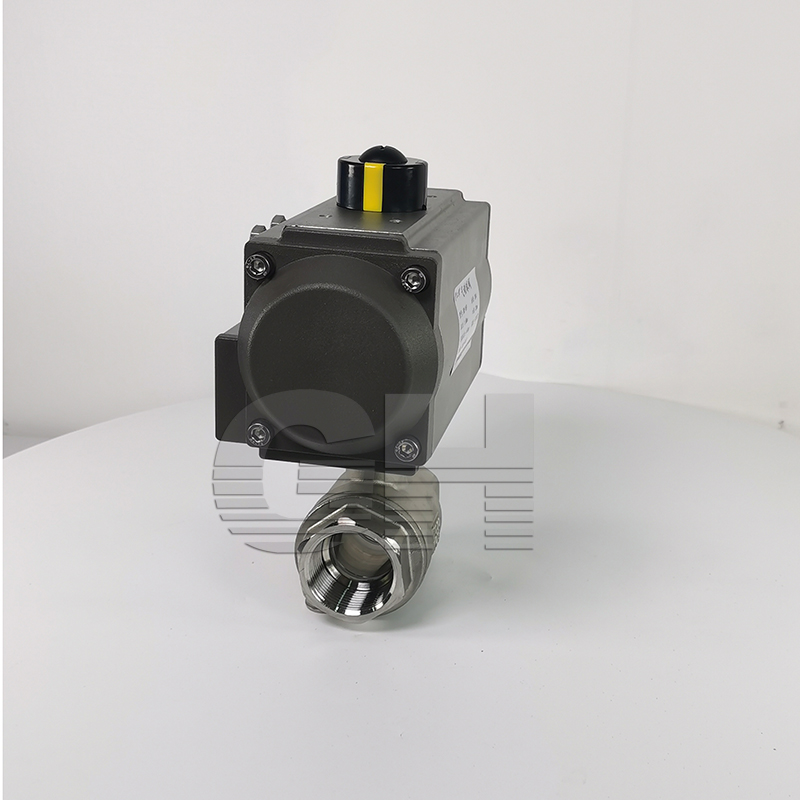

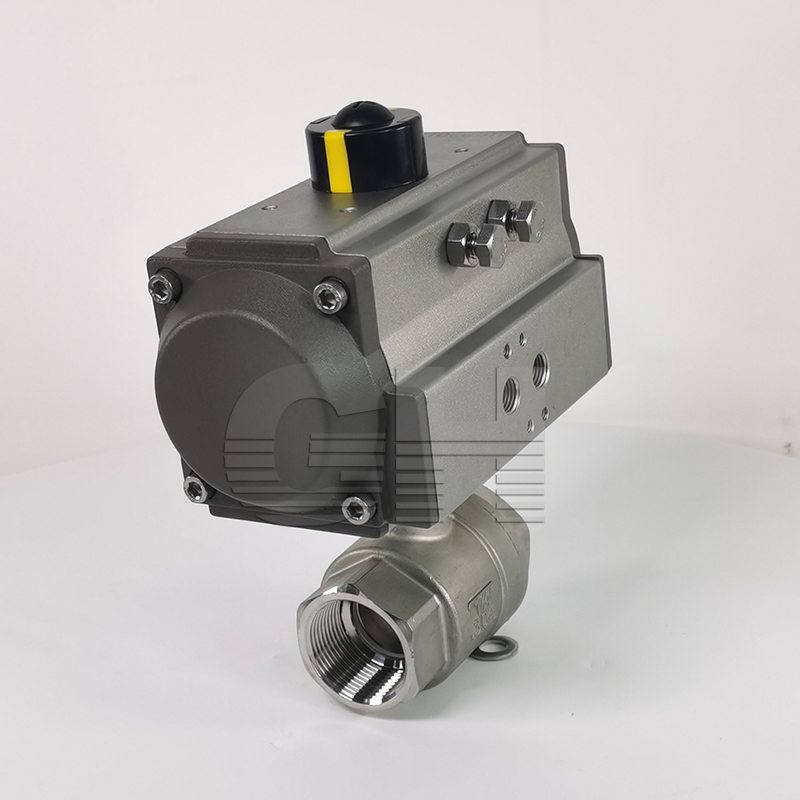

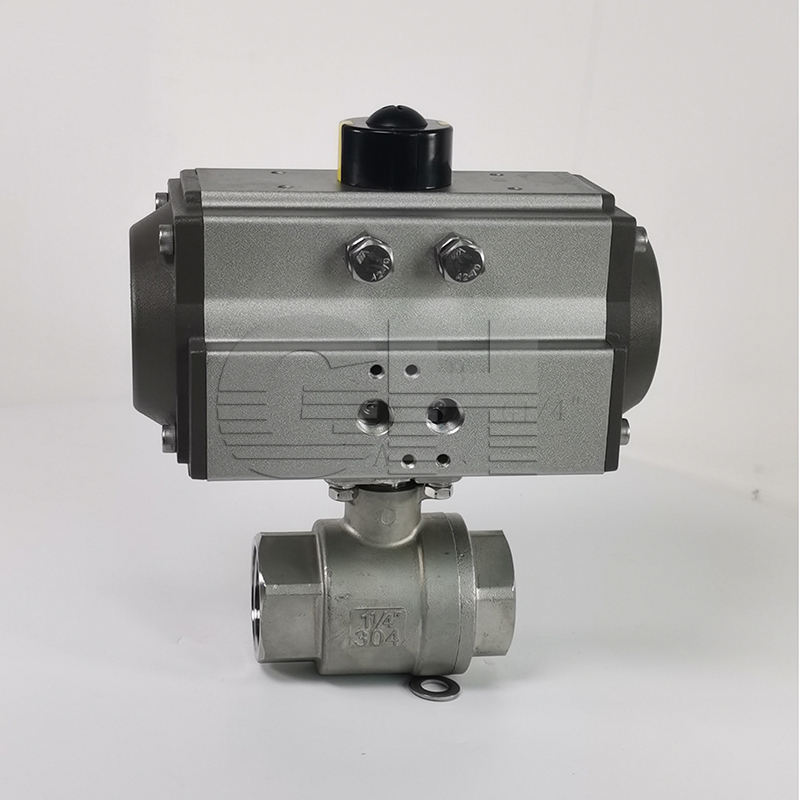

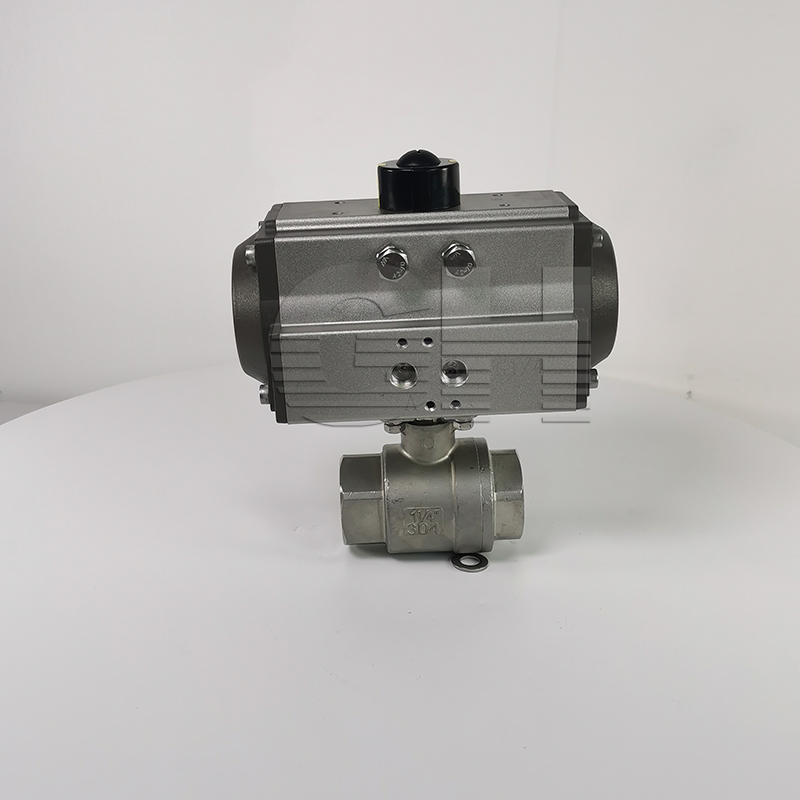

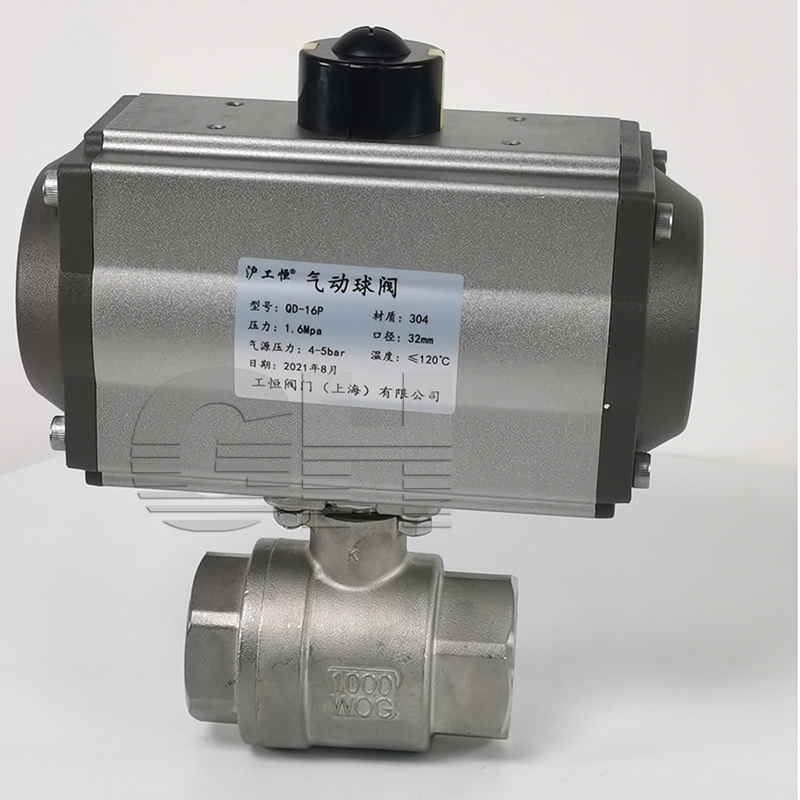

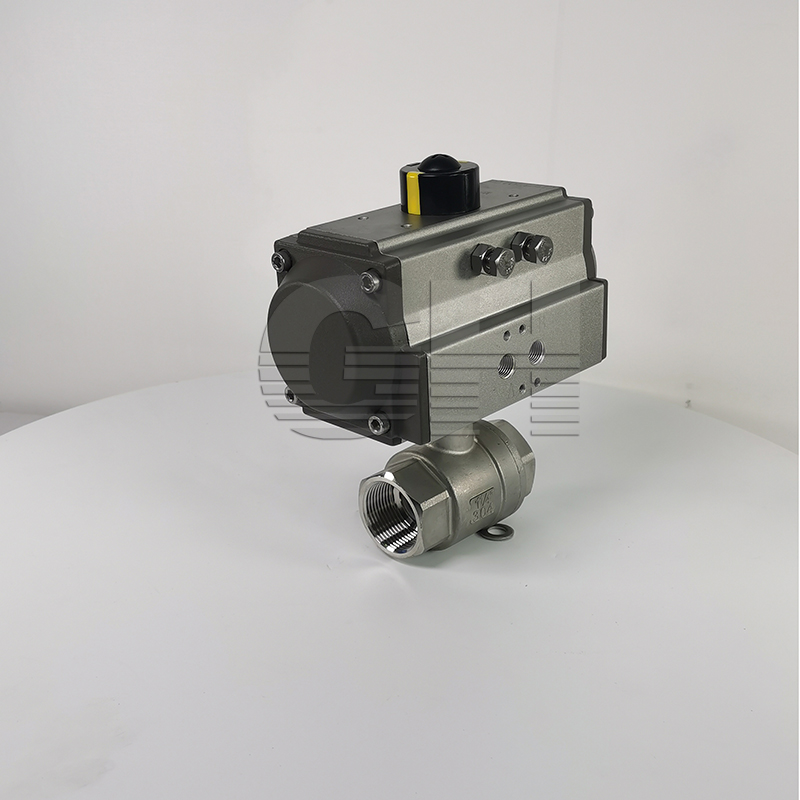

QD-16P二片式气动内螺纹开关球阀 不锈钢二片式气
类别：气动阀门 日期：2021-08-12
| 品牌 : | 沪工恒 | c : | QD-16P |
| 材质 : | 不锈钢 | 连接形式 : | 螺纹 |
| 结构形式 : | 浮动球球阀 | 公称通径 : | DN6-100（mm） |
| 适用介质 : | 水、油、气及某些腐蚀性液体 | 压力环境 : | 常压 |
| 工作温度 : | 常温 | c: | 国标 |
| 流动方向 : | 单向 | 驱动方式 : | 气动 |
| 零部件及配件 : | 执行器 | 用途 : | 截止 |
| 类型(通道位置) : | 二通式 |
产品详情
Product details
Product details
气动二片式球阀概述：
气动两片式球阀分为两段式。阀体铸造结构合理、造型美观。阀座采用弹性密封结构，密封好，启闭轻松。阀杆采用有倒密封的下装式结构，阀腔异常升压时，阀杆不会被冲击。可设置90°开关定位机构，根据需要加锁以防止误操作。内螺纹连接不堪阀及对焊连接球阀适用于PN1.0～4.0MPa,工作温度-29～180℃（密封圈为增强聚四氟乙烯）或-29～300℃（密封圈为对位聚苯）的管路上，用于截断或接通管路中的介质，选用不同的材质，可分别适用于水、蒸汽、油品、氨盐水、中和水等多种介质。
主要技术参数：
| 公称通径 DN(mm) | 6-100 | |||||
| 公称压力 PN(MPa) | 1.6 | |||||
| 公称压力 PS(MPa) | 强度试验 | 2.4 | ||||
| 密封试验 | 1.8 | |||||
| 材料 材料代号 | C | R | ||||
| 主要零件 | 阀体 | WCB | CF8 304 | CF8M 316 | ||
| 球体 | WCB | CF8 304 | CF8M 316i | |||
| 阀杆 | 2Cr13 | 0Cr18Ni9Ti | 0Cr17NiMo2 | |||
| 密封圈 | 增强聚四氟乙烯 对位聚苯 | |||||
| 填料 | 聚四氟乙烯 柔性石墨 | |||||
| 适用工况 | 适用介质 | 水、蒸汽、油品 | ||||
| 适用温度 | -28 ℃ -300 ℃ | |||||
| 气动装置 | 型号 | OBD 系列 | ||||
| 气源压力 | 0.4-0.7MPa | |||||
| 执行标准 | 设计制造 | 结构长度 | 法兰尺寸 | 压力温度 | 试验检验 | |
| GBT/12238 | Gb12221 | / | GB/T13927 | GB13927 | ||
