气动三通丝扣球阀 Q614F 气动三通内螺纹球阀 不锈
类别：气动阀门 日期：2021-11-30
| 品牌 : | 沪工恒 | 型号 : | Q614F |
| 材质 : | 不锈钢 | 连接形式 : | 螺纹 |
| 结构形式 : | 浮动球球阀 | 公称通径 : | DN15-100mm |
| 适用介质 : | 水，蒸汽，油品等 | 压力环境 : | 常压 |
| 工作温度 : | 常温 | 标准 : | 国标 |
| 流动方向 : | 单向 | 驱动方式 : | 气动 |
| 零部件及配件 : | 执行器 | 用途 : | 调节 |
| 类型(通道位置) : | 三通式 |
产品详情
Product details
Product details
三通气动球阀 L型三通球阀 不锈钢三通球阀 Q614F气动球阀 DN15 20 25 32 40 50 65 80希伦

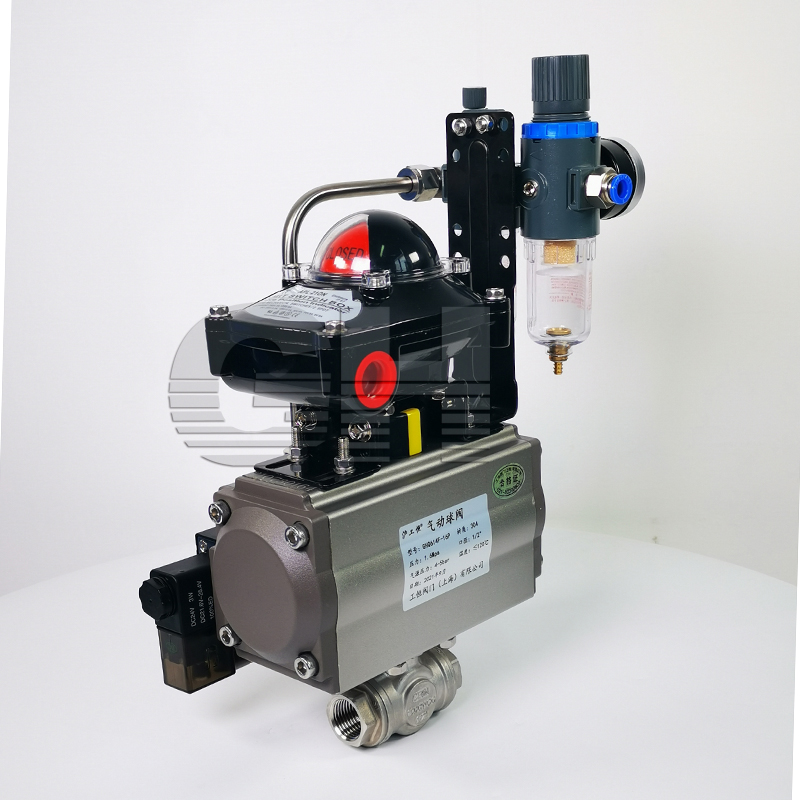

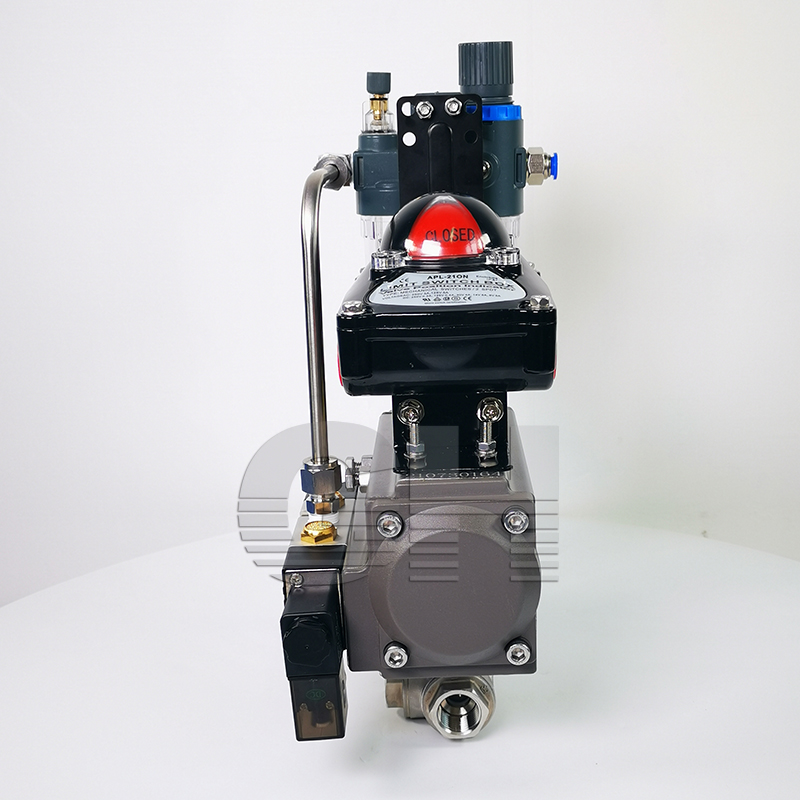

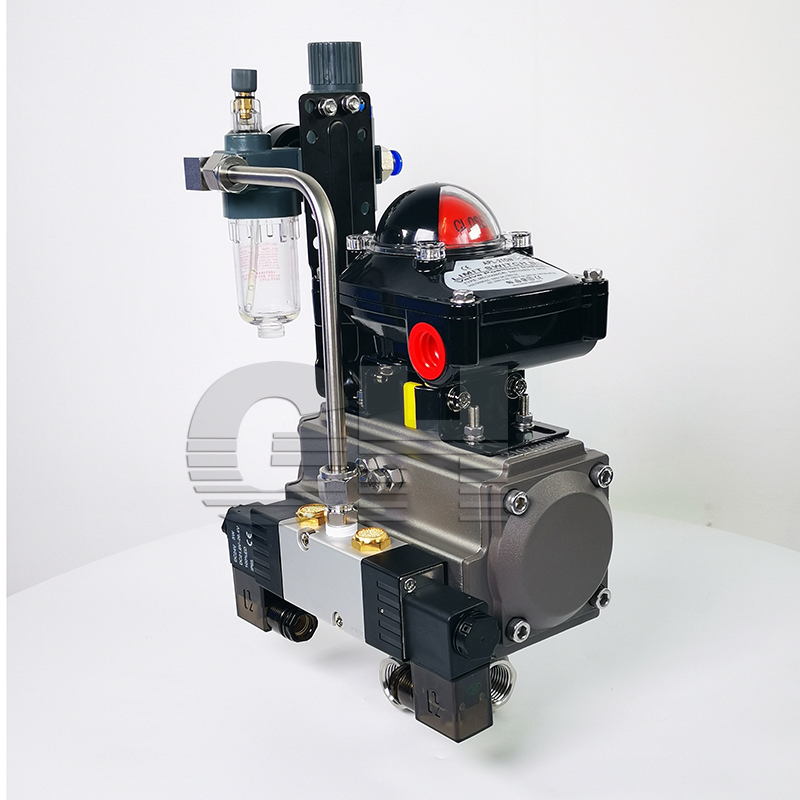

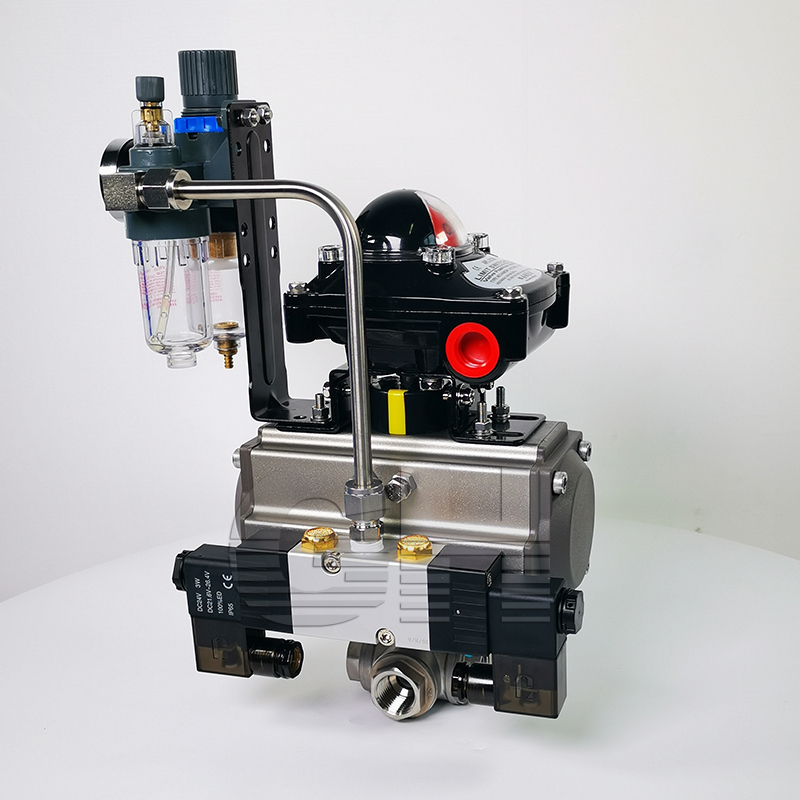

内螺纹气动三通球阀Q614F
阀杆密封采用防吹出设计
□一阶段密封，锥形的阀杆配合锥形阀杆密封垫有效的防止介质在阀杆旋转过程中渗漏，并且在异常升压状态下，亦能有效防止渗漏。
□二阶段密封，一组V形组合填料在被压缩后往两旁扩张，从而防止了渗漏。
□释放蝶形弹簧的预紧压缩力自动补偿填料和阀杆密封垫的磨损。
□使用阀杆螺母压紧全部的阀杆密封系统，防止泄漏。
□止退垫固定阀杆螺母，防止其松开。
内螺纹气动三通球阀概述
气动内螺纹（对焊 式）球阀是由双（单）作用气动 活塞式执行器和内螺纹（对焊式）球阀组 成。其阀体可 分为整体式、二段式、 三段式。阀座采用弹性密封结构，密封可靠，启闭轻松。阀杆采用有倒密封的下装式结构，阀腔异常升压时，阀杆不会被冲击。气动活塞式执行器采用低摩擦材料做 成轴承套，缸体内外表面经硬质阳极氧化防腐处理，大大提高了气缸的使用。本产品使用性能稳定，广泛的用于石化、冶金、电力、轻工、医药等工业部门。工作原理当气动执行器与 电路和系统气源接通后，空气通过管道A或B管进入A缸（B缸）推动活塞向一端运动，从而带动旋转轴和球芯转动90°□气动执行器顶部连动可视器，当绿色标志指向“开”字时标志阀门开启。□回信器信号灯绿灯亮时阀门处在开启位置，而红灯亮时阀门处在关闭位置□定位器可调节
阀门管道流量气动执行器主要技术参数
| 气动执行器 | 型号 | QW-TZ精小型系列、AT单作用系列 |
| 控制形式 | 双作用/单作用 | |
| 作用形式 | 切断/调节 | |
| 气源压力 | 0.4 ～ 0.8 MPa | |
| 较大回转角度 | 90°～92° | |
| 回信器 | AC220V AC110V DC24V | |
| 控制信号 | 电信号：0～0Ma 4 ～20Ma 气信号：0.02 ～0.1 MPa | |
| 控制气源 | 洁净、干燥压缩空气 | |
| 工作温度 | -20℃ ～ +90℃ |
Q614F内螺纹气动三通球阀阀体主要零件材料
| 零件名称 | 阀体 | 球芯 | 阀座 | 阀杆 | 填料 |
| Q611F-16Q611F-25 | 304 | 0Cr18Ni9 | 增强聚四氟乙烯 | 0Cr18Ni9 | 增强聚四氟乙烯 |
| 316 | 0Cr17Ni12Mo2 | 增强聚四氟乙烯 | 0Cr17Ni12Mo2 | 增强聚四氟乙烯 |
Q614F内螺纹气动三通球阀主要性能规范
| 型 号 | 公称压力PN（MPa） | 试验压力Ps（MPa） | 工作温度（℃） | 适用介质 | |
| 壳体 | 密封 | ||||
| Q611F-16P（R） | 1.6 | 2.4 | 1.76 | -20～150 | 水、蒸汽、油品、酸类 |
| Q611F-25P（R） | 2.5 | 3.75 | 2.75 | ||
| Q611F-40P（R） | 4.0 | 6.0 | 4.4 | ||
气动执行器主要部件材料
| 零件名称 | 缸体 | 端盖 | 活塞 | 轴 | O型圈 | 螺栓 |
| QW-TZAT | 铝合金型材硬质阳极氧化 | 压铸铝合金环氧树脂喷涂 | 压铸铝 | 钢镀镍磷合金 | NBR | SUS304 |
Q614F内螺纹气动三通球阀主要外型连接尺寸Q61（4、5）F
|
公称通径 DN(mm) |
外型尺寸 | |||||||
| 16~6.4Mpa | ||||||||
| G | L | LO | H | L1 | L2 | S | d | |
| 15 | 1/2″ | 68 | 34 | 130 | 140 | 62 | 26 | 10 |
| 20 | 3/4″ | 78 | 39 | 135 | 140 | 62 | 32 | 15 |
| 25 | 1″ | 86 | 43 | 139 | 140 | 62 | 38 | 20 |
| 32 | 1-1/4″ | 111 | 55.5 | 158 | 164 | 75 | 49 | 25 |
| 40 | 1-1/2″ | 126 | 63 | 165 | 164 | 75 | 56 | 32 |
| 50 | 2″ | 143 | 71.5 | 202 | 190 | 91 | 78 | 38 |
三通球阀介质流向原理
三通球阀分L型和T型，介质流通方向见 下图。L型三通球阀适用于介质流向的切换，能使相 互垂直的两个通道连通：T型三通球阀适用于介质的 分流、合流或流向切换，T型孔道可以使三个通道互 相连通或使其中两个通道连通，三通球阀一般采用两个阀座结构，亦可根据用户要求采用四阀座结构。
